ЛЕВАЯ РУКОЯТКА

Выключатель фары (1) служит для включения (    )  и выключения (

) фары.

Для включения или выключения фары переведите выключатель в положение
ON       (ВКЛ) или OFF (

) (ВЫКЛ), соответственно.

Данный выключатель служит для переключения ближнего и дальнего света
фар. Положение HI (      ) соответствует дальнему свету фар, положение
LO (      ) соответствует ближнему свету фар.

Нажмите на кнопку ( 3 ) для включения звукового сигнала.

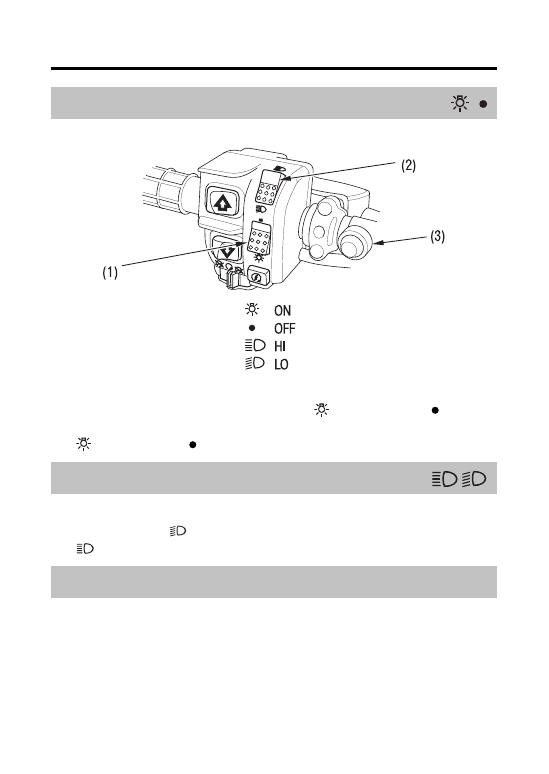

Выключатель фары

Органы управления и функции

Приборы и органы управления

(1) выключатель фары

(2) переключатель ближнего

и дальнего света фары

(3) кнопка звукового сигнала

Положение ON (ВКЛ)
Положение OFF (ВЫКЛ)
Положение HI (Дальний свет фар)
Положение LO (Ближний свет фар)

Переключатель ближнего и дальнего света фары

Кнопка звукового сигнала

ПРАВАЯ СТОРОНА

(1) стартер с ручным приводом

Стартер (1) с ручным приводом служит для запуска двигателя при разряжен$
ной аккумуляторной батарее.

Процедуру запуска с помощью стартера с

ручным приводом см. на стр. 70.

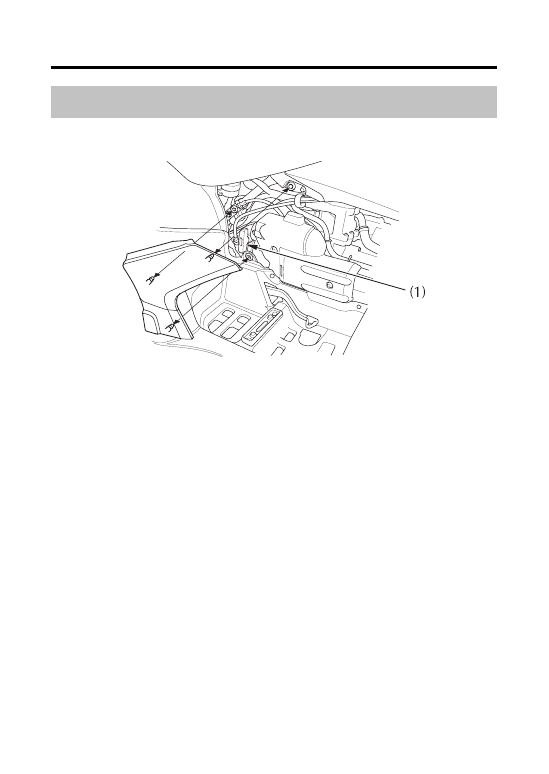

Стартер с ручным приводом

Органы управления и функции

Приборы и органы управления

ПРАВАЯ РУКОЯТКА

Рычаг акселератора служит для управления частотой вращения вала двигателя.
Для увеличения частоты вращения вала двигателя нажмите на рычаг (1) дрос$
сельной заслонки большим пальцем. Для уменьшения частоты вращения вала
двигателя убавьте усилие на рычаге дроссельной заслонки. При убирании
большого пальца дроссельная заслонка автоматически закроется (положение
холостого хода двигателя).

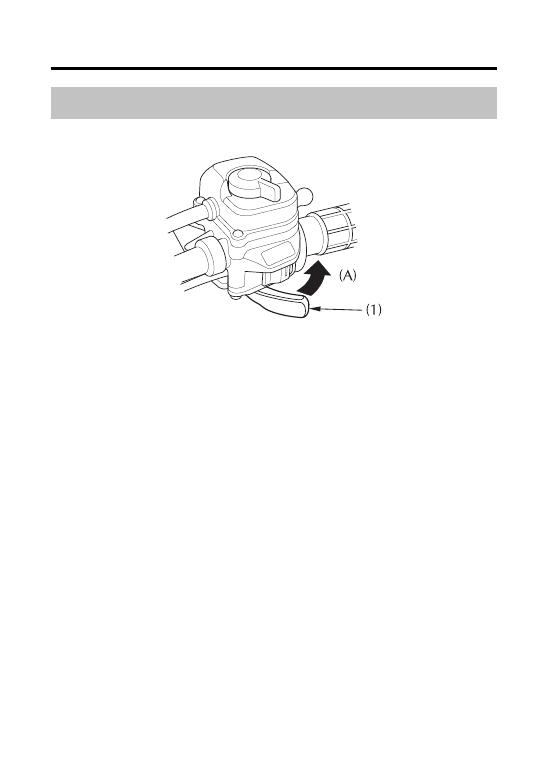

Рычаг акселератора

Органы управления и функции

Приборы и органы управления

(1) рычаг акселератора
(А) чтобы открыть дроссельную заслонку

В режиме ручного переключения передач ESP используется два переключателя.
Данные переключатели служат для включения повышающей либо понижающей
передачи. Для включения повышающей передачи необходимо нажать перек$
лючатель (1) повышающей передачи. Для включения понижающей передачи
необходимо нажать переключатель (2) понижающей передачи.
См. раздел

Переключение передач на стр. 71.

ЛЕВАЯ РУКОЯТКА

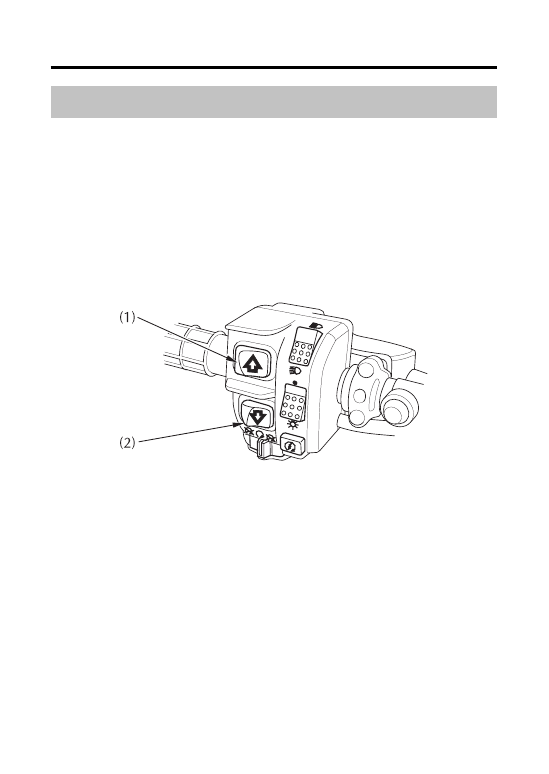

Переключатель передач

Органы управления и функции

Приборы и органы управления

(1) кнопка переключения на повышающую

передачу

(2) кнопка переключения

на понижающую передачу
