Расположение частей и механизмов

Приборы и органы управления

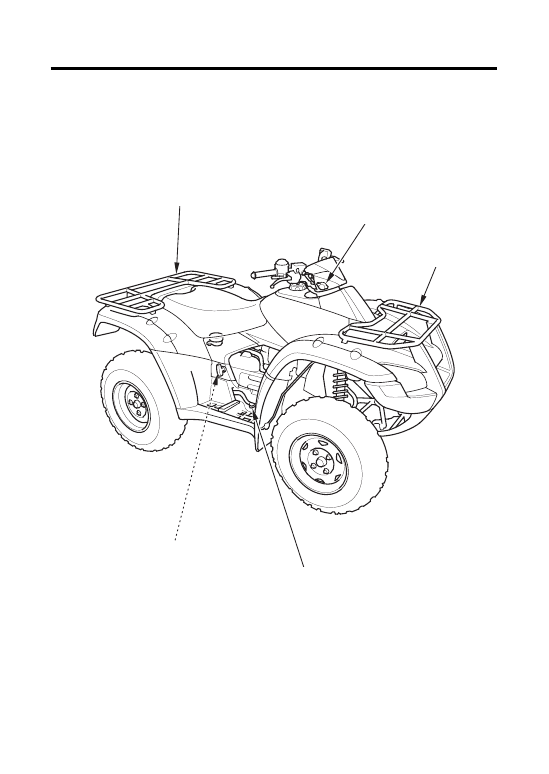

задний багажник

разъем для подключения
дополнительного
оборудования

передний
багажник

педаль заднего тормоза

стартер ручным
приводом

Расположение частей и механизмов

Приборы и органы управления

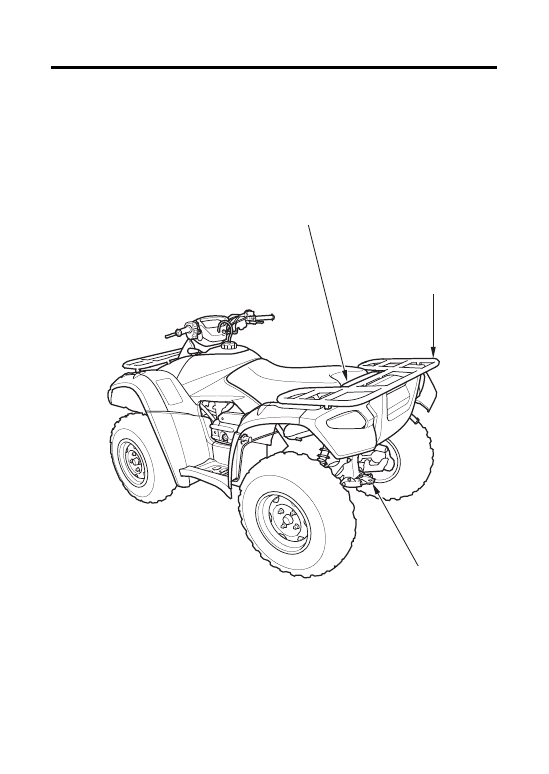

фиксатор седла

гнездо для установки
флагштока

сцепное устройство

Данные дисплеи, сигнализаторы и индикаторы служат для информирования
о состоянии узлов и механизмов мотовездехода, предупреждения о наличии
возможных неисправностей. Кроме того, они делают поездки безопаснее и
комфортнее. Регулярно считывайте показания приборов. Их назначение рас$
сматривается на последующих страницах.

Проверка ламп
Сигнализатор высокой температуры моторного масла/высокой температуры
охлаждающей жидкости, индикатор включения полного привода, индикатор
нейтрали, индикатор заднего хода и

сигнализатор

системы управления двигате$

лем PGM$FI включаются при переводе ключа зажигания в положение ON ( I )
(ВКЛ), что позволяет убедиться в исправности их работы.
Эти индикаторы и сигнализаторы остаются включенными до запуска двигателя.
Описание сигнализатора находится на стр. 16 в разделе:

Проверка ламп

Дисплеи, индикаторы и сигнализаторы

Приборы и органы управления

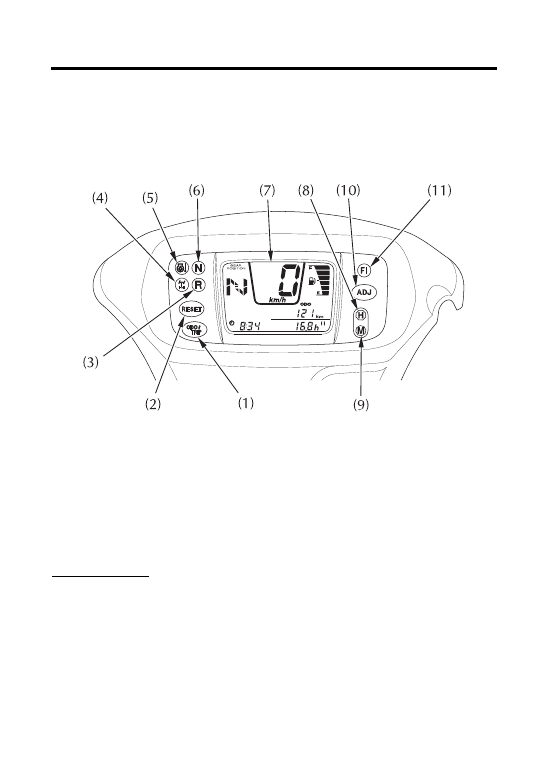

1) кнопка переключения режимов отображения

показаний одометра/указателя пробега за по$
ездку

(2) Кнопка RESET (СБРОС)
(3) индикатор передачи заднего хода
(4) индикатор включения полного привода
(5) сигнализатор высокой температуры моторного

масла/охлаждающей жидкости

(6) индикатор нейтрали
(7) многофункциональный дисплей
(8) кнопка установки значения часов
(9) кнопка установки значения минут
(10) Кнопка ADJ (ВВОД)
(11)Сигнализатор системы управле$

ния двигателем PGM$FI

Индикаторы включения нейтральной передачи и передачи заднего хода вклю$
чаются при включении зажигания и горят до тех пор, пока не будет включена
другая передача (для версий, оборудованных индикаторами).

Если какой$либо индикатор не включается в установленном режиме, обрати$
тесь к официальному дилеру Honda.

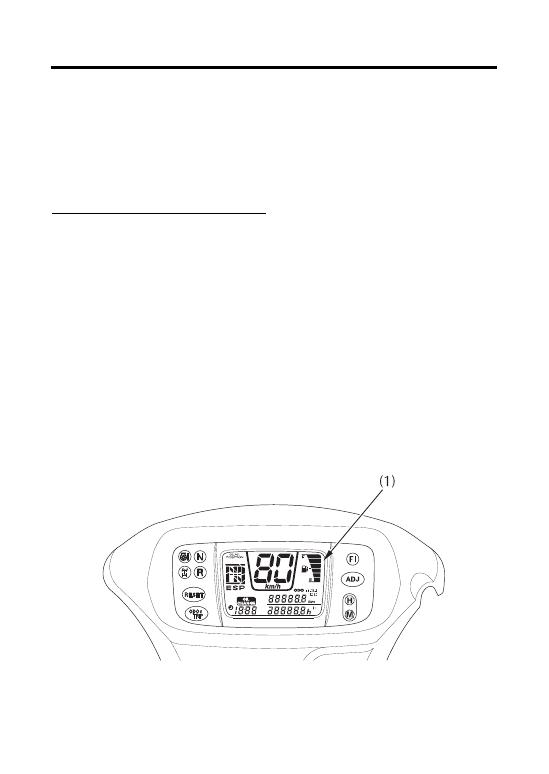

Режим самодиагностики дисплея
При повороте ключа зажигания в положение ON (ВКЛ) многофункциональный
дисплей (1) в течение непродолжительного времени отображает все режимы и
сегменты цифровой индикации, чтобы вы могли убедиться в исправном функ$
ционировании жидкокристаллического дисплея.

На стр. 17 находится описание дисплеев в разделе:

Режим самодиагности5

ки дисплея

Если какой$либо элемент дисплея не включается в установленном режиме, об$
ратитесь к официальному дилеру Honda.

(1)  многофункциональный дисплей

Дисплеи, индикаторы и сигнализаторы

Приборы и органы управления
