Мотовездеход Honda TRX680FA. Руководство - часть 5

Дисплеи, индикаторы и сигнализаторы

Приборы и органы управления

Кнопка переключения
отображения одометра/
указателя пробега за
поездку

Кнопка СБРОС

Индикатор передачи
заднего хода
Индикатор включения
полного привода

Сигнализатор высокой
температуры моторного
масла/охлаждающей
жидкости

Индикатор нейтральной
передачи

Служит для выбора режимов отображения
показаний одометра или указателей пробега
за поездку А и Б (стр. 22).
Также данная кнопка используется для пере$
установки сигнализатора замены моторного
масла (стр. 21).

Служит для обнуления показаний указателя
пробега за поездку (стр. 23).
Также данная кнопка используется для пере$
установки сигнализатора замены моторного
масла (стр. 21).

Высвечивается при включении нейтральной
передачи. Проверка ламп
Включается при включении полного приво$
да. При наличии неисправности в системе
переключения режимов трансмиссии инди$
катор будет мигать. При первой же возмож$
ности обратитесь к официальному дилеру
Honda. Проверка ламп.
Включается, если температура моторного
масла достигнет значения, эксплуатация при
котором приведет к резкому сокращению ре$
сурса двигателя. Если сигнализатор вклю$
чится во время движения, немедленно оста$
новите мотовездеход, остановите двигатель
и дайте ему остыть. См. стр. 192. Проверка
ламп.
Высвечивается при включении нейтральной
передачи. Проверка ламп.

Дисплеи, индикаторы и сигнализаторы

Приборы и органы управления

Многофункциона$
льный дисплей
Индикатор режима
трансмиссии
Индикатор включенной
передачи
Спидометр

Указатель уровня топлива

Сигнализатор замены
масла

Одометр

Указ. пробега за поездку
Счетчик мото$часов

Цифровые часы

Кнопка установки
значения часов
Кнопка установки
значения минут
Кнопка ADJ (ВВОД)
Сигнализатор системы
управления двигателем
PGM$FI

Данный дисплей может выполнять следую$
щие функции

Проверка ламп.

Показывает выбранный режим трансмиссии
(стр. 19).

Высвечивается при нарушениях
функционирования системы управления
двигателем PGM$FI (Programmed Fuel
Injection). Также должен при включении
зажигания высвечиваться на несколько
секунд, а затем гаснуть. В любых других
случаях высвечивания снизьте скорость и
как можно скорее доставьте мотовездеход к
официальному дилеру компании Honda.
Проверка ламп.

Включается при приближении
регламентированного срока замены
моторного масла (стр. 21).

Показывает приблизительно остаток
топлива в баке (стр. 26).

Показывает скорость движения.

Показывают часы и минуты (стр. 25).

Показывает общий пробег (стр. 22).

Показывает выбранную передачу (стр. 20).

Показывает пробег за поездку (стр. 22).

Показ. кол$во мото$часов (до 1$го знака пос$
ле запятой), отработанных мотовездеходом
(стр. 24).

Служит для установки значения часов
дисплея цифровых часов (стр. 25).
Служит для установки значения минут
дисплея цифровых часов (стр. 25).

Служит для установки цифровых часов (стр. 25).

Многофункциональный дисплей (1) выполняет следующие функции:

Показания цифровых часов сбрасываются при отсоединении аккумуляторной
батареи.

Многофункциональный дисплей

Дисплеи, индикаторы и сигнализаторы

Приборы и органы управления

Индикатор режима
трансмиссии
Индикатор выбранной
передачи
Сигнализатор замены
моторного масла

Спидометр
Одометр
Указатель пробега
за поездку

Цифровые часы
Счетчик мото$часов
Указатель уровня топлива

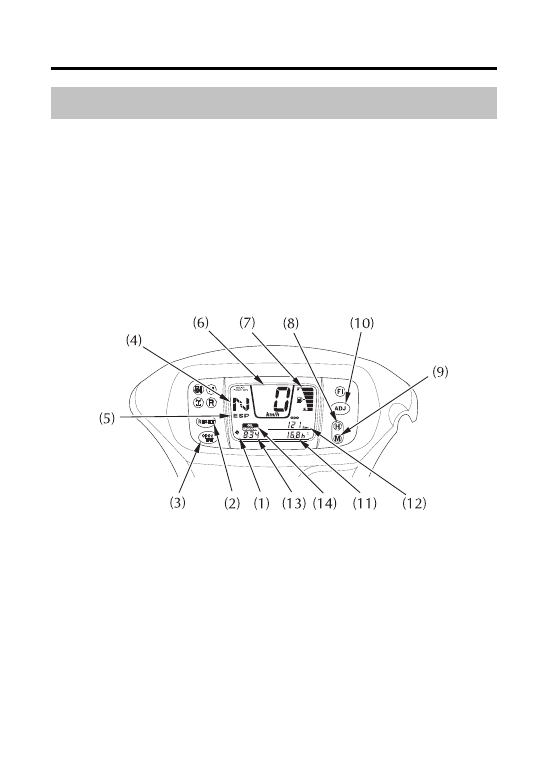

(1) многофункциональный дисплей
(2) Кнопка RESET (СБРОС)
(3) кнопка переключения режимов

отображения показаний
одометра/указателя пробега за
поездку

(4) индикатор выбранной передачи
(5) индикатор режима трансмиссии
(6) спидометр
(7) указатель уровня топлива

(8)

кнопка установки значения часов

(9)

кнопка установки значения минут

(10) Кнопка ADJ (ВВОД)
(11) счетчик мото$часов
(12) одометр/ указатель пробега за

поездку

(13) цифровые  часы
(14) сигнализатор замены моторного

масла

При включении зажигания индикатор (1) режима трансмиссии отображает
выбранный режим трансмиссии.

При выборе ручного режима переключения передач ESP индикатор (1) режима
трансмиссии будет отображать символ ESP. При включении автоматического
режима переключения передач AUTO символ ESP гаснет.

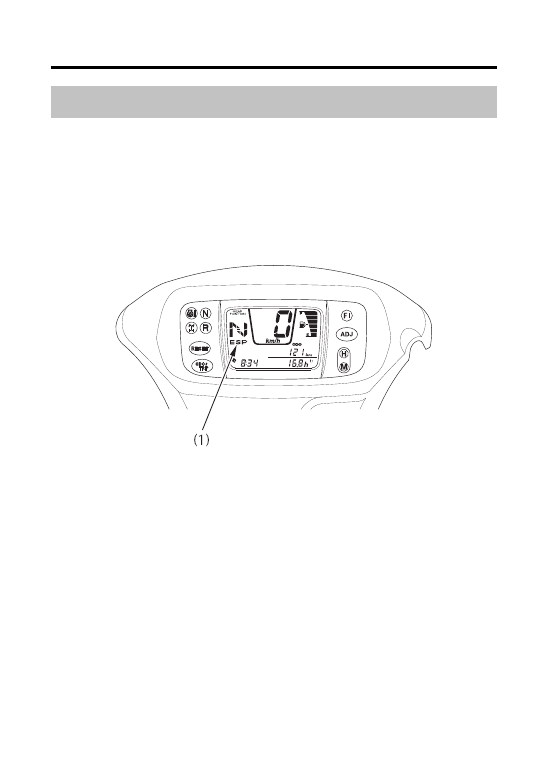

(1)  индикатор режима трансмиссии

Индикатор режима трансмиссии

Дисплеи, индикаторы и сигнализаторы

Приборы и органы управления
