Мотовездеход Honda TRX680FA. Руководство - часть 7

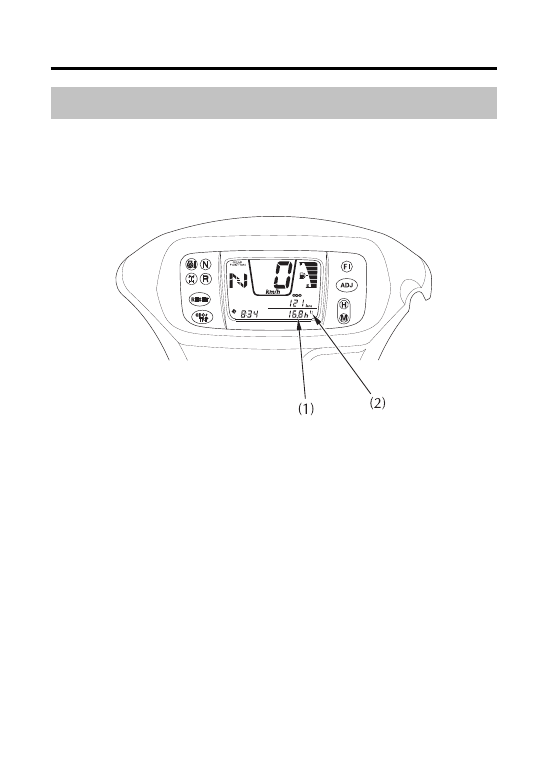

Счетчик мото$часов (1) служит для отображения при включенном зажигании
совокупного количества отработанных мотовездеходом мото$часов. Обеспечи$
вает точную информацию для проведения периодического технического обслу$
живания.

Счетчик мото5часов

Дисплеи, индикаторы и сигнализаторы

Приборы и органы управления

(1) счетчик мото$часов

(2) метка счетчика мото$часов

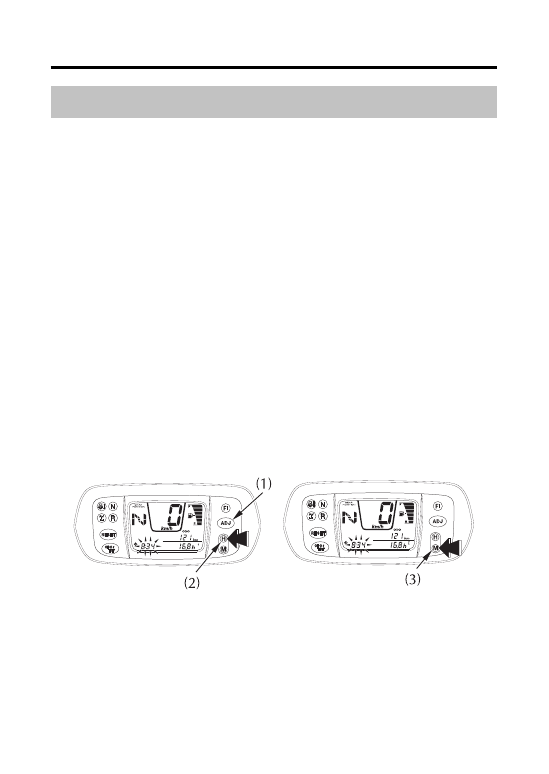

Служат для отображения часов и минут при включенном зажигании.

Для установки времени следуйте процедуре:
1. Включите зажигание, повернув ключ в положение ON (ВКЛ).
2. Для включения режима установки один раз нажмите кнопку ADJ (ВВОД).
3. Для установки значения часов нажмите кнопку установки значения часов (2).

Для перехода через несколько значений нажмите и удерживайте кнопку ус$
тановки значения часов. Через две секунды после нажатия кнопки значе$
ние часов начнет изменяться. Отпустите кнопку, когда на дисплее отобра$
зится требуемое значение.

4. Для установки значения минут нажмите кнопку установки значения минут (3).

Для автоматического перехода через несколько значений нажмите и удер$
живайте кнопку установки значения минут. Через две секунды после нажа$
тия кнопки значение минут начнет изменяться. Отпустите кнопку, когда на
дисплее отобразится требуемое значение.
Для обнуления индикации минут одновременно нажмите и удерживайте
минутную и часовую кнопки в течение двух секунд.

5. Нажмите кнопку ADJ (ВВОД), когда на дисплее отобразится требуемое зна$

чение. Дисплей перестанет  мигать.

Цифровые часы

Дисплеи, индикаторы и сигнализаторы

Приборы и органы управления

(1) Кнопка ADJ (ВВОД)
(2) кнопка установки значения часов

(3) кнопка установки значения минут

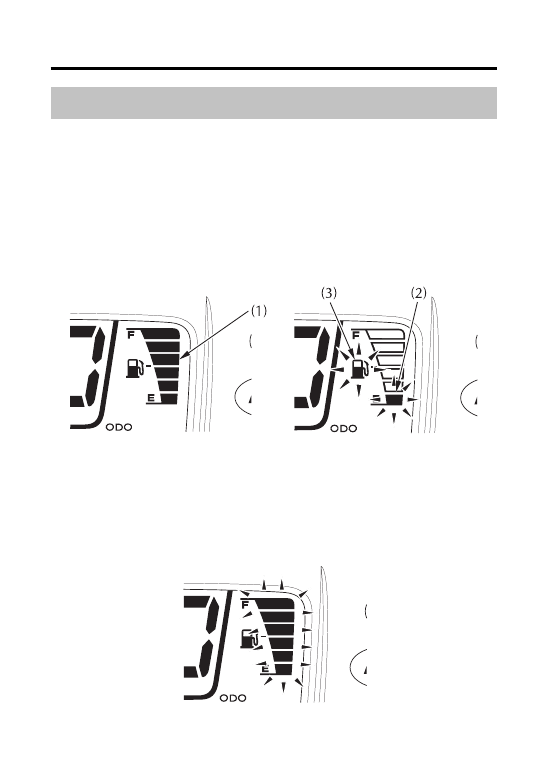

Указатель (1) уровня топлива служит для отображения приблизительного ос$
татка топлива. Емкость топливного бака:

17,0 л

Если мигают сигнализатор низкого уровня топлива (3) и деление Е (2) на ука$
зателе уровня топлива, это означает, что уровень топлива низок и необходимо
как можно скорее заправить бак топливом. При этом приблизительный остаток
топлива в баке составляет:

4,1 л

При наличии неисправности в системе индикации уровня топлива включатся
и будут мигать все деления шкалы. В этом случае обратитесь к официальному
дилеру Honda.

Указатель уровня топлива

Дисплеи, индикаторы и сигнализаторы

Приборы и органы управления

(1) указатель уровня топлива
(2) Деление Е

(3) сигнализатор низкого уровня топлива

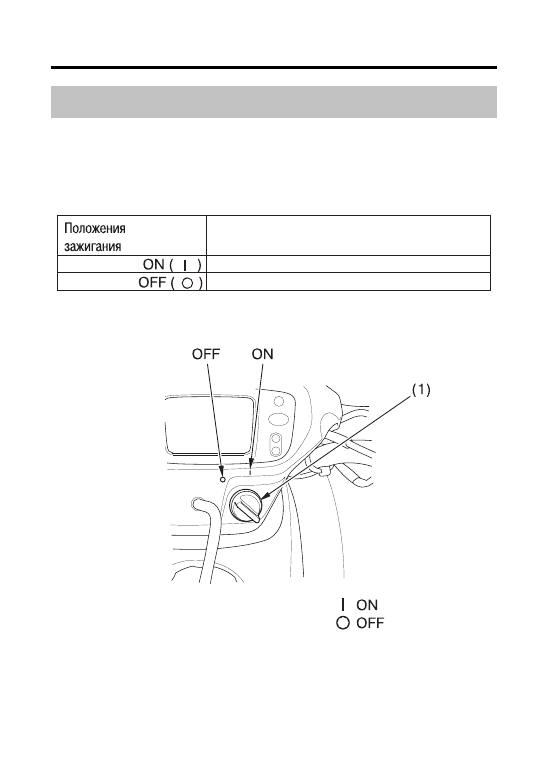

Замок зажигания (1) служит для запуска и остановки двигателя (стр. 66).
Вставьте ключ и поверните его по часовой стрелке для перехода в положение
ON (I) (ВКЛ).

ЦЕНТР РУЛЯ

(1) замок зажигания

Замок зажигания

Органы управления и функции

Приборы и органы управления

Положение
Положение

Функционирование

Питание подаётся во все электрические цепи.

Электрические цепи не функционируют.

замка

(ВЫКЛ.)

(ВКЛ.)

(ВЫКЛ.)

(ВКЛ.)
