СНЯТИЕ КОЛЕСА

Ознакомьтесь с правилами техники безопаснос
ти на стр. 56.

Этот мотоцикл оснащён только подножкой. Поэ
тому при необходимости снятия переднего или
заднего колеса следует приподнимать цент
ральную часть мотоцикла при помощи гаражно
го домкрата или другой жёсткой опоры. При от
сутствии подобных приспособлений обратитесь
к официальному дилеру Honda.

Снятие переднего колеса
1. Установите мотоцикл на твердой ровной по

верхности.

2.  Приподнимите переднее колесо, разместив

под двигателем опорный блок.

3. Отсоедините трос (1) спидометра, вывернув

винт (2).

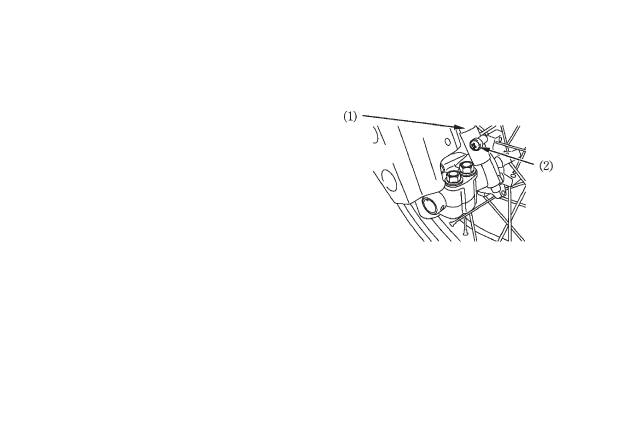

(1) Трос спидометра
(2) Винт крепления троса спидометра

4. Ослабьте правый и левый стяжные болты (3)

и открутите гайку (4).

5. Извлеките ось (5) переднего колеса, перед

нее колесо и левую втулку.

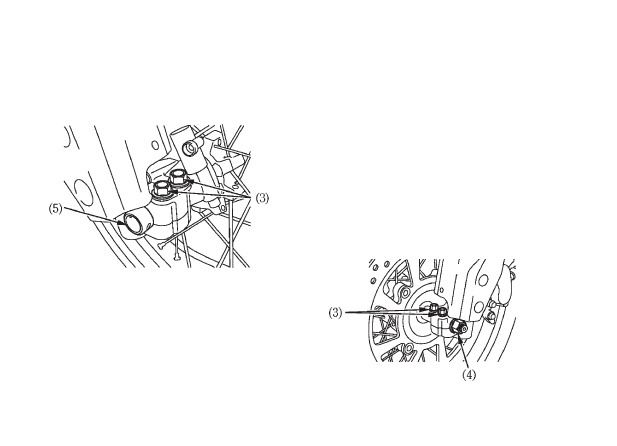

(3) Стяжные болты передней оси
(5) Передняя ось

Не допускайте попадания смазки, масла или
грязи на тормозной диск и на накладки тормоз
ных колодок. Любое загрязнение может вызвать
ухудшение тормозных свойств или ускорить из
нос тормозных колодок после сборки.

Не нажимайте на рычаг тормоза при снятом ко
лесе. Поршень будет выдавлен из тормозного
цилиндра, что приведет к вытеканию тормозной
жидкости. Если это произойдёт, тормозную сис
тему придётся ремонтировать. Для выполнения
этой работы обратитесь к официальному дилеру
Honda.

(4) Гайка передней оси

Установка переднего колеса
1. Установите боковую втулку с левой стороны

ступицы колеса.

2. Поместите переднее колесо между стойками

вилки и вставьте с правой стороны ось через
правую стойку вилки и ступицу колеса.
Аккуратно размещайте тормозной диск меж
ду тормозными колодками, чтобы не повре
дить их.

3. Расположите выступ (8) на корпусе редукто

ра спидометра напротив выступа (9) на пра
вой стойке вилки.

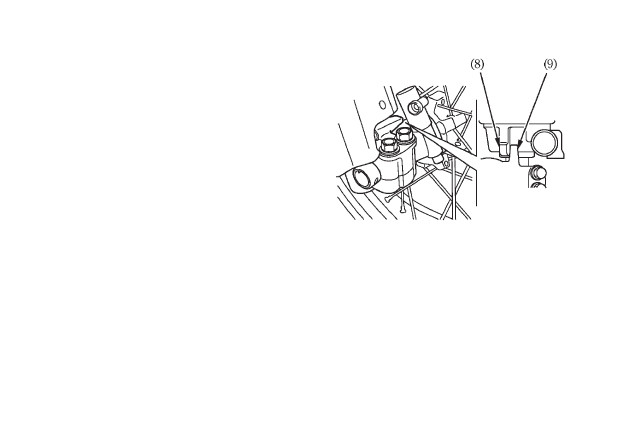

(8) Выступ на корпусе редуктора спидометра
(9) Выступ на правой стойке вилки

4. Совместите метку (10) на передней оси с по

верхностью (11) на стойке вилки.

5. Затяните стяжные болты на левой стойке

вилки с рекомендованным моментом:

20 Нм (2,0 кгсм, 15 фунтфут)

6. Затяните гайку передней оси с рекомендо

ванным моментом:

64 Нм (6,5 кгсм, 47 фунтфут)

7. Нажмите на рычаг переднего тормоза и по

качайте несколько раз переднюю вилку. От
пустите рычаг тормоза и проверьте, насколь
ко свободно вращается колесо. Если колесо
вращается не свободно, или тормозные ко
лодки трутся по диску, устраните неисправ
ности.

8. Затяните стяжные болты на правой стойке

вилки с рекомендованным моментом:

20 Нм (2,0 кгсм, 15 фунтфут)

Перед поездкой проверьте работоспо
собность тормозной системы.

9. Установите трос спидометра и надёжно затя

ните винт его крепления.

Если при установке колеса не использовался
динамометрический ключ, как можно скорее
обратитесь к официальному дилеру Honda
для проверки правильности сборки.
Неправильная сборка может привести к сни
жению эффективности работы тормозной
системы.

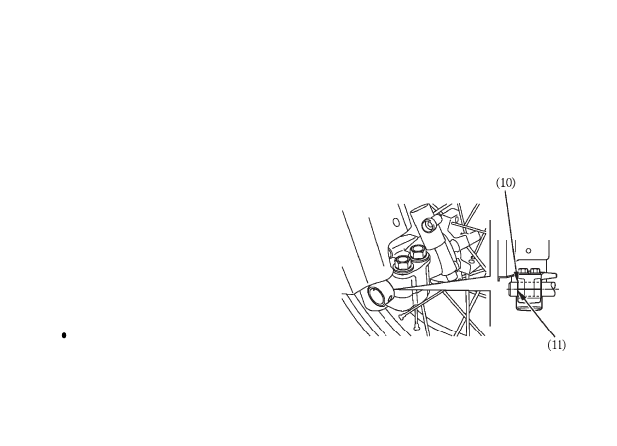

(10) Метка
(11) Поверхность
