Сервисное обслуживание

См. «Меры безопасности при проведении

технического обслуживания» на стр. 27.

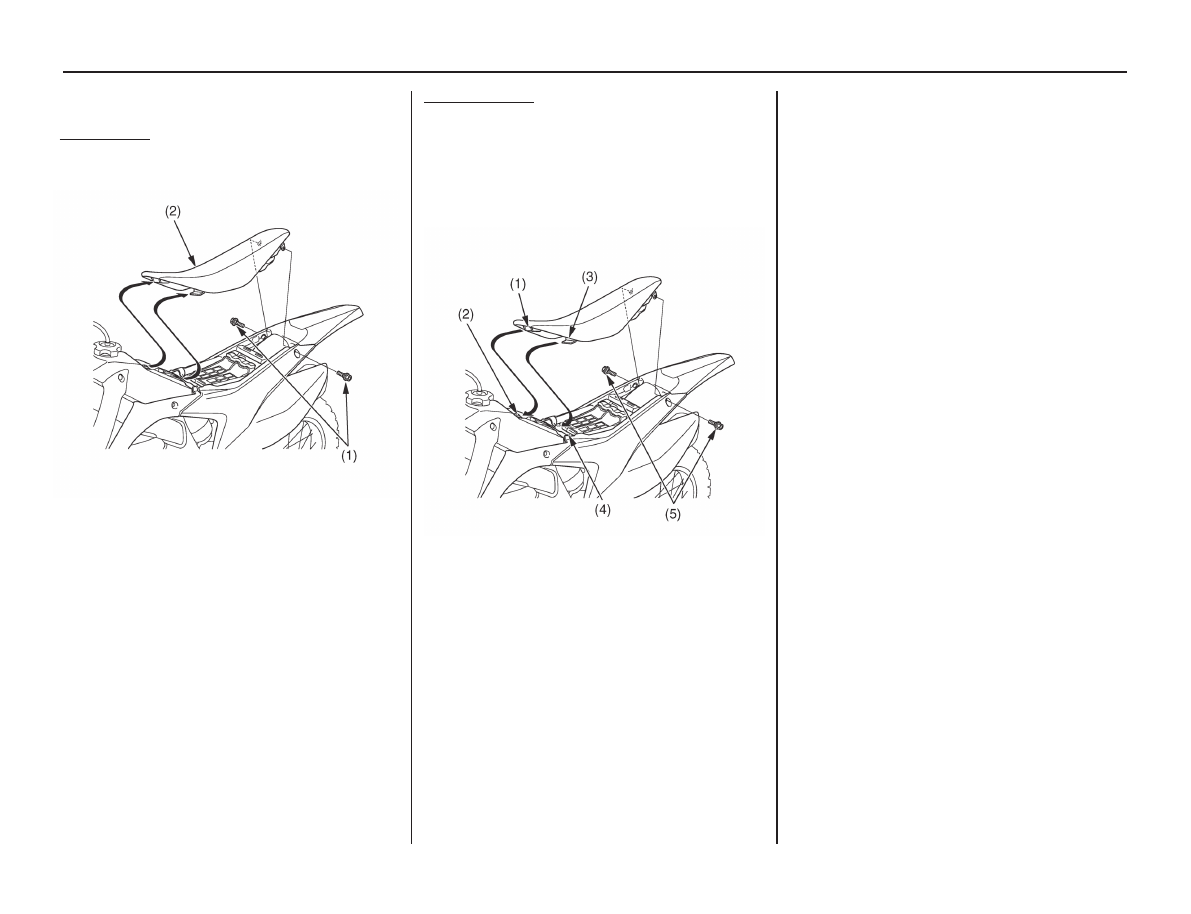

Снятие седла:

1. Выкрутите крепежные болты седла (1).
2. Снимите седло (2), потянув его назад.

(1) крепежные болты
(2) седло

Установка седла:

1. Установите седло на место, совместив передний

выступ (1) с кронштейном седла (2), а задний вы-

ступ (3) с углублением на раме (4).
2. Закрутите крепежные болты (5) и затяните
их до требуемого момента:
26 Н·м (2,7 кГс·м).

(1) передний выступ
(2) кронштейн седла
(3) задний выступ
(4) углубление на раме
(5) крепёжные болты

Седло

Сервисное обслуживание

См. «Меры безопасности при проведении

технического обслуживания» на стр. 27.

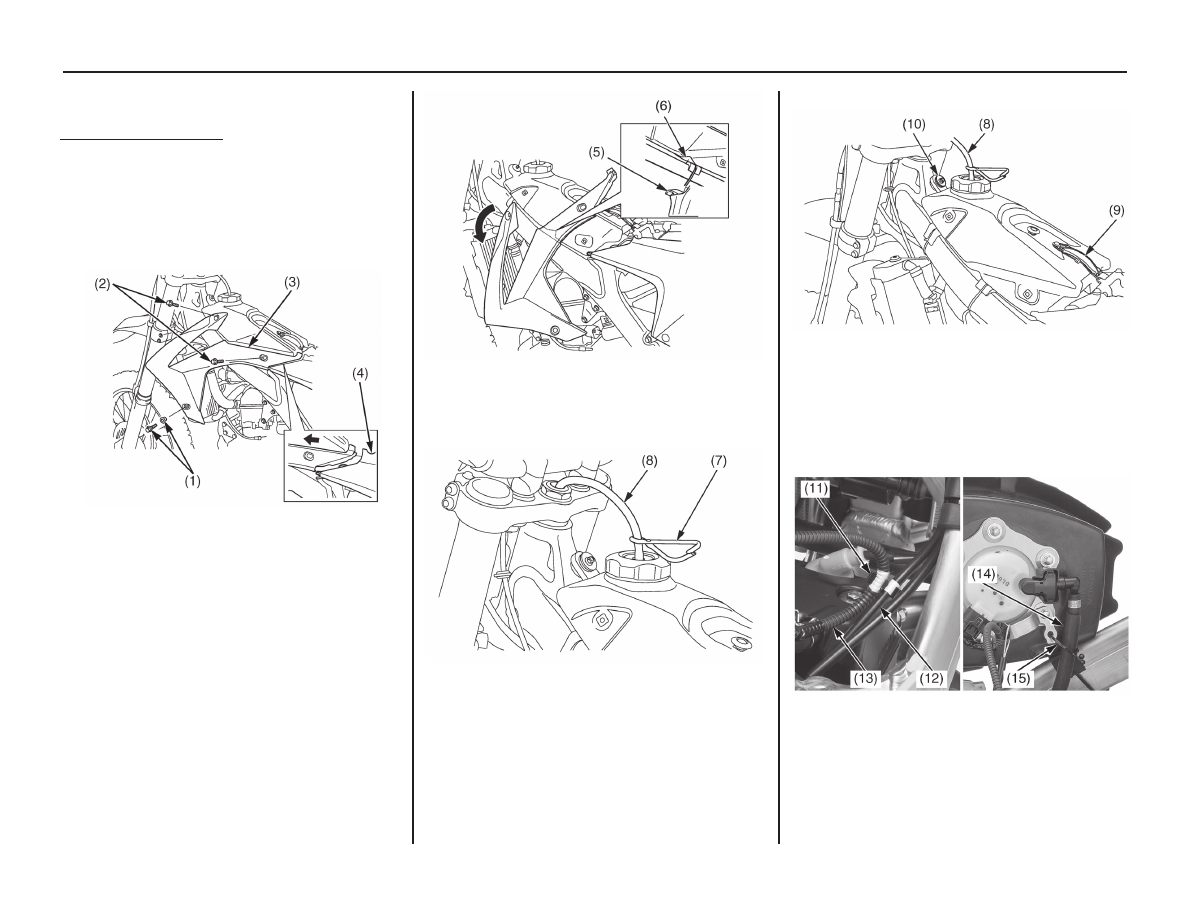

Снятие топливного бака:

1. Снимите седло (стр. 38).
2. С обеих сторон выкрутите болты «А» с манжетми

(1), удерживающие боковые кожухи.
3. Выкрутите болты «В» (2).
4. Потяните кожухи (3) вперед, чтобы отделить их от

защитных панелей (4) воздушного фильтра.

(1) болты «A» с манжетами
(2) болты «B»
(3) кожухи
(4) защитные панели

5. Сдвиньте кожухи, установив крючки (5) в углу-

бления (6) на топливном баке.
6. Снимите кожухи, повернув их, как показано на

схеме.
Правый и левый кожухи могут быть удалены таким

же способом.

(5) крючок
(6) углубление

7. Установите и зафиксируйте хомут (7) на вентиля-

ционном патрубке (8).

(7) хомут
(8) вентиляционный патрубок

8. Извлеките вентиляционный патрубок (8) бака из

осевой гайки рулевой колонки.
9. Снимите ремень топливного бака (9).

10. Выкрутите болт с манжетом (10).

(8) вентиляционный патрубок
(9) ремень топливного бака
(10) болт топливного бака с манжетом

11. Отсоедините хомут А (11) троса дроссельной

заслонки (12) и шланг топливного насоса (13).
12. Отцепите шланг подачи топлива (14) от хомута

В (15).

(11) хомут А
(12) трос дроссельной заслонки
(13) шланг топливного насоса
(14) шланг подачи топлива
(15) хомут В

т

оПливный



бак

Сервисное обслуживание

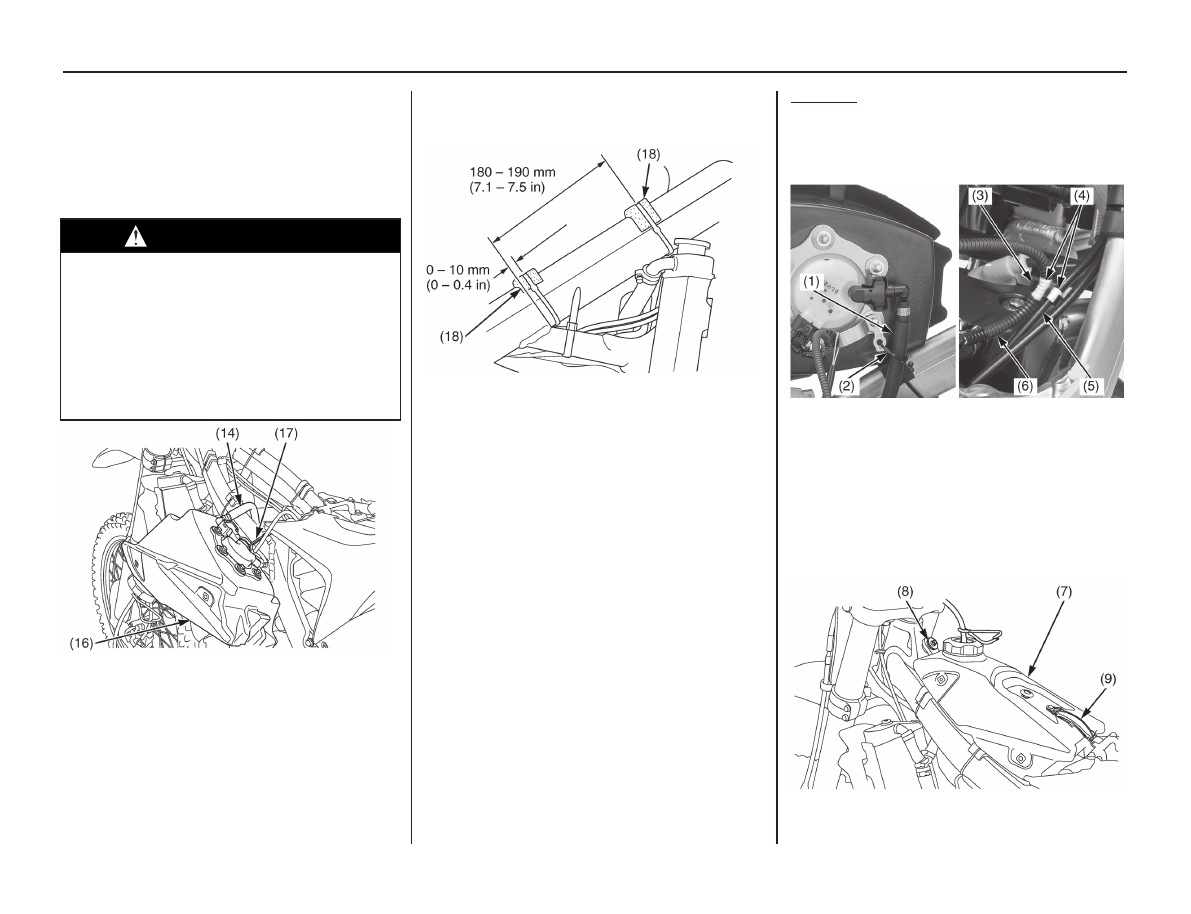

13. Достаньте топливный бак (16) и повесьте его с

левой стороны рамы. Убедитесь, что на держателе

топливного бака (17) нет признаков износа, переги-

бов или повреждений.

Следите, чтобы топливный бак висел на держателе,

а не на шланге подачи топлива (14).

 ПРЕДУПРЕЖДЕНИЕ

Бензин является легковоспламеняющейся
и взрывоопасной жидкостью. При неосто-
рожном обращении с бензином Вы можете
получить серьезные ожоги и травмы.
• Выключите двигатель, держитесь подальше
от источников пламени, тепла или искр.
• Заправляйте топливный бак только на улице.
• Немедленно вытирайте брызги и подтеки
бензина.

(17) держатель топливного бака
(16) топливный бак
(14) шланг подачи топлива

14. Проверьте правильность расположения бака

относительно рамы и, при необходимости, отрегули-

руйте положение резиновых прокладок (18).

(18) резиновые прокладки

Установка

1. Установите шланг подачи топлива (1) к хомуту B (2).
2. Установите хомут A (3) на белой ленте (4) тро-

са дроссельной заслонки (5) и шланга топливного

насоса (6).

(1) шланг подачи топлива
(2) хомут В
(3) хомут А
(4) белая лента
(5) трос дроссельной заслонки
(6) шланг топливного насоса

3. Установите топливный бак (7) на раме.
4. Установите втулку и болт топливного бака  (8).
5. Наденьте ремень топливного бака (9).

(7) топливный бак
(8) болт с манжетой
(9) ремень топливного бака

Топливный бак

Сервисное обслуживание

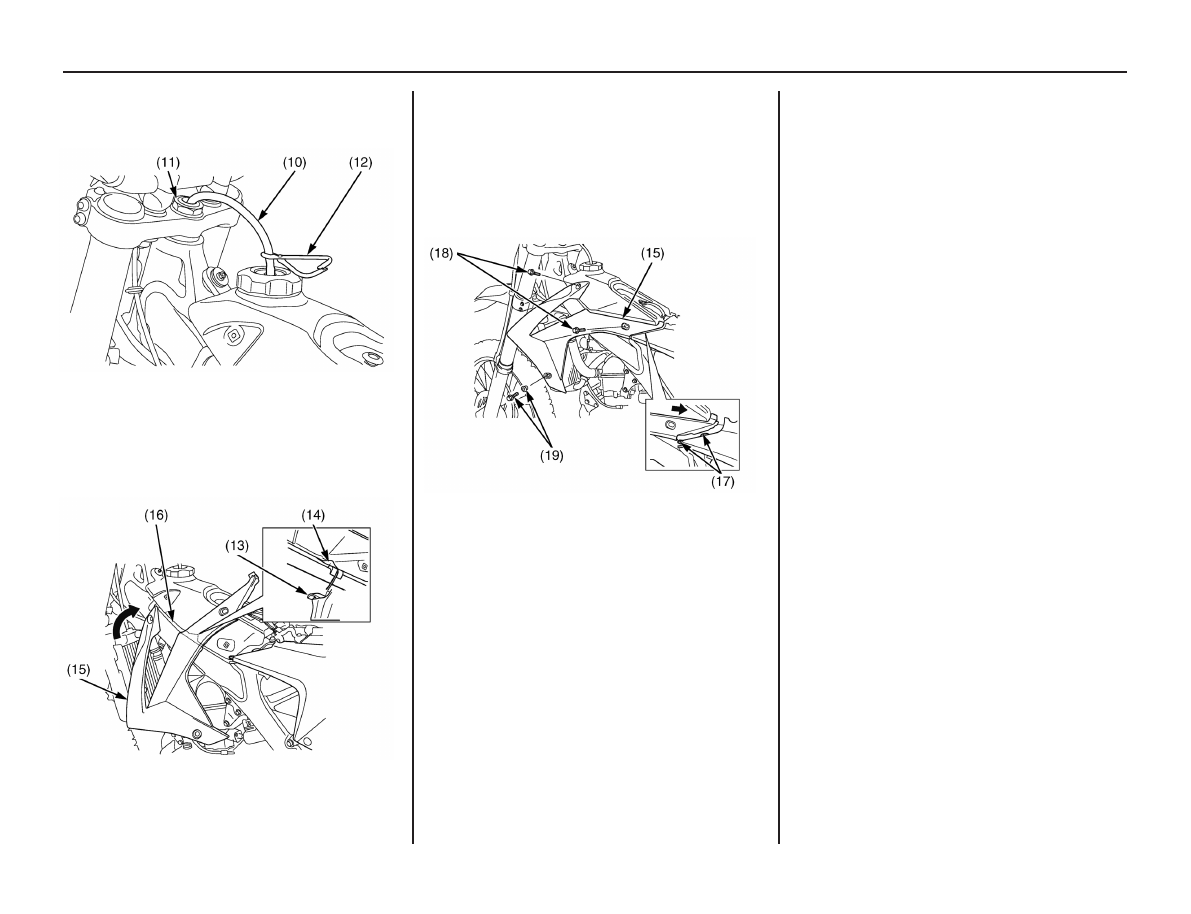

6. Вставьте вентиляционный патрубок (10) в осевую

гайку (11) рулевой колонки.
7. Снимите хомут (12) с вентиляционного патрубка.

(10) вентиляционный патрубок
(11) осевая гайка рулевой колонки
(12) хомут

8. Установите кожухи, вставив крючки (13) в углу-

бления (14) топливного бака.
9. Поверните кожухи (15) и закрепите их на раме (16).

(13) крючок
(14) углубление
(15) кожух
(16) рама

10. Сдвиньте кожухи (15) назад, чтобы соединить

их выступы (17) со скобами панелей воздушного

фильтра.

11. Прикрутите кожухи болтами «В» (18) и болтами

«А» (19) с манжетами. Затяните болты «В» до требу-

емого момента:
5,2 Н·м (0,5 кГс·м).

(15) кожух
(17) выступ
(18) болты «в»
(19) болт «a» с манжетой

12. Установите седло (стр. 38).

т

оПливный



бак
