VII.

Электрическая система (кран серии XZ1GK - XZ65K марки XCMG)

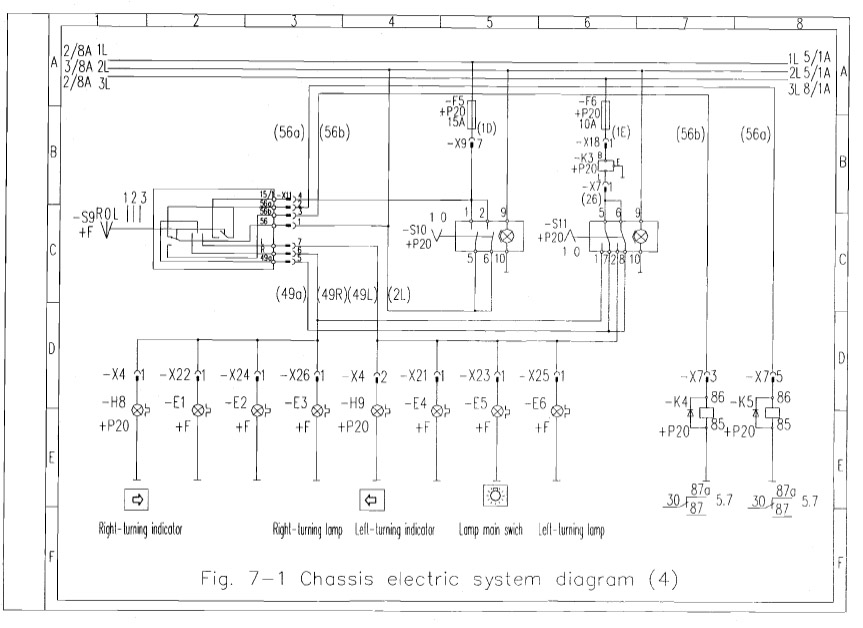

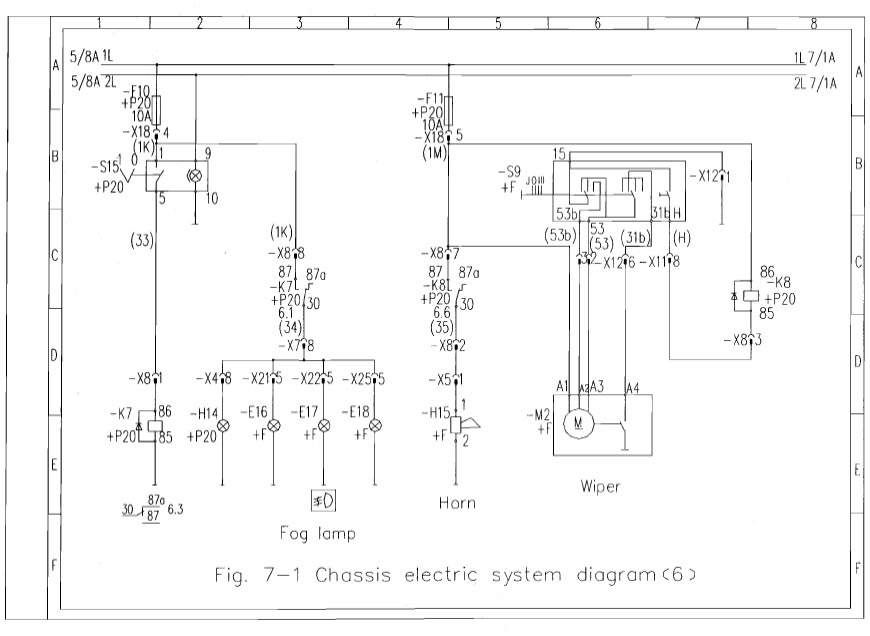

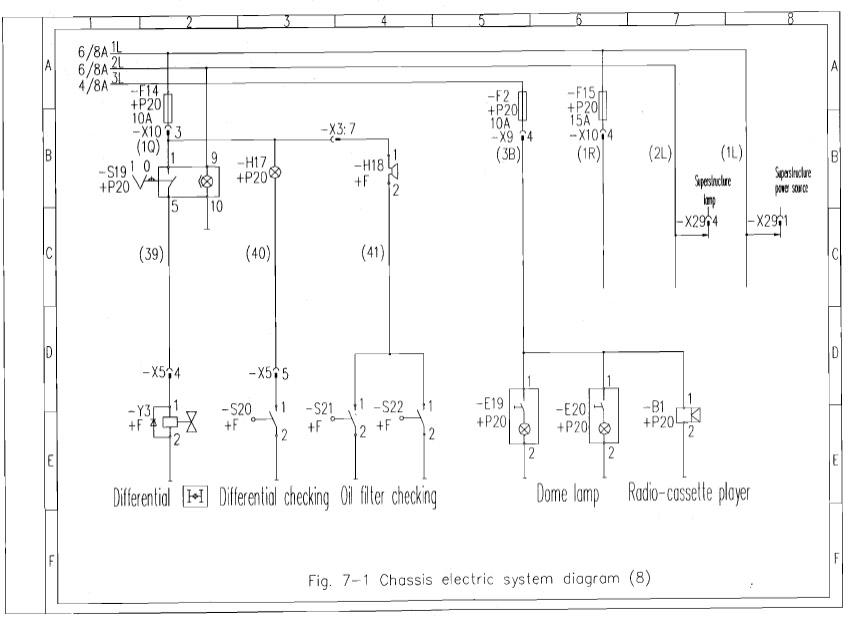

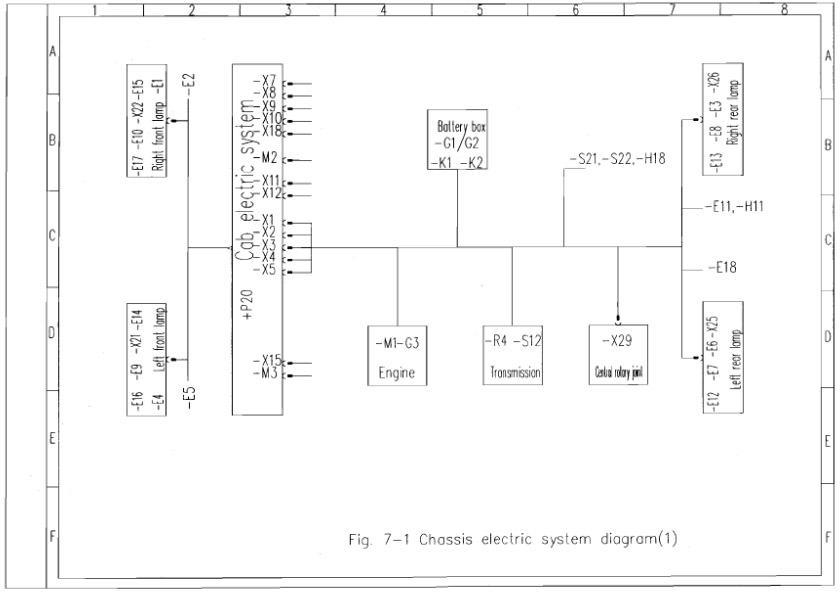

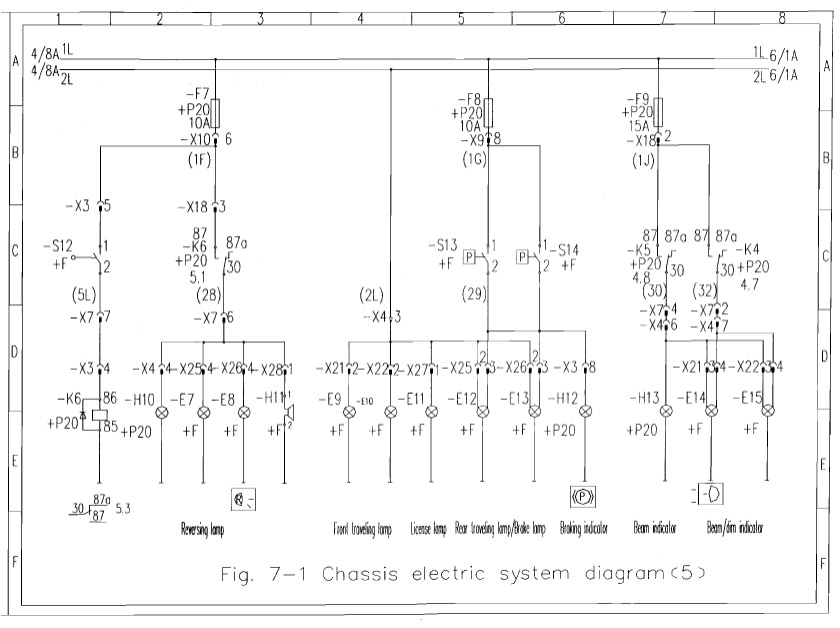

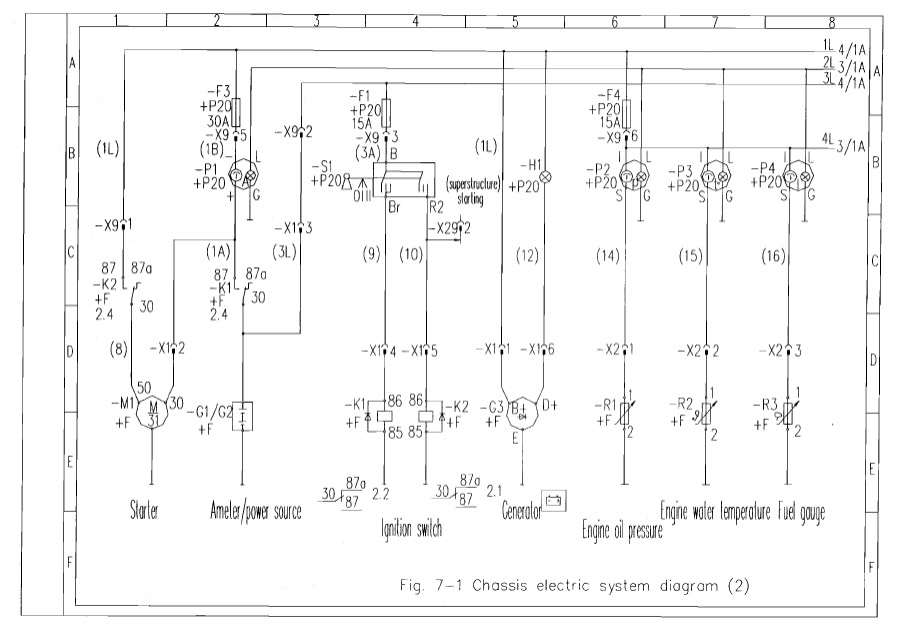

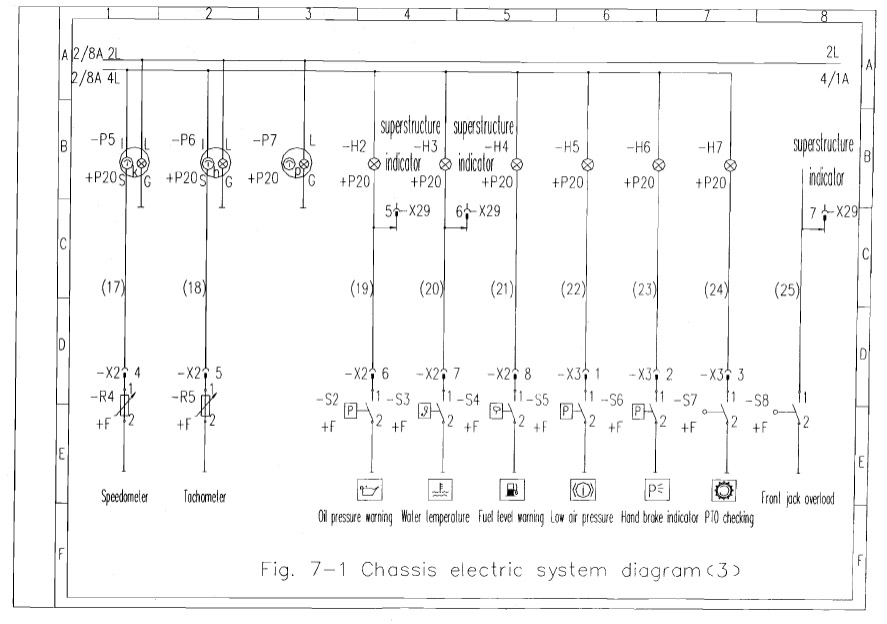

Номинальное напряжение электрической системы равно 24 В пост. тока, один кабель с заземлением отрицательного полюса. Принципиальная электрическая схема шасси представлена на рис. 7-1.

Пояснения к принципиальной электрической схеме:

1. На каждой странице есть шесть секторов (A-F) сверху вниз и восемь секторов (1-8) слева направо. Ищите компоненты по каждому сектору. Например, "3/1А" указывает, что компонент находится в точке пересечения 1-го сектора и сектора А на стр. 3.

2. Один код провода указывает на одну линию. Линии с одинаковым кодом провода имеют одинаковые функции.

3. " " обозначает катод цепи.

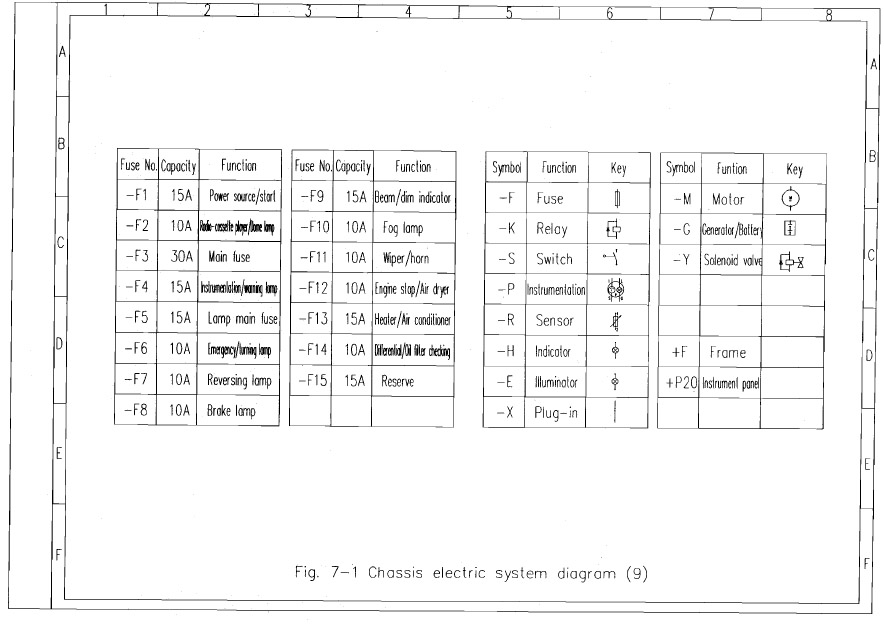

4. Коды компонентов, пояснения символов и распределение предохранителей приводятся на рис. 7-1(9).

5. Рис. 7-1 используется для двигателей серии 6CL и WD615 с механической коробкой передач.

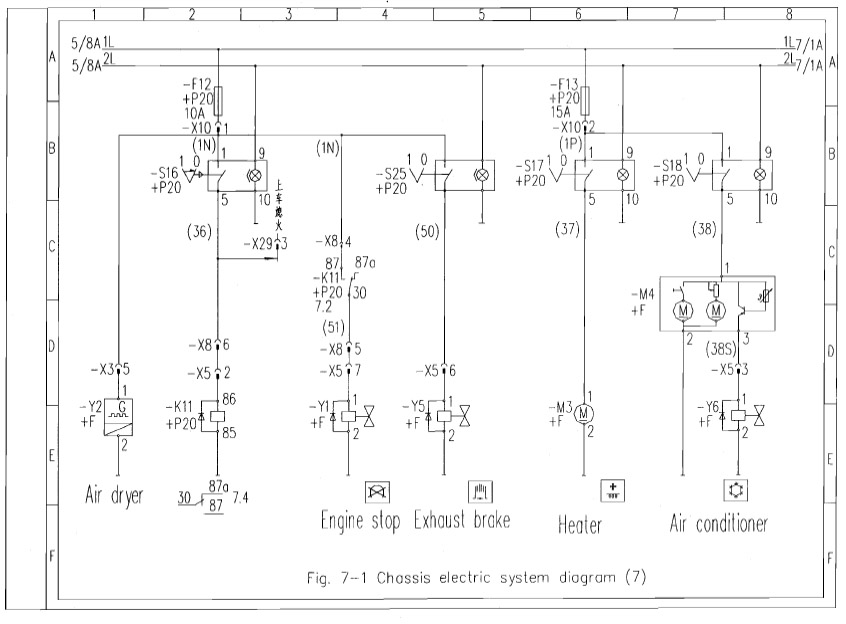

         Рис. 7-1 Электрическая система шасси (9)
