(IV)

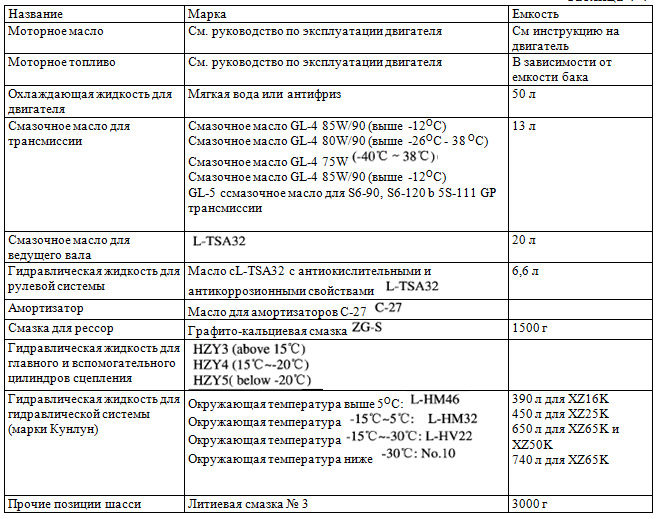

Марки и объем наполнения топлива и смазок (кран серии XZ1GK - XZ65K марки XCMG)

Таблица 4-4

Примечание: Объем наполнения, указанный в таблице, является теоретическим. Фактическая емкость определяется по масломерному щупу, смотровым отверстиям и мерному стеклу.

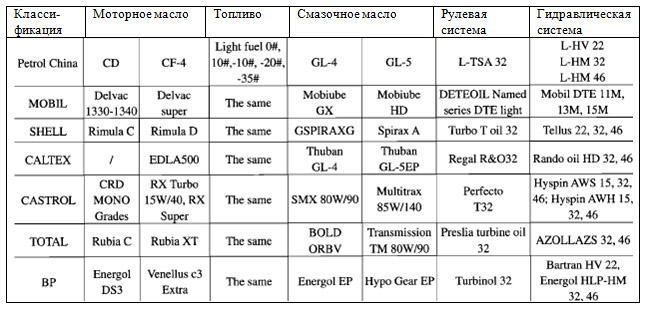

Сравнение местных и зарубежных марок масла

Таблица 4-5

V. Принципиальная схема пневматического контура (кран серии XZ1GK - XZ65K марки XCMG)

Пояснения к принципиальной схеме пневматического контура

1. Давление раскрывания регулирующего клапана давления равно 0,7 МПа, а давление закрывания клапана равно 0,81 МПа.

2. Имеется цифровой код, состоящий из одной или двух чисел в пневматическом контуре, соединяющем отверстие компонента (блок клапана) принципиальной схемы пневматического контура. В 1-ом коде цифра 1 относится к воздухозаборному отверстию, 2 - отверстие для выхода воздуха, 3 - стравливание воздуха и 4 - входное отверстие для регулирования подачи воздуха; 2-ой код показывает номер для заказа отверстия для воздушной линии компонента (корпус клапана) с теми же функциями.

3. Рис. 5-1 для шасси XZI6K, XZ25K, XZ30K и XZ30K5

4. Рис. 5-2 для шасси XZ35K и XZ35K5. Регулятор коробки передач имеется только в том случае, если коробка 5S-111 GP оборудована на XZ35K5.

5. Рис. 5-3 для шасси XZ50K, XZ60K и XZ65K

6. На рис. 5-1, 5-2 и 5-3 гасящие цилиндры есть только в том случае, если стоят двигатели Steyr WD615.

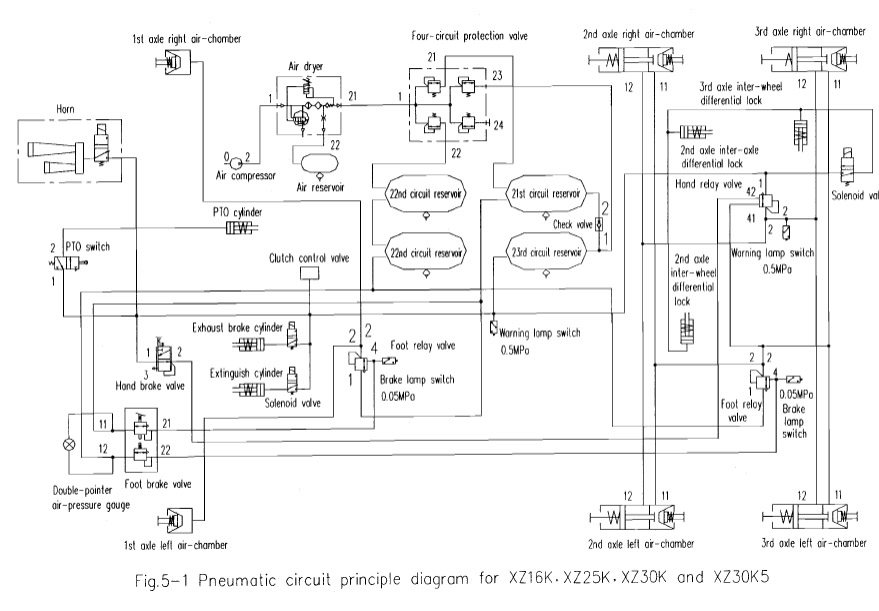

Рис 5-1 Принципиальная схема пневматического контура для

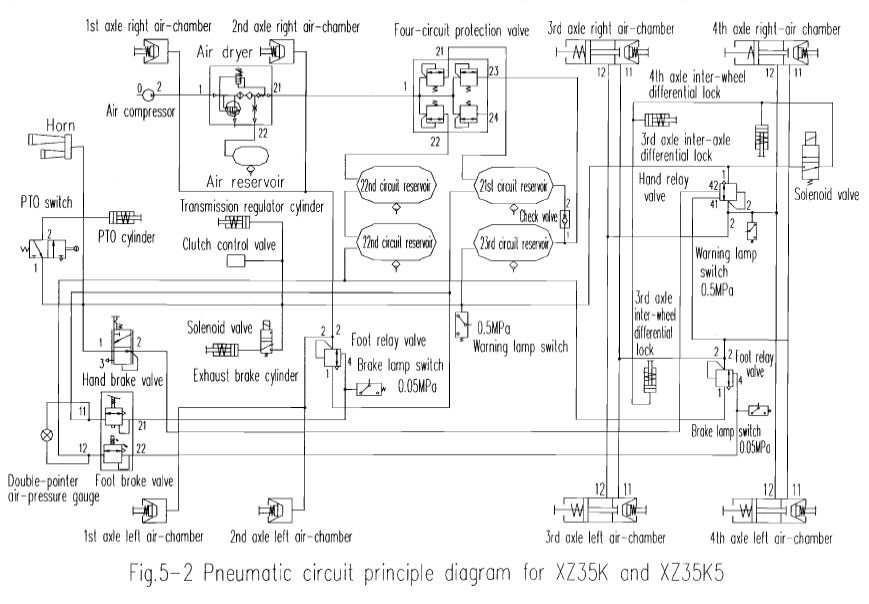

Рис 5-2 Принципиальная схема пневматического контура для

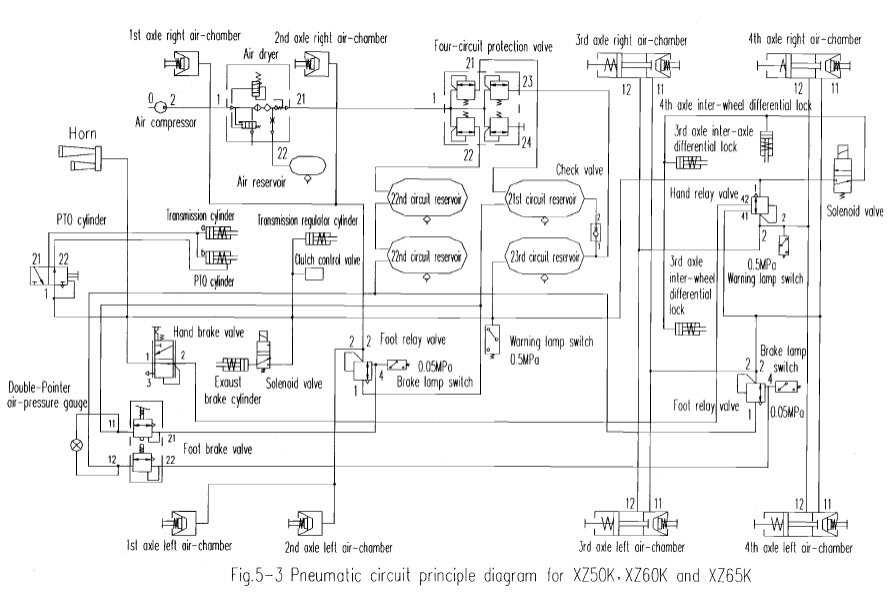

Рис 5-3 Принципиальная схема пневматического контура для

VI. Схема гидравлической системы шасси

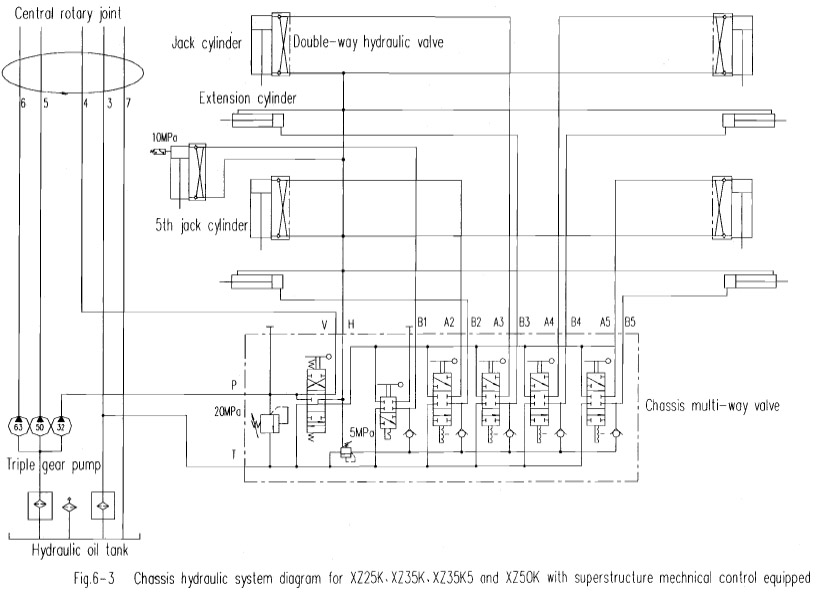

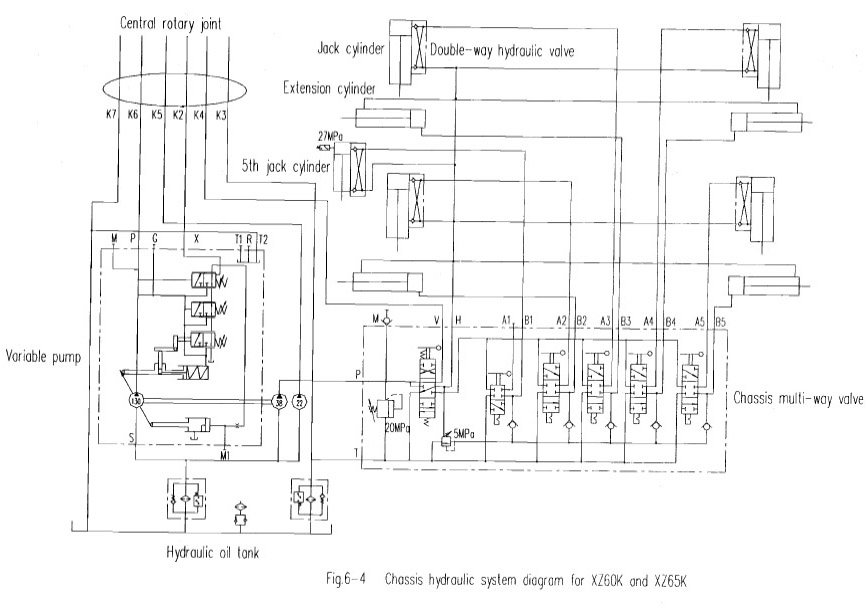

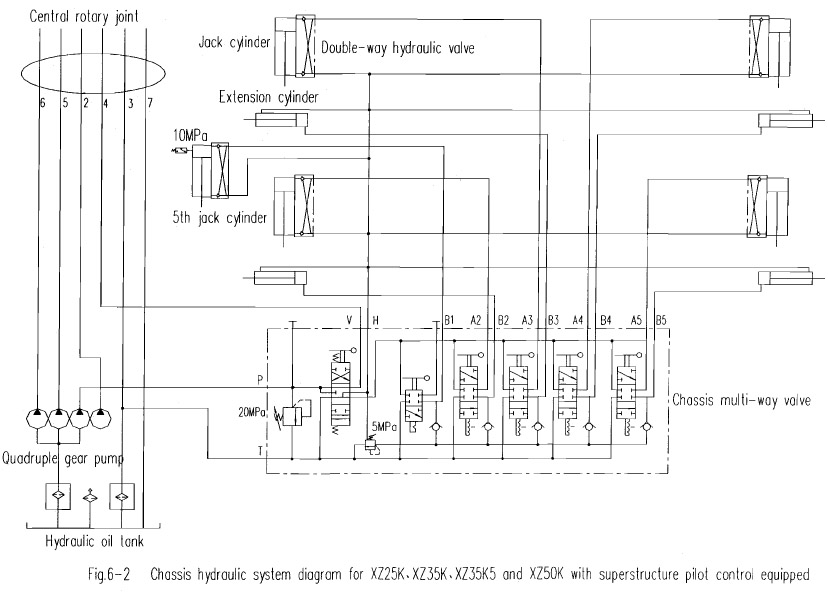

На рис. 6-1 представлены гидравлические схемы шасси XZI6K, XZ30K и XZ30K5; на рис. 6-2 - гидравлические схемы шасси XZ25K, XZ35K, XZ35K5 и XZ50K с управляющими сервоклапанами; на рис. 6-3 - гидравлические схемы шасси XZ25K, XZ35K, XZ35K5 и XZ50K с механическими управляющими клапанами; на рис. 6-4 - гидравлические схемы шасси XZ60K и XZ65K.

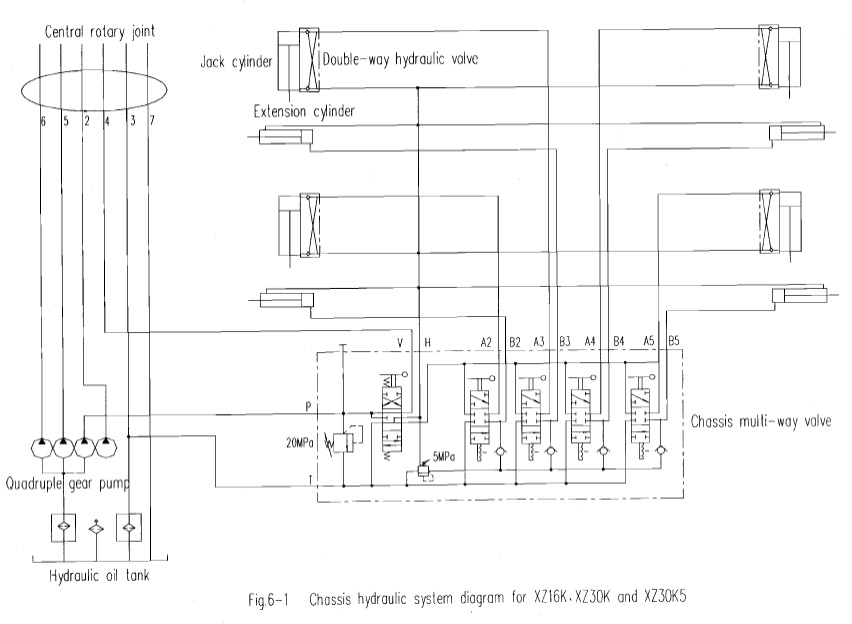

 Рис 6-1 Схема гидравлической системы шасси для

 Рис 6-1 Схема гидравлической системы шасси для

 Рис 6-1 Схема гидравлической системы шасси для

 Рис 6-1 Схема гидравлической системы шасси для
