Гусеничный кран СКГ-40 (технические характеристики)
описание и
технические характеристики
Кран СКГ-40 грузоподъемностью 40тимеет
дизель-электрический многомоторный привод, работающий на
переменном трехфазном токе напряжением 380В.
Питание крана обеспечивается от собственной электростанции и от
внешней электросети.
Кран оборудован лебедками основного и вспомогательного подъема,
стрелоподъемной лебедкой, механизмами поворота и передвижения.

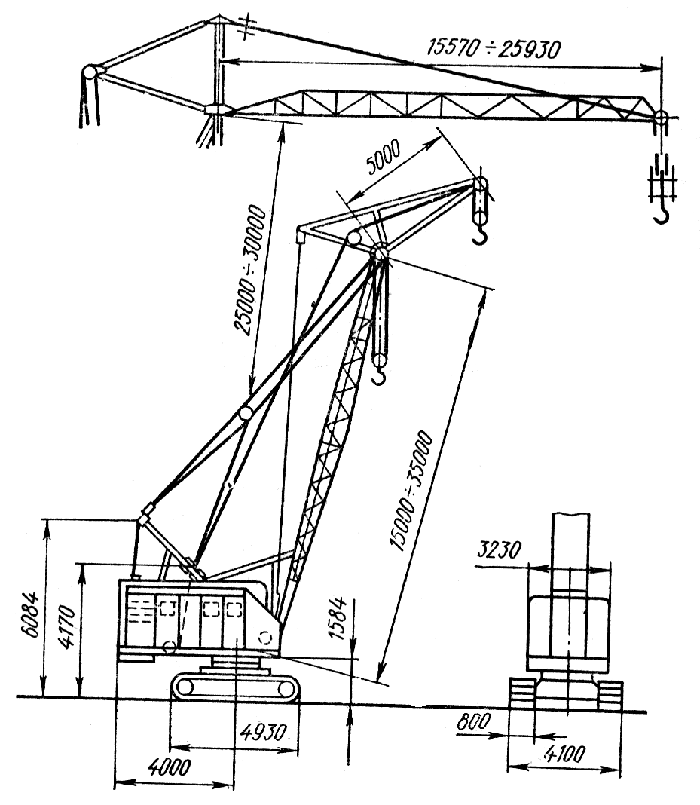

Гусеничный кран СКГ-40
Механизмы крана выполнены в виде отдельных блоков; у гусеничных
тележек крана независимый привод. Опорно-поворотное устройство
двухрядное шариковое.
Основная стрела длиной 15мсостоит
из двух секций, выполненных из уголков. С помощью сменных секций
(вставок) стрела может быть удлинена до 20, 25, 30 и 35м.
Все стрелы могут быть оборудованы установочным гуськом длиной 5мдля
вспомогательного подъема. Кран СКГ-40 может быть оснащен
башенно-стреловым оборудованием, которое поставлялось по
спецзаказу.

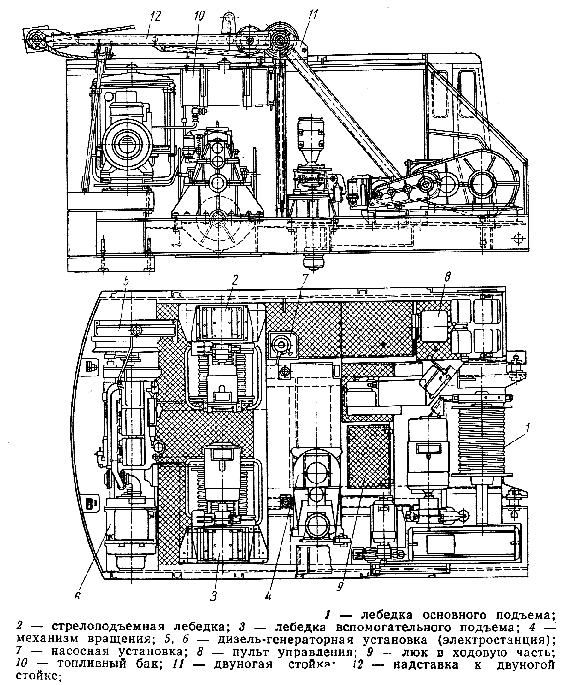

Поворотная платформа с
механизмами гусеничного крана СКГ-40
Технические характеристики крана СКГ- 40
Грузоподъемность максимальная,т
40
Наибольшая высота
подъема при максимальной грузоподъемности,м
14
Скорость подъема при
максимальной грузоподъемности,м/мин
Гусеничный кран СКГ-25 (технические характеристики)
описание и
технические характеристики
Кран СКГ-25 дизель-электрический, грузоподъемностью 25т,
снабжается основным и вспомогательными крюками. Кран
предназначается для монтажа сборных железобетонных и стальных
конструкций одно- и многопролетных промышленных цехов легкого и
среднего типа и для гидротехнического строительства.
Кран СКГ-25 является первым отечественным специальным монтажным
гусеничным краном, выпущенным в 1954 году.
На кране использована поворотная платформа с силовой установкой,
механизмами и кабиной - от железнодорожного крана СК-25 и
гусеницы - от крана-экскаватора Э-2001; стрелы крана СКГ-25
унифицированны со стрелами крана СК-25.
На платформе расположены дизель-электрическая станция ДСС-3,
состоящая из дизеля КДМ-46 (КДМ-100) и генератора переменного
тока СГ-60/6, лебедки стрелоподъемная, основного и
вспомогательного подъемов (на гуське), пульт управления и
кабина.На конце поворотной платформы размещается балласт из
чугунных плит.
Привод всех механизмов осуществляется от индивидуальных крановх
электродвигателей с фазным ротором, получающими питание от
собственной дизель-электрической установки или от внешней сети.
Габаритные размеры крана
СКГ-25
График грузоподъемности
и высоты подъема крана СКГ-25
