Пневмоколесный кран МКТ-40 (технические характеристики)
описание и технические характеристики

К р а н МКТ-40 - дизель-электрический, многомоторный на переменном токе, грузоподъемностью 40 т, оснащен 40- и 8-тонными крюками. Основная стрела длиной 15 м с наголовником с помощью сменных секций может быть удлинена до 27,5 м. На стрелы 20,5 и 27,5 м устанавливают гуськи - неуправляемый длиной 7 м или управляемый длиной 12 м.
Кран приводится в движение от дизеля тягача, вращающего через коробку отбора мощности генератор трехфазного тока. От генератора электрический ток поступает к двигателям исполнительных механизмов. Эти двигатели через кольцевой токоприемник могут работать от внешней электросети.

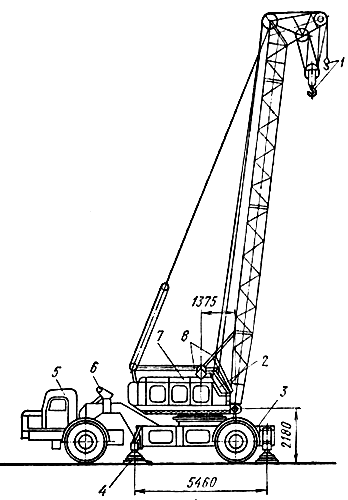

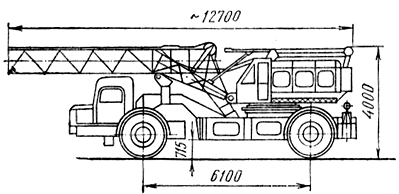

Рабочее положение 1 - основной и вспомогательные крюки; 2 - кабина управления; 3 - полуприцеп; 4 - выносная опора; 5 - одноосный тягач; 6 - стойка для стрелы; 7 - капот; 8 - двуногая стойка	Транспортное положение

Передняя часть ходовой рамы соединяется с седельным устройством одноосного тягача МОАЗ-546П, а задняя часть опирается на ведущий мост. Привод моста осуществляется от электродвигателя, включаемого из кабины тягача при маневрировании на монтажной площадке и движении по тяжелым дорогам со скоростью до 4,5 км/ч. Кран оборудован выносными гидравлическими опорами, управляемыми с земли.
В лебедках основного и вспомогательного подъема предусмотрено получение посадочных скоростей путем электромеханического подтормаживания их двигателей через включенный в цепь ротора двигатель гидротолкателя колодочного тормоза. Вылет управляемого гуська изменяется лебедкой вспомогательного подъема, с которой на этот период крюк снимается.
Механизмами крана, за исключением механизма передвижения, управляют с помощью контроллеров. Для увеличения маневренности крана тягач с помощью гидроцилиндров может разворачиваться относительно полуприцепной части крана под углом 90° в каждую сторону. Кран перемещается с грузом 11 т на стреле, направленной назад по продольной оси.

Техническая характеристика крана МКТ-40

Грузоподъемность, т:
.на опорах:
..при наименьшем вылете крюка	40
..при наибольшем вылете крюка	4,8
.без опор:
..при наименьшем вылете крюка	11
..при наибольшем вылете крюка	0,8
Вылет крюка,м:
..наименьший	3,5
..наибольший	15
Высота подъема крюка, м:
..при наименьшем вылете крюка	15,6
..при наибольшем вылете крюка	7,5
Скорости:
..подъема основного крюка, м/мин	0,6 - 4,3
..опускания , м/мин	0,6 - 4,3
..частота вращения поворотной платформы, об/мин	0,54
..передвижения крана самоходом, км/ч	4,5 - 25
Наибольшая нагрузка на опору, кН	---
Наибольшая нагрузка на ось, кН	---
Наименьший радиус поворота (по внешнему колесу), м	8
Наибольший угол подъема пути, град	10
Двигатель:
..марка	ЯМЗ-235А
..мощность, л.с.	215
Установленная мощность электродвигателей, кВт	105,5
Колея колес, м:
..передних	2,3
..задних	2,95
Масса крана, т	48
В том числе противовеса, т	5,5

Грузоподъемность при движении и преодолеваемый угол подъема в пути в транспортном положении

Грузоподъемность при движении, т*	11
Процент от номинальной грузоподъемности	27,5
Преодолеваемый угол подъема пути (без груза), град.	10
Уклон площадки при работе крана, град.	3

* - Грузоподъемность указана при стреле, расположенной вдоль оси крана.

Пневмоколесный кран МКП-10 (технические характеристики)
описание и технические характеристики

Кран МКП-10 грузоподъемностью 10 т смонтирован на пневмоколесном шасси.

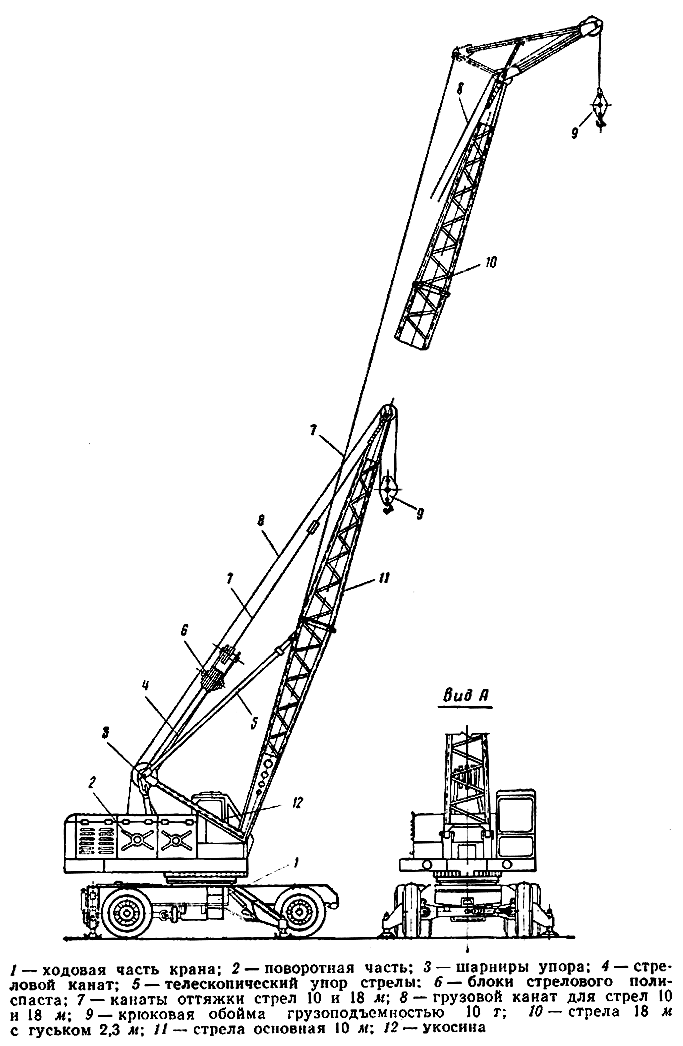

Конструктивная схема крана МКП-10
