Кран КС-4571 грузоподъемностью 16 т с индивидуальным гидроприводом механизмов смонтирован на шасси грузового автомобиля КрАЗ-257К1 (КрАЗ-257К). Шасси оборудовано рычажным гидравлическим механизмом блокировки задней тележки и откидными выносными опорами, устанавливаемыми с помощью гидропривода. Опорно-поворотное устройство роликовое.

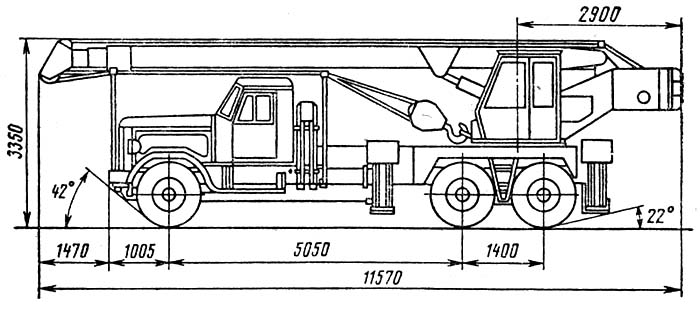

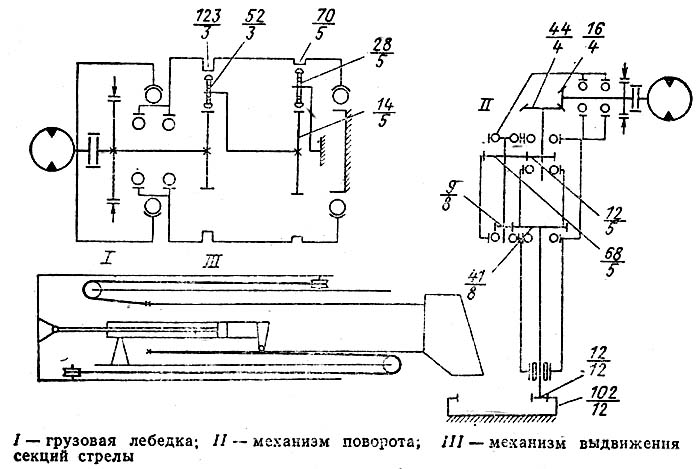

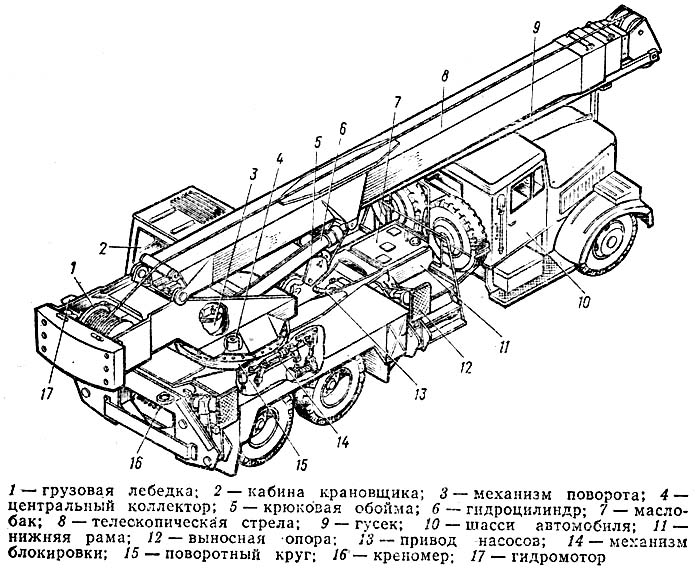

Исполнительные механизмы расположены на поворотной платформе. Привод крана индивидуальный гидравлический от двух аксиально-поршневых насосов. Насосы приводятся от двигателя базового автомобиля через коробку передач, карданный вал, раздаточную коробку и коробку отбора мощности и еще один карданный вал. Отличительная особенность кинематической схемы - применение в приводе грузовой лебедки планетарного встроенного редуктора.

Основными крановыми механизмами управляют с помощью гидрораспределителей. Тормоз грузовой лебедки ленточный, а механизма поворота колодочный. Тормоза нормально закрытые, автоматические, размыкаемые гидроразмыкателями.
Органы управления и контрольно-измерительная аппаратура расположены в кабине машиниста, которая оборудована стеклоочистителем, вентилятором и отопителем.

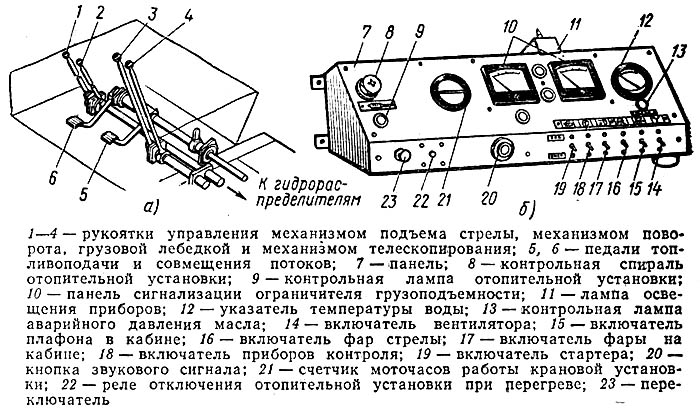

Выполняют ту или иную операцию переводом одной из рукояток 1 - 4 из нейтрального положения в положение «от себя» (опускание стрелы, поворот вправо, опускание груза и выдвижение секций стрелы) или «на себя» (подъем стрелы, поворот влево, подъем груза и втягивание секций стрелы). Скорости изменяются в зависимости от; хода рукояток 1 - 4, а также изменения частоты вращения двигателя педалью 5. Увеличение скорости подъема и опускания крюка без груза или с малыми грузами (совмещение потоков рабочей жидкости от двух насосов) производится педалью 6.

На кране установлены ограничители высоты подъема крюковой обоймы, ограничитель грузоподъемности ОГБ-3 и указатель угла наклона крана.
