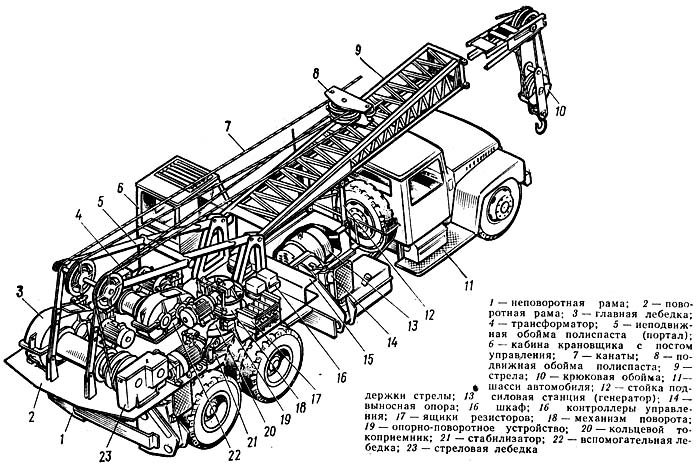

Кран КС-4561А грузоподъемностью 16 т с индивидуальным электроприводом механизмов смонтирован на шасси грузового автомобиля КрАЗ-257К1 (КрАЗ-250). Шасси оборудовано торсионным стабилизатором и откидными выносными опорами, устанавливаемыми с помощью гидропривода. Опорно-поворотное устройство роликовое.

Основным стреловым оборудованием является невыдвижная решетчатая стрела. В комплект сменного рабочего оборудования входят три модификации жестких невыдвижных стрел с гуськами и без них.

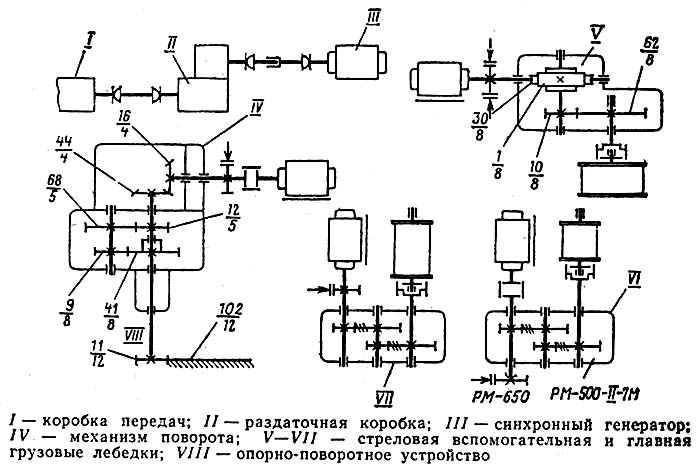

Исполнительные механизмы расположены в кабине. Отличительной особенностью кинематической схемы крана является установка вспомогательной лебедки. Привод крана индивидуальный электрический от синхронного генератора ЕСС5-82-4У2 трехфазного тока мощностью 37,5 кВт и номинальной частоты вращения 1500 об/мин. Генератор получает вращение от двигателя шасси через коробку передач, карданные валы, раздаточную коробку шасси.

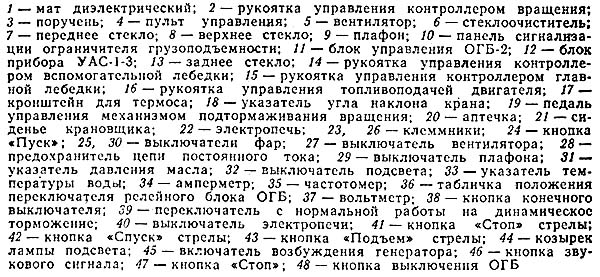

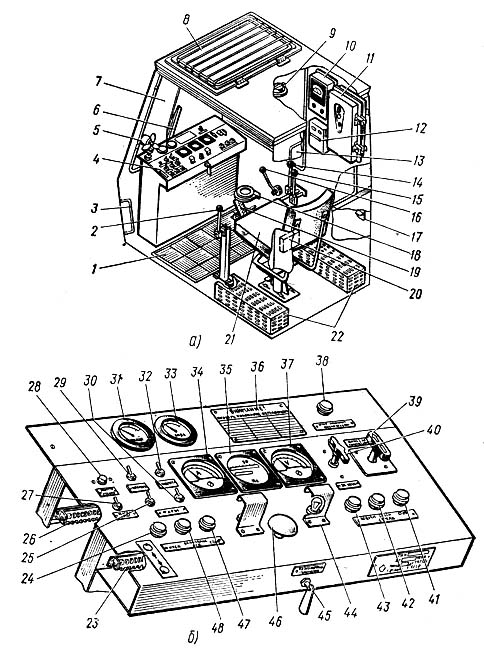

Органы управления размещены в кабине машиниста. Кабина оборудована солнцезащитным козырьком, вентилятором и электропечью. Крыша имеет откидное стекло. Кабина выполнена разъемной для обеспечения перевозки по железной дороге.
Управление стрелой производится кнопками 43 и 42, включающими стреловую лебедку на подъем или спуск стрелы, и кнопкой 41. останавливающей лебедку. Остальные операции выпорют путем перевода рукояток контроллеров главной 15 и вспомогательной лебедок и механизма поворота 2 из нулевого положения в пятое.

На кране установлены ограничители подъема крюковых обоим, подъема стрелы и ограничитель грузоподъемности ОГБ-2, автоматический сигнализатор опасного напряжения АСОН, указатели вылета и грузоподъемности и маятниковый креномер.
