Автомобильные краны К-2,5-1Э и К-2,5-1Г (технические
характеристики)
описание и технические характеристики
Автомобильные полноповоротные краны
К-2,5-1Э и К-2,5-1Г имеют грузоподъемность до 2,5т,
вылет стрелы до 7моснащены
грейферами емкостью 0,3м3(К-2,5-1Э)
и 0,5м3(К-2,5-1Г).
Краны смонтированы на шасси грузового двухосного автомобиля ГАЗ-51А и
предназначаются для погрузочно-разгрузочных работ и монтажа конструкций
в сельском строительстве.
Кран К-2,5-1Э имеет электрический многомоторный привод; кран К-2,5-1Г -
многомоторный гидравлический. Привод генератора (тип СГТ-15/6) и двух
гидронасосов осуществляется от двигателя автомобиля.
Краны имеют по три рабочих движения: поворот стрелы, подъем груза и
опускание стрелы; подъем стрелы осуществляется без груза. Допускается
совмещение рабочих движений.
Работа кранов производится только на выносных опорах, управление
которыми - гидравлическое с ручной установкой. Управление всеми
механизмами крана К-2,5-1Э производится из кабины, установленной на
поворотной платформе, управление механизмами крана К-2,5-1Г - из кабины
автомобиля.
Стрела крана К-2,5-1Э - сварная (из листовой стали) длиной 5,75м.
У крана К-2,5-1Г стрела-телескопическая
длиной от 4,85 до 7,85м.
Механизм выдвижения стрелы - гидроцилиндр с двукратным ускоряющим
полиспастом.

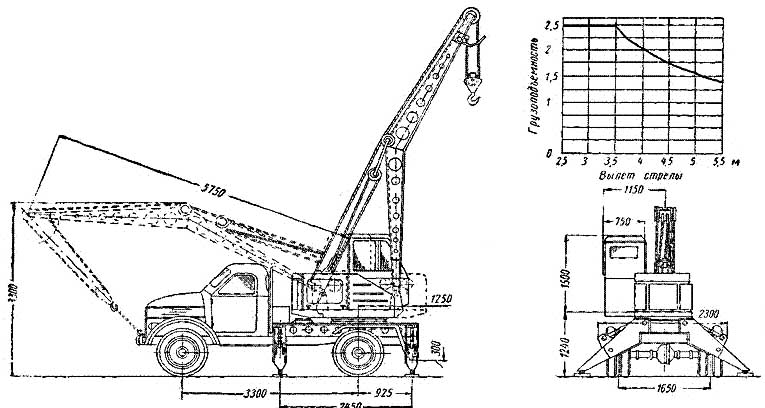

Автомобильный кран
К-2,5-1Э

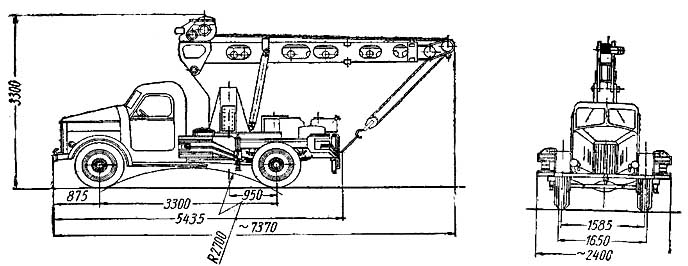

Автомобильный кран
К-2,5-1Г
Техническая
характеристика кранов К-2,5-1Э и К-2,5-1Г
Марка крана
К-2,5-1Э
К-2,5-1Г
Длина стрелы,м
5,75
7,85 - 4,85
Вылет
стрелы,м:
..наибольший
6
7
..наименьший
3,5
3,5
Грузоподъемность при вылете стрелы,м:
..наибольшем
1,2
от 0,7 до
1,15
..наименьшем
2,5
2,5
Высота подъема крюка при
наименьшем вылете стрелы,м
6
7,5
Скорости:
..подъема
груза,м/мин
8,52
12,5
..вращения
платформы,об/мин
1,26 и 1,92
3,22
..выдвижения
стрелы,м
-
12
..передвижения
крана (транспортная),км/час
до 50
до 50
..перемещения
груза по горизонтали (средняя) при изменении вылета стрелы,м/мин
6,6
-
Тип и марка двигателя
ГАЗ-51
ГАЗ-51
Мощность двигателя,л.с.
70
70
Тип и марка генератора
СГТ-15/6
-
Мощность генератора,ква
15
-
Мощность электродвигателей
механизмов:
..подъема
груза
4,5
-
..подъема
стрелы
2,8
-
..вращения
платформы
1,7
-
Установленная мощность,ква
9
-
База,м
3,3
3,3
Ширина колеи,м:
..передних
колес
1,59
1,59
..задних
1,65
1,65
Общий вес крана,т
5,13
5,2
Ёмкость грейфера,м3
0,3
0,5
Радиус, описываемый
хвостовой частью,м
1,25
1
Краны транспортируются на
железнодорожных платформах грузоподъемностью по 20т.
