Автомобиль ГАЗ-69 с крановым оборудованием (технические
характеристики)
описание и
технические характеристики
Предназначается для
производства погрузочно-разгрузочных и подъемно-транспортных работ со
штучными грузами весом 250кг.(начало
60-х годов).
Крановое
оборудование на шасси ГАЗ-69 имеет техническую характеристику:
Грузоподъемность,кг
250
Вылет
стрелы,м
3,15
Наибольшая
высота подъема крюка,м
6,3
Поворот
крана
на 90° в любую сторону
Скорость
подъема груза,м/мин
30
Механизм
подъема - гидролебедка с тяговым усилием,кг
110 - 130
Ограничитель грузоподъемности
редукционный клапан
Вес
кранового оборудования,кг
250
Все рабочие движения крана (поворот
стрелы, подъем груза) производятся с помощью гидропривода. Для механизма
подъема груза применена гидравлическая лебедка с тяговым усилием 130кг.
Лебедка крана состоит из станины, гидромотора М-2,5, редукторалебедки
осуществляется и грузового барабана. Специального тормозного устройства
лебедка не имеет; торможение при помощи запирания маслопроводов.
Механизм поворота платформы включает гидравлические цилиндры,
закрепленные на опорной раме крана, и цепную передачу. Поворот платформы
производится в обе стороны на 90°.
Стрела крана трубчатая, составная из двух элементов соединенных между
собой шарнирно. В рабочем положении шарнир фиксируется подвижной муфтой.
При транспортном положении муфта сдвигается и стрела крана складывается,
как это показано на схеме ниже.

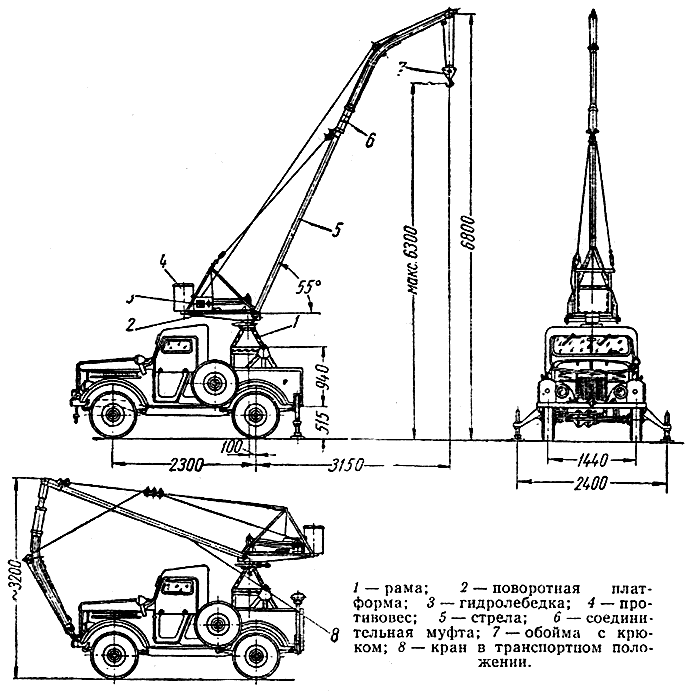

Автомобиль ГАЗ-69 с крановым
оборудованием
В качестве базового автомобиля для
навешивания строительного оборудования принят автомобиль ГАЗ-69
повышенной проходимости, предназначенный в основном для эксплуатации в
сельской местности в условиях грунтовых дорог.
Полезная грузоподъемность автомобиля 500кг;
кроме того, он может буксировать прицеп общим весом до 800кг.
Техническая
характеристика автомобиля ГАЗ-69
Полезная
нагрузка после переоборудования,кг
400
Тип
двигателя
бензиновый карбюраторный
четырехтактный
Число скоростей движения:
..вперед
3
..назад
1
Мощность
двигателя при 3600 об/мин,л.с.
55
Наибольшая
скорость передвижения с полной нагрузкой по шоссе,км/ч
90
База,мм
2300
Колея,мм
1440
Дорожный
просвет,мм
210
Размер шин в дюймах
6,50 - 16
Гидросистема:
..насос
ЛФЗ-70
..производительность,л/мин
70
..давление,кг/см2
65
Габаритные размеры базового
автомобиля,мм:
..длина
3850
..ширина
1850
..высота
2000
Весзаправленного автомобиля без нагрузки,кг
1900

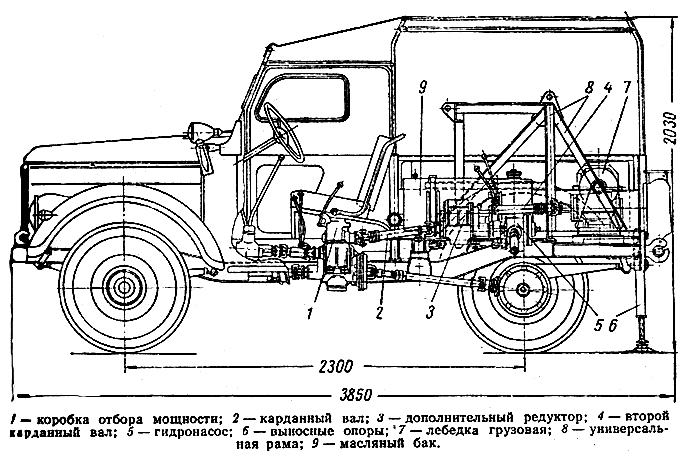

Автомобиль ГАЗ-69 (базовый для
установки различного строительного оборудования)
Базовый автомобиль ГАЗ-69 подвергается
следующему переоборудованию: дополнительно устанавливается коробка
отбора мощности, раздаточный редуктор и гидросистема; задний борт кузова
и тент снимаются; для крепления навесного оборудования на шасси
автомобиля устанавливается специальная универсальная рама,
представляющая собой сварную пространственную конструкцию, состоящую из
двух боковых ферм, верхней рамы и поперечины.
Верхняя рама имеет кронштейны с проушинами для крепления навесного
оборудования. В нижней части рамы предусмотрены места для установки
лебедки и водяного насоса.
К поперечине специальной универсальной рамы, расположенной в задней
части автомобиля, шарнирно крепятся выносные опоры, которые используются
при работе машины с краном, буром и телескопическим подъемником.
При работе машины с погрузочным, крановым и другими видами сменного
оборудования предусмотрено устройство для блокировки (выключения)
рессор.
Для привода навесного оборудования базовый автомобиль оборудуется
гидросистемой, которая включает лопастной насос производительностью 70л/минпри
950об/мини
давлении 65кг/см2,
распределительный механизм, дроссель, предохранительный клапан, два
масляных бака общей емкостью 70л.
Привод гидронасоса осуществляется от двигателя автомобиля через коробку
отбора мощности, установленную на раздаточной коробке, карданный вал и
дополнительный редуктор, который имеет два ведомых вала. От одного вала
осуществляется привод гидронасоса, от другого - привод лебедки или
водяного насоса.
В состав навесного оборудования машины входит планировщик
(снегоочиститель), бур-столбостав, кран стреловой и телескопический
подъемник.
