Автомобильный кран АК-11 на шасси автомобиля ЗиС-5 (технические
характеристики) |
Автомобильный кран АК-11 грузоподъемностью 3 т. Базой служил грузовой автомобиль ЗиС-5. Стрела крана - решетчатая, ломаной формы, выполнена из угольников. рама с опорно-поворотным кругом и центрирующей цапфой закреплена с помощью стяжных хомутов на шасси автомобиля. В этой раме установлены выдвижные балочные двухсторонние опоры - по две с каждой стороны.

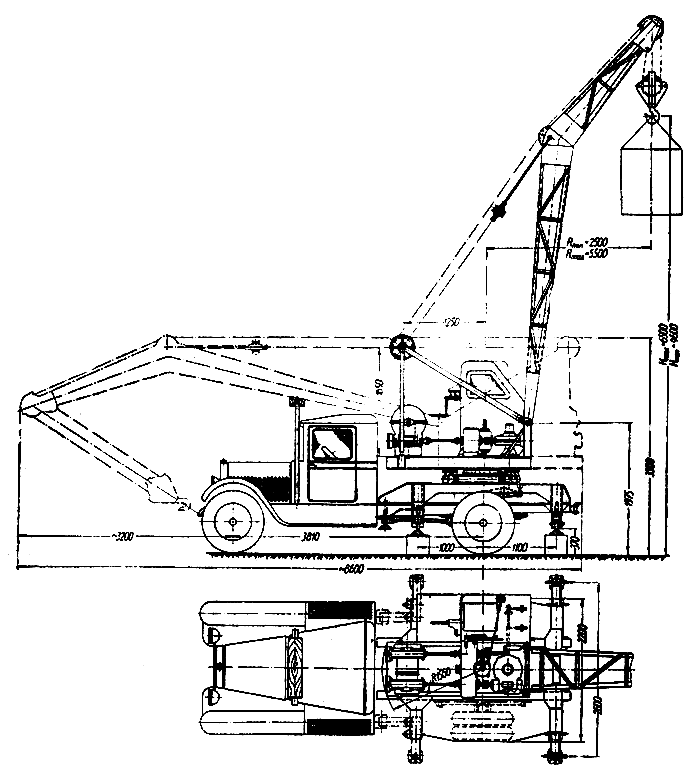

| Автомобильный АК-11 на шасси автомобиля ЗиС-5 |
Техническая характеристика крана АК-11
| Завод-изготовитель | Завод им. Январского восстания |
| Грузоподъемность, т: | |
| ..с аутригерами | 3.0 |
| ..без аутригеров | 0,64 |
| Номинальный вылет, м | 2,5 |
| Высота подъема крюка, м | 5,8 |
| Скорости: | |
| ..передвижения в км/ч: | |
| ...с грузом | до 5,0 |
| ...без груза | до 30,0 |
| ..подъема груза, м/мин | 11,4 |
| ..поворота, об/мин | 2,0 |
| Время подъема стрелы из одного крайнего положения в другое, сек | 15 |
| Длина стрелы, м | 5,5 |
| Привод механизмов передвижения, подъема груза и изменения вылета | от автомобильного двигателя |
| Аутригеры: | |
| ..конструкция | винтовые |
| ..количество | 4 |
| Тип ходовой части | .ЗИС-5 |
| Вес крана (общий), т | 8,25 |

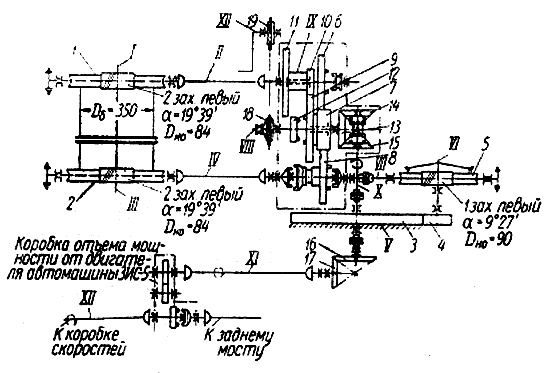

| Кинематическая схема крана АК-11 на шасси ЗиС-5 |
