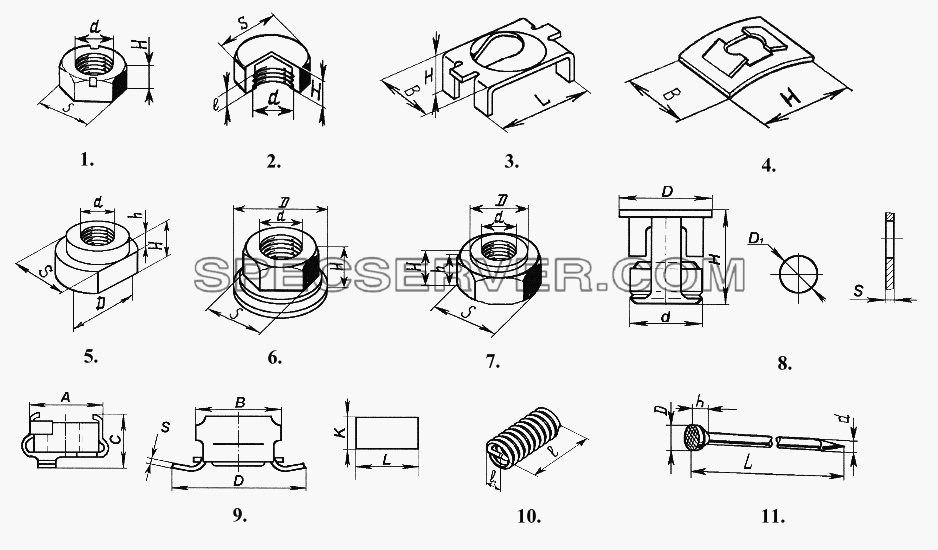

Запчасти: №6 для ЗИЛ-5301 (2006)
№6 для ЗИЛ-5301 (2006) (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
1 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
1 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
1 |
|
307440-П8 |
Гайка самостопорящая |
2 |
|
303132-П29 |
Гайка колпачковая (d=М14х1,5, l=6, S=17, Н=13) |
3 |
|
307402-П29 |
Гайка пластинчатая (Резьба винта=М5, L=15, В=10, Н=6 |
4 |
|
307429-П29 |
Гайка заводского знака |
5 |
|
303146-01 |
Гайка самопробивная (d=М6, D=14, S=10,8, Н=6, h=3) |
5 |
|
303147-01 |
Гайка самопробивная (d=М8, D=16, S=12,8, Н=6, h=3) |
6 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
6 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
7 |
|
130-1701061 |
Гайка заднего подшипника промежуточного вала упорная |
7 |
|
303250-П |
Гайка ведущего вала задняя |
7 |
|
303328-П8 |
Гайка (d=М6, D=11, S=17, Н=10, h=7) |
8 |
|
307442-П |
Гайкодержатель М4 (d=10+0,2, D=12, Н=12,5, D1=10+0,2, S=0,7...4) |
9 |
|
853544-П |
Гайкодержатель М6 (А±0,3=11,2, В±0,3=12,2, С±0,3=8,2, D±0,3=19,5, S=0,5, S1=0,8...1,5, К=8) |
9 |
|
853545-П |
Гайкодержатель М8 (А±0,3=15,5, В±0,3=17,5, С±0,3=10,0, D±0,3=27,5, S=0,7, S1=1.0...1.7, К=11) |
10 |
|
100-3536023 |
Вставка |
10 |
|
481025 |
Вставка резьбовая |
10 |
|
481026 |
Вставка резьбовая |
10 |
|
481027 |
Вставка резьбовая |
11 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
11 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
11 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |

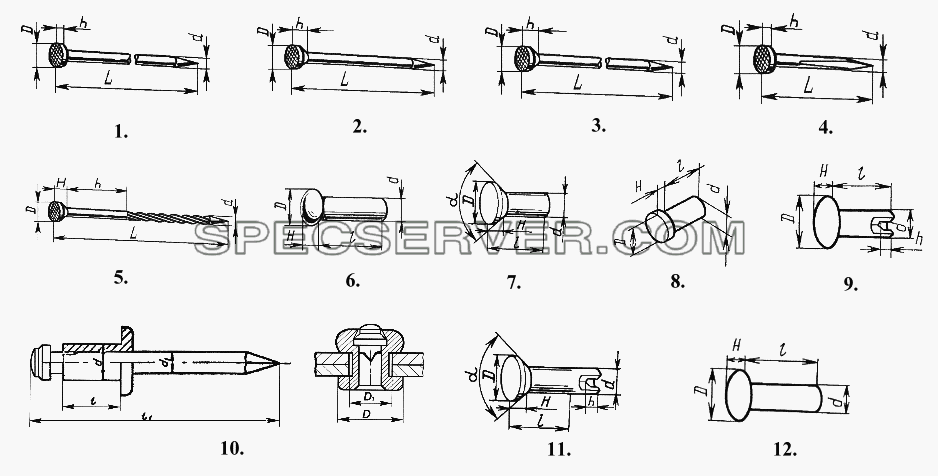

Запчасти: №7 для ЗИЛ-5301 (2006)
№7 для ЗИЛ-5301 (2006) (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
1 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
1 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
3 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
3 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
3 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
3 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
3 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
3 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
3 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
3 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
4 |
|
261855-П |
Гвоздь |
5 |
|
306804-П29 |
Гвоздь специальный (d=3,7, D=65, L=14, h=2,5, Н=1,0) |
5 |
|
306828 |
Гвоздь специальный (d=3,5, D=7,0, L=67, h=27,0, Н=1,5) |
6 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
6 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
6 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
6 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
6 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
6 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
6 |
|
252539 |
Заклепка с полукруглой головкой (d=3, D=5,3, Н=1,8, l=6) |
6 |
|
252540 |
Заклепка с полукруглой головкой (d=3, D=5,3, Н=1,8, l=8) |
6 |
|
252541 |
Заклепка с полукруглой головкой (d=3, D=5,3, Н=1,8, l=10) |
6 |
|
252542 |
Заклепка с полукруглой головкой (d=3, D=5,3, Н=1,8, l=12) |
6 |
|
252571 |
Заклепка с полукруглой головкой (d=4, D=7,1, Н=2,4, l=6) |
6 |
|
252572 |
Заклепка с полукруглой головкой (d=4, D=7.1, Н=2,4, l=8) |
6 |
|
252573 |
Заклепка с полукруглой головкой (d=4, D=7,1, Н=2,4, l=10) |
6 |
|
252575 |
Заклепка с полукруглой головкой (d=4, D=7,1, Н=2,4, l=14) |
6 |
|
252592 |
Заклепка с полукруглой головкой (d=5, D=8,8, Н=3,0, l=12) |
6 |
|
252593 |
Заклепка с полукруглой головкой (d=5, D=8,8, Н=3,0, l=14) |
6 |
|
252594 |
Заклепка с полукруглой головкой (d=5, D=8,8, Н=3,0, l=16) |
6 |
|
252671 |
Заклепка с полукруглой головкой (d=4, D=7,1, Н=2,4, l=10) |
6 |
|
252703 |
Заклепка с полукруглой головкой (d=6, D=11, Н=3,6, l=14) |
6 |
|
252704 |
Заклепка с полукруглой головкой (d=6, D=11, Н=3,6, l=16) |
6 |
|
252706 |
Заклепка с полукруглой головкой (d=6, D=11, Н=3,6, l=20) |
6 |
|
252770 |
Заклепка с полукруглой головкой (d=8, D=14, Н=4,8, l=20) |
6 |
|
252775 |
Заклепка с полукруглой головкой (d=8, D=14, Н=4,8, l=30) |
6 |
|
252779 |
Заклепка с полукруглой головкой (d=8, D=14, Н=4,8, l=40) |
6 |
|
252866-П |
Заклепка |
6 |
|
252868-П |
Заклепка |
6 |
|
252870-П |
Заклепка |
6 |
|
252872-П |
Заклепка |
6 |
|
252875-П |
Заклепка с полукруглой головкой (d=13, D=20,8, Н=7,5, l=55) |
6 |
|
252895 |
Заклепка с полукруглой головкой (d=16, D=25, Н=9,5, l=36) |
6 |
|
256835 |
Заклепка с полукруглой головкой (d=10, D=16, Н=6,0, l=18) |
6 |
|
256836 |
Заклепка с полукруглой головкой (d=10, D=16, Н=6,0, l=20) |
6 |
|
256837 |
Заклепка с полукруглой головкой (d=10, D=16, Н=6,0, l=22) |
6 |
|
256838 |
Заклепка с полукруглой головкой (d=10, D=16, Н=6,0, l=24) |
6 |
|
256839 |
Заклепка с полукруглой головкой (d=10, D=16, Н=6,0, l=26) |
6 |
|
256840 |
Заклепка с полукруглой головкой (d=10, D=16, Н=6,0, l=28) |
6 |
|
256841 |
Заклепка с полукруглой головкой (d=10, D=16, Н=6,0, l=30) |
6 |
|
256842 |
Заклепка с полукруглой головкой (d=10, D=16, Н=6,0, l=32) |
6 |
|
256843 |
Заклепка с полукруглой головкой (d=10, D=16, Н=6,0, l=36) |
6 |
|
256844 |
Заклепка с полукруглой головкой (d=10, D=16, Н=6,0, l=38) |
6 |
|
256845 |
Заклепка с полукруглой головкой (d=10, D=16, Н=6,0, l=40) |
6 |
|
256846 |
Заклепка с полукруглой головкой (d=10, D=16, Н=6,0, l=42) |
6 |
|
256871 |
Заклепка с полукруглой головкой (d=12, D=19, Н=7,2, l=30) |
6 |
|
256873 |
Заклепка с полукруглой головкой (d=12, D=19, Н=7,2, l=36) |
6 |
|
256875 |
Заклепка с полукруглой головкой (d=12, D=19, Н=7,2, l=40) |
6 |
|
256876 |
Заклепка с полукруглой головкой (d=12, D=19, Н=7,2, l=42) |
6 |
|
256877 |
Заклепка с полукруглой головкой (d=12, D=19, Н=7,2, l=45) |
6 |
|
256878 |
Заклепка с полукруглой головкой (d=12, D=19, Н=7,2, l=48) |
6 |
|
256879 |
Заклепка с полукруглой головкой (d=12, D=19, Н=7,2, l=50) |
6 |
|
304103-П |
Заклепка |
6 |
|
304162-П |
Заклепка с полукруглой головкой (d=2,5, D=5,5, Н=1,7, l=5) |
6 |
|
304203-01 |
Заклепка с полукруглой головкой (d=8, D=14, Н=4,8, l=22) |
7 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
7 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
7 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
7 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
7 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
7 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
7 |
|
253522 |
Заклепка с потайной головкой (d=3, D=5,2, Н=1,2, l=6, а0=90) |
7 |
|
253522 |
Заклепка с потайной головкой (d=3, D=5,2, Н=1,2, l=6, а0=90) |
7 |
|
253552 |
Заклепка с потайной головкой (d=4, D=7,0, Н=1,6, l=8, а0=90) |
7 |
|
253552 |
Заклепка с потайной головкой (d=4, D=7,0, Н=1,6, l=8, а0=90) |
7 |
|
253570 |
Заклепка с потайной головкой (d=5, D=8,8, Н=2,0, l=12, О=90) |
7 |
|
253574 |
Заклепка с потайной головкой (d=5, D=8,8, Н=2,0, l=20, О=90) |
7 |
|
253594 |
Заклепка с потайной головкой (d=6, D=10,3, Н=2,4, l=20, О=90) |
7 |
|
253721-П |
Заклепка с потайной головкой (d=11,5, D=18,5, Н=4,6, l=22, О=75) |
7 |
|
257045 |
Заклепка с потайной головкой (d=10, D=17, Н=4,8, l=40, О=75) |
7 |
|
257069 |
Заклепка с потайной головкой (d=12, D=20, Н=5.6, l=24, О=75) |
7 |
|
304174-П |
Заклепка |
7 |
|
304174-П |
Заклепка |
7 |
|
304187-П |
Заклепка с потайной головкой (d=3,9, D=7, Н=2,0, l=8, О=75) |
7 |
|
304199 |
Заклепка с потайной головкой (d=8, D=13, Н=1,5, l=15, О=120) |
8 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
8 |
|
253840 |
Заклепка с плоской головкой (d=3, D=6, Н=1,0, l=8) |
8 |
|
253847 |
Заклепка с плоской головкой (d=3, D=6, Н=1,0, l=22) |
8 |
|
253849 |
Заклепка с плоской головкой (d=3, D=6, Н=1,0, l=26) |
8 |
|
253864 |
Заклепка с плоской головкой (d=4, D=8, Н=1,4, l=6) |
8 |
|
253891 |
Заклепка с плоской головкой (d=6, D=12, Н=2,0, l=10) |
8 |
|
253895 |
Заклепка с плоской головкой (d=6, D=12, Н=2,0, l=18) |
8 |
|
253910 |
Заклепка с плоской головкой (d=7,0, D=14, Н=2,3, l=16) |
8 |
|
304127-01 |
Заклепка |
8 |
|

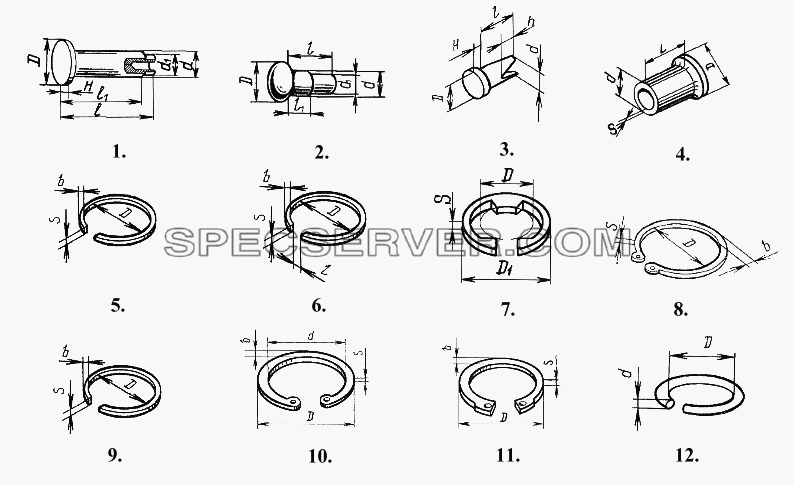

№8 для ЗИЛ-5301 (2006) (список запасных частей)
№8 для ЗИЛ-5301 (2006) (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
304131-П29 |
Заклепка специальная (d=6, D=8,5, d1=4, Н=1,3, l=13, l1=10,5) |
1 |
|
304132-П29 |
Заклепка специальная (d=8, D=12, d1=7, Н=2, l=16, l1=6) |
2 |
|
304139-П8 |
Заклепка специальная (d=8, D=14,5, d1=6, l=12, l1=5) |
2 |
|
304205-01 |
Заклепка специальная (d=10, D=16, d1=8, l=27, l1=15) |
3 |
|
465521-П8 |
Заклепка специальная (d=4, D=8, Н=1,4, l=10, h=7) |
4 |
|
304183-П |
Заклепка |
5 |
|
120-1701034 |
Кольцо стопорное |
5 |
|
120-1701065 |
Кольцо стопорное |
5 |
|
130-1701199 |
Кольцо стопорное шестерни 3-й и 4-й передач вторичного вала |
5 |
|
130-2202227 |
Шайба разрезная |
5 |
|
131-2205117 |
Шайба разрезная |
5 |
|
157-2402044 |
Кольцо подшипника стопорное |
5 |
|
307724-П |
Кольцо пружинное упорное плоское наружное (d=38, D=35,6, S1=2,00, S2=-0,10, b=3,0) |
5 |
|
307742-П |
Кольцо стопорное |
5 |
|
307749-П |
Кольцо упорное |
5 |
|
307751 |
Кольцо пружинное упорное плоское наружное (d=52, D=48,0, S1=2,45, S2=-0,10, b=5,0) |
5 |
|
307756-П |
Кольцо упорное заднего подшипника вторичного вала |
5 |
|
307760 |
Кольцо упорное ступицы шлицевой втулки |
5 |
|
307767-П |
Кольцо стопорное |
5 |
|
307771-П |
Кольцо стопорное шестерни второй передачи |
5 |
|
307772-П |
Кольцо стопорное |
5 |
|
307799-П |
Кольцо подшипника стопорное |
5 |
|
308150-П |
Кольцо пружинное упорное плоское наружное (d=102, D=95,0, S1=2,85, S2=-0,20, b=7,0) |
5 |
|
308186-П |
Кольцо стопорное |
5 |
|
489361 |
Кольцо пружинное упорное плоское наружное (d=55, D=50,8, S1=2,0, S2=-0,12, b=6,0) |
6 |
|
110-1703055 |
Кольцо стержня камеры упорное |
6 |
|
307787-П2 |
Кольцо стопорное |
6 |
|
489309-06 |
Кольцо упорное |
7 |
|
305665-П29 |
Кольцо стопорное |
7 |
|
307727-П |
Кольцо пружинное упорное плоское наружное (d=2,8, D=9,5, S1=1,2, S2=-0,09) |
7 |
|
484407-06 |
Шайба упорная осей рычагов нажимного диска сцепления |
7 |
|
489322 |
Кольцо пружинное упорное плоское наружное (d=8, D=16, S1=1,0, S2=-0,09) |
7 |
|
489326-П2 |
Кольцо |
7 |
|
489327-П2 |
Кольцо упорное |
8 |
|
306689-01 |
Кольцо упорное оси промежуточной шестерни заднего хода |
8 |
|
308195-П |
Кольцо пружинное упорное плоское наружное (d=32, D=29,5, S1=1,7, S2=-0,12, b=4,4) |
8 |
|
489307-П2 |
Кольцо упорное |
8 |
|
489311-П2 |
Кольцо упорное |
9 |
|
307700 |
Кольцо 2Б90 ГОСТ 13941-68 ступицы коронной шестерни малое |
9 |
|
308173-П |
Кольцо упорное |
9 |
|
308203 |
Кольцо упорное 1А85 переднего подшипника промежуточного вала |
9 |
|
489337-П |
Кольцо 2Б55 упорное механизма переключения передач |
10 |
|
307702-П2 |
Кольцо стопорное |
10 |
|
307702-П2 |
Кольцо стопорное |
10 |
|
307708-П |
Кольцо пружинное упорное плоское внутреннее (d=42, D=45,5, S1=1,5, S2=-0,06, b=4,2) |
10 |
|
307710-П2 |
Кольцо стопорное |
10 |
|
307712-П |
Кольцо пружинное упорное плоское внутреннее (d=47, D=50,6, S1=1,5, S2=-0,08, b=4,5) |
10 |
|
307718-П2 |
Кольцо упорное |
10 |
|
307728-П |
Кольцо пружинное упорное плоское внутреннее (d=17,5, D=18,8, S1=1,0, S2=-0,06, b=1,5) |
10 |
|
307747-П |
Кольцо пружинное упорное плоское внутреннее (d=56, D=60,2, S1=2,5, S2=-0,06, b=4,8) |
10 |
|
307748 П |
Кольцо пружинное упорное плоское внутреннее (d=32, D=34,5, S1=0,9, S2=-0,12, b=3,5) |
10 |
|
307758-П2 |
Кольцо упорное |
10 |
|
307769-П2 |
Кольцо стопорное |
10 |
|
307960-П2 |
Кольцо пружинное упорное плоское внутреннее (d=65, D=69,2, S1=1,7, S2=-0,12, b=5,1) |
10 |
|
307967-П2 |
Кольцо пружинное упорное плоское внутреннее (d=70, D=74,5, S1=1,7, S2=-0,12, b=6,1) |
10 |
|
307970-П |
Кольцо стопорное |
10 |
|
308182-П2 |
Кольцо стопорное манжеты вала сошки руля |
10 |
|
308183-П2 |
Кольцо пружинное упорное плоское внутреннее (d=62, D=66,3, S1=1,5, S2=-0,11, b=5,1) |
10 |
|
308194-П |
Кольцо стопорное пальца |
10 |
|
308196-П2 |
Кольцо стопорное |
10 |
|
489301-П2 |
Кольцо упорное |
10 |
|
489304-П2 |
Кольцо упорное |
10 |
|
489305-П2 |
Кольцо упорное |
10 |
|
489306-П |
Кольцо упорное |
10 |
|
489310-П2 |
Кольцо упорное |
10 |
|
489312-П2 |
Кольцо упорное |
10 |
|
489314-П2 |
Кольцо упорное |
10 |
|
489315-П |
Кольцо упорное |
10 |
|
489316-П2 |
Кольцо упорное |
10 |
|
489317-П2 |
Кольцо упорное |
10 |
|
862813 |
Кольцо упорное |
11 |
|
489302-П2 |
Кольцо упорное |
11 |
|
489313-П2 |
Кольцо упорное |
12 |
|
130-1702175 |
Кольцо замочное сухаря |
12 |
|
131-2402267 |
Кольцо штифта стопорное |
12 |
|
307725-П |
Кольцо пружинное упорное круглого сечения (d=30, D=27,5, d=1,6) |
12 |
|
307775-П |
Кольцо пружинное |
12 |
|
307788-П29 |
Кольцо замочное |
12 |
|
489318- П21 |
Кольцо пружинное упорное круглого сечения (d=16, D=13,7, d=1,6) |
12 |
|
489325-П21 |
Кольцо упорное |
12 |
|
489351-01 |
Кольцо пружинное упорное круглого сечения (d=10, D=8,2, d=1,6) |
12 |
|
489352-01 |
Кольцо |
| |
