Запчасти: №12 для ЗИЛ-5301 (2006)

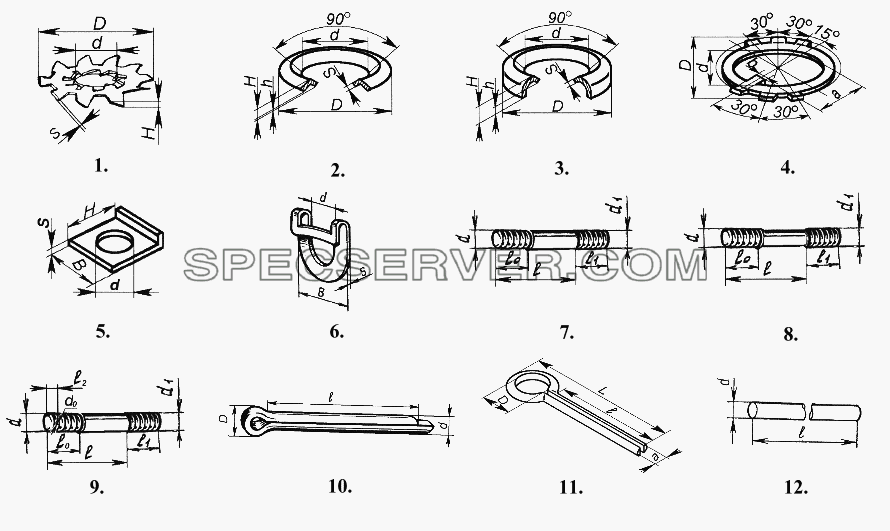

№12 для ЗИЛ-5301 (2006) (список запасных частей)

№12 для ЗИЛ-5301 (2006) (список запасных частей)

Таблица запасных частей

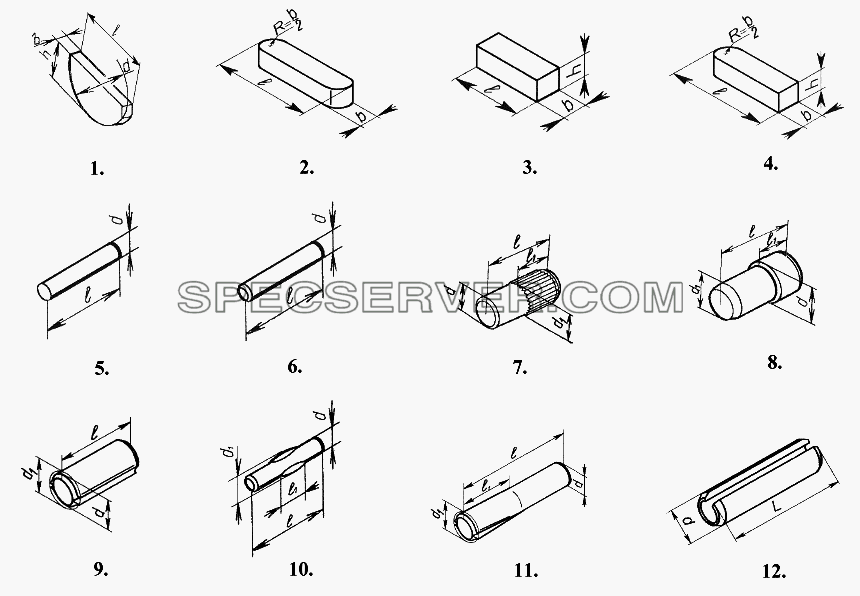

№13 для ЗИЛ-5301 (2006) (список запасных частей)

№13 для ЗИЛ-5301 (2006) (список запасных частей)

№13 для ЗИЛ-5301 (2006) (список запасных частей)

Таблица запасных частей

№ Номер детали Наименование запчасти
1 305518-П29 Шайба
2 252304 Шайба облицовочная (d=6,6, D=16, h=1,5, Н=3,0, S=0,5)
3 252317 Шайба облицовочная (d=4,5, D=11, h=Не менее 0,5, Н=2,5, S=0,4)
4 305810-П29 Шайба стопорная
5 305808-П Шайба замочная
6 416006-П29 Шайба замочная
7 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26)
7 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26)
7 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26)
7 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26)
7 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26)
7 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26)
7 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26)
7 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26)
7 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26)
7 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26)
7 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26)
7 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26)
7 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26)
7 304020-П Шпилька
7 304024-П Шпилька специальная (d=М12х1,25-6g, l=25±0,6, l0=16, d1=М12-6g, l1=15)
7 304050-01 Шпилька специальная (d=М1х1,25-6g, l=35±0,8, l0=22, d1=М10-6g, l1=16)
7 304062-П29 Шпилька специальная (d=М12х1,25-6g, l=40±0,8, l0=30, d1=М12-6g, l1=15)
7 304064-П29 Шпилька специальная (d=М8х1-6g, l=20±0,8, l0=15, d1=М8-2m, l1=12)
7 304070-П8 Шпилька
7 304079-01 Шпилька
7 304083-П29 Шпилька крепления полуоси
7 304084-П29 Шпилька
7 304О98-П29 Шпилька специальная (d=М14х1,5-6g, l=40±0,8, l0=24, d1=М14-2m, l1=22)
7 307111-П29 Шпилька
7 307126-01 Шпилька специальная (d=М14-6g, l=55±0,95, l0=43, d1=М14х1,5-6g, l1=22)
7 307156-П8 Шпилька
7 307159-П29 Шпилька специальная (d=М8-6g, l=14±0,5, l0=9, d1=М8-2m, l1=12)
7 307172-П8 Шпилька
7 307173-П8 Шпилька
7 307179-П8 Шпилька специальная (d=М12х1,25-6g, l=120±1,1, l0=45, d1=М12-6g, l1=24)
7 307183-П8 Шпилька
7 307189-П Шпилька специальная (d=М12-6g, l=215±1,4, l0=40, d1=М12-6g, l1=13)
7 307190-П29 Шпилька специальная (d=М12х1,25-6g, l=50±0,8, l0=30, d1=М12-3n, l1=15)
7 308612-П8 Шпилька
7 308614-П29 Шпилька
7 308618-П8 Шпилька длинная
7 308624-П29 Шпилька
7 308636-П29 Шпилька специальная (d=М12-6g, l=85±1,1, l0=25, d1=М12-2m, l1=20)
7 308639-П29 Шпилька
7 308641-13 Шпилька специальная (d=М20х1,5-6g, l=370±2,0, l0=60, d1=М20х1,5-6g, l1=20)
7 308642-П29 Шпилька крепления кронштейна
7 308650-П29 Шпилька направляющая
7 308651-П29 Шпилька крепления главной передачи
7 308660-П29 Шпилька специальная (d=М16х1,5-6g, l=40±0,8, l0=28, d1=М16х1,5-6g, l1=16)
7 308666-П29 Шпилька
7 308670-П29 Шпилька специальная (d=М10х1,25-6g, l=25±0,7, l0=14, d1=М1х1,25-6g, l1=10)
7 308672-01 Шпилька специальная (d=М16х1,5-6g, l=40±0,8, l0=28, d1=М16х1,5-6g, l1=16)
7 414047-П8 Шпилька специальная (d=М8х1-6g, l=75±1,0, l0=22, d1=М8-6g, l1=10)
7 414062-П8 Шпилька специальная (d=М10х1-6g, l=30±0,7, l0=22, d1=М10-6g, l1=12)
7 414103-П29 Шпилька специальная (d=М12х1,25-6g, l=30±0,7, l0=22, d1=М12-6g, l1=15)
7 414197-П8 Шпилька специальная (d=М16х1,5-6g, l=45±0,8, l0=34, d1=М16-6g, l1=20)
7 414298-П8 Шпилька башмака рессоры стяжная
7 414433-П8 Шпилька
7 481701-П29 Шпилька
7 481706-П29 Шпилька
7 481715-П29 Шпилька корпуса
7 481716-П29 Шпилька специальная (d=М12х1,25-6g, l=55±1,0, l0=30, d1=М12х1,25-2m, l1=15)
7 481724-01 Шпилька
7 481724-01 Шпилька
7 481725-01 Шпилька
7 481726-01 Шпилька специальная (d=М14х1,5-6g, l=55±0,6, l0=45, d1=М14х1,5-6g, l1=18)
8 308658-П Шпилька специальная (d=М6-6g, l=47,5, l0=20, d1=М6-6g, l1=7,5)
9 308601-П Шпилька специальная (d=М8х1-6g, l=75+1,0, l0=16, d1=М8-6g, l1=10, d0=2,5, l2=4,0)
10 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26)
10 258000 Шплинт разводной 1,6 (d=1,4, D=2,8, l=10)
10 258012 Шплинт разводной 2,0 (d=1,8, D=3,6, l=12)
10 258013 Шплинт разводной 2,0 (d=1,8, D=3,6, l=16)
10 258025 Шплинт разводной 2,5 (d=2,3, D=4,6, l=20)
10 258038 Шплинт пальца
10 258039 Шплинт разводной 3,2 (d=2,9, D=5,8, l=20)
10 258040 Шплинт разводной 3,2 (d=2,9, D=5,8, l=25)
10 258041 Шплинт разводной 3,2 (d=2,9, D=5,8, l=32)
10 258053 Шплинт разводной 4,0 (d=3,7, D=7,4, l=25)
10 258054 Шплинт разводной 4,0 (d=3,7, D=7,4, l=32)
10 258056 Шплинт разводной 4,0 (d=3,7, D=7,4, l=40)
10 258069 Шплинт
10 258071 Шплинт разводной 5,0 (d=4,6, D=9,2, l=45)
10 258072 Шплинт разводной 5,0 (d=4,6, D=9,2, l=50)
10 258084 Шплинт разводной 6,3 (d=5,9, D=11,8, l=45)
10 258088 Шплинт разводной 6,3 (d=5,9, D=11,8, l=80)
10 258100 Шплинт разводной 8,0 (d=7,5, D=15,0, l=71)
11 304501-П29 Шплинт разводной, специальный (а=3,4, D=3,5, l=12, L=22)
11 304505-П29 Шплинт
12 258224 Шплинт-проволока (d=0,8, l=150)
12 258234 Шплинт-проволока (d=0,8, l=400)
12 258251 Шплинт-проволока (d=1,2, l=125)
12 258252 Шплинт-проволока (d=1,2, l=150)
12 258253 Шплинт-проволока (d=1,2, l=175)
12 258254 Шплинт-проволока (d=1,2, l=200)
12 258255 Шплинт-проволока (d=1,2, l=225)
12 258260






№ Номер детали Наименование запчасти
1 260402-П Шпонка сегментная оси блока шестерен промежуточного вала коробки передач
1 304902-П Шпонка
1 304905-П Шпонка
1 304918-П Шпонка сегментная
1 304919-П Шпонка
1 304931-П Шпонка сегментная
1 418247-П Шпонка рычага
1 418251-П Шпонка сегментная
1 418255-П Шпонка сегментная
1 418256-П Шпонка сегментная
1 418258-П Шпонка сегментная
1 482702-П Шпонка
2 304928-П Шпонка
2 418321-П Шпонка
2 418355-П Шпонка ведомой конической шестерни
3 304926-П29 Шпонка призматическая специальная (bномин=12, bпред.откл=-0,035, h=8, l=25)
4 304917 Шпонка призматическая специальная (bномин=14, bпред.откл=-0,035, h=10, l=55)
5 258387 Штифт цилиндрический (bномин=4, bпред.откл=-0,075, l=8)
5 258423 Штифт цилиндрический (bномин=6, bпред.откл=-0,075, l=36)
5 258425 Штифт цилиндрический (bномин=6, bпред.откл=-0,075, l=45)
6 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26)
6 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26)
6 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26)
6 258600 Штифт цилиндрический (bномин=3, bпред.откл=-0,025, l=16)
6 258602 Штифт цилиндрический (bномин=3, bпред.откл=-0,025, l=20)
6 258613 Штифт цилиндрический (bномин=4, bпред.откл=-0,030, l=16)
6 258619 Штифт цилиндрический (bномин=4, bпред.откл=-0,030, l=30)
6 258620 Штифт цилиндрический (bномин=4, bпред.откл=-0,030, l=36)
6 258626 Штифт цилиндрический (bномин=5, bпред.откл=-0,030, l=16)
6 305400-П Штифт установочный
6 305416-П Штифт
6 305421-П Штифт цилиндрический (специальный) (bномин=6, bпред.откл=-0,025, l=22)
6 305422 Штифт привода масляного насоса до 1993 г
6 305436 Штифт установочный картера демультипликатора
6 305436 Штифт установочный картера демультипликатора
6 305443-П8 Штифт
6 305443-П8 Штифт
6 305453-П Штифт
6 305455-П Штифт
6 305459 Штифт цилиндрический (специальный) (bномин=18, bпред.откл=-0,018, l=35)
6 305490-П Штифт 2,8Х9,7
6 305490-П Штифт 2,8Х9,7
6 305491-П Штифт установочный
6 305498-П Штифт 2,3Х9,7
6 305498-П Штифт 2,3Х9,7
6 306148-П Штифт цилиндрический (специальный) (bномин=12, bпред.откл=+0,045, l=24)
6 306148-П Штифт цилиндрический (специальный) (bномин=12, bпред.откл=+0,045, l=24)
6 306172-П Штифт установочный
6 306172-П Штифт установочный
6 306178-П Штифт цилиндрический (специальный) (bномин=10, bпред.откл=-0,100, l=30)
6 306196-П Штифт цилиндрический (специальный) (bномин=15, bпред.откл=-0,12, l=84)
6 306199-П29 Штифт установочный
6 484102-1129 Штифт цилиндрический (специальный) (bномин=3,0, bпред.откл=+0,003, l=9)
6 484102-1129 Штифт цилиндрический (специальный) (bномин=3,0, bпред.откл=+0,003, l=9)
6 484107-П29 Штифт
6 484107-П29 Штифт
7 305402-П Штифт
7 305417-П8 Штифт цилиндрический с накаткой (dномин=10, dпред.откл=-0,03, d1=10,35, l=30, l1=16)
7 481120-01 Штифт цилиндрический с накаткой (dномин=4, dпред.откл=-0,08, d1=4,06, l=16, l1=10)
7 484125 Штифт цилиндрический с накаткой (dномин=4, dпред.откл=-0,08, d1=4,06, l=30, l1=30)
8 305412-П Штифт цилиндрический ступенчатый (dномин=6, dпред.откл=-0,16, d1номин=5, d1пред.откл=+0,05, l1=11, l=7)
8 305412-П Штифт цилиндрический ступенчатый (dномин=6, dпред.откл=-0,16, d1номин=5, d1пред.откл=+0,05, l1=11, l=7)
8 305497-П Штифт установочный
8 305497-П Штифт установочный
8 484110 Штифт цилиндрический ступенчатый (dномин=6, dпред.откл=-0,30, d1номин=5, d1пред.откл=-0,18, l1=22, l=13)
9 484103-П29 Штифт с канавками (bномин=4, bпред.откл=-0,075, d1=4,3, l1=9)
10 484104-П29 Штифт
10 484105-П29 Штифт
11 484106-П29 Штифт
12 305490-П Штифт 2,8Х9,7
12 305490-П Штифт 2,8Х9,7
12 305498-П Штифт 2,3Х9,7
12 305498-П Штифт 2,3Х9,7
№14 для ЗИЛ-5301 (2006) (список запасных частей)

№14 для ЗИЛ-5301 (2006) (список запасных частей)

№14 для ЗИЛ-5301 (2006) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 247545 Шуруп с полукруглой головкой по ОСТ37.001.121 (d=4, D=8, Н=2,8, l=16, l0=10)
1 247576 Шуруп с полукруглой головкой по ОСТ37.001.121 (d=5, D=10, Н=3,5, l=22, l0=13)
1 247589 Шуруп с полукруглой головкой по ОСТ37.001.121 (d=6, D=12, Н=4,2, l=18, l0=11)
1 247593 Шуруп с полукруглой головкой по ОСТ37.001.121 (d=6, D=12, Н=4,2, l=35, l0=21)
2 248005 Шуруп с потайной головкой по ОС37.001.119 (d=4, D=7,4, Н=2,2, l=16, l0=10)
2 248007 Шуруп с потайной головкой по ОС37.001.119 (d=4, D=7,4, Н=2,2, l=22, l0=13)
2 248036 Шуруп с потайной головкой по ОС37.001.119 (d=5, D=9,2, Н=2,5, l=25, l0=15)
2 248037 Шуруп с потайной головкой по ОС37.001.119 (d=5, D=9,2, Н=2,5, l=30, l0=18)
2 248056 Шуруп с потайной головкой по ОС37.001.119 (d=6, D=11,0, Н=3,0, l=60, l0=36)
3 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26)
3 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26)
3 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26)
3 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26)
3 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26)
3 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26)
3 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26)
3 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26)
3 Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26)
4 120-2403044 Пластина стопора замочная
4 130-1310346 Зажим оболочки тяги конечный
4 130-3105020-2 Пластина крепления (L=146, l=105,4, В=45, А=20,3, d=23, S=5,0)
4 130-3105020-Б Планка
4 130-5001090 Подкладка крепления задней подвески кабины
4 130-6106106-Б Пластина крепления ограничителя двери
4 130В-2702177 Накладка хомута
4 133ВЯ-1104083 Кронштейн крепления топливных трубопроводов передний
4 164-8521151 Накладка
4 180-8500046 Стяжка хомута

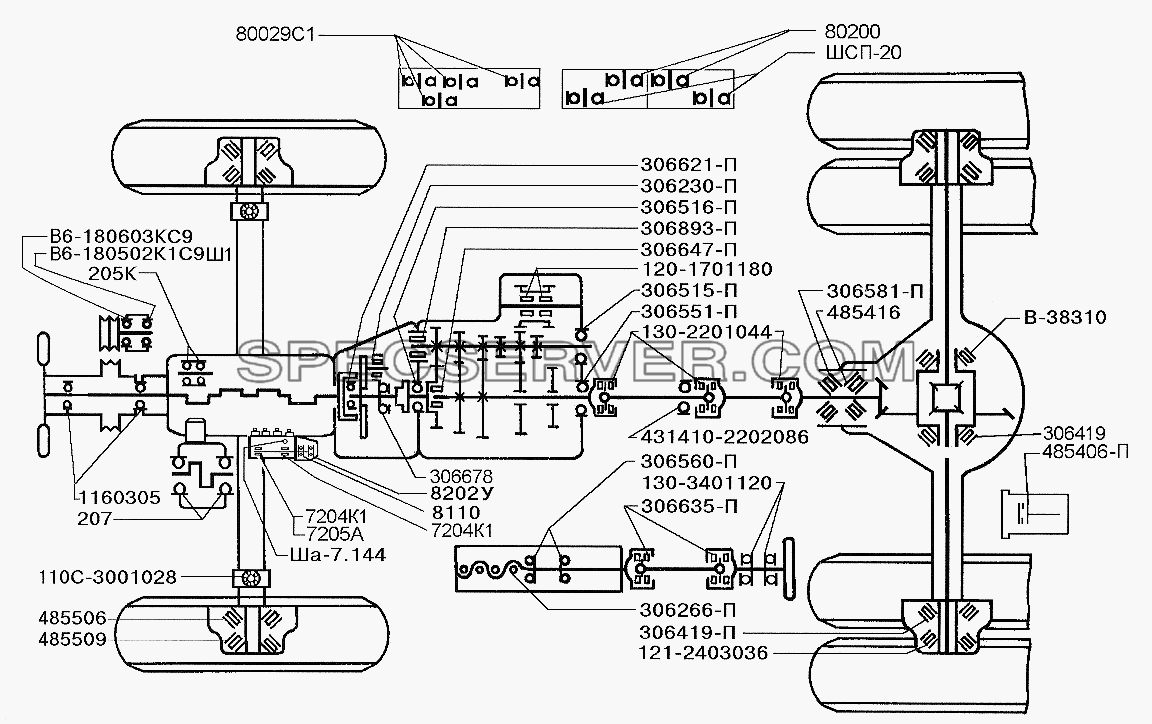

Схема установки подшипников для ЗИЛ-5301 (2006) (список запасных частей)

Схема установки подшипников для ЗИЛ-5301 (2006) (список запасных частей)

Схема установки подшипников для ЗИЛ-5301 (2006) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 110С-3001028 Подшипник упорный
- 1160305 Шарикоподшипник
- 120-1701180 Подшипник роликовый блока шестерен
- 121-2403036 Подшипник роликовый
- 130-2201044 Подшипник игольчатый кардана в сборе
- 130-3401120 Подшипник шариковый в сборе
- 205К Подшипник
- 207 Подшипник
- 306230-П Ролик игольчатый
- 306266-П Шарик 7,144 - 4+/-14
- 306419 Подшипник (7214А)
- 306419-П Подшипник
- 306515-П Подшипник шариковый
- 306516-П Подшипник
- 306551-П Подшипник шариковый
- 306560-П Подшипник шариковый упорный
- 306581-П Подшипник ведущей шестерни (6-7809У)
- 306621-П Подшипник
- 306635-П Подшипник игольчатый
- 306647-П Подшипник роликовый
- 306678 Подшипник
- 306893-П Подшипник роликовый
- 431410-2202086 Подшипник опоры карданного вала с крышкой
- 485406-П Подшипник игольчатый упорный
- 485416 Подшипник
- 485506 Подшипник ступицы в сборе
- 485509 Подшипник ступицы в сборе
- 7204К1 Подшипник
- 7205А Подшипник роликовый конический однорядный 20х47х15
- 80029С1 Подшипник
- 80200 Подшипник
- 8110 Шарикоподшипник
- 8202У Подшипник
- В-38310 Подшипник
- В6-180502К1С9Ш1 Подшипник
- В6-180603КС9 Подшипник
- ША-7.144 Шарик
- ШСП-20 Подшипник
