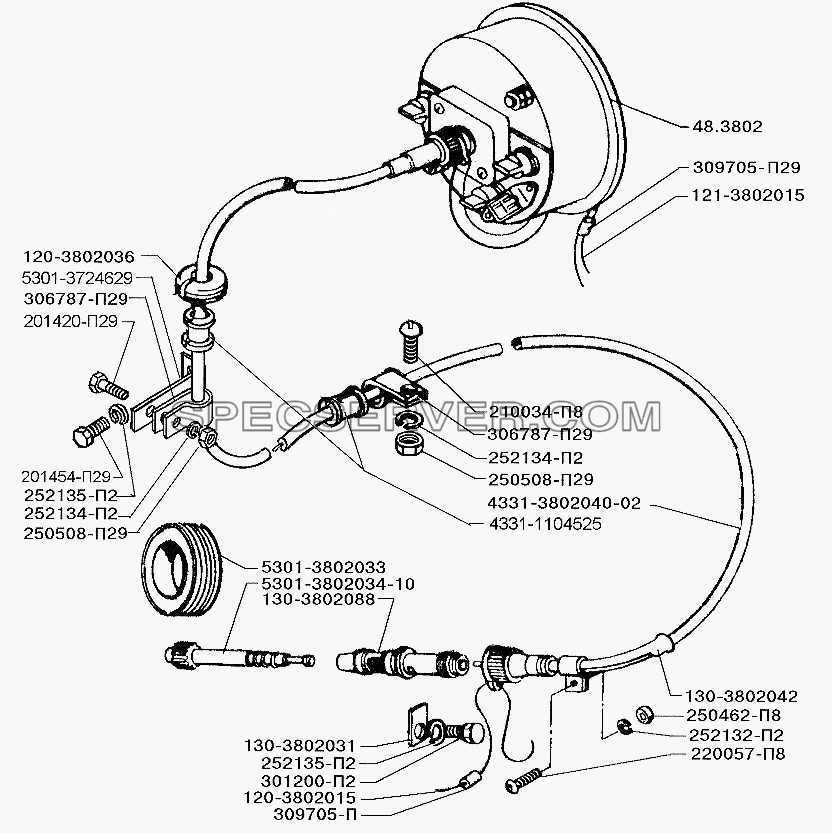

Запчасти: Установка гибкого вала привода спидометра для ЗИЛ-5301 (2006)
Установка гибкого вала привода спидометра для ЗИЛ-5301 (2006) (список запасных частей)
Таблица запасных частей

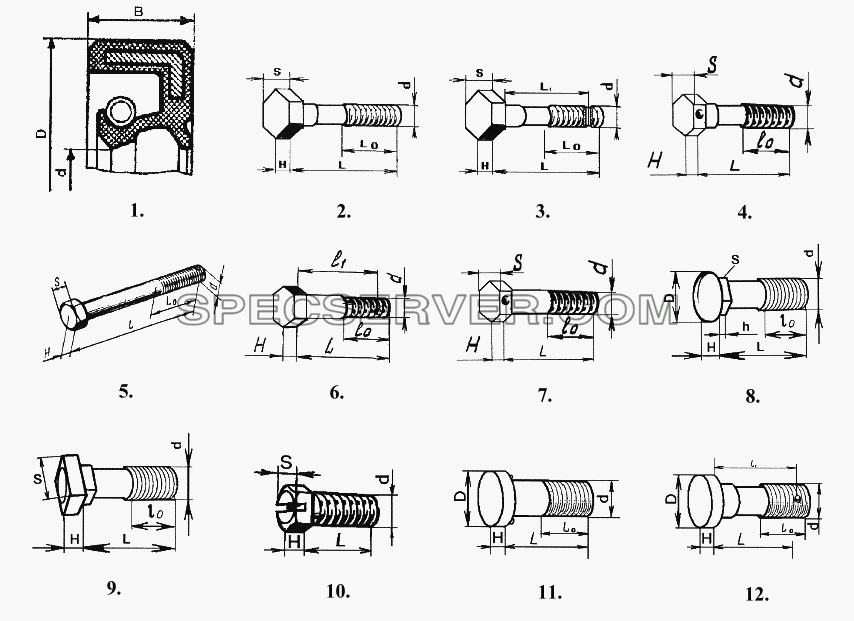

Запчасти: №1 для ЗИЛ-5301 (2006)
№1 для ЗИЛ-5301 (2006) (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
130-340143 |
Манжета (d=22, D=34, В=5) |
1 |
|
1309837 |
Манжета (d=58, D=84, В=16) |
1 |
|
307232-П |
Манжета в сборе |
1 |
|
307600-П |
Манжета |
1 |
|
307606-П |
Манжета в сборе |
1 |
|
309754 |
Манжета (d=42, D=58, В=10) |
1 |
|
309825-П |
Манжета крышки заднего подшипника |
1 |
|
309827-П |
Манжета в сборе |
1 |
|
4331-3401029 |
Манжета уплотнительная |
1 |
|
4331-3401030 |
Манжета наружная вала сошки в сборе |
1 |
|
486500 |
Манжета |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
200213 |
Болт с шестигранной головкой и направляющим подголовком (d=М6, S=10, Н=4±0,24, L=35±0,80, L0=18) |
2 |
|
200217 |
Болт с шестигранной головкой и направляющим подголовком (d=М6, S=10, Н=4±0,24, L=45±0,80, L0=18) |
2 |
|
200219 |
Болт с шестигранной головкой и направляющим подголовком (d=М6, S=10, Н=4±0,24, L=50±0,80, L0=18) |
2 |
|
200220 |
Болт с шестигранной головкой и направляющим подголовком (d=М6, S=10, Н=4±0,24, L=55±0,95, L0=18) |
2 |
|
200223 |
Болт с шестигранной головкой и направляющим подголовком (d=М6, S=10, Н=4±024, L=70±0,95, L0=18) |
2 |
|
200265 |
Болт с шестигранной головкой и направляющим подголовком (d=М8, S=12, Н=5±0,24, L=40±0,80, L0=22) |
2 |
|
200267 |
Болт с шестигранной головкой и направляющим подголовком (d=М8, S=12, Н=5±0,24, L=45±0,80, L0=22) |
2 |
|
200269 |
Болт с шестигранной головкой и направляющим подголовком (d=М8, S=12, Н=5±0,24, L=50±0,80, L0=22) |
2 |
|
200270 |
Болт с шестигранной головкой и направляющим подголовком (d=М8, S=12, Н=5±0,24, L=55±0,952, L0=22) |
2 |
|
200271 |
Болт с шестигранной головкой и направляющим подголовком (d=М8, S=12, Н=5±0,24, L=60±0,95) |
2 |
|
200272 |
Болт с шестигранной головкой и направляющим подголовком (d=М8, S=12, Н=5±0,24, L=65±0,95, L0=22) |
2 |
|
200273 |
Болт с шестигранной головкой и направляющим подголовком (d=М8, S=12, Н=5±0,24, L=70±0,95, L0=22) |
2 |
|
200274 |
Болт с шестигранной головкой и направляющим подголовком (d=М8, S=12, Н=5±0,24, L=75±095, L0=22) |
2 |
|
200276 |
Болт с шестигранной головкой и направляющим подголовком (d=М8, S=12, Н=5±0,24, L=85±1,10, L0=22) |
2 |
|
200277 |
Болт с шестигранной головкой и направляющим подголовком (d=М8, S=12, Н=5±0,24, L=90±1,10, L0=22) |
2 |
|
200315 |
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=40±0,80, L0=26) |
2 |
|
200319 |
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=50±0,80, L0=26) |
2 |
|
200320 |
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=55+095, L0=26) |
2 |
|
200321 |
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=60±095, L0=26) |
2 |
|
200322 |
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=65±0,95, L0=26) |
2 |
|
200323 |
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70±0,95, L0=26) |
2 |
|
200324 |
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=75±0,95, L0=26) |
2 |
|
200326 |
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=85±1,10, L0=26) |
2 |
|
200327 |
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=90±1,10, L0=26) |
2 |
|
200329 |
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=100±1,10, L0=26) |
2 |
|
200332 |
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=115±1,10, L0=26) |
2 |
|
200333 |
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=120±1,10, L0=26) |
2 |
|
200367 |
Болт с шестигранной головкой и направляющим подголовком (d=М12, S=17, Н=±0,29, L=45±0,80, L0=30) |
2 |
|
200369 |
Болт с шестигранной головкой и направляющим подголовком (d=М12, S=17, Н=7±0,29, L=50±0,80, L0=30) |
2 |
|
200371 |
Болт с шестигранной головкой и направляющим подголовком (d=М12, S=17, Н=7±0,29, L=60±0,95, L0=30) |
2 |
|
200372 |
Болт с шестигранной головкой и направляющим подголовком (d=М12, S=17, Н=7±0,29, L=65±0,95, L0=30) |
2 |
|
200373 |
Болт с шестигранной головкой и направляющим подголовком (d=М12, S=17, Н=7±0,29, L=70±0,95, L0=30) |
2 |
|
200374 |
Болт с шестигранной головкой и направляющим подголовком (d=М12, S=17, Н=7±0,29, L=75±0,95, L0=30) |
2 |
|
200376 |
Болт с шестигранной головкой и направляющим подголовком (d=М12, S=17, Н=7±0,29, L=85±1,10, L0=30) |
2 |
|
200380 |
Болт с шестигранной головкой и направляющим подголовком (d=М12, S=17, Н=7±0,29, L=105±1,10, L0=30) |
2 |
|
200382 |
Болт с шестигранной головкой и направляющим подголовком (d=М12, S=17, Н=7±0,29, L=115±1,10, L0=30) |
2 |
|
200393 |
Болт с шестигранной головкой и направляющим подголовком (d=М12х1,25, S=17, Н=7±0,29, L=45±0,80, L0=30) |
2 |
|
200395 |
Болт с шестигранной головкой и направляющим подголовком (d=М12х1,25, S=17, Н=7±0,29, L=50±080, L0=30) |
2 |
|
200397 |
Болт с шестигранной головкой и направляющим подголовком (d=М12х1,25, S=17, Н=7±0,29, L=60±0,95, L0=30) |
2 |
|
200400 |
Болт с шестигранной головкой и направляющим подголовком (d=М12х1,25, S=17, Н=7±0,29, L=75±0,95, L0=30) |
2 |
|
200413 |
Болт с шестигранной головкой и направляющим подголовком (d=М12х1,25, S=17, Н=7±0,29, L=160±1,25, L0=36) |
2 |
|
200460 |
Болт с шестигранной головкой и направляющим подголовком (d=М10х1,25, S=14, Н=6±0,24, L=75±0,95, L0=26) |
2 |
|
200865 |
Болт с шестигранной головкой и направляющим подголовком (d=М16, S=22, Н=9±0,29, L=65±0,95, L0=38) |
2 |
|
200959-П8 |
Болт |
2 |
|
301003 |
Болт с шестигранной головкой и направляющим подголовком (d=М16, S=22, Н=9±0,29, L=85±1,10, L0=38) |
2 |
|
301004 |
Болт с шестигранной головкой и направляющим подголовком (d=М12, S=17, Н=7±0,29, L=80±0,95, L0=39) |
2 |
|
301057-П |
Болт |
2 |
|
301236-01 |
Болт |
2 |
|
301339 |
Болт с шестигранной головкой и направляющим подголовком (d=М12, S=17, Н=7±0,29, L=75±0,95, L0=30) |
2 |
|
301340-П |
Болт |
2 |
|
301341-П |
Болт |
2 |
|
301342-П |
Болт |
2 |
|
301347-П29 |
Болт |
2 |
|

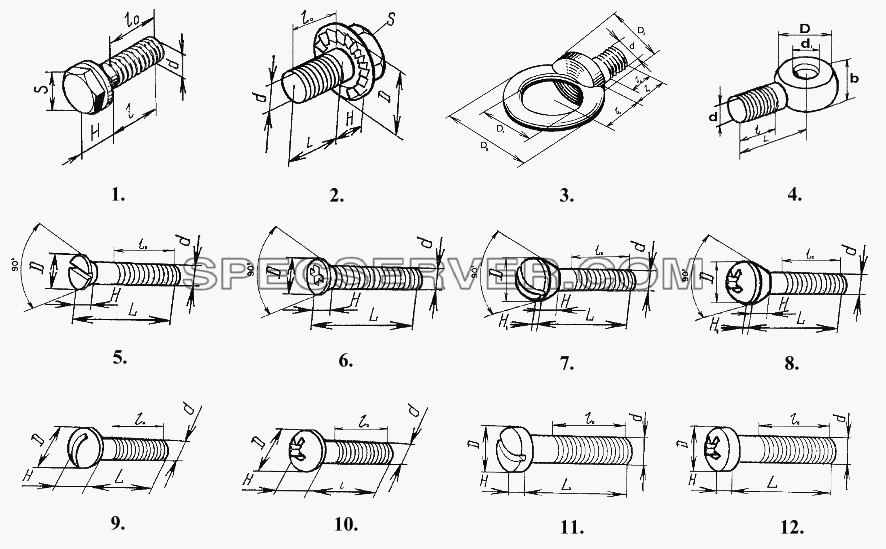

№2 для ЗИЛ-5301 (2006) (список запасных частей)
№2 для ЗИЛ-5301 (2006) (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
301406-01 |
Болт |
1 |
|
301407-01 |
Болт |
1 |
|
301408-01 |
Болт |
1 |
|
301409-01 |
Болт крепления картера сцепления (самоконтрящ.) |
1 |
|
301412-01 |
Болт |
1 |
|
301413-01 |
Болт |
1 |
|
301415-01 |
Болт |
1 |
|
301417-01 |
Болт |
1 |
|
301418-01 |
Болт |
1 |
|
301419-01 |
Болт фланцевый (d=М12х1,25, S=17, D=24, Н=10,8, L=100±0,7, l0=30) |
1 |
|
301421-01 |
Болт фланцевый (d=М12х1,25, S=17, D=24, Н=10,8, L=120±0,7, l0=30) |
1 |
|
301422-01 |
Болт |
1 |
|
301424-01 |
Болт |
1 |
|
301425-01 |
Болт |
1 |
|
301426-01 |
Болт |
1 |
|
301427-01 |
Болт |
1 |
|
301428-01 |
Болт самоконтрящийся (задние крышки вторичного вала, крышки первичного вала, выходного вала и маслян |
1 |
|
301429-01 |
Болт |
1 |
|
301431-01 |
Болт |
1 |
|
301433-01 |
Болт |
1 |
|
301434-01 |
Болт |
1 |
|
301436-01 |
Болт |
1 |
|
301437-01 |
Болт |
1 |
|
301438-01 |
Болт |
1 |
|
301439-01 |
Болт фланцевый (d=М8, S=10, D=16,2, Н=7,6, L=30±0,40, l0=22) |
1 |
|
301440-01 |
Болт фланцевый (d=М8, S=10, D=16,2, Н=7,6, L=35±0,50, l0=22) |
1 |
|
301441-01 |
Болт фланцевый (d=М8, S=10, D=16,2, Н=7,6, L=40±0,50, l0=22) |
1 |
|
301442-01 |
Болт фланцевый (d=М8, S=10, D=16,2, Н=7,6, L=45±0,50, l0=22) |
1 |
|
301444-01 |
Болт |
1 |
|
301445-01 |
Болт |
1 |
|
301446-01 |
Болт крепления топливного насоса высокого давления |
1 |
|
301447-01 |
Болт |
1 |
|
301448-01 |
Болт фланцевый (d=М6, S=8, D=13, Н=6,3, L=16±0,35, l0=16) |
1 |
|
301449-01 |
Болт фланцевый (d=М6, S=8, D=13, Н=6,3, L=20±0,40, l0=20) |
1 |
|
301452-01 |
Болт |
1 |
|
301505-01 |
Болт фланцевый (d=М01х1,25, S=13, D=24, Н=8,6, L=110±0,7, l0=26) |
1 |
|
301568-П29 |
Болт |
2 |
|
301588 |
Болт самостопорящийся специальный (d=М12х1,25, S=19, Н=8, L=30±0,8, l0=30) |
3 |
|
301545-П8 |
Рым-болт (d=М20х1,5, D1=40, D2=72, D3=40, l0=32, l1=38, l2=35) |
3 |
|
302147-П8 |
Рым-болт цепи прицепа |
4 |
|
130-3508043 |
Тяга |
4 |
|
157-3909459 |
Болт откидной (d=М10, d1=7,0, D=14, L=75, l=60, b=10) |
4 |
|
157-3909465 |
Болт откидной (d=М10, d1=7,0, D=14, L=45, l=30, b=10) |
4 |
|
301596-01 |
Болт откидной |
5 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
5 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
5 |
|
221551 |
Винт с потайной головкой (d=М4, D=7,4, Н=2,2, L=10±0,45, l0=10) |
5 |
|
221552 |
Винт с потайной головкой (d=М4, D=7,4, Н=2,2, L=12±0,55, l0=12) |
5 |
|
221577 |
Винт с потайной головкой (d=М5, D=9,2, Н=2,5, L=10±0,45, l0=10) |
5 |
|
221580 |
Винт с потайной головкой (d=М5, D=9,2, Н=2,5, L=16±0,55, l0=16) |
5 |
|
221582 |
Винт с потайной головкой (d=М5, D=9,2, Н=2,5, L=20±0,65, l0=20) |
5 |
|
221586 |
Винт с потайной головкой (d=М5, D=9,2, Н=2,5, L=30±0,65, l0=30) |
5 |
|
221603 |
Винт с потайной головкой (d=М6, D=11,0, Н=3,0, L=12±0,55, l0=12) |
5 |
|
221604 |
Винт с потайной головкой (d=М6, D=11,0, Н=3,0, L=14±0,55, l0=14) |
5 |
|
221605 |
Винт с потайной головкой (d=М6, D=11,0, Н=3,0, L=16±0,55, l0=16) |
5 |
|
221607 |
Винт с потайной головкой (d=М6, D=11,0, Н=3,0, L=20±0,65, l0=20) |
5 |
|
221609 |
Винт с потайной головкой (d=М6, D=11,0, Н=3,0, L=25±0,65, l0=25) |
5 |
|
221611 |
Винт с потайной головкой (d=М6, D=11,0, Н=3,0, L=30±0,65, l0=30) |
5 |
|
221662 |
Винт с потайной головкой (d=М8, D=14,5, Н=4,0, L=16±0,55, l0=16) |
5 |
|
221664 |
Винт с потайной головкой (d=М8, D=14,5, Н=4,0, L=20±0,65, l0=20) |
5 |
|
221666 |
Винт с потайной головкой (d=М8, D=14,5, Н=4,0, L=25±0,65, l0=25) |
5 |
|
221677 |
Винт с потайной головкой (d=М8, D=14,5, Н=4,0, L=55±0,95, l0=22) |
5 |
|
302059-01 |
Винт с потайной головкой (d=М6, D=11,0, Н=3,0, L=25±0,65, l0=25) |
5 |
|
302148-П29 |
Винт крепления барабана |
5 |
|
302165-13 |
Винт с потайной головкой (d=М8, D=14,5, Н=4,0, L=25±0,8, l0=25) |
5 |
|
302165-П52 |
Винт |
5 |
|
302193-П8 |
Винт с потайной головкой (d=М8, D=14,5, Н=4,0, L=40±0,8, l0=40) |
6 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
6 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
6 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
6 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
6 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
6 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
6 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
6 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
7 |
|
222963 |
Винт с полупотайной головкой (d=М3, D=5,6, Н=1,65, Н1=0,75, L=8±0,45, l0=8) |
7 |
|
223010 |
Винт с полупотайной головкой (d=М4, D=7,4, Н=2,2, Н1=1,00, L=8±0,45, l0=8) |
7 |
|
223012 |
Винт с полупотайной головкой (d=М4, D=7,4, Н=2,2, Н1=1,00, L=12±0,55, l0=12) |
7 |
|
223040 |
Винт с полупотайной головкой (d=М5, D=9,2, Н=2,2, Н1=1,25, L=16±0,25, l0=16) |
7 |
|
223046 |
Винт с полупотайной головкой (d=М5, D=9,2, Н=2,5, Н1=1,25, L=30±0,65, l0=30) |
7 |
|
223048 |
Винт с полупотайной головкой (d=М5, D=9,2, Н=2,5, Н1=1,25, L=35±0,80, l0=16) |
7 |
|
223050 |
Винт с полупотайной головкой (d=М5, D=9,2, Н=2,5, Н1=1,25, L=40±0,80, l0=16) |
7 |
|
223052 |
Винт с полупотайной головкой (d=М5, D=9,2, Н=2,5, Н1=1,25, L=45±0,80, l0=16) |
7 |
|
223063 |
Винт с полупотайной головкой (d=М6, D=11,0, Н=3,0, Н1=1,50, L=12±0,55, l0=12) |
7 |
|
223071 |
Винт с полупотайной головкой (d=М6, D=11,0, Н=3,0, Н1=1,50, L=30±0,65, l0=30) |
8 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
8 |
|
302063-20 |
Винт |
8 |
|
302064-20 |
Винт |
9 |
|
220001 |
Винт с полукруглой головкой (d=М3, S=5,5, Н=2,1, L=6±0,38, l0=6) |
9 |
|
220003 |
Винт с полукруглой головкой (d=М3, S=5,5, Н=2,1, L=8±045, l0=8) |
9 |
|
220048 |
Винт с полукруглой головкой (d=М4, S=7,0, Н=2,8, L=6±0,38, l0=6) |
9 |
|
220050 |
Винт с полукруглой головкой (d=М4, S=7,0, Н=2,8, L=8±0,45, l0=8) |
9 |
|
220051 |
Винт с полукруглой головкой (d=М4, S=7,0, Н=2,8, L=10±0,45, l0=10) |
9 |
|
220052 |
Винт с полукруглой головкой (d=М4, S=7,0, Н=2,8, L=12±0,55, l0=12) |
9 |
|
220054 |
Винт с полукруглой головкой (d=М4, S=7,0, Н=2,8, L=16±0,55, l0=16) |
9 |
|
220056 |
Винт с полукруглой головкой (d=М4, S=7,0, Н=2,8, L=20±0,65, l0=20) |
9 |
|

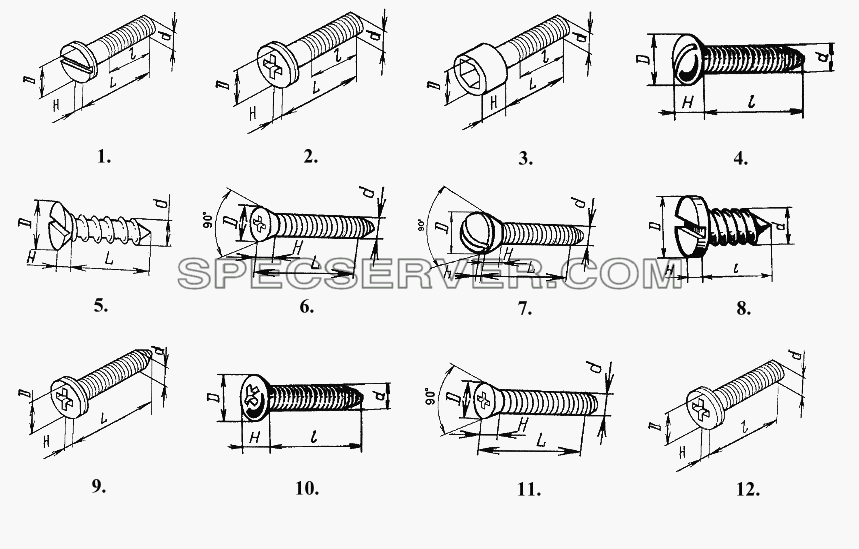

№3 для ЗИЛ-5301 (2006) (список запасных частей)
№3 для ЗИЛ-5301 (2006) (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
224571 |
Винт с плоской головкой (d=М4, S=8, Н=2,0, L=10±0,45, l0=10) |
1 |
|
224574 |
Винт с плоской головкой (d=М4, S=8, Н=2,0, L=16±0,55, l0=16) |
1 |
|
224600 |
Винт с плоской головкой (d=М5, S=10, Н=2,5, L=16±0,55, l0=16) |
1 |
|
224604 |
Винт с плоской головкой (d=М5, S=10, Н=2,5, L=25±0,65, l0=25) |
1 |
|
224621 |
Винт с плоской головкой (d=М6, S=12, Н=3,0, L=8±0,45, l0=8) |
1 |
|
224623 |
Винт с плоской головкой (d=М6, S=12, Н=3,0, L=12±0,55, l0=12) |
1 |
|
224627 |
Винт с плоской головкой (d=М6, S=12, Н=3,0, L=20±0,65, l0=20) |
1 |
|
224629 |
Винт с плоской головкой (d=М6, S=12, Н=3,0, L=25±0,65, l0=25) |
1 |
|
224682 |
Винт с плоской головкой (d=М8, S=16, Н=4,0, L=16±0,55, l0=16) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
3 |
|
301597-01 |
Болт |
3 |
|
302132 |
Винт с цилиндрической головкой и шестигранным углублением под ключ (d=М10х1,25, D=16, S=8, Н=10, L=40±0,6, l0=32) |
4 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
4 |
|
240020 |
Винт с полукруглой головкой и заостренным концом стержня (d=4, D=7,0, Н=2,8, L=18) |
4 |
|
240036 |
Винт с полукруглой головкой и заостренным концом стержня (d=5, D=8,5, Н=3,5, L=12) |
4 |
|
240038 |
Винт с полукруглой головкой и заостренным концом стержня (d=5, D=8,5, Н=3,5, L=18) |
5 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
5 |
|
240222 |
Винт с потайной головкой и заостренным концом стержня (d=4, D=7,4, Н=2,2, L=25) |
6 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
7 |
|
240618 |
Винт с полупотайной головкой и заостренным концом стержня (d=4, D=7,4, Н=2,2, L=12) |
8 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
8 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
8 |
|
240806 |
Винт с плоской головкой и заостренным концом стержня (d=3, D=6,0, Н=1,5, L=10) |
8 |
|
240818 |
Винт с плоской головкой и заостренным концом стержня (d=4, D=8,0, Н=2,0, L=12) |
8 |
|
240819 |
Винт с плоской головкой и заостренным концом стержня (d=4, D=8,0, Н=2,0, L=16) |
8 |
|
240845 |
Винт с плоской головкой и заостренным концом стержня (d=6, D=12,0, Н=3,0, L=12) |
9 |
|
440463-П29 |
Винт с плоской головкой и заостренным концом стержня (d=4, D=8,0, Н=2,0, L=16±0,6) |
10 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
10 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
11 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
12 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |

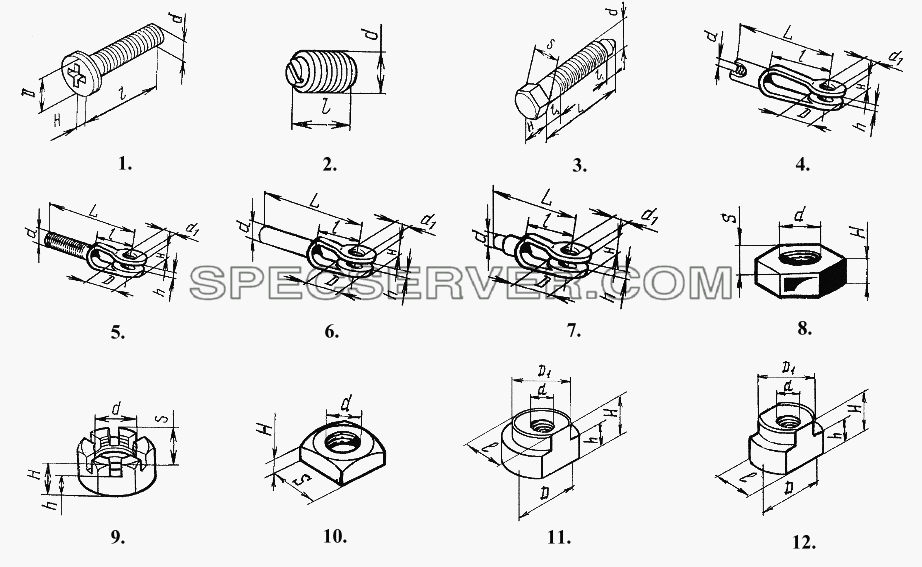

№4 для ЗИЛ-5301 (2006) (список запасных частей)
№4 для ЗИЛ-5301 (2006) (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
302153-П8 |
Винт специальный (d=М5, D=10, Н=3,0, L=16) |
2 |
|
242202-П29 |
Винт |
2 |
|
302054-П18 |
Винт с прямым шлицем (d=М4, D=6±0,40) |
2 |
|
302092-П |
Винт с прямым шлицем (d=М8, D=13±0,70) |
2 |
|
302198-П29 |
Винт |
2 |
|
302199-П29 |
Винт |
2 |
|
302200-П29 |
Винт установочный |
2 |
|
302201-П29 |
Винт нижней крышки |
2 |
|
402008-П29 |
Винт с прямым шлицем (d=М5, D=6±0,40) |
2 |
|
402019-П29 |
Винт |
2 |
|
402130-П29 |
Винт |
2 |
|
402132-П29 |
Винт с прямым шлицем (d=М5, D=12±0,60) |
3 |
|
302203-П29 |
Винт |
4 |
|
100-3519238 |
Вилка штока |
4 |
|
122-2104136 |
Вилка тяг резьбовая |
4 |
|
164-3519060 |
Вилка резьбовая (d=М12х1,25, d1=12, h=12,5, Н=28, L=45, l=25) |
4 |
|
307025 |
Вилка резьбовая (d=М8, d1=8,0, h=8,0, Н=19, L=48, l=36) |
4 |
|
307026-01 |
Вилка |
4 |
|
307110-П |
Вилка резьбовая (d=М12х1,25, d1=12, h=6,5, Н=21, L=75, l=47) |
4 |
|
487901-01 |
Вилка |
4 |
|
509501 |
Вилка резьбовая (d=М6, d1=6,0, h=6,0, Н=15, L=36, l=25) |
4 |
|
509504-П29 |
Вилка |
5 |
|
307015-П |
Вилка |
6 |
|
432003-П |
Вилка приварная (d=10, d1=10, S=10, Н=24, L=55, l=25) |
6 |
|
432004-П |
Вилка приварная (d=12, d1=12, S=12, Н=27, L=60, l=30) |
6 |
|
509551-П |
Вилка приварная (d=6, d1=6, S=6, Н=15, L=40, l=15) |
6 |
|
509552-П |
Вилка приварная (d=8, d1=8, S=8, Н=19, L=50, l=20) |
7 |
|
133Г1-3504055 |
Вилка приварная (d=18,5, d1=10, S=10, Н=19, L=65, l=35) |
7 |
|
307018-П29 |
Вилка приварная (d=16, d1=12, S=14,5, Н=29, L=65, l=47) |
7 |
|
307020-П |
Вилка приварная (d=12, d1=12, S=6,5, Н=21, L=45, l=25) |
8 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
8 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
8 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
8 |
|
250458 |
Гайка шестигранная (d=М3, S=5,5, Н=2,4) |
8 |
|
250462 |
Гайка шестигранная (d=М4, S=7, Н=3,2) |
8 |
|
250464 |
Гайка шестигранная (d=М5, S=8, Н=4,7) |
8 |
|
250508 |
Гайка шестигранная (d=М6, S=10, Н=5,2) |
8 |
|
250510 |
Гайка шестигранная (d=М8, S=13, Н=6,8) |
8 |
|
250511 |
Гайка шестигранная (d=М8х1, S=13, Н=6,8) |
8 |
|
250512 |
Гайка шестигранная (d=М10, S=17, Н=8,4) |
8 |
|
250513-П29 |
Гайка |
8 |
|
250514 |
Гайка шестигранная (d=М12, S=19, Н=10,8) |
8 |
|
250515 |
Гайка шестигранная (d=М12х1,25, S=19, Н=10,8) |
8 |
|
250517 |
Гайка шестигранная (d=М10х1,25, S=17, Н=8,4) |
8 |
|
250523 |
Гайка шестигранная (d=М10х1,25, S=17, Н=8,4) |
8 |
|
250538 |
Гайка шестигранная (d=М12, S=19, Н=10,8) |
8 |
|
250558 |
Гайка шестигранная (d=М14, S=22, Н=12,8) |
8 |
|
250559 |
Гайка шестигранная (d=М14х1,5, S=22, Н=12,8) |
8 |
|
250560 |
Гайка шестигранная (d=М16, S=24, Н=14,8) |
8 |
|
250561 |
Гайка шестигранная (d=М16х1,5, S=24, Н=14,8) |
8 |
|
250562-П29 |
Гайка шестигранная специальная (d=М18, S=27, Н=14) |
8 |
|
250565 |
Гайка шестигранная (d=М20х1,5, S=30, Н=18) |
8 |
|
250608 |
Гайка шестигранная (d=М6, S=10, Н=3,2) |
8 |
|
250610 |
Гайка шестигранная (d=М8, S=13, Н=4,0) |
8 |
|
250612 |
Гайка |
8 |
|
250614 |
Гайка шестигранная (d=М12, S=19, Н=6) |
8 |
|
250615 |
Гайка шестигранная (d=М12х1,25, S=19, Н=6) |
8 |
|
250633 |
Гайка шестигранная (d=М14, S=22, Н=7) |
8 |
|
250634 |
Гайка шестигранная (d=М14х1,5, S=22, Н=7) |
8 |
|
250635 |
Гайка шестигранная (d=М16, S=24, Н=8) |
8 |
|
250636 |
Гайка шестигранная (d=М16х1,5, S=24, Н=8) |
8 |
|
250638 |
Гайка шестигранная (d=М18х1,5, S=27, Н=9) |
8 |
|
250639-П8 |
Гайка |
8 |
|
250640 |
Гайка шестигранная (d=М20х1,5, S=30, Н=10) |
8 |
|
250691 |
Гайка шестигранная (d=М16х1,5, S=24, Н=19) |
8 |
|
303010-П29 |
Гайка шестигранная специальная (d=М12х1,25, S=19, Н=10) |
8 |
|
303014-П29 |
Гайка |
8 |
|
303024-П29 |
Гайка |
8 |
|
303025-П29 |
Гайка шестигранная специальная (d=М24х1,5, S=36, Н=8) |
8 |
|
303040-П29 |
Гайка шестигранная специальная (d=М22х1,5, S=32, Н=32) |
8 |
|
303064-П |
Гайка |
8 |
|
303094-П29 |
Гайка |
8 |
|
303094-П8 |
Гайка |
8 |
|
303108-01 |
Гайка |
8 |
|
303111-П8 |
Гайка |
8 |
|
303112-П8 |
Гайка |
8 |
|
303113-П |
Гайка |
8 |
|
303117-П29 |
Гайка шестигранная специальная (d=М10х1, S=14, Н=4) |
8 |
|
303129-П29 |
Гайка |
8 |
|
303158-П29 |
Гайка шестигранная специальная (d=М16, S=24, Н=19) |
8 |
|
303243-П29 |
Гайка |
8 |
|
303257-П29 |
Контргайка |
8 |
|
303258-П29 |
Гайка |
8 |
|
303274-П29 |
Гайка шестигранная специальная (d=М20х1,5, S=32, Н=16) |
8 |
|
303330-П29 |
Гайка |
8 |
|
307439-П |
Гайка |
8 |
|
307446-01 |
Гайка шестигранная специальная (d=М12, S=19, Н=10) |
8 |
|
413018-П29 |
Гайка |
8 |
|
413033-П29 |
Гайка |
8 |
|
413034-П29 |
Гайка |
8 |
|
853524-П |
Гайка шестигранная специальная (d=М18х1,5, S=27, Н=18) |
9 |
|
250869 |
Гайка шестигранная прорезная (d=М12х1х25, S=19, Н=15, h=10) |
9 |
|
250870 |
Гайка шестигранная прорезная (d=М14х1,5, S=22, Н=16, h=11) |
9 |
|
250871 |
Гайка шестигранная прорезная (d=М16х1,5, S=24, Н=19, h=13) |
9 |
|
250875 |
Гайка шестигранная прорезная (d=М10х1,25, S=17, Н=12, h=8) |
9 |
|
250907 |
Гайка шестигранная прорезная (d=М18х5, S=27, Н=21, h=15) |
9 |
|

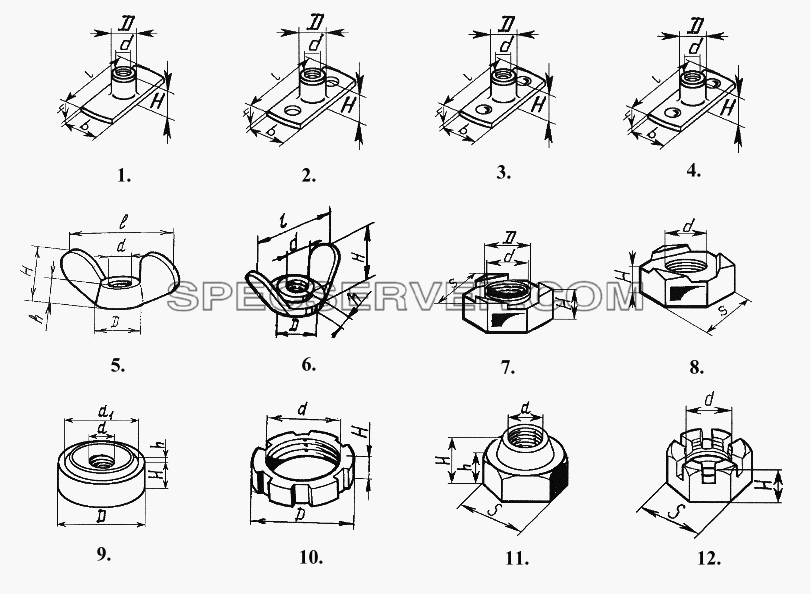

№5 для ЗИЛ-5301 (2006) (список запасных частей)
№5 для ЗИЛ-5301 (2006) (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
251350 |
Удлиненная фланцевая гайка (d=М5, Н=5,0, b=13, h=1,2, D=6,5, l=22) |
2 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
2 |
|
251356 |
Удлиненная фланцевая гайка (d=М6, Н=6,5, b=13, h=1,5, D=8,0, l=22) |
3 |
|
251361-П |
Гайка |
4 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
4 |
|
251365-П |
Удлиненная фланцевая гайка (d=М5, Н=5,0, b=13, h=1,2, D=6,5, l=22) |
4 |
|
251368-П |
Удлиненная фланцевая гайка (d=М8, Н=8,0, b=13, h=1,8, D=10,0, l=22) |
5 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
5 |
|
303145-01 |
Гайка |
6 |
|
303182-П29 |
Гайка-барашек специальная (d=М10, D=18, Н=30, h=17, l=45) |
7 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
7 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
7 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
7 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
7 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
7 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
8 |
|
303126 |
Гайка приварная шестигранная, специальная (d=М5, Н=5,5, S=13) |
8 |
|
303301-П |
Гайка приварная шестигранная, специальная (d=М8, Н=6, S=13) |
9 |
|
120-3513024 |
Бонка (d=КГ1/4", D=25, d1=17,0, Н=9,5, h=2,0) |
9 |
|
130-3513033-Б |
Бонка (d=КГ1/4", D=18, d1=14,0, Н=14,0, h=2,0) |
9 |
|
130-3519026 |
Бонка (d=М12, D=18, d1=12,7, Н=13,0, h=1,0) |
9 |
|
157-1009028 |
Бонка (d=КГ3/8", D=36, d1=29,0, Н=11,5, h=2,5) |
9 |
|
164-1009025 |
Бонка (d=М24х1,5, D=30, d1=21,0, Н=9,5, h=2,5) |
9 |
|
303276-П |
Бонка (d=КГ1/3", D=22, d1=19,0, Н=9,0, h=2,0) |
9 |
|
4331-3513023-10 |
Бонка (d=М22х1,5, D=30, d1=26,0, Н=14,5, h=2,5) |
10 |
|
120-1701061 |
Гайка круглая шлицевая (d=М33х1,5, D=46, S=39, Н=9, b=6) |
10 |
|
303105-П29 |
Гайка |
11 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
11 |
|
|
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, Н=6±0,24, L=70+0,95, L0=26) |
11 |
|
251649-П29 |
Гайка |
11 |
|
303118-П29 |
Гайка самостопорящаяся |
12 |
|
302820-П2 |
Гайка |
12 |
|
303261-П29 |
Гайка самостопорящаяся |
| |
