Volvo Engine Brake VE D12, D12A, D12B. Manual - part 12

48

Group 25

Service Procedures

Service Procedures

2145-04-04-02
Rocker Arm, Overhaul

Special tools: 9996716, 9998344

Repair kit: 8148353

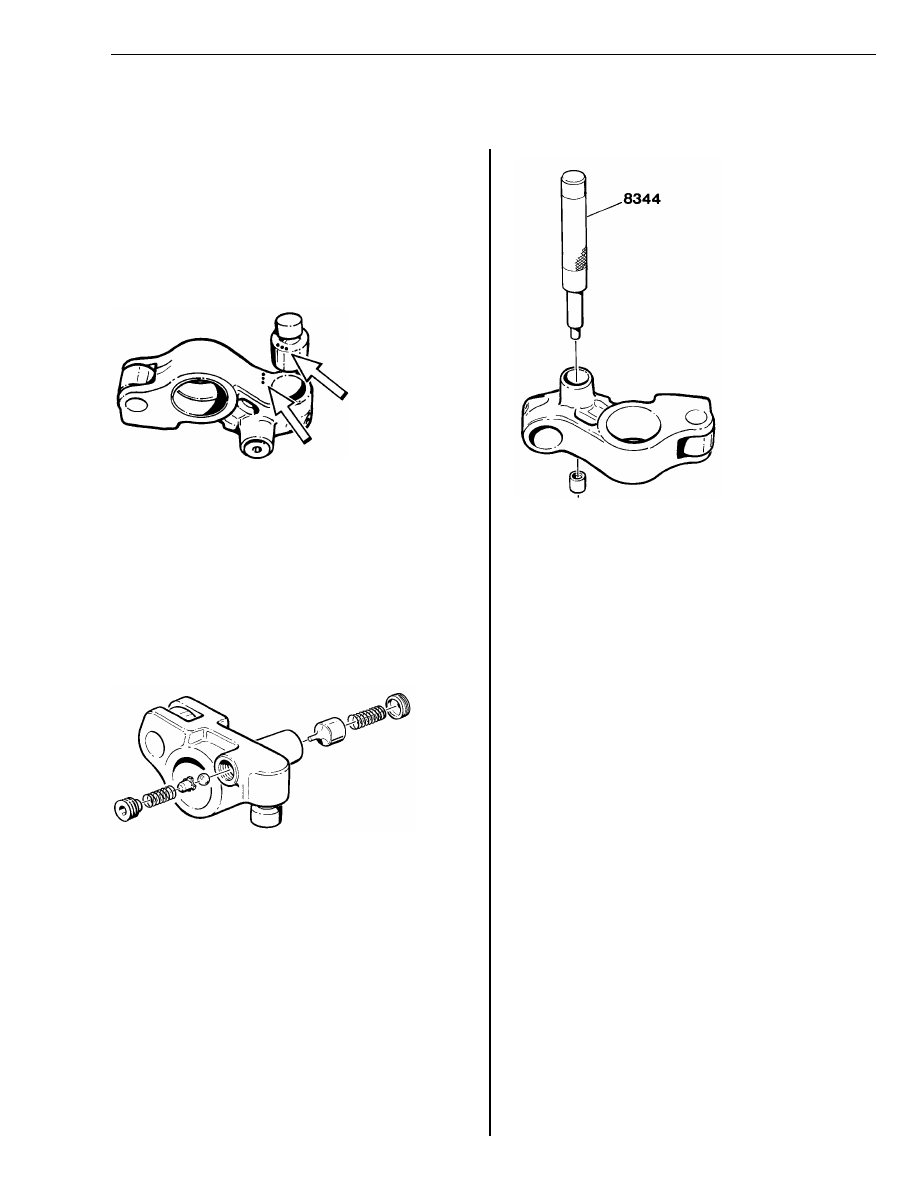

1

T2007725

Remove the plunger from the rocker
arm.

Note: The plunger and rocker arm are
a matched pair and are punch-marked
for identification. They are not to be
mixed when reassembled.

2

T2007726

Carefully heat the rocker arm plugs.
Remove the plugs and take the
springs, plunger, ball and spring guide
out of the rocker arm.

3

T2007727

Press out the ball seat with drift
9998344.

Note: Press the ball seating out in the
direction as shown.

9998344

4
Clean and check the rocker arm.
Make sure that all dirt is removed be-
fore assembling.

Note: If the rocker arm shaft bushing
or roller is damaged, the complete
rocker arm must be replaced.

49

Group 25

Service Procedures

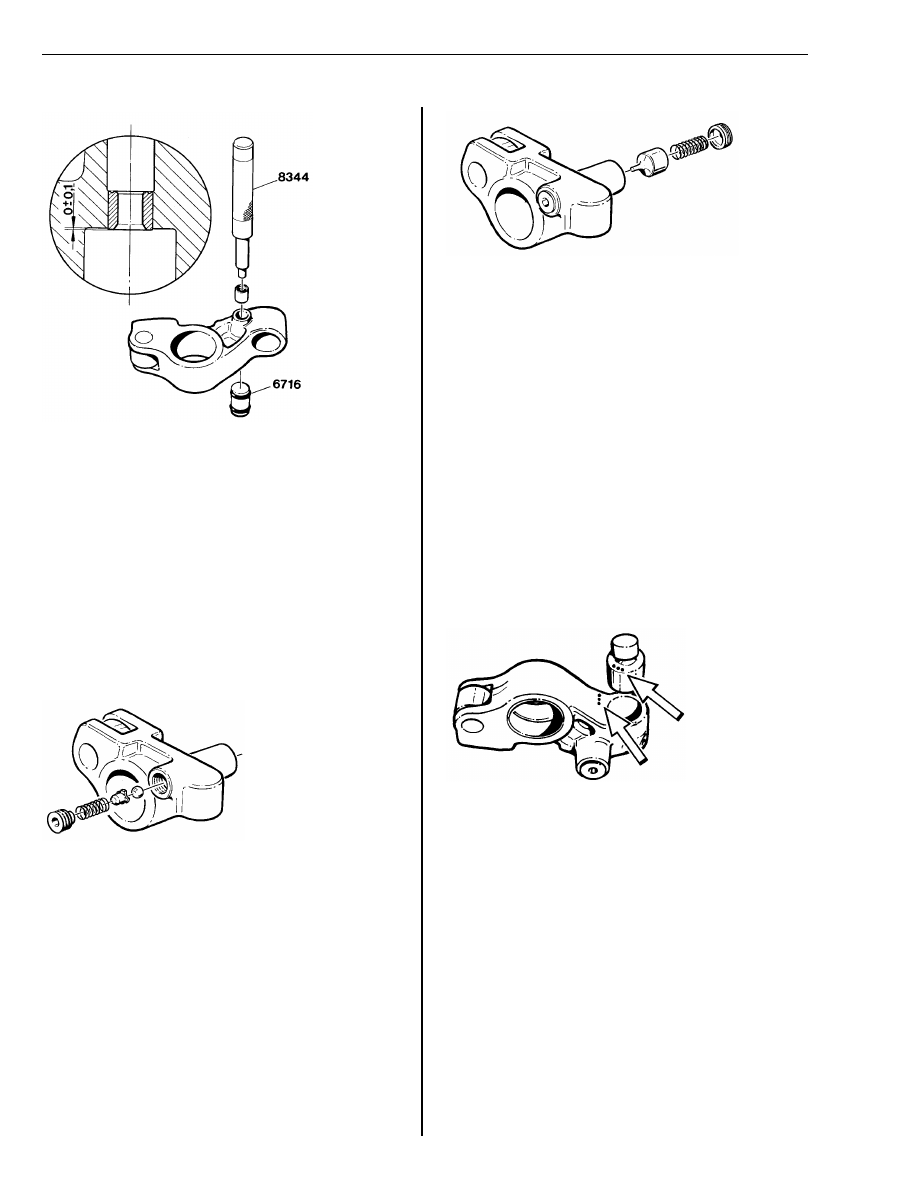

5

T2007728

Use drift 9996716 as a counter-hold in
the hole for the non-return valve
plunger. Lubricate the new ball seat
with gear oil and press in the seat
with drift 9998344 until it bottoms
against the counter-hold.Check the
measurement for the ball seat position
in the rocker arm.

Note: Make sure that the ball seat is
positioned with the ring groove
towards the ball and that no metal par-
ticles remain after pressing in the seat.

9996716,
9998344
0± 0.1 mm
(0± 0.003 in.)

6

T2007729

Lubricate the components with engine
oil and install the ball, spring guide
and spring. Apply one drop of locking
fluid to the threads of the new plug
and install the plug.

Note: Make sure that the plug and
rocker arm threads are clean and dry
before the locking fluid is applied.
Carefully wipe off any excess locking
fluid after the plug is installed.

7

T2007730

Lubricate the non-return valve plunger
with engine oil, check that the plunger
moves easily in the rocker arm and in-
stall the spring. Apply one drop of
locking fluid to the threads of the new
plug and install the plug.

Note: Make sure that the plug and
rocker arm threads are clean and dry
before the locking fluid is applied.
Carefully wipe off any excess locking
fluid after the plug is installed.

8

T2007725

Make sure the rocker arm and rocker
arm plunger punch marks are the
same. Lubricate the rocker arm
plunger with engine oil and install it in
the rocker arm.

Note: Place a rubber band around the
rocker arm and plunger to prevent the
plunger from falling out.

50

Group 25

Service Procedures

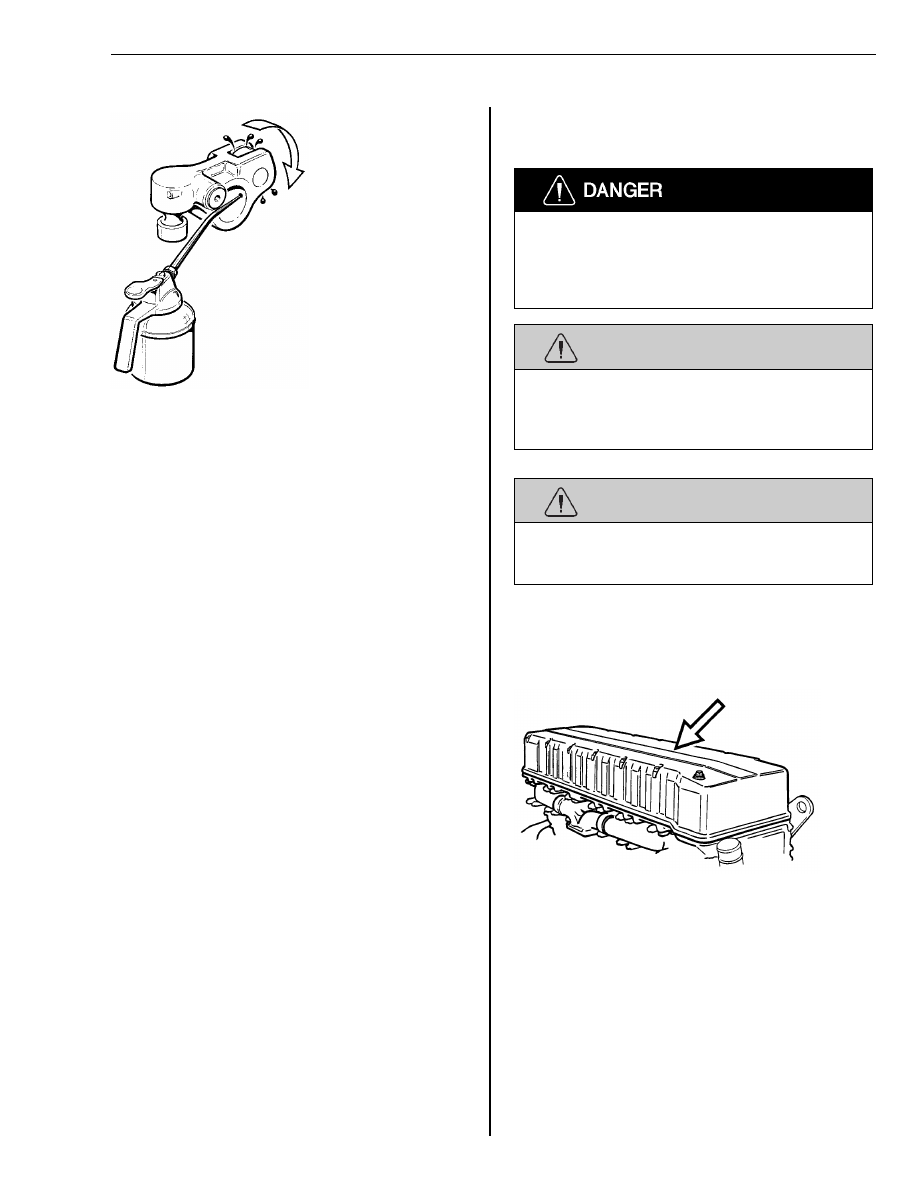

9

T2007792

Lubricate the journaling for the rocker
arm roller with engine oil. Use a man-
ual pump oil can and insert the nozzle
in the oil channel hole. Rotate the
roller while pumping oil into the chan-
nel. Continue until oil runs out both
sides of the roller.

2533-03-02-05
Solenoid Valve, Compression
Brake, Replacement

Before working on a vehicle, set the parking brakes,
place the transmission in neutral, and block the
wheels. Failure to do so can result in unexpected ve-
hicle movement and can cause serious personal
injury or death.

WARNING

HOT ENGINE! Keep yourself and your test equipment
clear of all moving or hot engine parts. A hot engine
can cause serious burns or can permanently damage
test equipment.

WARNING

Always wear appropriate eye protection to prevent the
risk of eye injury due to contact with engine debris or
fluids.

1
Set the parking brake.

2

T2006731

Remove the valve cover.
