Volvo C30 (2013 год). Руководство - часть 63

09 Уход и техобслуживание

Предохранители

09

274

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

35.

Катушка реле климатической
установки, элемент PTC
маслоуловителя (5-цил. бен-
зин), расходомер воздуха (5-
цил. бензин), клапан регули-
ровки турбоагрегата (5-цил.
бензин), соленоиды регули-
руемых фаз газораспределе-
ния (5-цил. бензин), фор-
сунки (2,0 л бензин), клапан
EVAP (2,0 л бензин), клапан
регулировки топливно-воз-
душной смеси (2,0 л бензин),
клапан регулировки давле-
ния топлива (5-цил. дизель),
модуль управления двигате-
лем (5-цил. дизель), мотор
EGR (D4162T)

15 A

36.

Модуль управления двигате-
лем (бензин, D4162T), датчик
педали газа, лямбда-зонд (5-
цил. дизель)

10 A

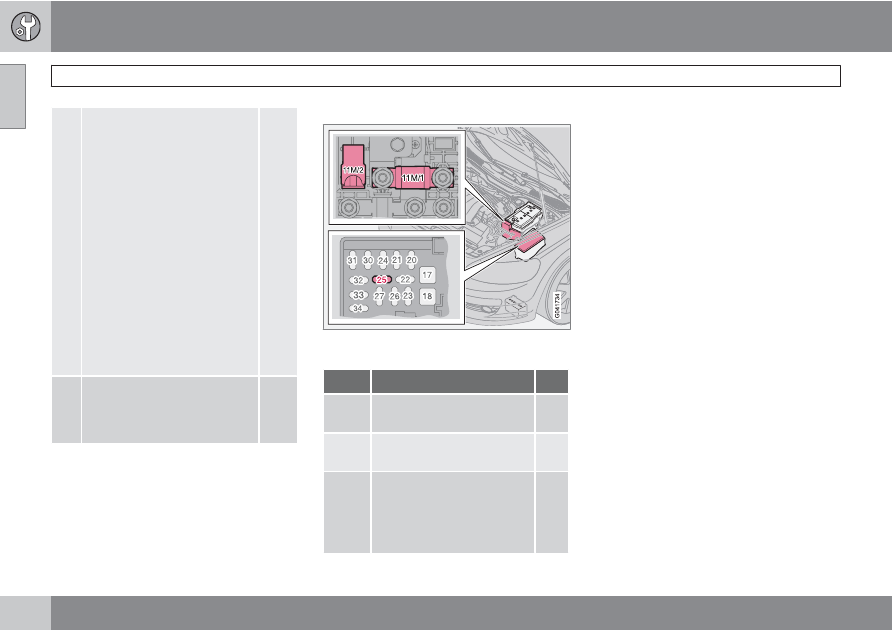

DRIVe Start/Stop*

Расположение предохранителей функции

Start/Stop.

ഹ

Компонент

A

11M/1

Блок предохранителей в
двигательном отсеке

125

11M/2

Датчик контроля состоя-
ния аккумулятора

15

25

Центральный электрон-
ный модуль (СЕМ) (опор-
ное напряжение вспомога-
тельного аккумулятора),
дизельный двигатель

10

Дополнительную информацию о DRIVe Start/
Stop – см. стр. 181.

09 Уход и техобслуживание

 Предохранители

09

275

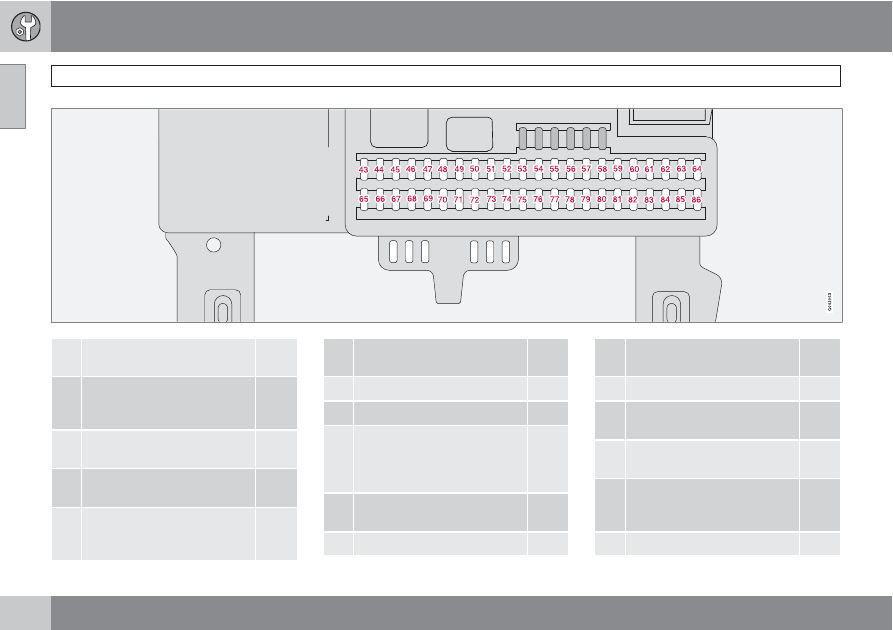

Блок реле/предохранителей в салоне

G020601

В блоке находятся 50 гнезд предохраните-
лей. Предохранители находятся под отде-
лением для перчаток. Там же предусмот-
рены гнезды для резервных предохраните-
лей. Инструмент для замены предохраните-
лей находится в блоке реле/предохраните-
лей в двигательном отсеке, см. стр. 271.

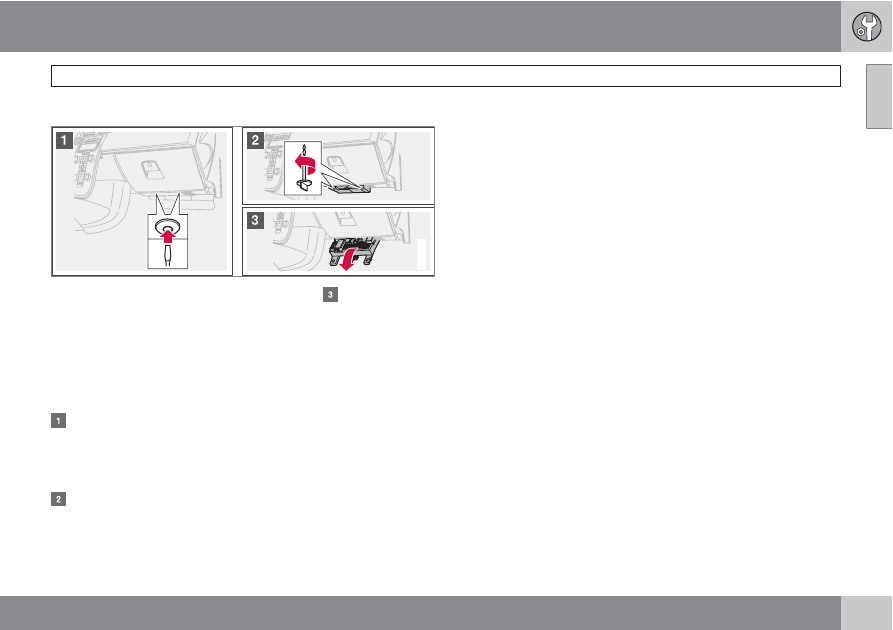

Замена предохранителей

Снимите внутреннюю обивку, закры-
вающую блок предохранителей, утопив
сначала центральный штифт примерно
на один см в крепежном пистоне (1),
затем выньте пистон.

Поворотом против часовой стрелки сни-
мите оба барашковых винта (2) (удержи-
вающих блок предохранителей).

Наполовину опустите блок предохрани-
телей (3). Вытяните его в направлении
кресла до упора. Полностью опустите
его. Блок предохранителей можно снять
полностью.

4.

Закройте блок предохранителей в
обратном порядке.

5.

Полностью выньте центральный штифт
из крепежного пистона, закрепите при
помощи крепежного пистона облицовку
и вдавите штифт обратно в крепежный
пистон. Крепежный пистон расшир-
яется и удерживает облицовку на месте.

09 Уход и техобслуживание

Предохранители

09

276

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

43.

Телематика*, Звуковоспро-
изведение, RTI*, Bluetooth*

15 A

44.

Система SRS, модуль управ-
ления двигателем (5-цил.,
D4162T)

10 A

45.

Электрическое гнездо в
салоне

15 A

46.

Освещение салона, перча-
точного ящика и порогов

5 A

47.

Освещение салона, дистан-
ционное устройство для
открытия ворот гаража*

5 A

48.

Омыватель, очиститель
заднего стекла

15 A

49.

Система SRS

10 A

50.

Резервное гнездо

–

51.

Элемент РТС подогрева воз-
духа*, катушка реле топлив-
ного фильтра с электропо-
догревом (5-цил. дизель)

10 A

52.

Модуль управления транс-
миссии, система ABS

5 A

53.

Сервоусилитель руля

10 A

54.

Помощь при парковке*, ксе-
нон*

10 A

55.

Модуль управления Keyless*

20 A

56.

Дистанционное приемное
устройство, сирена*

10 A

57.

Диагностическая розетка,
контакт стоп-сигналов

15 A

58.

Дальний свет фар справа,
катушка реле дополнитель-
ных фар*

7,5 A

59.

Дальний свет фар, слева

7,5 A

09 Уход и техобслуживание

 Предохранители

09

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

277

60.

Обогрев кресла на стороне
водителя

15 A

61.

Обогрев кресла на стороне
пассажира

15 A

62.

Люк в крыше*

20 A

63.

Резервное гнездо

–

64.

Резервное гнездо

–

65.

Аудиосистема, информа-
ционная система

5 A

66.

Аудиосистема, информа-
ционная система, климати-
ческая установка

10 A

67.

Резервное гнездо

–

68.

Система поддержания
постоянной скорости

5 A

69.

Климатическая установка,
датчик дождя, кнопки
систем BLIS*, помощи при
парковке*, DRIVe

5 A

70.

Резервное гнездо

–

71.

Резервное гнездо

–

72.

Резервное гнездо

–

73.

Люк в крыше*, консоль осве-
щения салона, система
напоминания о ремнях безо-
пасности сзади, защита от
ослепления внутреннего
зеркала заднего вида*

5 A

74.

Топливный насос

15 A

75.

Резервное гнездо

–

76.

Резервное гнездо

–

77.

Резервное гнездо

–

78.

Резервное гнездо

–

79.

Фонарь заднего хода,
защита от ослепления внут-
реннего зеркала заднего
вида (сигнал)

5 A

80.

Резервное гнездо

-

81.

Резервное гнездо

–

82.

Питание правой передней
двери

25 A

83.

Питание левой передней
двери

25 A

84.

Кресло пассажира с элек-
троприводом

25 A

85.

Кресло водителя с электро-
приводом

25 A

86.

Освещение салона, освеще-
ние в грузовом отделении,
кресла с электроприводом,
указатель уровня топлива
(2.0F)

5 A
