09 Уход и техобслуживание

Замена ламп накаливания

09

266

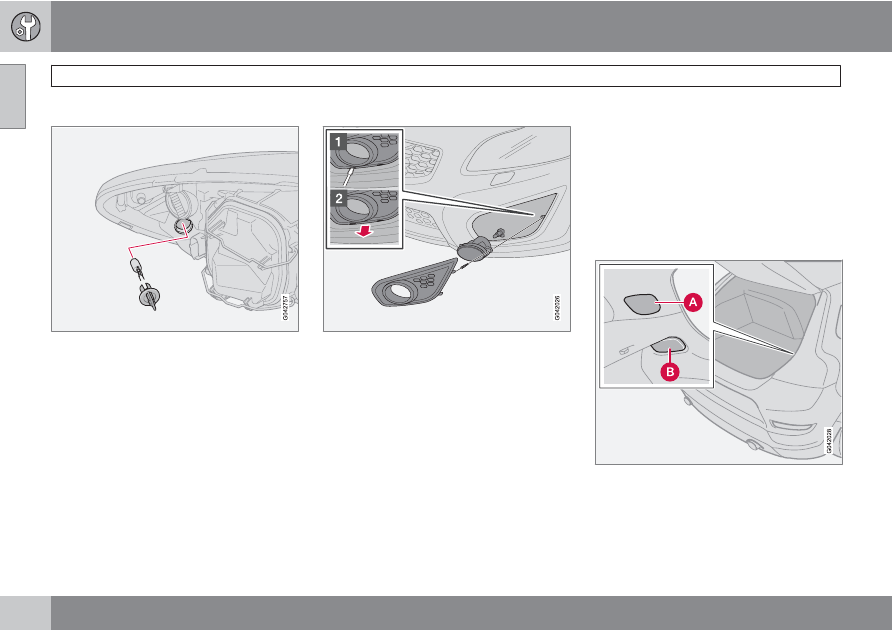

Боковые габаритные фонари

1.

Поверните держатель лампы против
часовой стрелки, выньте его и замените
лампу накаливания.

2.

Установите держатель лампы на место.
Она может фиксироваться только в
одном положении.

Противотуманные фары

1.

Выключите освещение и поверните
дистанционный ключ в положение 0.

2.

Потяните колпак наружу по направле-
нию к середине автомобиля, используя
инструмент, см. рисунок выше.

> Освободите зажим (1) и потяните

наружу (2).

3.

Выверните винт и выньте корпус фары.

4.

Отсоедините разъем от лампы накали-
вания.

5.

Поверните лампу накаливания против
часовой стрелки и выньте ее.

6.

Вставьте новую лампу накаливания и
поверните по часовой стрелке.

7.

Установите держатель лампы на место.
Маркировка TOP на держателе лампы
должна находиться сверху.

8.

Закрепите корпус фары винтом и вда-
вите на место панель.

Снятие ламподержателя

Все лампы в задней комби-фаре заменя-
ются изнутри грузового отделения.

1.

Выключите освещение и поверните
дистанционный ключ в положение 0.

09 Уход и техобслуживание

 Замена ламп накаливания

09

267

2.

Чтобы получить доступ к лампам, сни-
мите крышку (А или В) в левой/правой
панели.

3.

Лампы накаливания помещены в отдель-
ные держатели ламп.

4.

Отсоедините разъем от держателя
ламп.

5.

Сожмите защелки и вытяните держа-
тель ламп.

6.

Замените лампу накаливания.

7.

Подсоедините разъем.

8.

Вставьте на место держатель лампы и
верните на место крышку (А или В).

ВНИМАНИЕ

Если сообщение о неисправности сохра-
няется после замены неисправной
лампы, мы рекомендуем обратиться на
официальную станцию техобслужива-
ния Volvo.

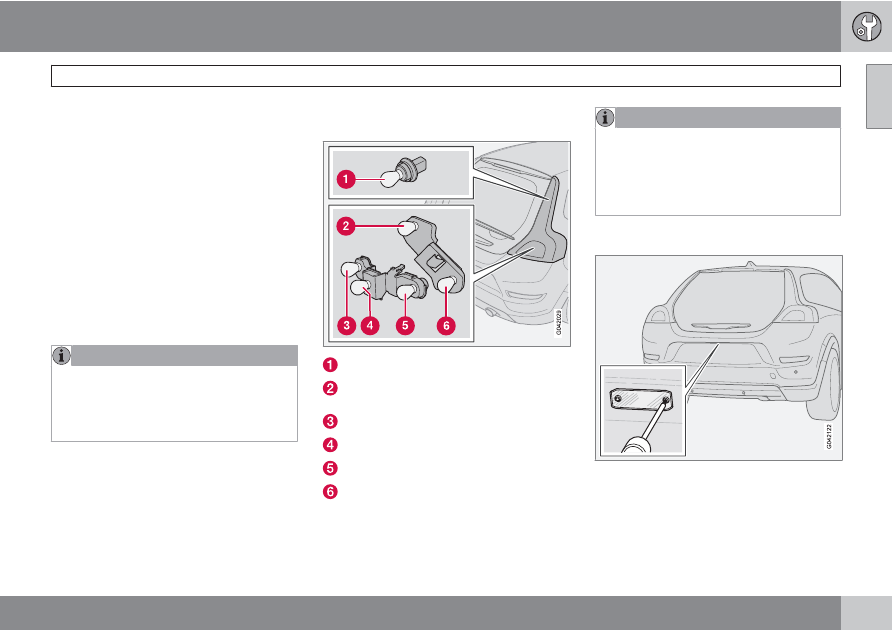

Расположение ламп накаливания в
заднем патроне

Тормозной фонарь

Габаритные/стояночные огни и проти-
вотуманный задний свет

Габаритные/стояночные огни

Фонарь заднего хода

Мигающие сигналы

Габаритные/стояночные огни

ВНИМАНИЕ

Задний противотуманный свет установ-
лен только в левой задней комби-фаре в
автомобилях с левосторонним управле-
нием и только в правой комби-фаре в
автомобилях с правосторонним управ-
лением.

Освещение номерного знака

1.

Выключите освещение и поверните
дистанционный ключ в положение 0.

2.

Отверткой открутите винты.

3.

Осторожно снимите плафон.

4.

Замените лампу.

09 Уход и техобслуживание

Замена ламп накаливания

09

268

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

5.

Установите на место плафон и закре-
пите винтами.

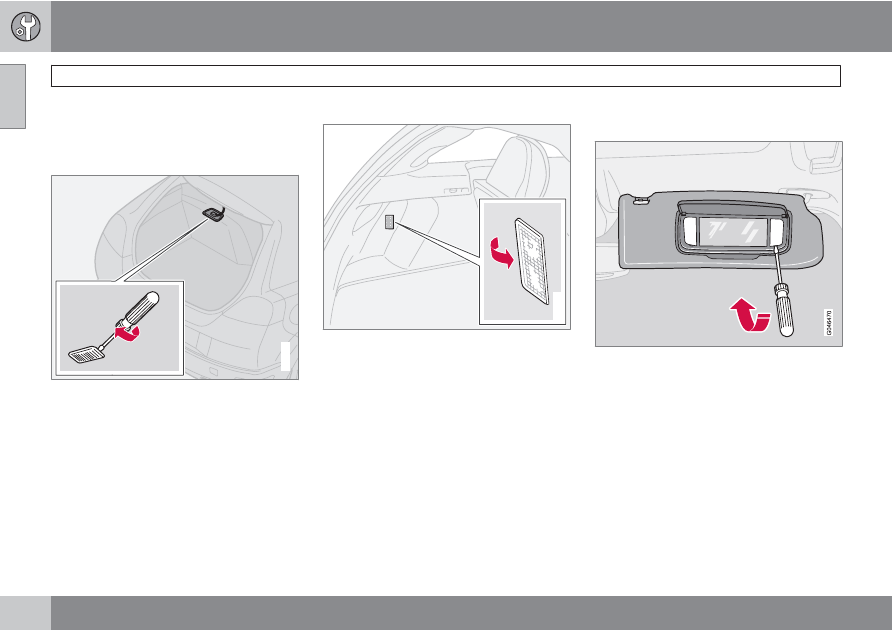

Грузовое отделение

G007613

1.

Вставьте отвертку и осторожно повер-
ните ее, чтобы корпус лампы высвобо-
дился.

2.

Выньте перегоревшую лампу.

3.

Установите новую лампу.

Освещение в грузовом отделении

G010326

В освещение грузового отделения входит
также лампа с левой стороны.

1.

Вставьте отвертку и слегка поверните
ее, чтобы рассеиватель высвободился.

2.

Отсоедините разъем от держателя
ламп.

Освещение косметического
зеркала*

Снятие плафона лампы

1.

Вставьте отвертку под край плафона
лампы и осторожно отогните вверх
выступы.

2.

Отщелкнув, снимите плафон лампы.

3.

С помощью острогубцев выньте лампу
накаливания наружу и в сторону и уста-
новите новую. Внимание! - не сжимайте
сильно плоскогубцами. Вы можете раз-
давить стекло лампы.

Установка плафона лампы

1.

Установите на место плафон лампы.

09 Уход и техобслуживание

 Замена ламп накаливания

09

269

2.

Нажмите и зафиксируйте.
