09 Уход и техобслуживание

Предохранители

09

270

Общие сведения

Все электрические устройства и компо-
ненты защищены плавкими предохрани-
теля, которые предотвращают поврежде-
ние системы электрооборудования в случае
короткого замыкания или перегрузки.

Предохранителя расположены в двух раз-
личных местах автомобиля:

•

Реле/Предохранители в двигательном
отсеке.

•

Блок реле/предохранителей в салоне.

Замена

Отказ электрического компонента или
функции может быть вызван временной
перегрузкой или перегоранием соответ-
ствующего предохранителя.

1.

Найдите обозначение предохранителя,
чтобы найти его местоположение.

2.

Выньте предохранитель и сбоку про-
верьте, не перегорела ли изогнутая про-
волока.

3.

Если проволока перегорела, замените
его новым такого же цвета и ампеража.

В каждом блоке предохранителей преду-
смотрены гнезда для резервных предохра-
нителей. Если один и тот же предохрани-

тель перегорает несколько раз, причина
заключается в неисправности соответ-
ствующего компонента. Volvo рекомендует
обратиться на проверки на официальную
станцию техобслуживания Volvo.

ПРЕДОСТЕРЕЖЕНИЕ

При замене предохранителя запре-
щается использовать посторонние пред-
меты или более мощный по сравнению с
указанным предохранитель. Это может
привести к серьезным повреждениям
системы электрооборудования и даже
вызвать воспламенение.

09 Уход и техобслуживание

 Предохранители

09

``

271

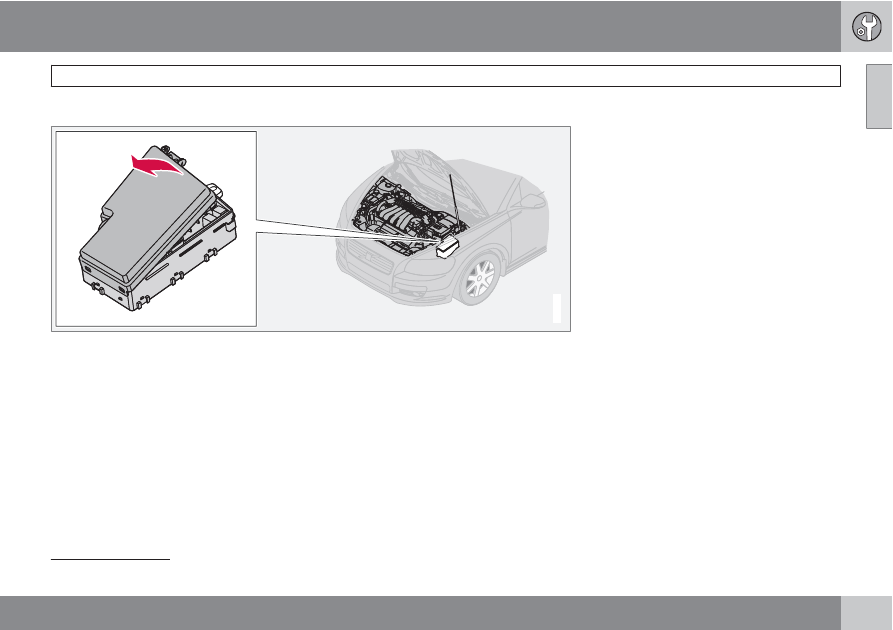

Блок реле/предохранителей в двигательном отсеке

G007446

В блоке находятся 36 гнезд предохраните-
лей. При замене перегоревшего предохра-
нителя убедитесь, что новый предохрани-
тель имеет такие же цвет и ампераж.

•

Предохранители 19–36 типа "Mini Fuse".

•

Предохранители 7–18 типа "JCASE", и
их следует заменять в мастерской

1

•

Предохранители 1–6 типа "Midi Fuse" и
подлежат замене только в мастерской.

1

Под крышкой находятся щипцы, которые
помогут вам снять и поставить на место
предохранитель.

1

Мы рекомендуем официальную станцию техобслуживания Volvo.

09 Уход и техобслуживание

Предохранители

09

272

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

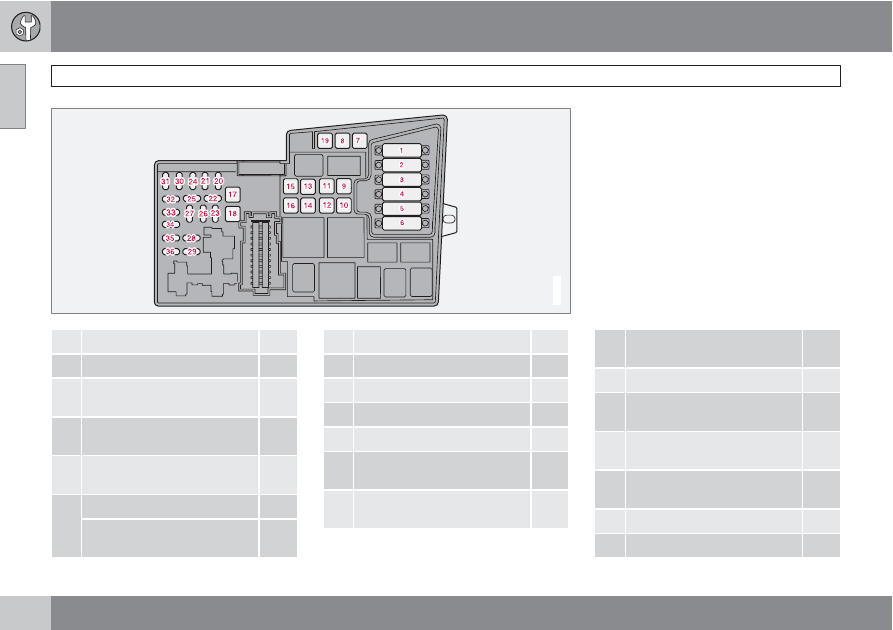

G020250

1.

Вентилятор охлаждения

50 A

2.

Сервоусилитель

80 A

3.

Питание блока предохрани-
телей в салоне

60 A

4.

Питание блока предохрани-
телей в салоне

60 A

5.

Элемент РТС, подогрев воз-
духа*

80 A

6.

Свечи накаливания (D4162T)

60 A

Свечи накаливания (5-цил.
дизель)

70 A

7.

Насос ABS

40 A

8.

Клапаны ABS

20 A

9.

Функции двигателя

30 A

10.

Вентилятор в салоне

40 A

11.

Омыватели фар

20 A

12.

Эекрообогреваемое заднее
стекло

30 A

13.

Управляющий магнит стар-
тера

30 A

14.

Проводка буксирного
устройства*

40 A

15.

Резервное гнездо

–

16.

Информационно-развлека-
тельная система

30 A

17.

Очиститель ветрового
стекла

30 A

18.

Питание блока предохрани-
телей в салоне

40 A

19.

Резервное гнездо

–

20.

Звуковой сигнал

15 A

09 Уход и техобслуживание

 Предохранители

09

``

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

273

21.

Дополнительный топливный
отопитель, отопитель
салона*

20 A

22.

Резервное гнездо

–

23.

Модуль управления двигате-
лем (5-цил. бензин), модуль
управления трансмиссии
(5-цил.)

10 A

Модуль управления транс-
миссии (4-цил.)

15 A

24.

Топливный фильтр с элек-
троподогревом (5-цил. бен-
зин), элемент РТС маслоуло-
вителя (5-цил. дизель)

20 A

25.

Центральный электронный
модуль (СЕМ) (Start/Stop)

10 A

26.

Замок запуска

15 A

27.

Компрессор для кондицио-
нирования воздуха

10 A

28.

Резервное гнездо

–

29.

Противотуманные фары

Дневное освещение (DRL)*

15 A

30.

Насос охлаждающей жид-
кости (Start/Stop)

10 A

31.

Регулятор напряжения, гене-
ратор (4-цил. бензин)

10 A

32.

Форсунки (5-цил. бензин),
клапан управления турбонаг-
нетателя (5-цил. дизель),
датчик уровня масла (5-цил.
дизель)

Регулировочный клапан
подачи топлива (D4162T),
расходомер воздуха
(D4162T), двигатель регули-
ровки турбоагрегата
(D4162T)

10 A

33.

Вакуумный насос (5-цил.
дизель), катушка реле
вакуумного насоса (5-цил.
бензин), модуль управления
двигателя (5-цил. дизель),
топливный фильтр с элек-
троподогревом (D4162T)

20 A

34.

Катушки зажигания (бензин),
датчик давления климатиче-
ский установки (5-цил.),
модуль управления свечей
накаливания (5-цил. дизель),
клапан очистка отработан-
ных газов EGR (5-цил.
дизель), лямбда-зонд
(D4162T), модуль управления
двигателем (Start/Stop), кату-
шки реле, реле Start/Stop

10 A
