Volkswagen Golf / Golf GTI / Jetta. Manual - part 622

51-36





51 41 55
62 B-pillar,
replacing
(4 door),
51 41 55
52 B-pillar,
replacing
(Jetta)

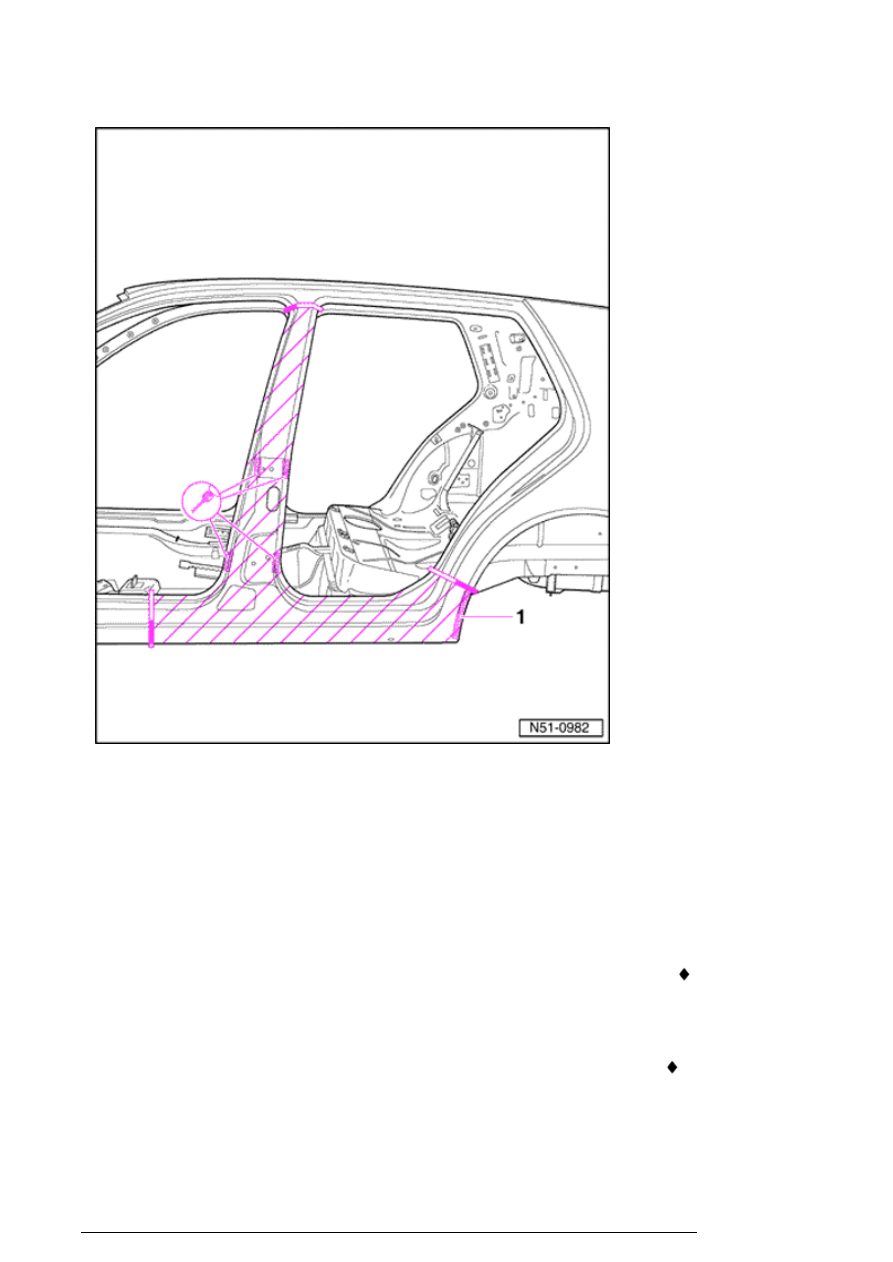

Cutting
location

Note:

1 - Bonded

area



- Position

parting
cut
according
to degree
of
damage
and cut
out.



- Cut

through
outer
edge of
wheel
arch.



- Separate

original
joint.

 Record size

of
replacement
part!

 Do not

damage
reinforcement
in area of
parting cut.

51 41 55 62 B-pillar, replacing (4 door), 51 41 55 52 B-pillar, replacing (Jetta)

13/2/2005

51-37

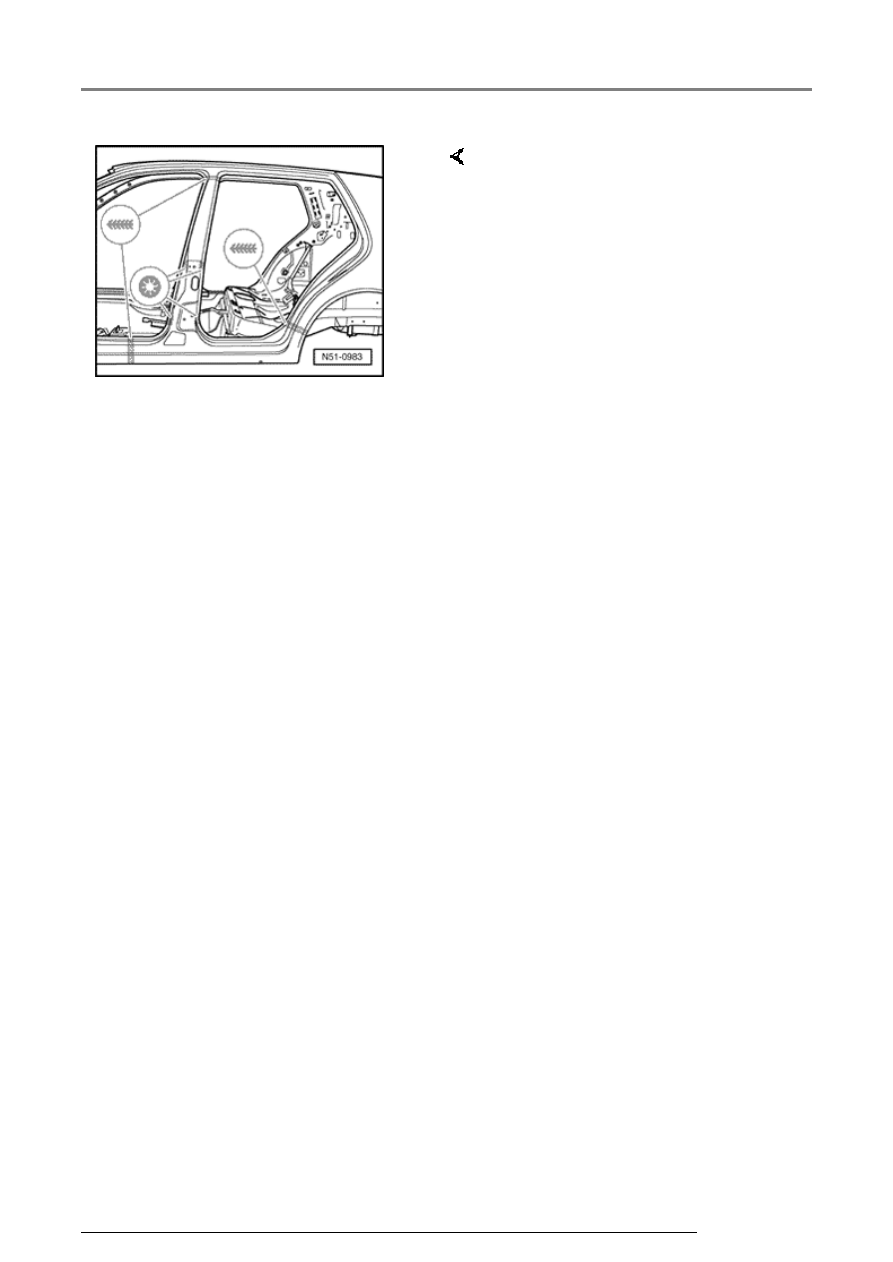

Replacement part

Preparing new part

-  Remove excess material.

-  Remove excess adhesive

completely and grind adhesive
surface back to bare metal.

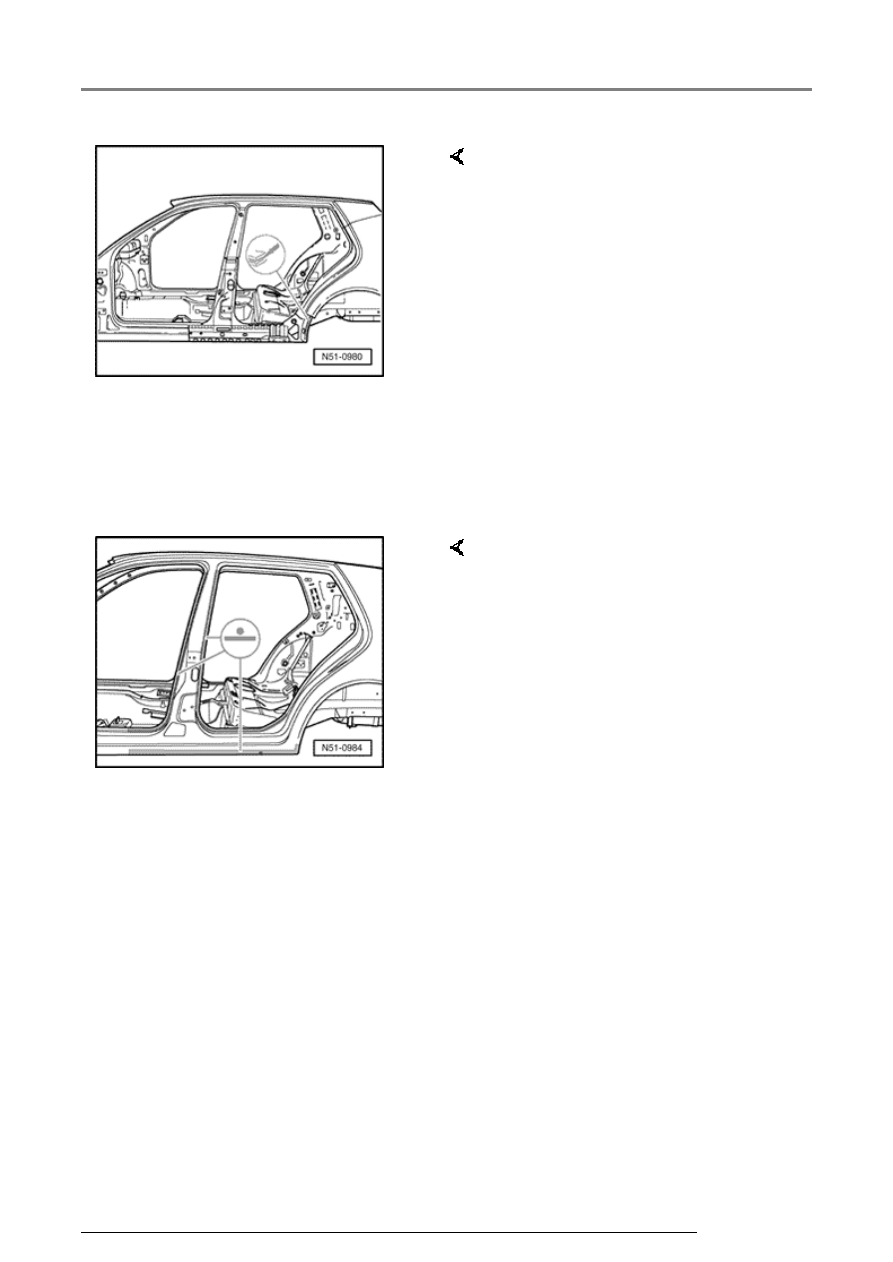

 Side panel frame lower section

 Adhesive: DA 001 730 A1



-  Transfer separating lines to new

part and cut out shaded area.

-  Drill 7 mm dia. (0.27 in.) holes for

SG-plug weld seam.

-  Ensure flange area is free of dust

and grease.

51 41 55 62 B-pillar, replacing (4 door), 51 41 55 52 B-pillar, replacing (Jetta)

13/2/2005

51-38





CAUTION!



New part must be installed within
30 minutes, otherwise adhesive
properties will be impaired.

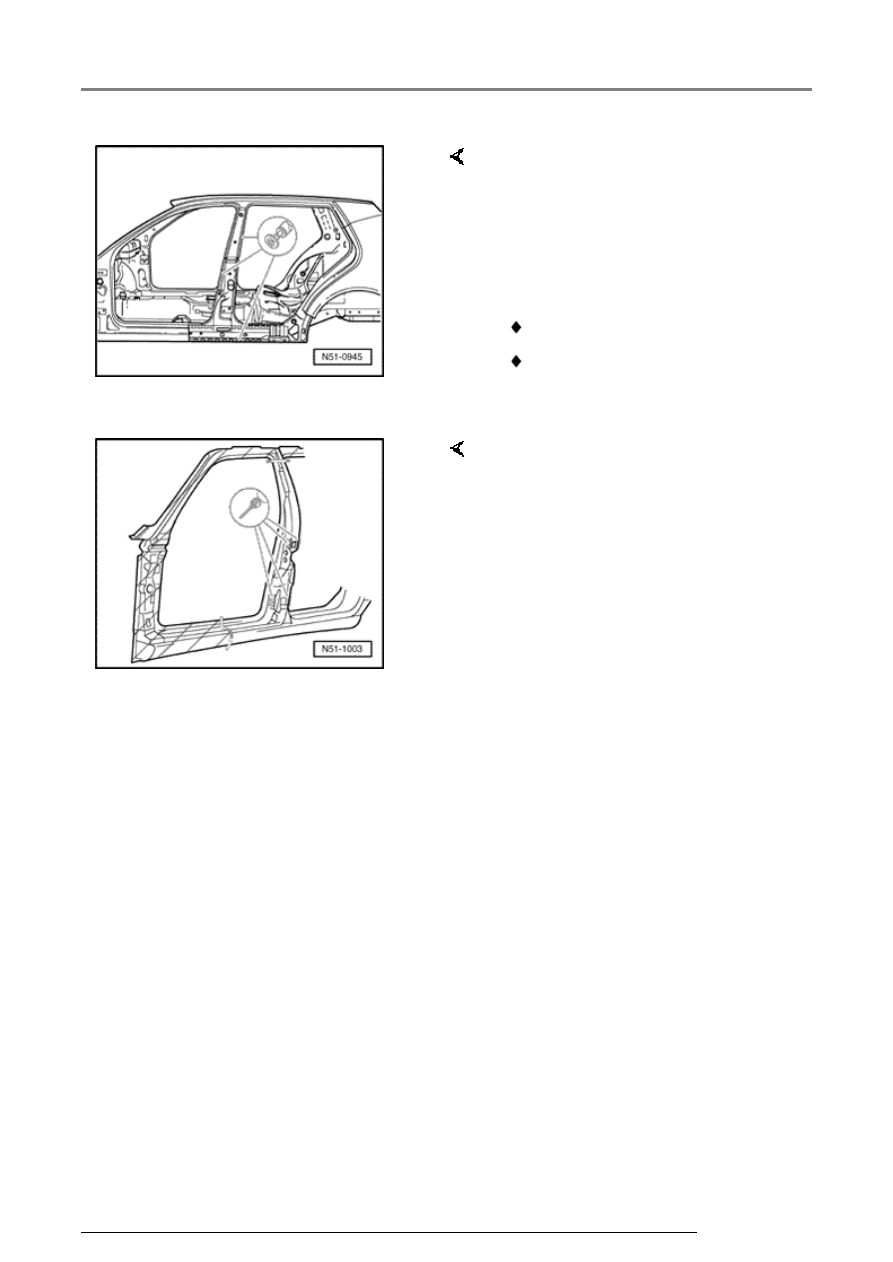

Welding in place

-  Apply adhesive to flange 2 beads

each of 3.5 mm dia. (0.27 in.).

-  Place backing plate behind weld

seam and tack weld in position.

-  Install and secure new part with

vehicle on wheels or fixture.

-  Check gap to mating part.



-  Weld inner A-pillar, RP-spot weld.

51 41 55 62 B-pillar, replacing (4 door), 51 41 55 52 B-pillar, replacing (Jetta)

13/2/2005

51-39





-  Butt weld parting cut, SG-

continuous weld seam.

-  Weld remaining joint, SG-plug

weld seam.

-  Reform/compress wheel house

flange.

-  Remove excess adhesive and

seal.

51 41 55 62 B-pillar, replacing (4 door), 51 41 55 52 B-pillar, replacing (Jetta)

13/2/2005
