Volkswagen Golf / Golf GTI / Jetta. Manual - part 623

51-40





51 42 55
50 Inner
B-pillar,
replacing
(2-door)

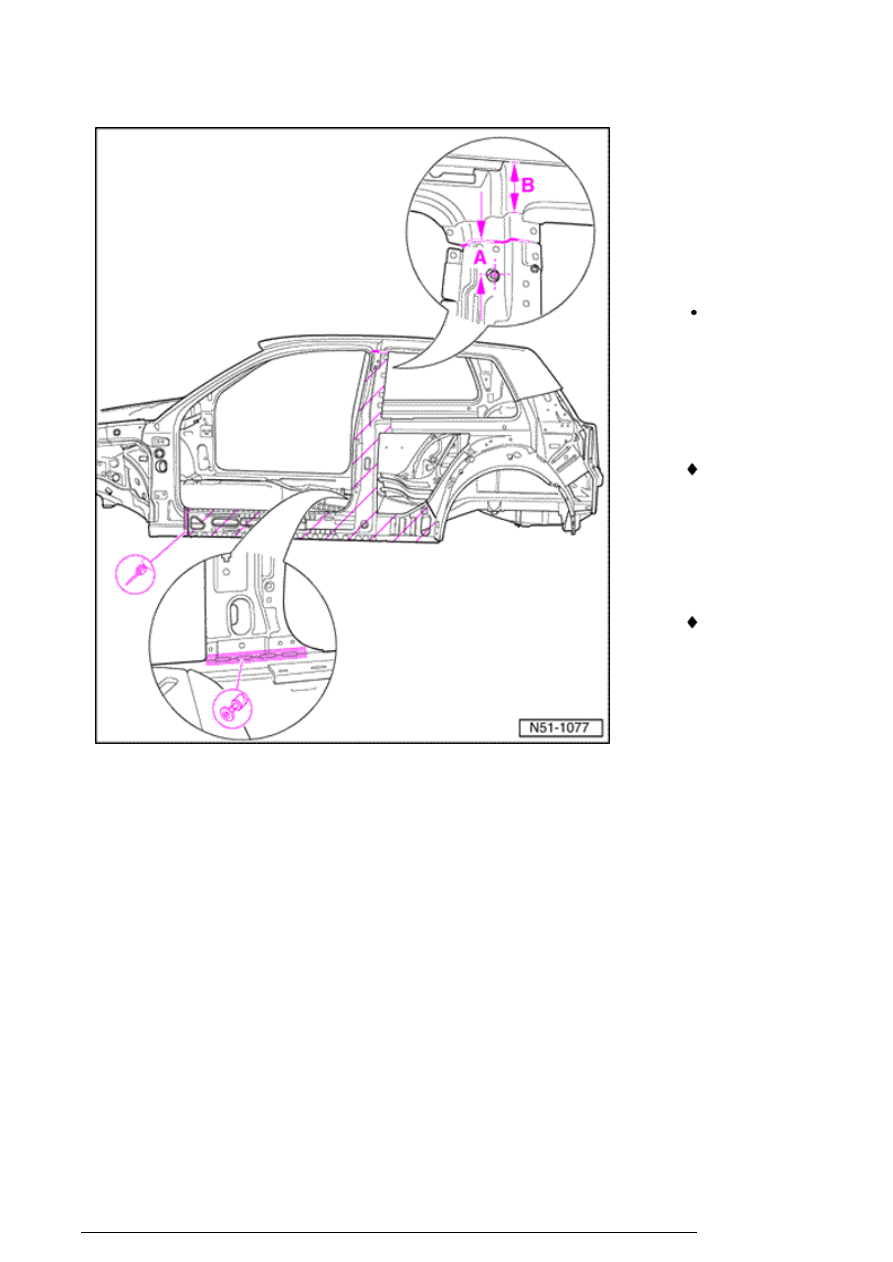

Cutting
location

Note:

 Side panel

removed.

 Make

parting cut
-b- for side
panel 100
mm (3.93
in.) under
roof edge.

 Make

parting cut
-a- for B-
pillar 47
mm (1.85
in.) over
mounting
point for
seat belt,
upper.

-  Remove

excess
material.

51 42 55 50 Inner B-pillar, replacing (2-door)

13/2/2005

51-41



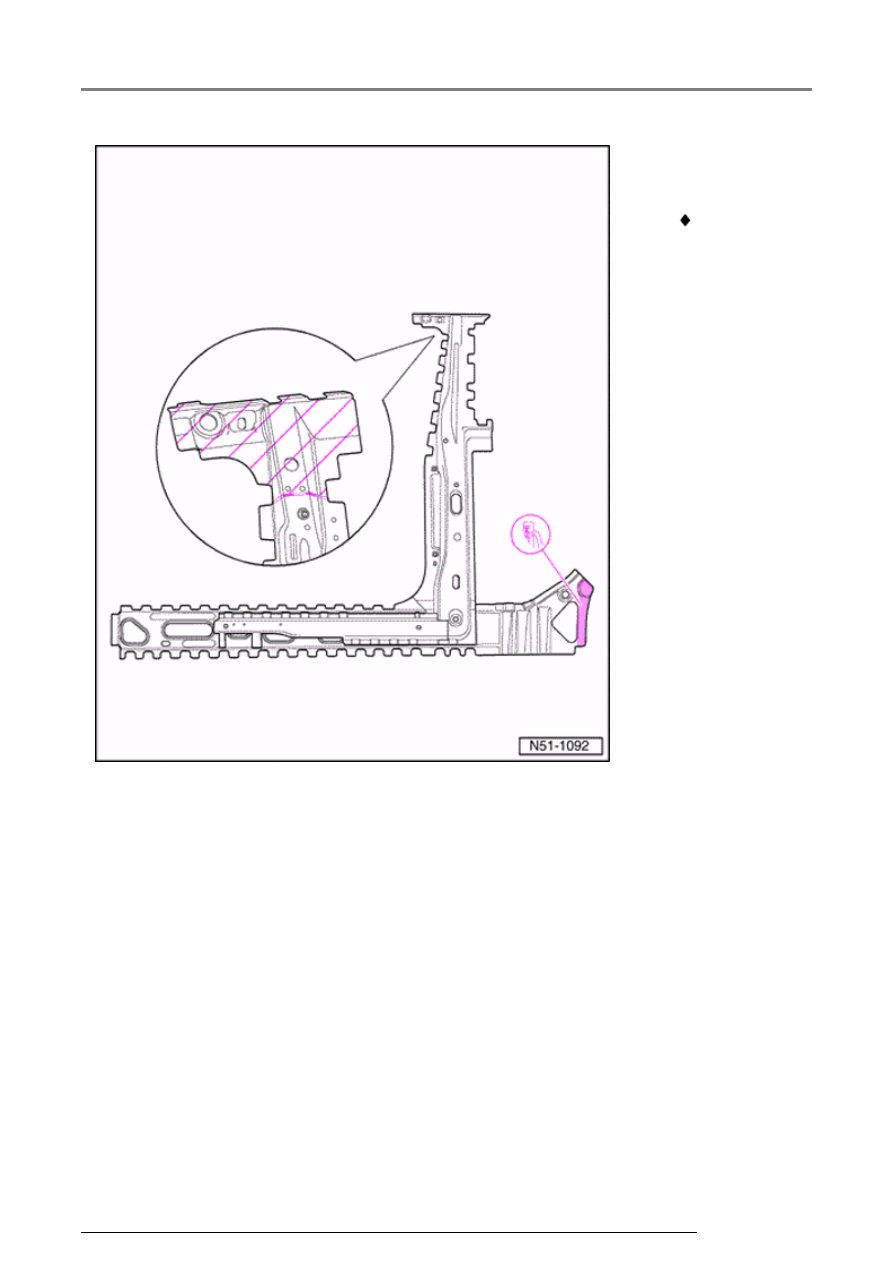

   Replacement

part

Preparing new
part

 Inner B-

pillar

-  Transfer

separating
lines to new
part and cut
out.

- Make holes

in
reinforcement
for new
welds.

51 42 55 50 Inner B-pillar, replacing (2-door)

13/2/2005

51-42







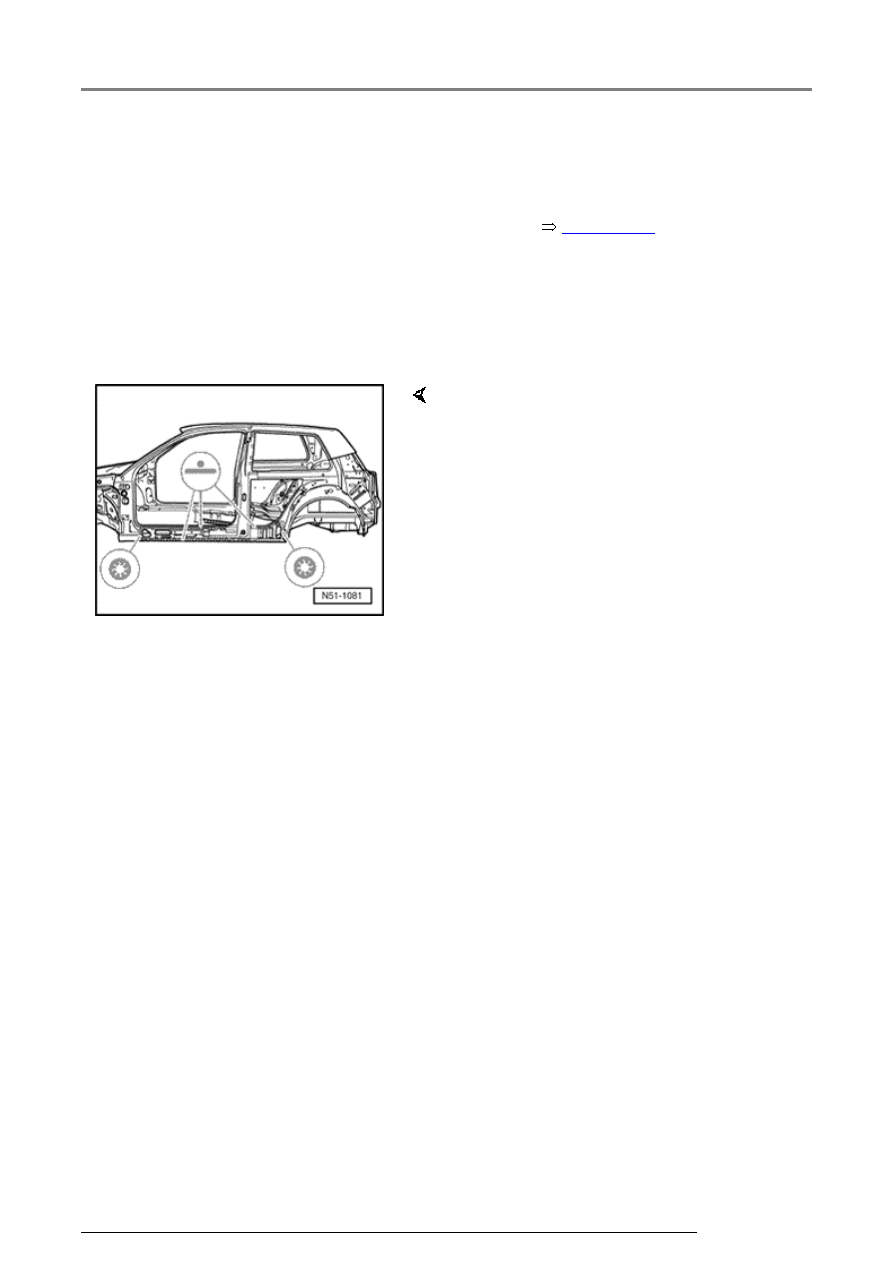

Welding in place





-  Install B-pillar with side panel and alignment

fixture



Page 00-49







-  Secure B-pillar to body





-  Remove door hinge alignment fixture and side

panel.



-  Weld B-pillar, RP-spot weld, SG-plug weld.

51 42 55 50 Inner B-pillar, replacing (2-door)

13/2/2005

51-43





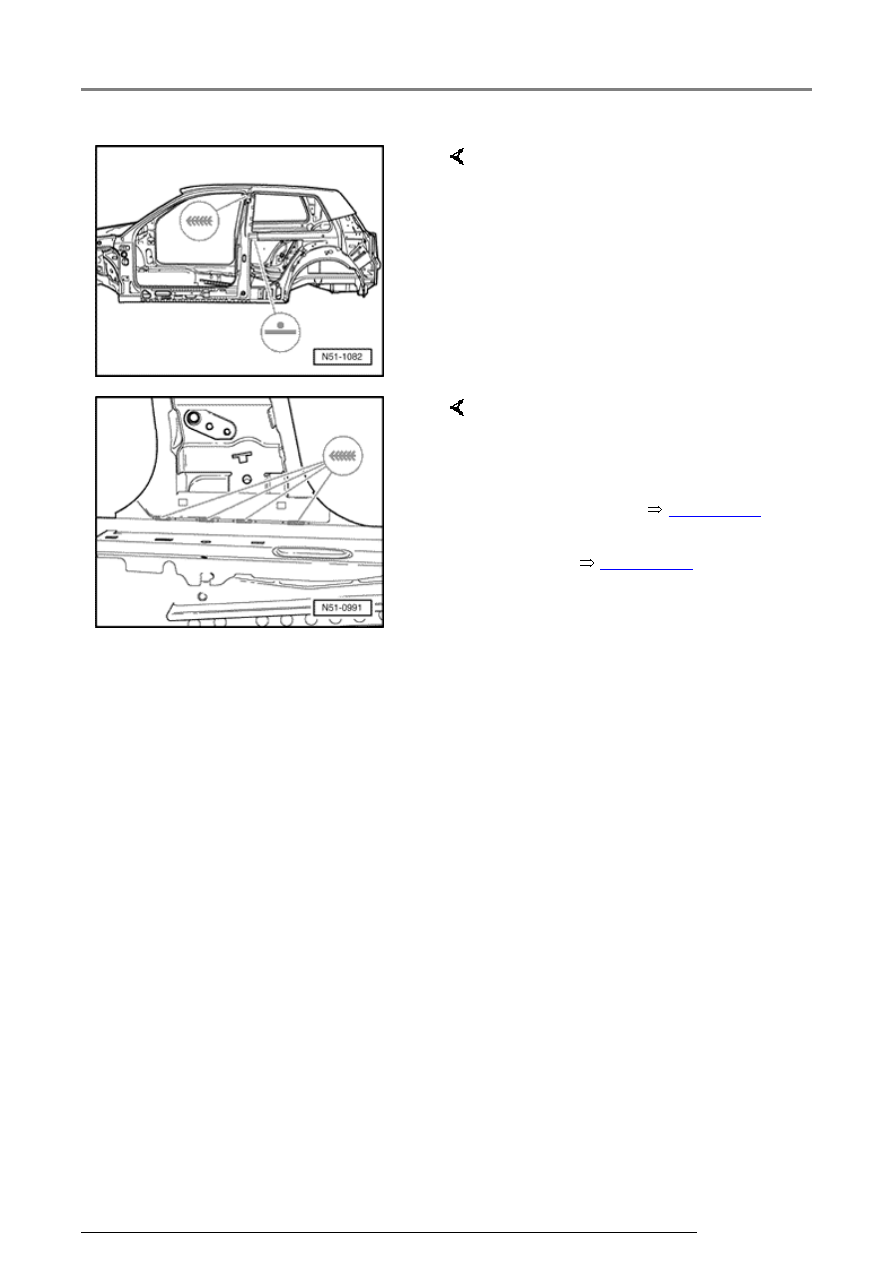

Note:

Missing spot welds in upper area are
welded when quarter panel is
welded.

-  Weld B-pillar RP-spot weld seam,

weld SG-continuous weld seam.



-  Weld inner B-pillar, SG -

continuous weld seam 4x25 mm
(0.157 x 0.98 in.)

-  Weld in 2 door side members

(quarter panel)



Page 53-47

 .

-  Weld in side member (quarter

panel)



Page 51-56

 .

51 42 55 50 Inner B-pillar, replacing (2-door)

13/2/2005
