51-29

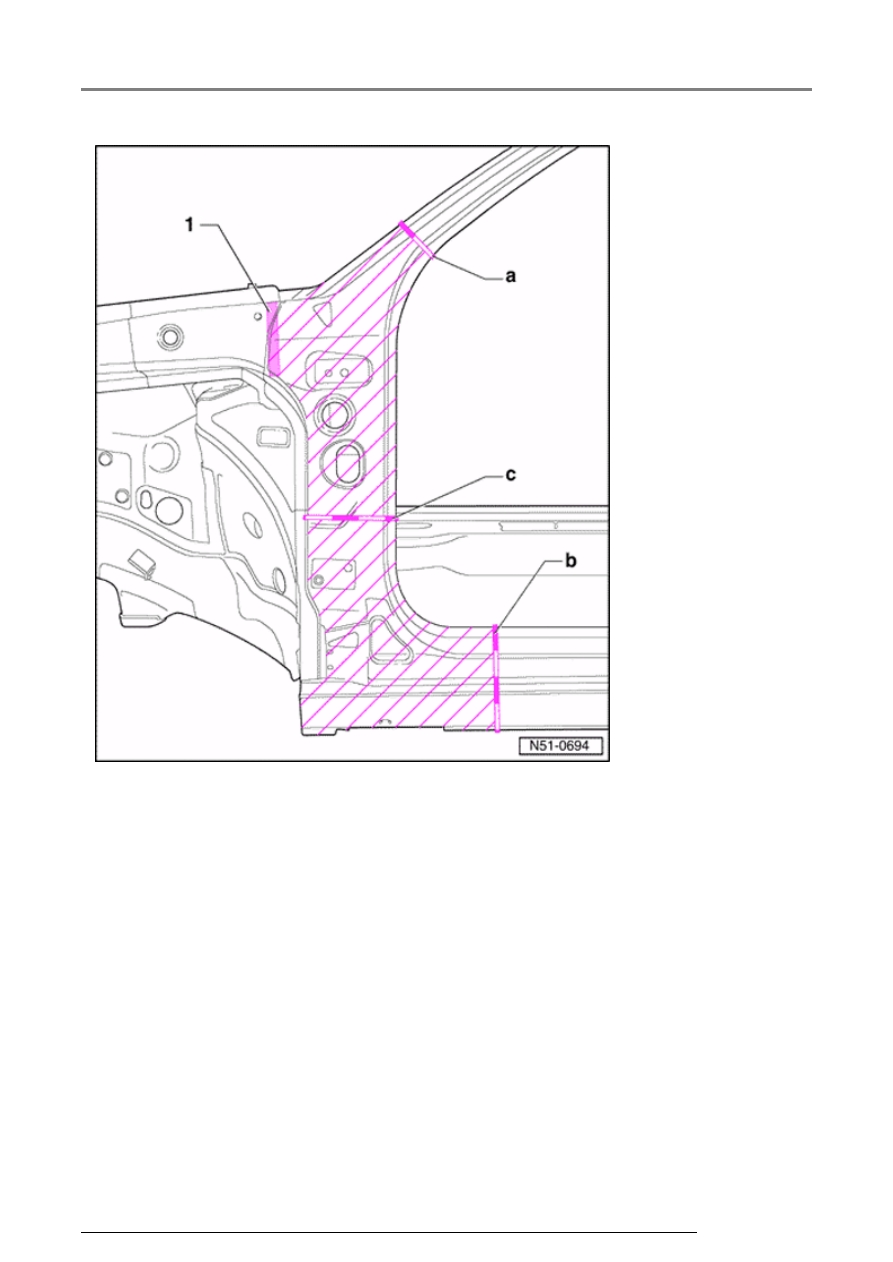

   Cutting

location

Partial
replacement

Due to an
internal
reinforcement
parting cut -c- is
only permissible
at this position.

Reinforcement
can be felt
through round
opening.

-  Make parting

cut -a-
according to
degree of
damage.

- Make parting

cut -b- as
shown, do not
damage
internal
reinforcement.

-  Separate

original joint.

-  Butt weld

parting cut,
SG-
continuous
weld seam.

51 37 55 00 A-pillar, inner, replacing

13/2/2005

51-30





Replacement part

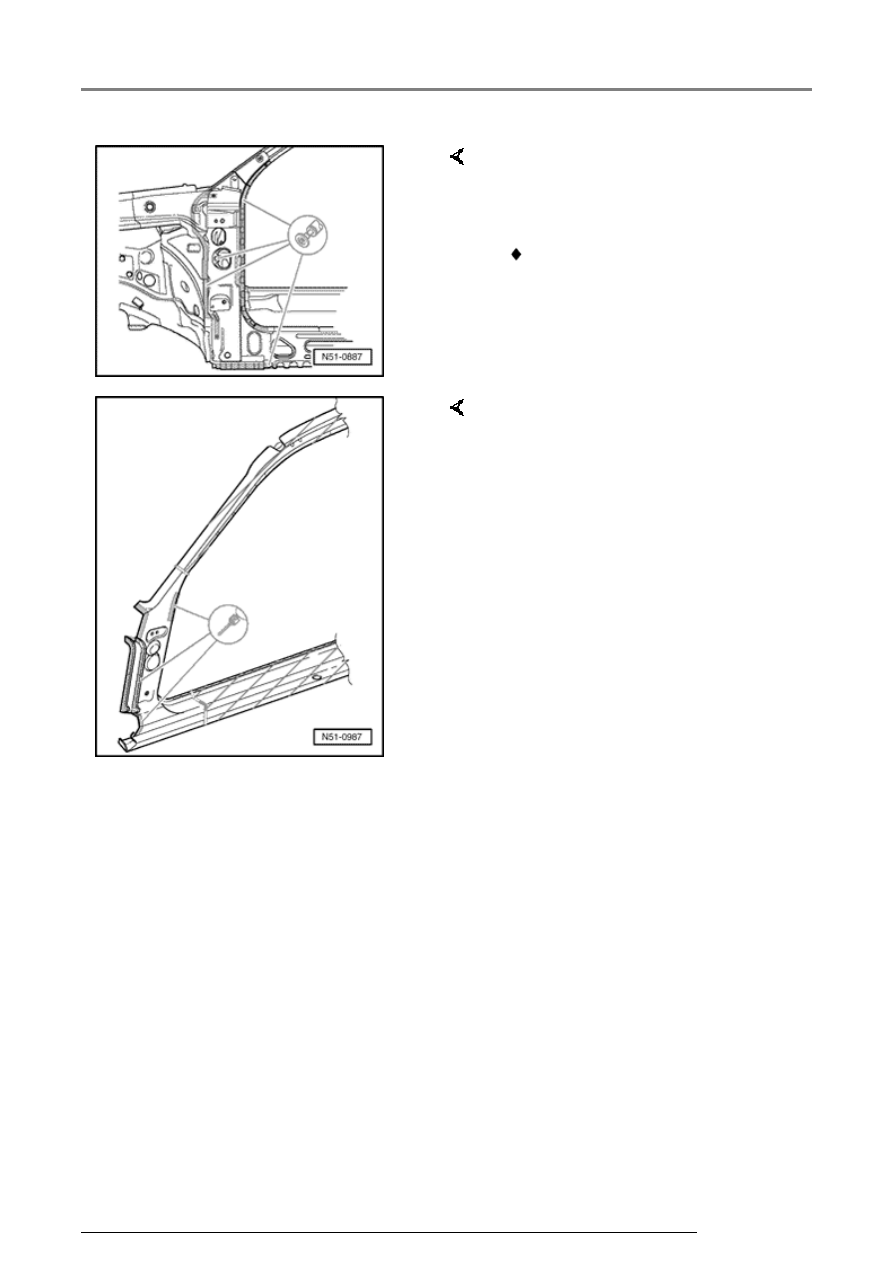

Preparing new part

-  Remove excess material.

 A-pillar lower section with sill



-  Transfer separating lines to new

part and cut out.

-  Drill 7 mm dia. (0.27 in.) holes for

SG-plug weld seam.

51 37 55 00 A-pillar, inner, replacing

13/2/2005

51-31







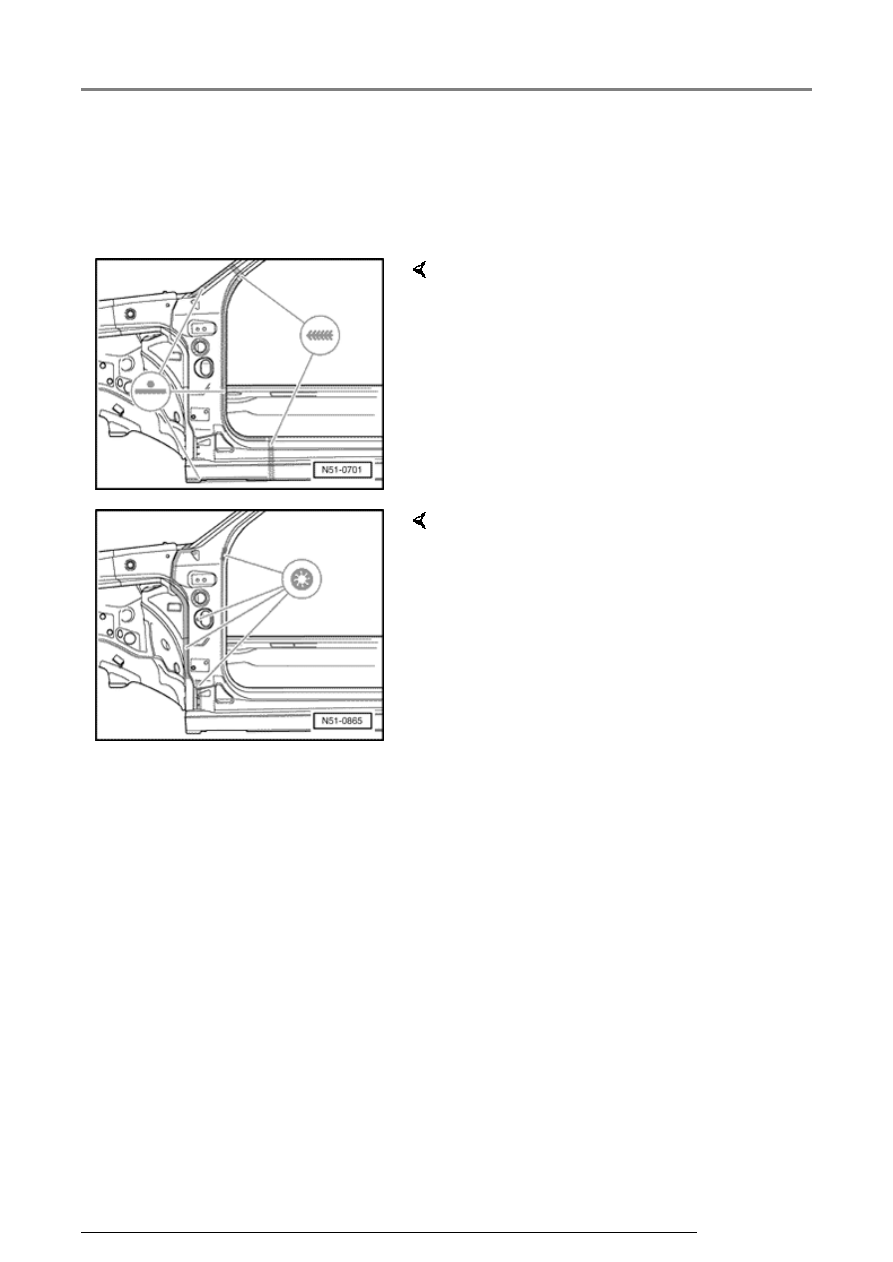

Welding in place





-  Adapt new part with vehicle standing on its

wheels or on alignment fixture and tack weld.



-  Weld in A-pillar, RP-spot weld seam.

-  Butt weld parting cut, SG-continuous weld seam.



-  Weld in A-pillar, SG-plug weld seam.

51 37 55 00 A-pillar, inner, replacing

13/2/2005

51-32





51 38 55
50 A-
pillar,
inner,
replacing

WARNING!



Note:

Only use body
saw VAG1523
or air hammer
VAG1577 for
parting cut!

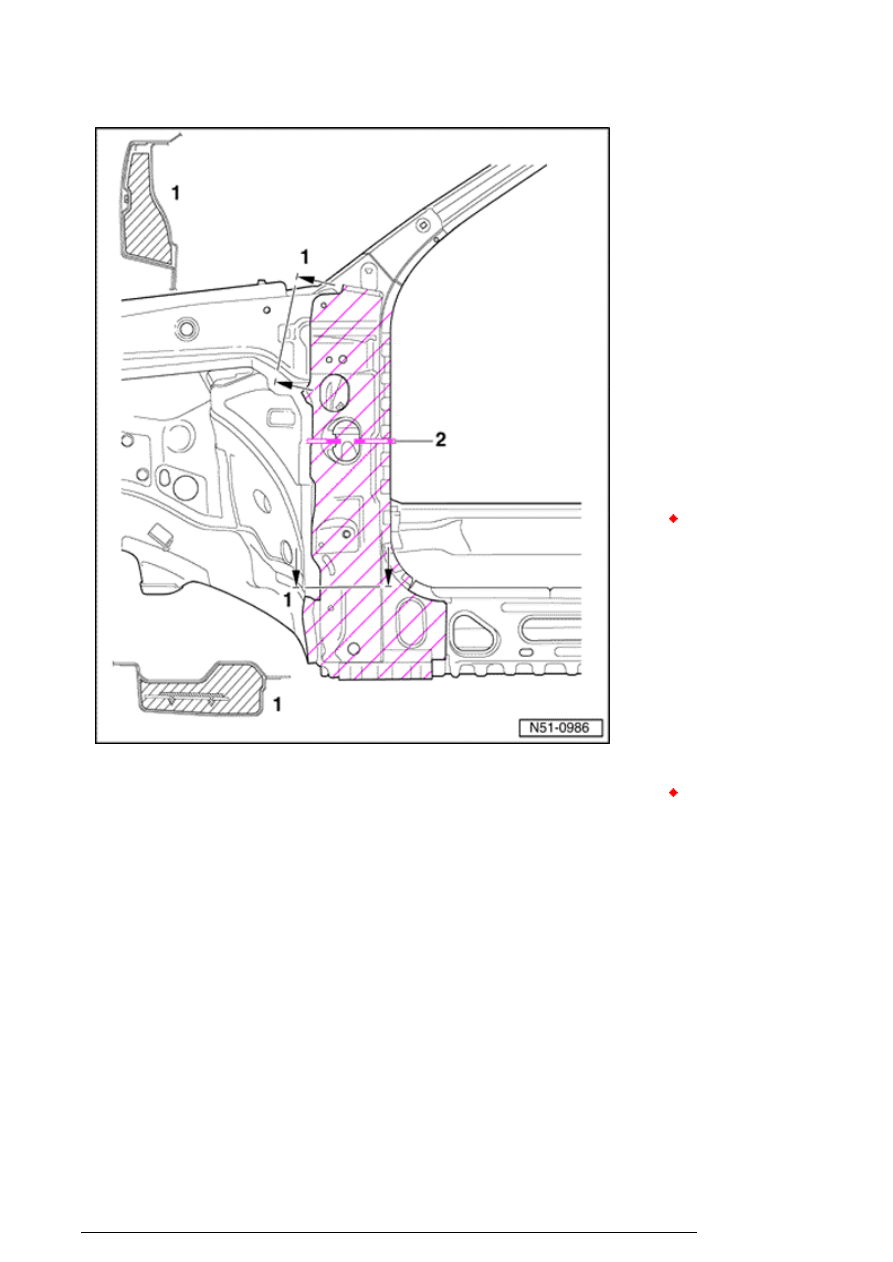

1 - Foam

treated
area

2 - Cutting

line part
section



Welding,
separating,
using spark
generating
tools in
foam treated
areas
creates
gases,
therefore, do
not use
these
processes.





Use 2K-filler
material to
smooth out
irregularities.



-

Scrape out
as much
foam as
possible
before

51 38 55 50 A-pillar, inner, replacing
