Volkswagen Golf / Golf GTI / Jetta. Manual - part 529

¡

Replace as a unit

¡

Removing



40-5, Removing

outer constant velocity joint



¡

Installing: Drive onto shaft with
plastic hammer until securing
ring engages.

¡

Greasing



40-5,



¡

Checking



40-5, Outer

constant velocity joint,
checking





3. Circlip

¡

Always replace

¡

Insert in shaft groove



4. Thrust washer

¡

Installation location



40-5,

Installing spring washer and
thrust washer on outer joint





5. Spring washer

¡

Installation location



40-5,

Installing spring washer and
thrust washer on outer joint





6. Clamp

¡

Always replace

¡

Tightening with pliers
V.A.G1682



40-5, Tightening

clamp on outer CV joint boot





7. Constant velocity joint boots

¡

Check for tears and chafing

¡

Material: Hytrel
(Polyelastomer)



8. Clamp

Front drive axle, servicing

¡

Always replace

¡

Tightening



40-5, Tightening

clamp for CV joint boot (inner,
small dia.)





9. Axle shaft

10. Clamp

¡

Always replace

¡

Tightening



11. Triple roller joint boot

¡

Check for tears and chafing



12. Clamp

¡

Always replace

¡

Tightening



13. Triple rotor star with rollers



14. Circlip

¡

Always replace

¡

Insert in groove in shaft



15. Multi-point socket head bolt



16. Triple roller joint housing

The chamfer - arrow - points to
axle shaft splines.

Tightening torques:



40-5,

Triple-rotor joint AAR 3300i, disassembling
and assembling

Disassembling



- Open clamp on joint and slide back protective boot.

Front drive axle, servicing





- Open clamp on shaft and slide back joint protective boot.

- Pull joint off axle shaft.

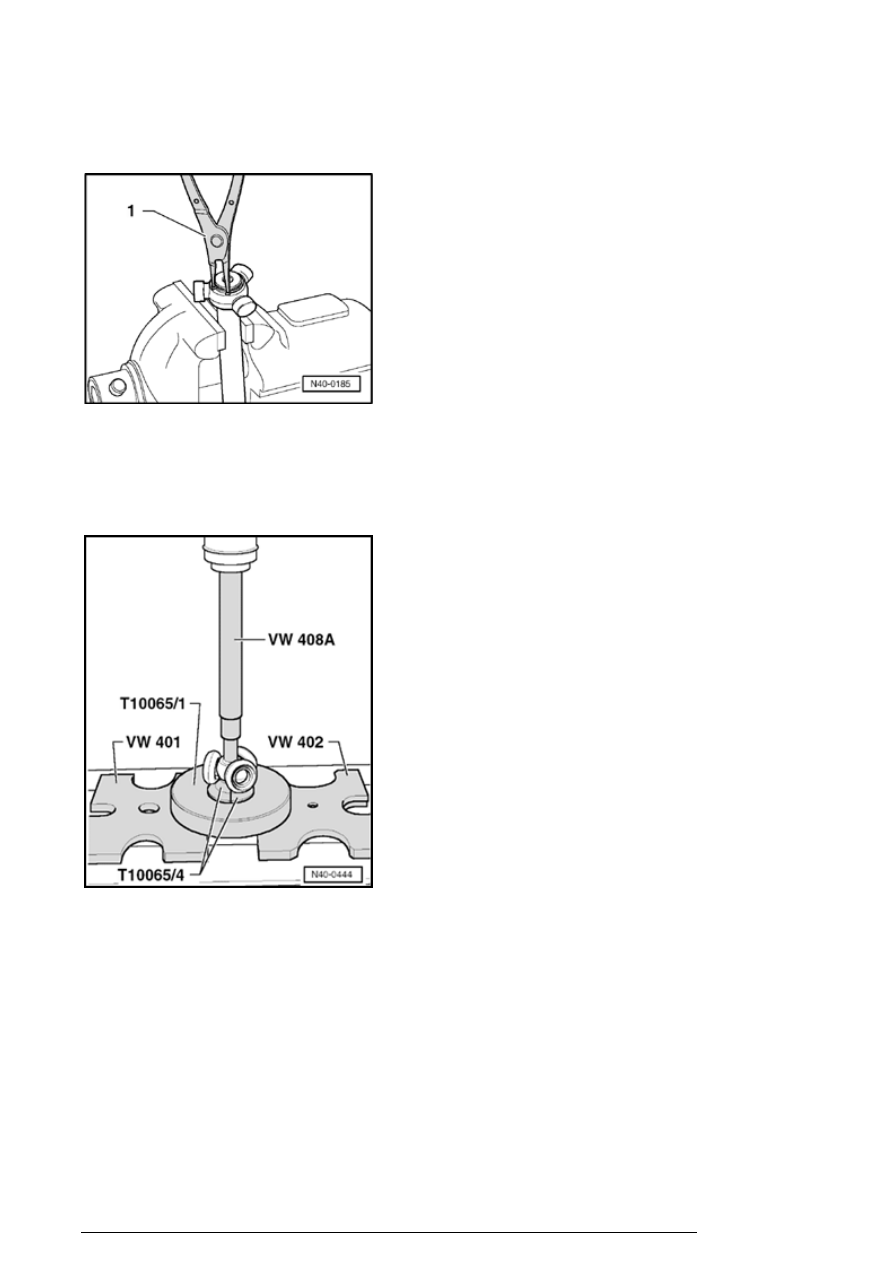

- Remove circlip.

1 - Pliers (commercially available) VW161A

- Insert axle shaft into press.

- Press out star off axle shaft.

- Pull protective boot off shaft.

- Clean shaft, joint and groove for oil seal.

Assembling



- Slide small clamp for joint protective boot onto shaft.

- Slide joint protective boot onto shaft.

- Slide joint onto shaft.

Front drive axle, servicing



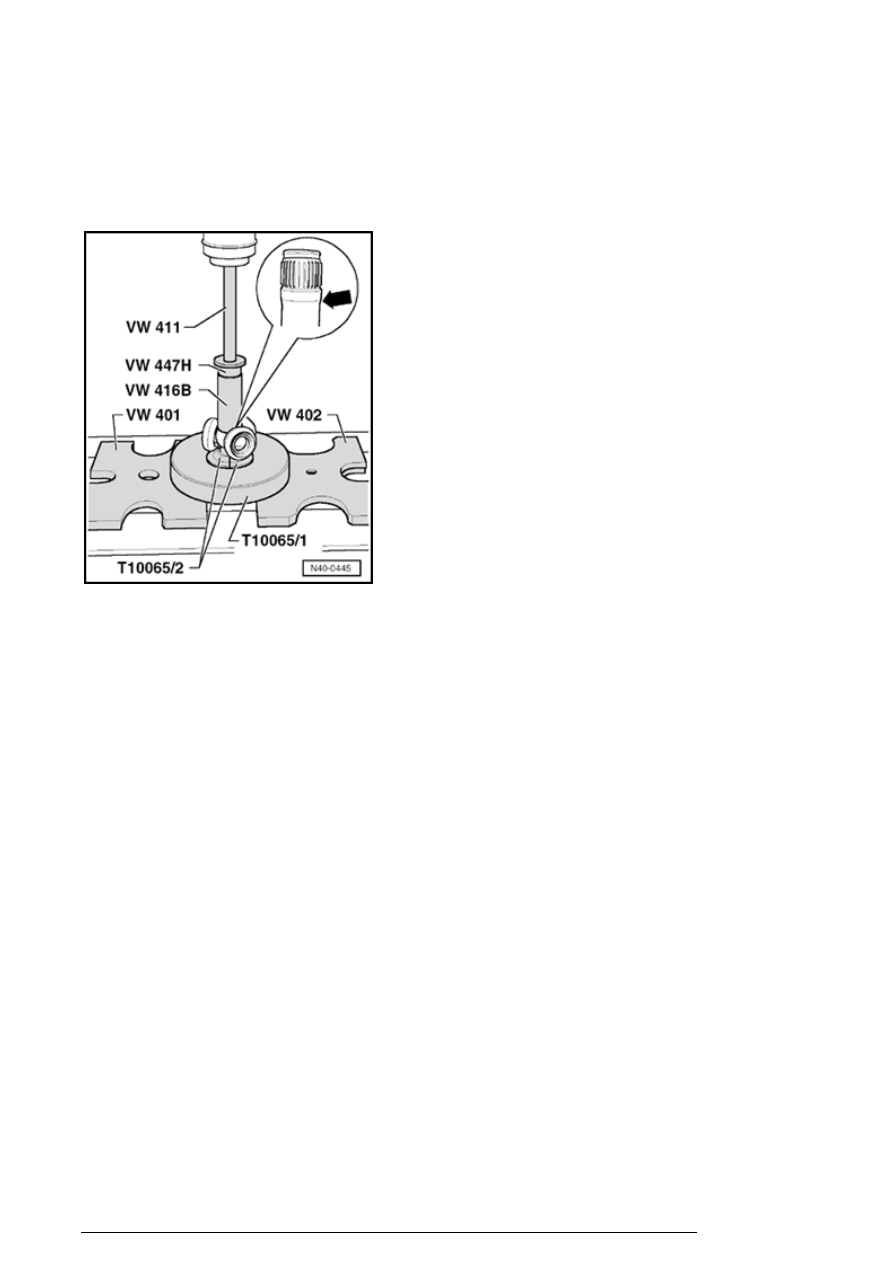

Assembling triple roller star

Conical-type axle shaft

The chamfer on triple roller star faces toward shaft, this is
used as an assembly aid.

- Install triple roller star onto shaft and press onto stop.

- Make sure that the pressure does not exceed 3.0 t!

- If necessary coat drive shaft splines and triple-roller star
with lubricating paste G 052142A2 .

- Insert circlip, make sure seated correctly.

- Press 70 grams of joint grease from repair set, into triple
roller joint.

- Slide joint over rollers and hold.

- Press 60 grams of joint grease, from repair set, into the
reverse side of the triple roller joint.

- Install joint protective boot.

Assembling triple roller star

Cylindrical-type axle shaft

Front drive axle, servicing
