Volkswagen Golf / Golf GTI / Jetta. Manual - part 528





- Tighten clamp with hose clamp pliers V.A.G1275 .

- Tighten clamp with hose clamp pliers V.A.G1275 .

V - Drive axle with triple roller joint AAR
3300i, servicing



Front drive axle, servicing

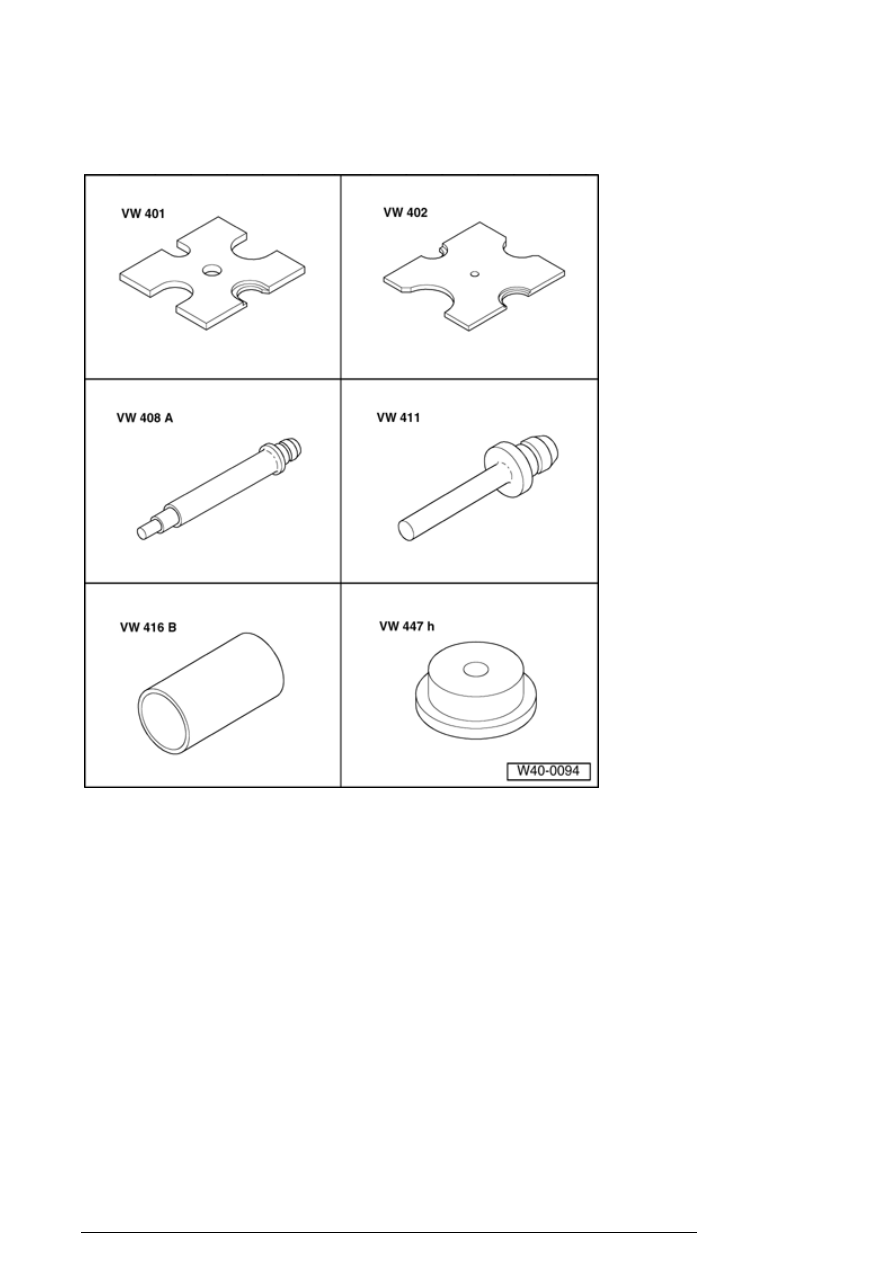

Special tools, testers and auxiliary items
required

n

Thrust plate VW401



n

Thrust plate VW402



n

Punch VW408A



n

Punch VW411



n

Tube 37 mm dia. VW416B



n

Thrust pad VW447H



Front drive axle, servicing

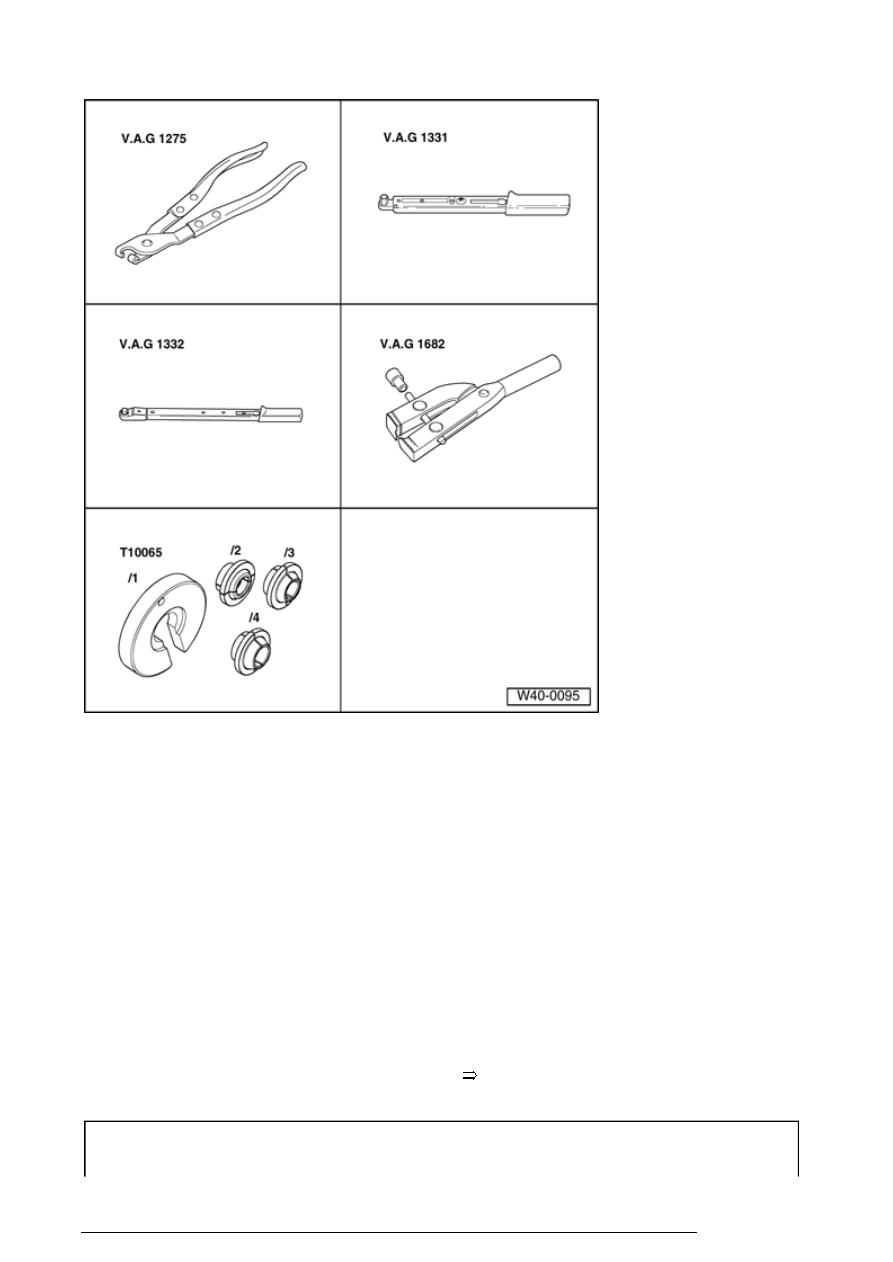

Special tools, testers and auxiliary items
required

n

CV joint boot clamp tool V.A.G1275



n

Torque wrench V.A.G1331



n

Torque wrench V.A.G1332



n

CV joint boot clamp tool V.A.G1682



n

Assembly tool T10065



Grease quantity and type

Filling axle shaft with high temperature grease.

 See

Parts Catalog



Grease

Amount of:

Outer joint

Total quantity

Joint

Protective boot

Front drive axle, servicing



mm

[g]

[g]

[g]

98

120

80

40

Inner joint







mm







123

130

70

60

Regrease joint, if necessary, when replacing the protective
boot.

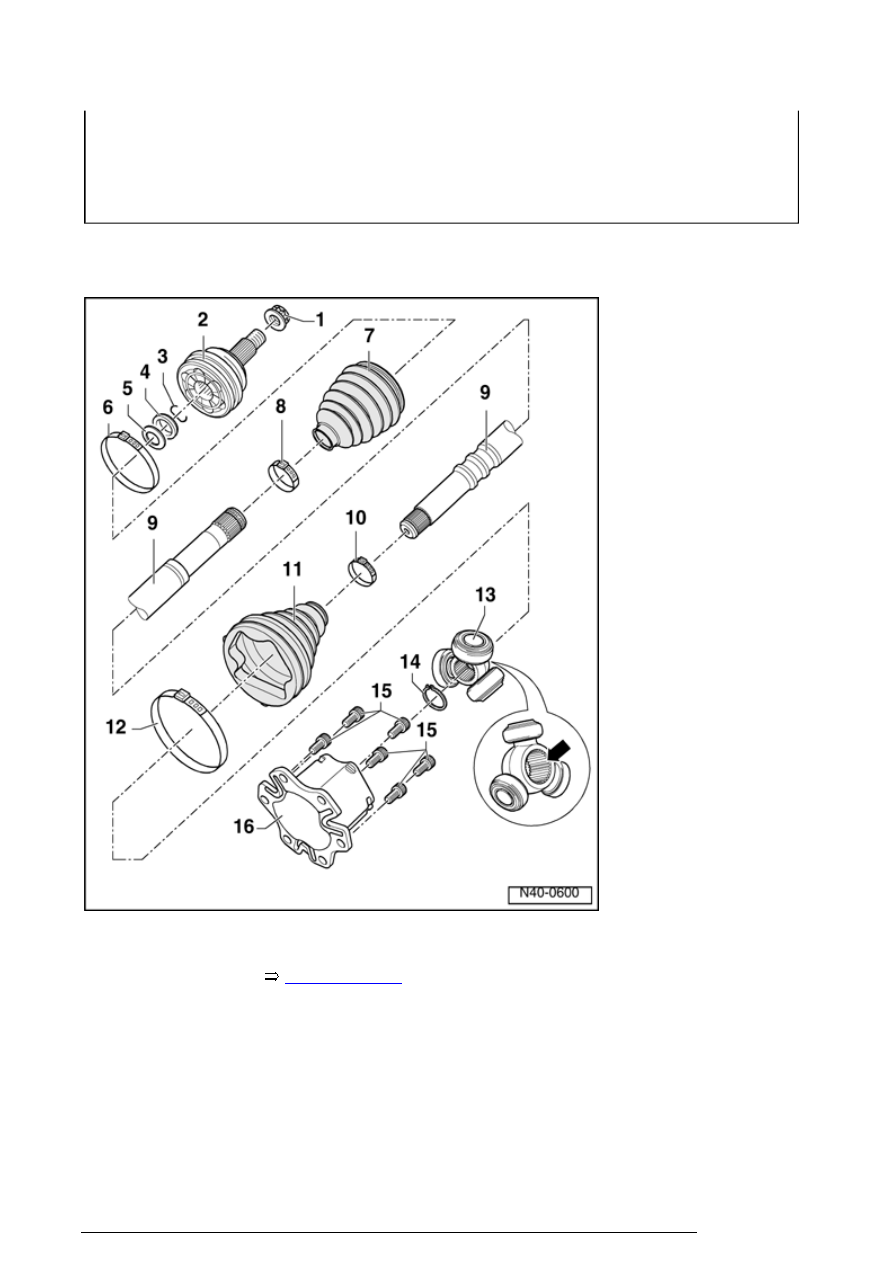

1. Self-locking 12-point nut

¡

Tightening



40-5, Installing



¡

Any paint residue and/or
corrosion on thread of outer
joint must be removed before
nut is installed.

¡

Always replace



2. Outer constant velocity joint

Front drive axle, servicing
