Volkswagen Golf / Golf GTI / Jetta. Manual - part 491



2. Clevis mounting for rear axle

3. Connecting Left front level

control system sensor G76

¡

Do not pull connecting link
from ball joint!



4. Bracket

5. Axle beam

6. Hex bolt, 16 Nm

7. Hex bolt, 20 Nm

8. Heat shield

Left rear level control system sensor G76 on
rear axle for all wheel drive

General notes



40-2, Level control

system sensor in vehicles with automatic
headlight range control - general
information



Electrical/electronic components and installation locations



Headlight basic settings






Repair Manual, Electrical Equipment,

Repair Group 94, Setting gas discharge
lights; Adjusting gas discharge lights

1. Level control system sensor G76

¡

Check electrically using On
Board Diagnostics (OBD)

¡

When complaints are received

 Perform basic setting in

"Guided Fault Finding" with the
VAS 5051.

For this, use the Goto button in
the "Functions/Component
selection" .

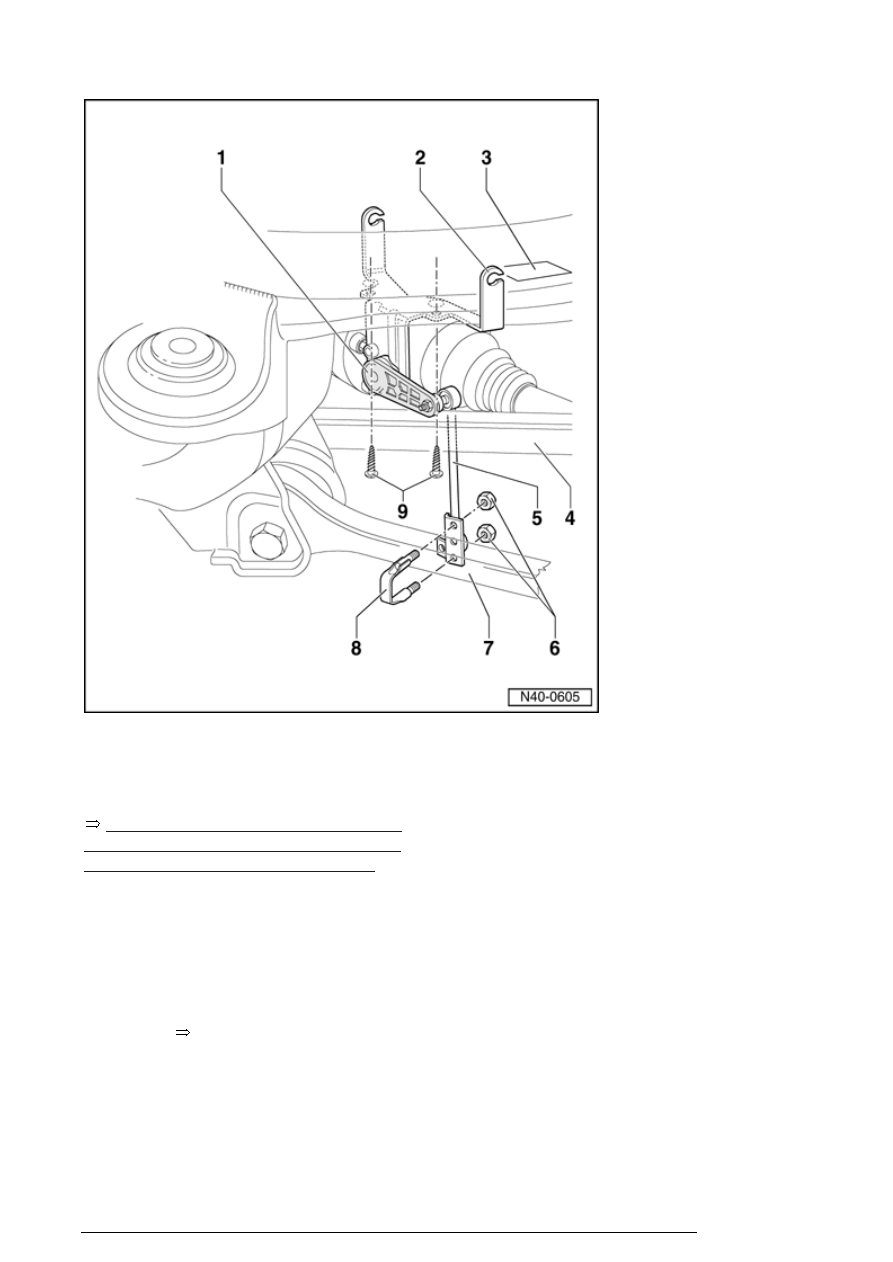

Electrical/electronic components and installation locations



2. Bracket

3. Subframe

4. Upper transverse link

5. Connecting Left front level

control system sensor G76

¡

Do not pull connecting link
from ball joint!



6. Self-locking hex nut, 4 Nm

¡

Always replace



7. Lower transverse link

8. Clamp

9. Bolt, 9 Nm

Electrical/electronic components and installation locations

40 - 3



Front suspension, servicing



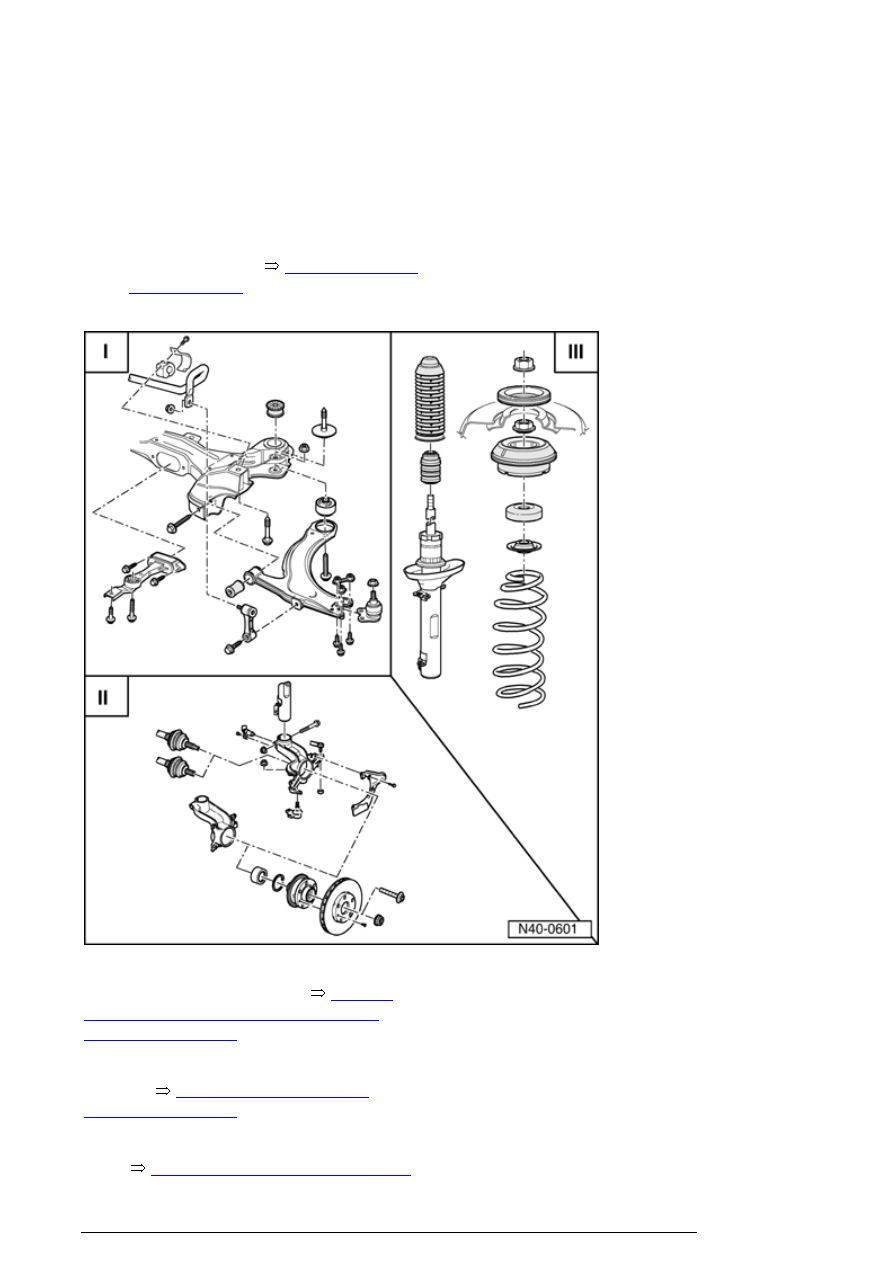

Front axle, overview



Note:

n

The chapter "Servicing axle shafts"
can be found on



40-5, Front drive

axle, servicing

 .



I - Assembly overview of subframe,
stabilizer bar, control arm



40-3, I -

Subframe, stabilizer bar, control arm,
assembly overview



II - Assembly overview of wheel
bearing



40-3, II - Wheel bearing,

assembly overview



III - Assembly overview of suspension
strut



40-3, III - Front suspension strut,

Front suspension, servicing
