4. Connecting Left front level

control system sensor G78

¡

Fasten connecting rod within
the range of the mark - arrow -
to the bracket



Item - 9 -

.



5. Control arm

6. Hex bolt

¡

15 Nm plus an additional

1

 /

4



turn 90

¡

Always replace



7. Connecting Link

¡

Different versions

¡

Application

 See Parts

Catalog



8. Hex nut, 6 Nm

9. Bracket

10. Stabilizer bar

11. Connector

12. Side rail

13. Pop rivet screw



For this, use the Goto button in
the "Functions/Component
selection" .

Draw in pop rivet using Pop
Rivet Tongs V.A.G 1765 B .

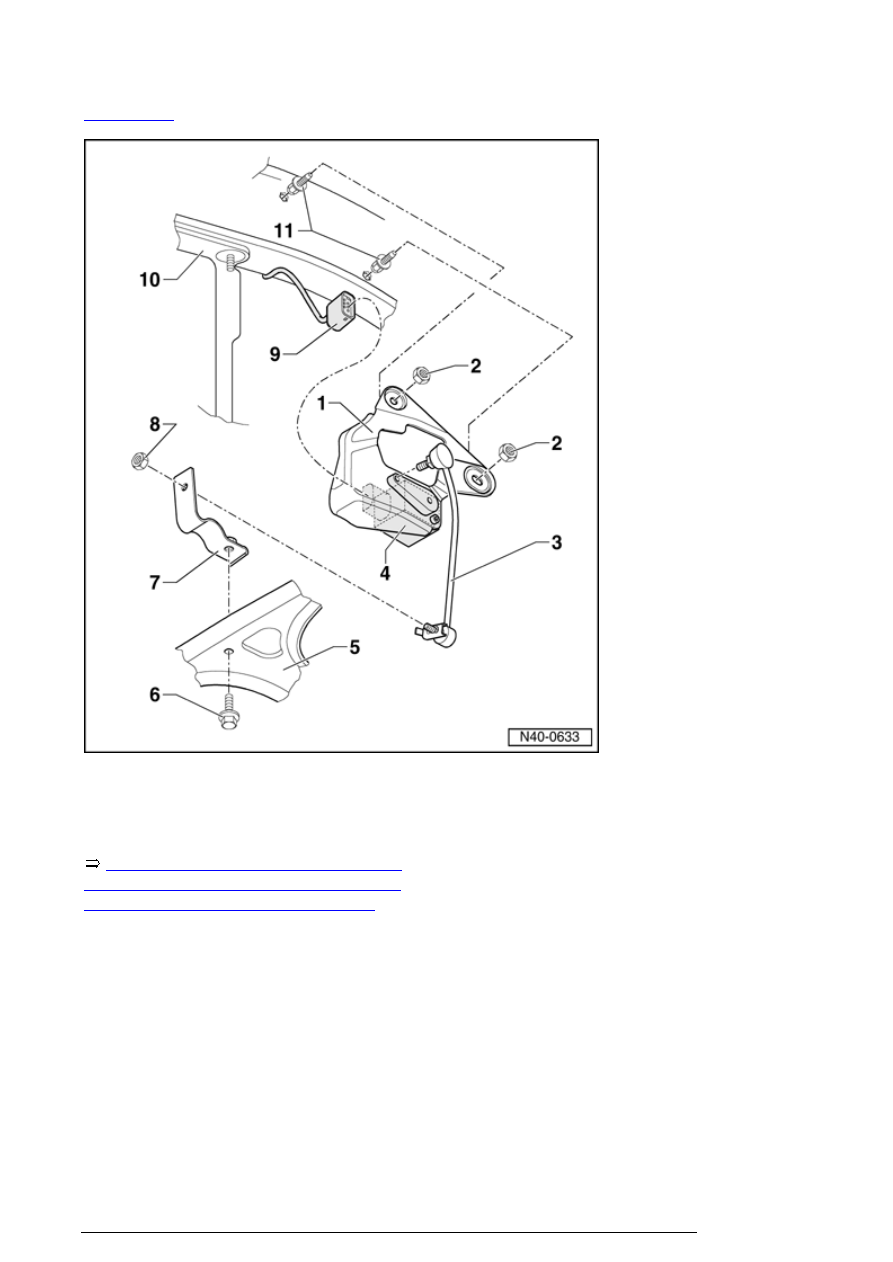

Left front level control system sensor G78
on front axle R32

General notes



40-2, Level control

system sensor in vehicles with automatic
headlight range control - general

Electrical/electronic components and installation locations



information



Headlight basic settings






Repair Manual, Electrical Equipment,

Repair Group 94, Setting gas discharge
lights; Adjusting gas discharge lights

1. Bracket

2. Hex nut, 8 Nm

3. Connecting Left front level

control system sensor G78

¡

Torque Left front level control
system sensor G78 to: 4 Nm



4. Level control system sensor G78

Electrical/electronic components and installation locations

¡

Check electrically through On
Board Diagnostics (OBD)

¡

When complaints are received

 Perform basic setting in

"Guided Fault Finding" with the
VAS 5051.



5. Control arm

6. Hex bolt, 25 Nm

7. Bracket

8. Hex nut, 5 Nm

9. Connector

10. Side rail

11. Pop rivet screw



For this, use the Goto button in
the "Functions/Component
selection" .

Draw in pop rivet using Pop
Rivet Tongs V.A.G 1765 B .

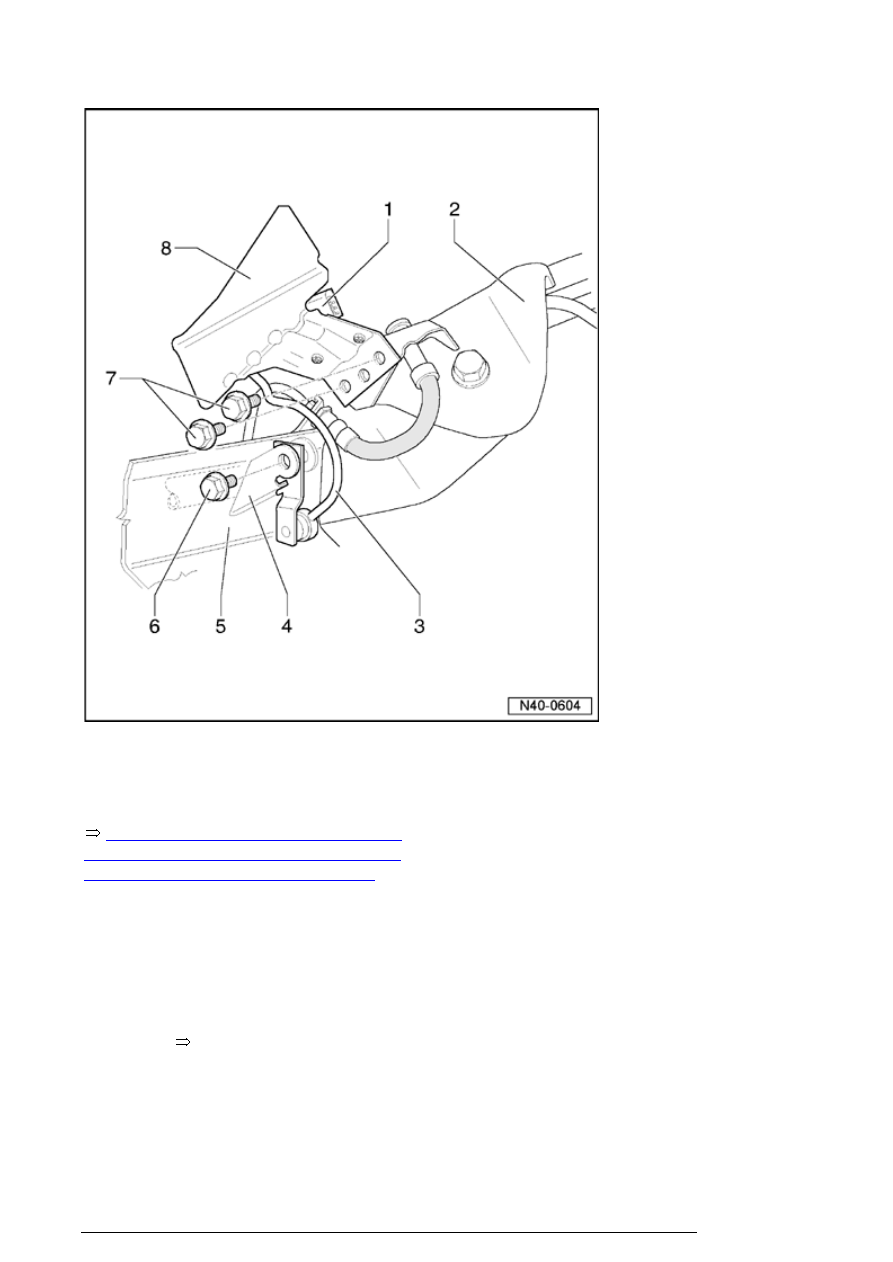

Left rear level control system sensor G76 on
rear axle for front wheel drive

General notes



40-2, Level control

system sensor in vehicles with automatic
headlight range control - general
information



Electrical/electronic components and installation locations



Headlight basic settings






Repair Manual, Electrical Equipment,

Repair Group 94, Setting gas discharge
lights; Adjusting gas discharge lights

1. Level control system sensor G76

¡

Check electrically using On
Board Diagnostics (OBD)

¡

When complaints are received

 Perform basic setting in

"Guided Fault Finding" with the
VAS 5051.

For this, use the Goto button in
the "Functions/Component
selection" .

Electrical/electronic components and installation locations
