27-114





Generator
(GEN) - 4-
cylinder
TDI - PD
engines

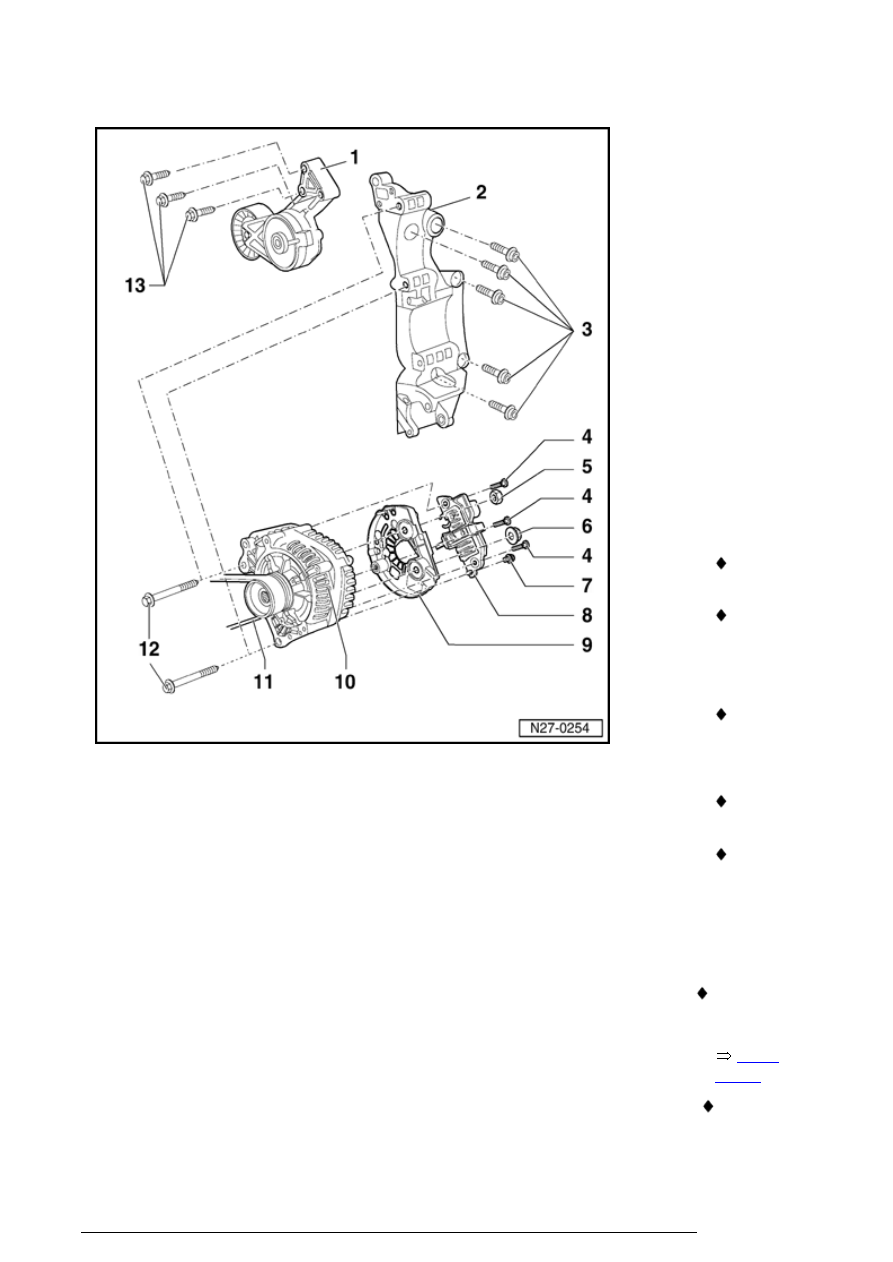

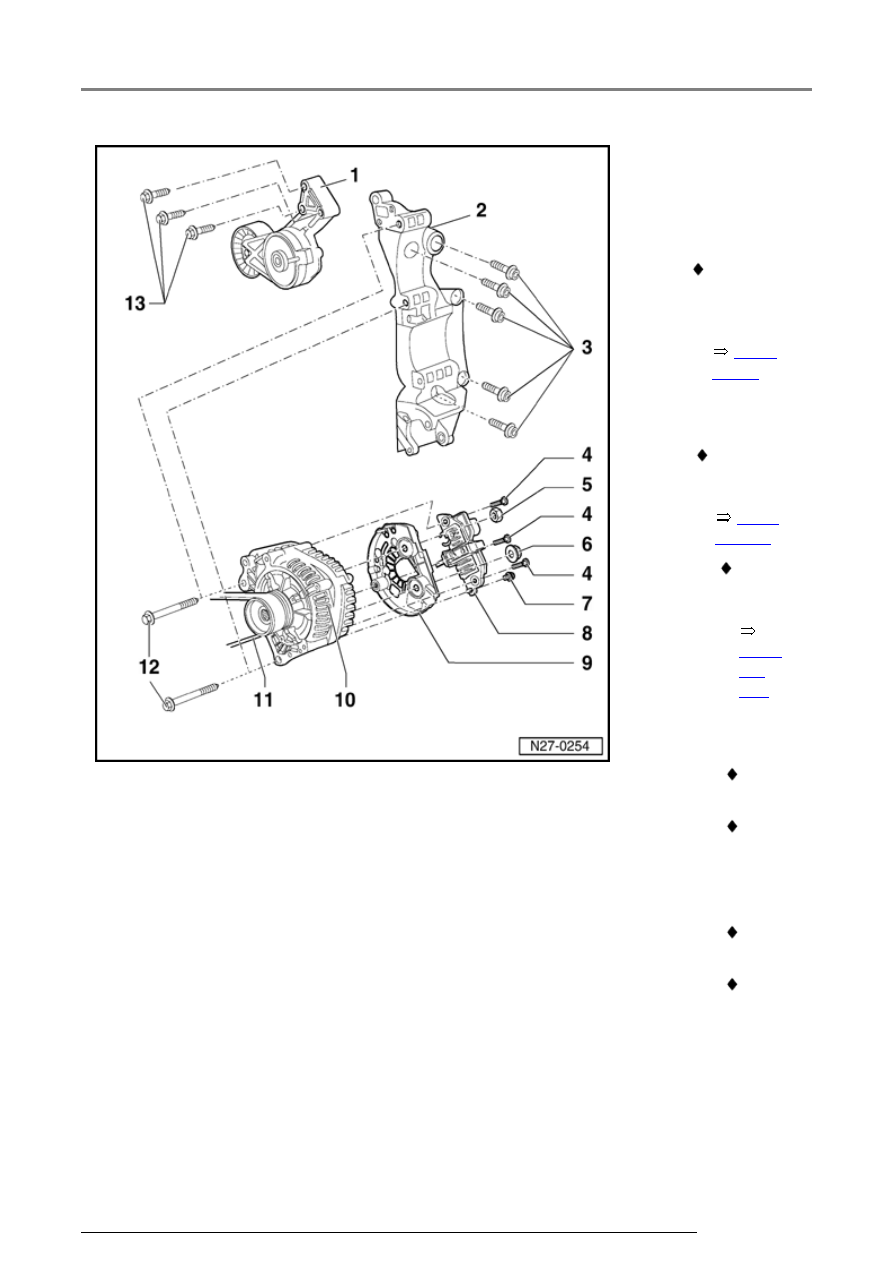

4-cylinder
TDI - PD
engine,
assembly



1 - Tensioner

2 - Bracket

3 - Hex

socket
bolt

 M10 x

45mm

 45 Nm

4 - Screws

5 - Nut

 M8

6 - Hex

bolts

 M10 x

65mm

 45 Nm

7 - Screws

8 - Voltage

Regulator
(VR)

 Removing

and
installing



Page

27-78



 Checking

carbon
brushes

Generator (GEN) - 4-cylinder TDI - PD engines

13/2/2005



Page

27-79



Generator (GEN) - 4-cylinder TDI - PD engines

13/2/2005

27-115





9

-

Protective
cap

10

-

Generator
(GEN)

 Tightening

torque of
B+ wire to
generator



Page

27-77



11 - Ribbed

belt

 Removing

and
installing



Page

27-116

 .

 Ribbed

belt
routing



Page
27-
120

 .

12 - Hex

bolts

 M8 x

85mm

 25

Nm

13 - Hex

bolts

 M8 x

45mm

 25

Nm

Generator (GEN) - 4-cylinder TDI - PD engines

13/2/2005

27-116







Ribbed belt, removing and installing





CAUTION!









Before removing ribbed belt, mark direction
of rotation. Belt damage will result if not
reinstalled in proper direction.









Check ribbed belt



Page 27-81

 . Always

replace ribbed belt if found to be faulty. This
will avoid related failures or operating
problems.





Special tools and auxiliary items needed



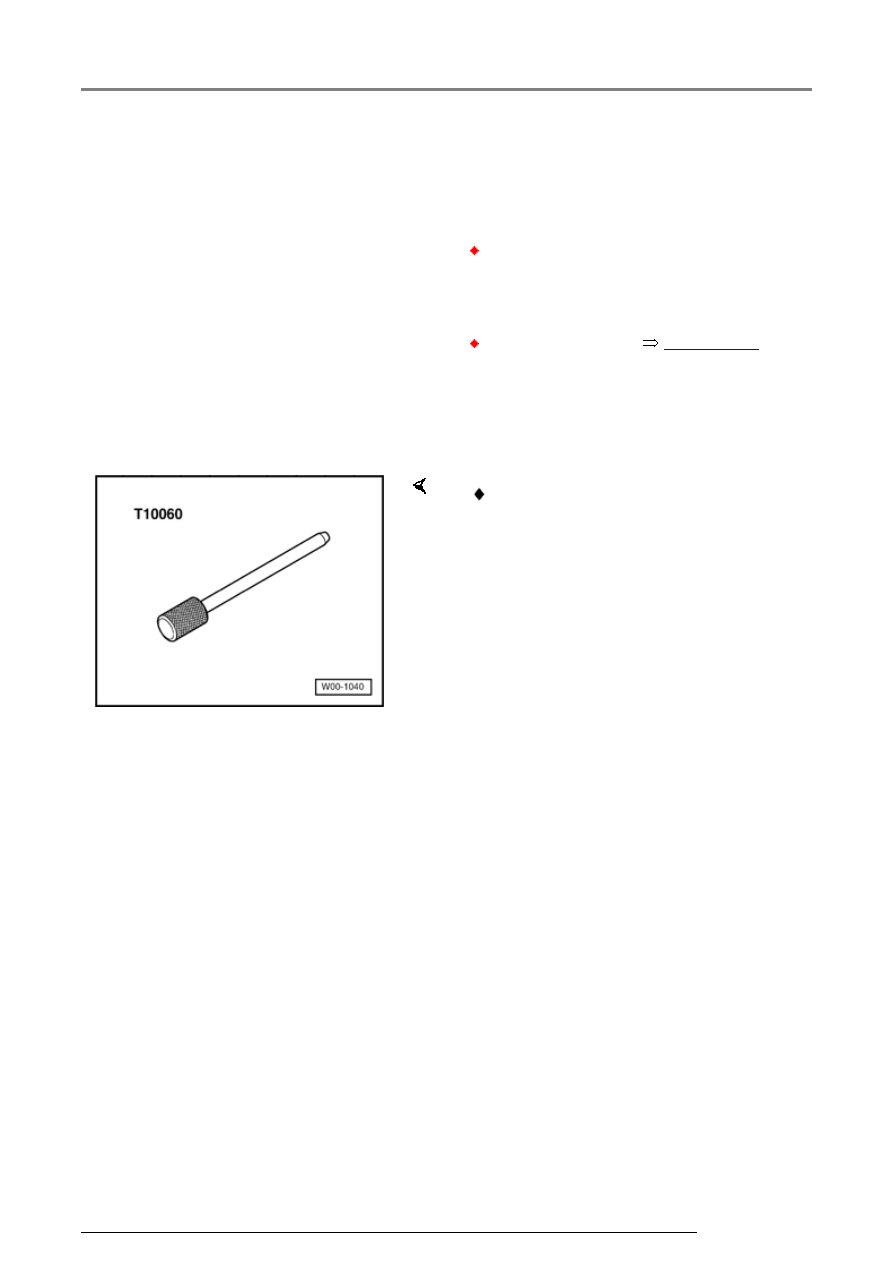

 Mandrel T10060 (or equivalent)
