Volkswagen Golf / Golf GTI / Jetta. Manual - part 1096

27-117







Removing





-  Lift vehicle.



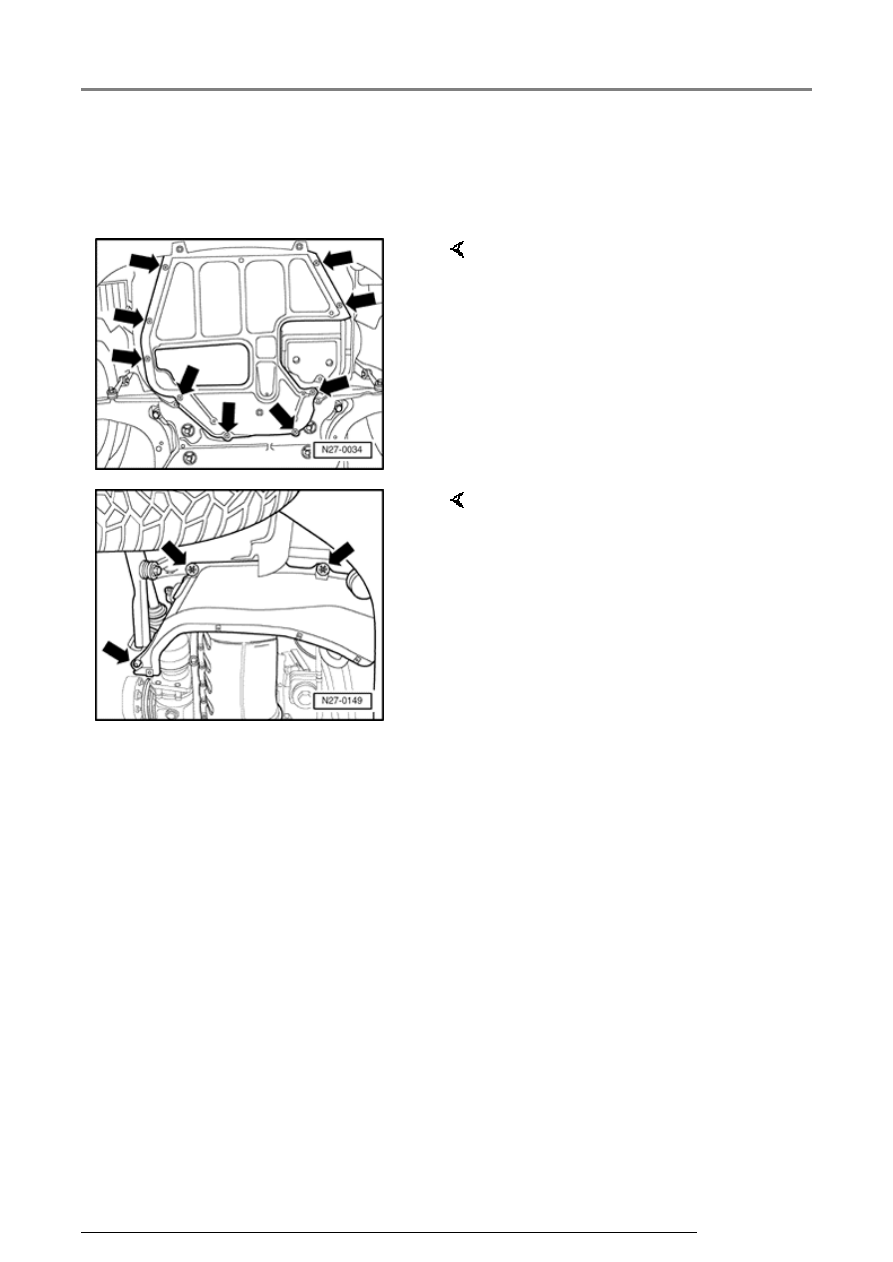

-  Remove bolts -arrows- and

remove center sound insulation.



-  Remove nut, release clips -

arrows- and remove right lower
sound insulation.

Generator (GEN) - 4-cylinder TDI - PD engines

13/2/2005

27-118







-  Mark direction of rotation of ribbed belt if it is to

be reused.



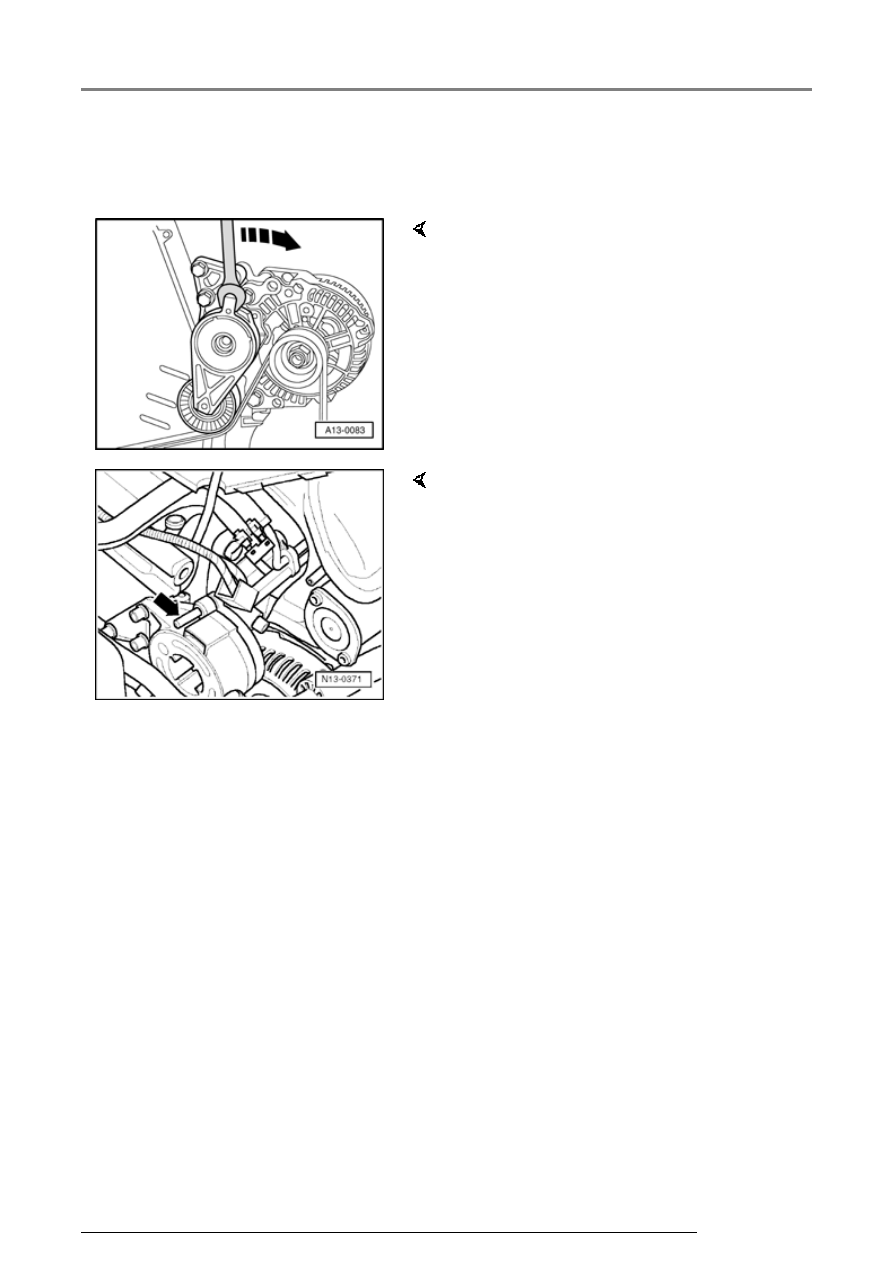

-  Loosen ribbed belt by turning tensioner in

direction of -arrow-.



-  Block tensioner with mandrel T10060 or

equivalent.

-  Remove ribbed belt.

Generator (GEN) - 4-cylinder TDI - PD engines

13/2/2005

27-119





   Installing





CAUTION!









Note previously marked running direction of
ribbed belt when reinstalling.









Before installing ribbed belt, make sure that
all subassemblies (generator, a/c
compressor, etc.) are securely mounted and
turn freely.









When installing belt, ensure correct seating
in the belt pulleys!







-  Install ribbed belt according to routing diagram



Page 27-120

 .





-  Remove mandrel T10060 .





-  Start engine and check belt running.





-  Install engine cover.





-  Install center and right sound insulation.

Generator (GEN) - 4-cylinder TDI - PD engines

13/2/2005

27-120







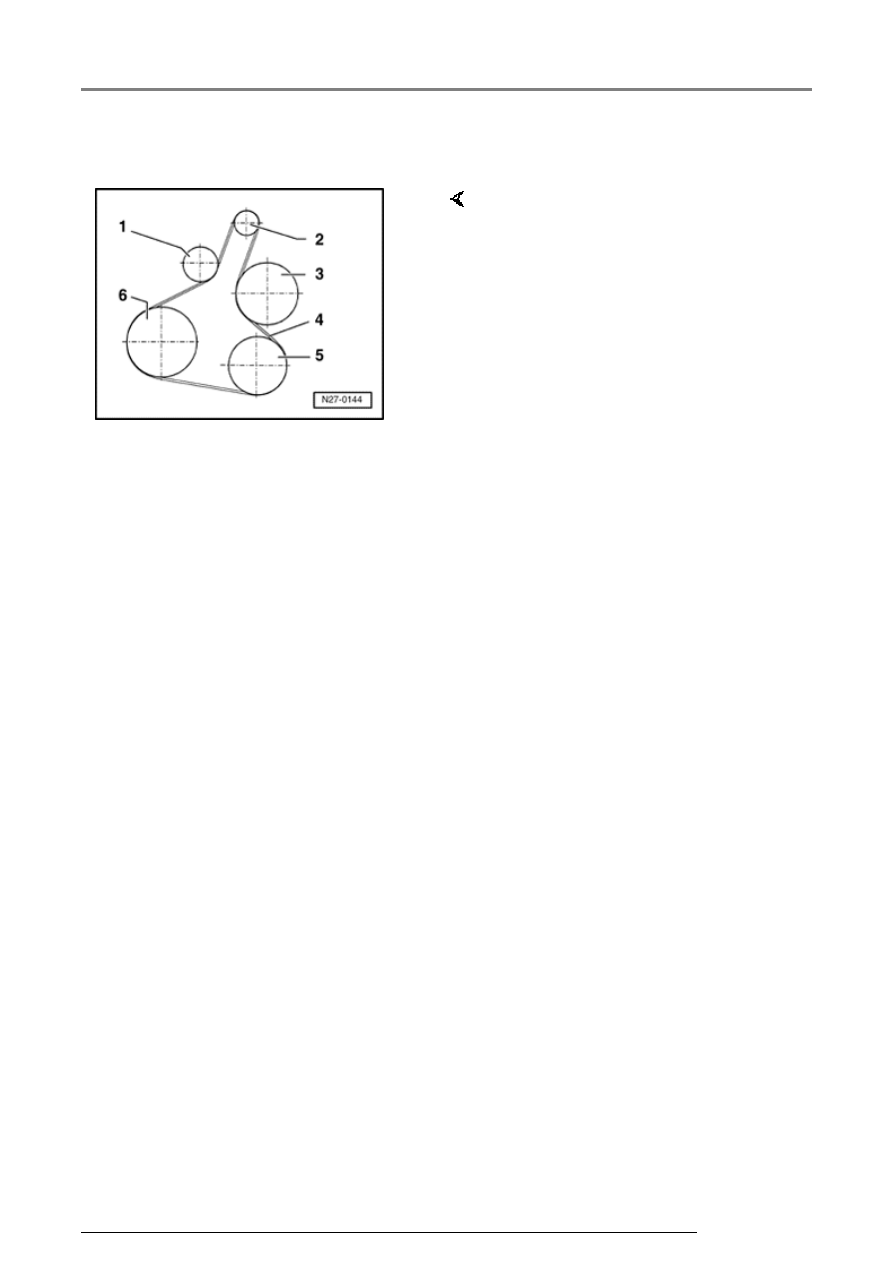

Ribbed belt, routing



     4-cylinder TDI - PD engine

1 - Tensioning roller

2 - Pulley - generator

3 - Pulley - a/c compressor

4 - Ribbed belt -
crankshaft/vibration damper,
tensioning roller, generator, a/c
compressor and power steering
pump

5 - Pulley - power steering pump

6 - Pulley - crankshaft/vibration
damper

Generator (GEN) - 4-cylinder TDI - PD engines

13/2/2005
