Volkswagen Golf / Golf GTI / Jetta. Manual - part 1093

27-107





4-cylinder TDI
engine with
power steering
and A/C
compressorfrom
05.99, assembly

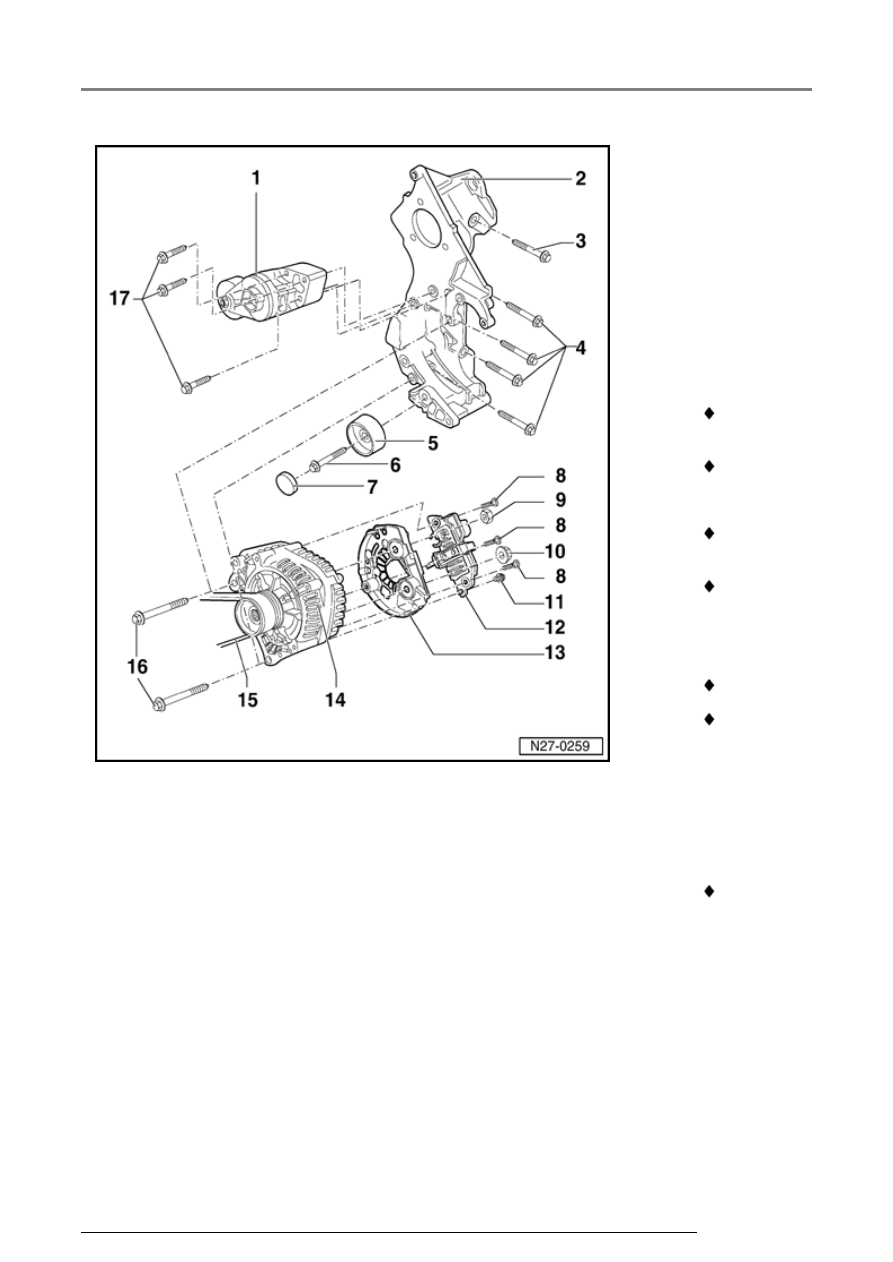

1 - Tensioner

2 - Bracket

3 - Hex bolt

 M10 x

45mm

 45 Nm

4 - Hex bolts

 M10 x

65mm

 45 Nm

5 - Relay roller

6 - Hex bolt

 M8 x 50mm

 25 Nm

7 - Relay roller

protective
cap

8 - Screws

9 - Nut

 M8

Generator (GEN) - 4-cylinder TDI engines

13/2/2005

27-108





10 - Nut

 M8

11 - Screw

12

-

Voltage
Regulator
(VR)

 Removing

and
installing



Page

27-78



 Checking

carbon
brushes



Page

27-79



13

-

Protective
cap

14

-

Generator
(GEN)

 Tightening

torque of
B+ wire to
generator



Page

27-77



15 - Ribbed

belt

 Removing

and
installing



Page

27-109



 Ribbed

belt
routing



Page
27-113



16 - Hex

bolts

 M8 x

Generator (GEN) - 4-cylinder TDI engines

13/2/2005

85mm

 25

Nm

17 - Hex

bolts

 M8 x

45mm

 25

Nm

Generator (GEN) - 4-cylinder TDI engines

13/2/2005

27-109







Ribbed belt, removing and installing





CAUTION!









Before removing ribbed belt, mark direction
of rotation. Belt damage will result if not
reinstalled in proper direction.









Check ribbed belt



Page 27-81

 . Always

replace ribbed belt if found to be faulty. This
will avoid related failures or operating
problems.





Special tools and auxiliary items needed





 Bolt - M8 X 50





Removing





-  Lift vehicle.



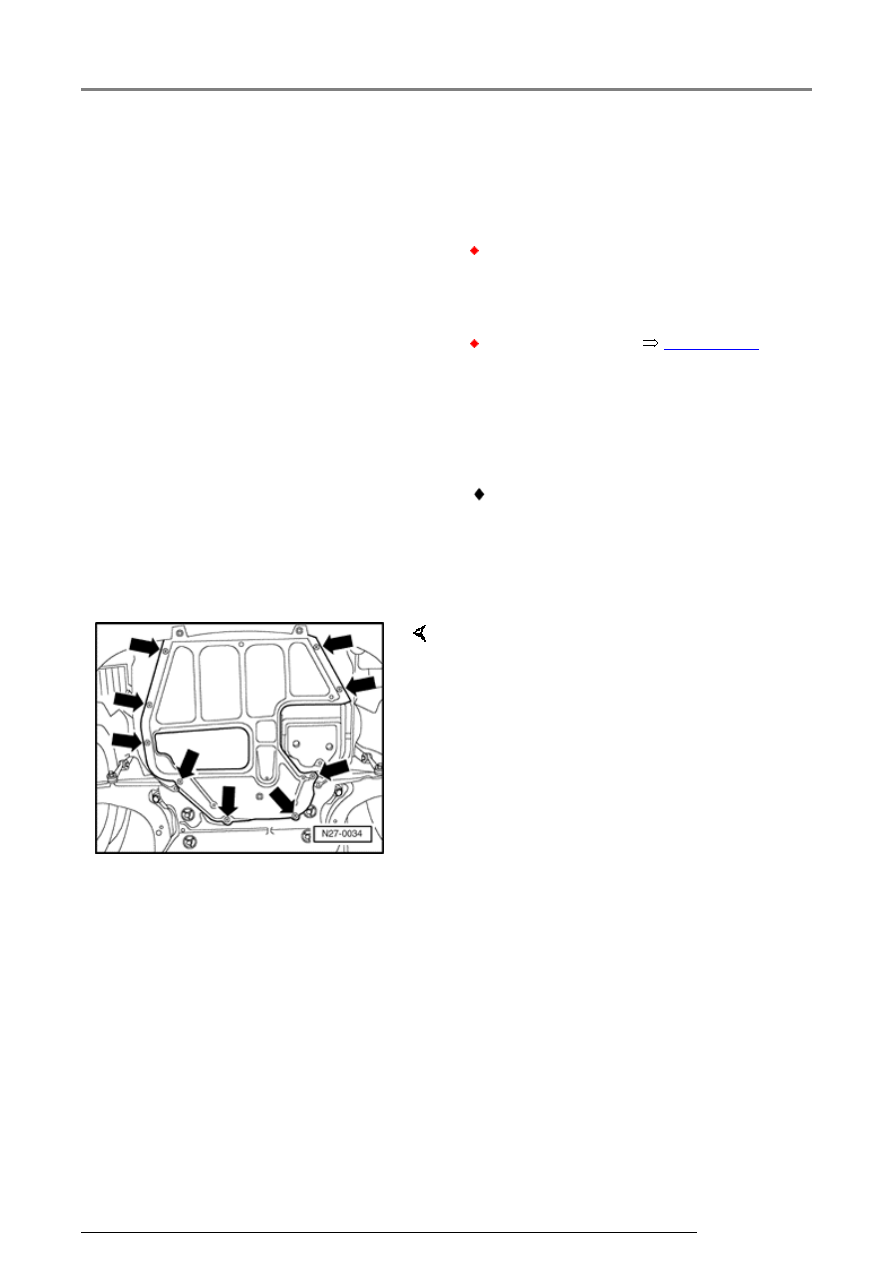

-  Remove bolts -arrows- and remove center

sound insulation.

Generator (GEN) - 4-cylinder TDI engines

13/2/2005
