Volkswagen Golf / Golf GTI / Jetta. Manual - part 58

19-3





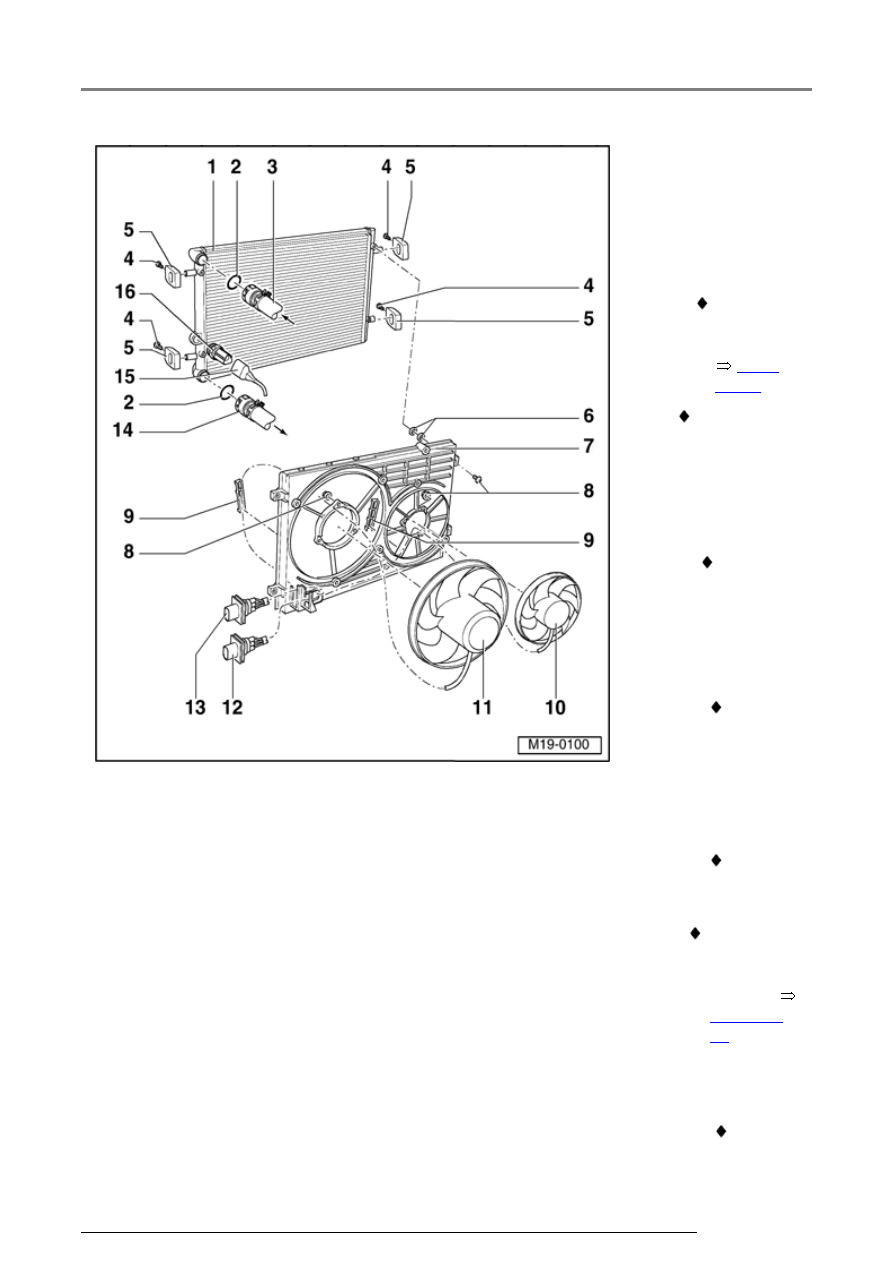

Components
of cooling
system,
body side



1 - Radiator

 Removing

and
installing



Page

19-22



 After

replacement
also replace
entire
coolant

2 - O-ring

 Replace

if
damaged

3 - Upper

coolant
hose

 Secured

to
radiator
with a
quick
release
coupling

 Check

seated
securely

 Coolant

hose
connection
diagram



Page 19-
11



4 - 15 Nm

5 - Bracket

 For

radiator

Cooling system components, servicing

 Observe

installation
position

6 - Washer

Cooling system components, servicing

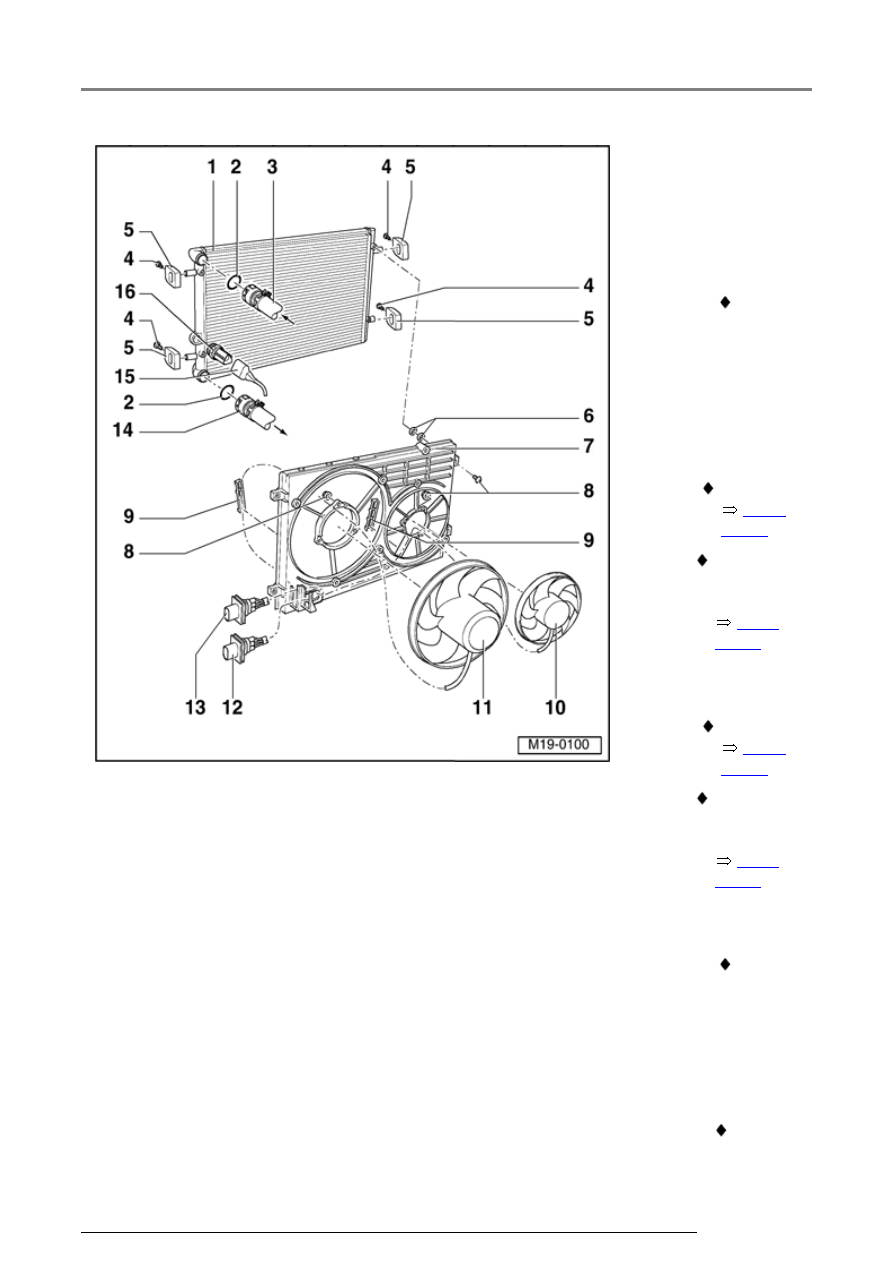

19-4





7 - Air

ducting

8 - 5 Nm

9 - Retaining

clip

 Check

for
secure
seating

10 - Right

coolant
fan -
V35-

 Checking



Page

19-31



 Removing

and
installing



Page

19-22



11 - Coolant

fan -V7-

 Checking



Page

19-31



 Removing

and
installing



Page

19-22



12

-

Connector

 For

Right
coolant
fan -
V35-

13

-

Connector

 For

Coolant

Cooling system components, servicing

fan -
V7-

Cooling system components, servicing
