LADA PRIORA. Каталог деталей и сборочных единиц - часть 30
21713-02

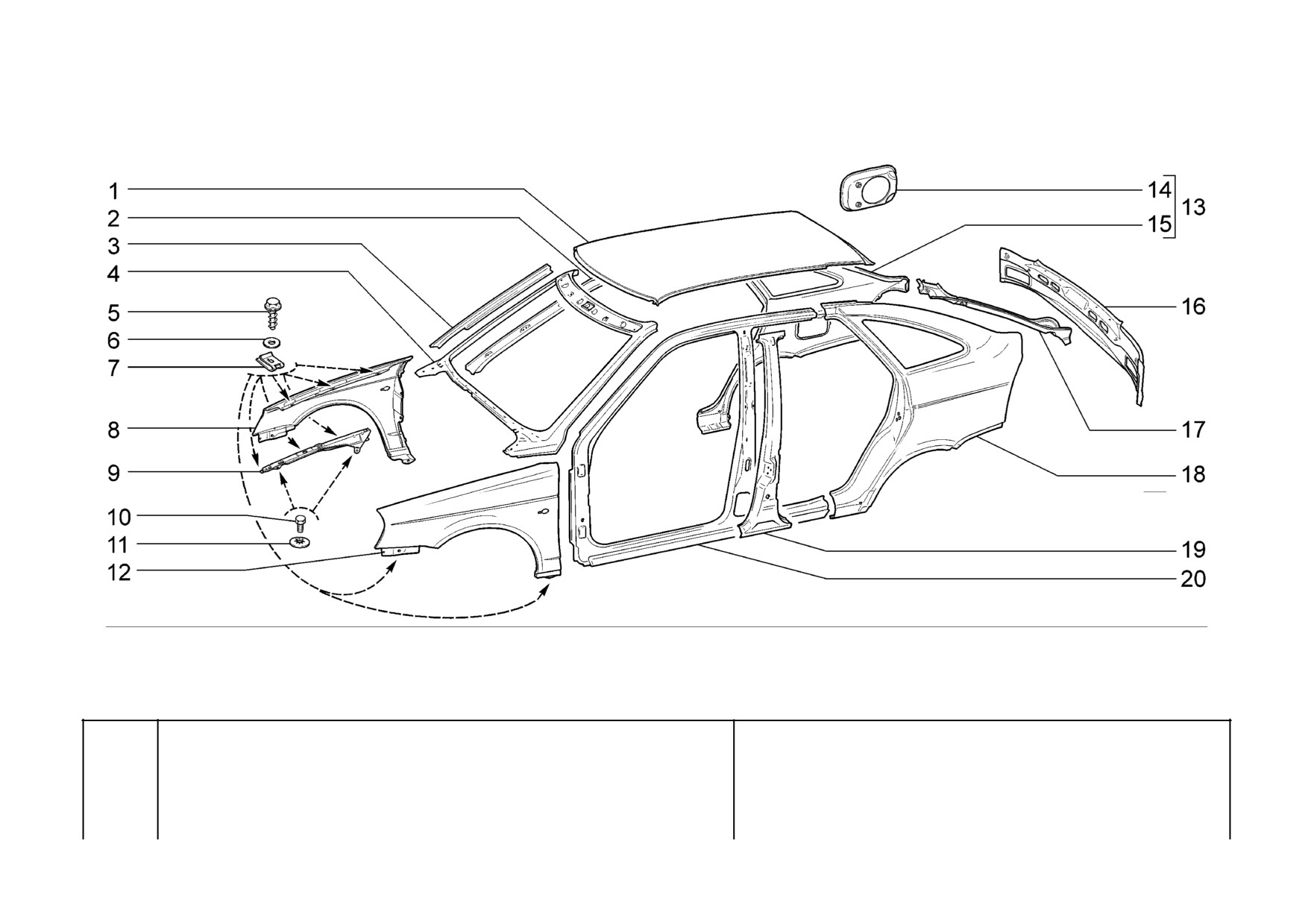

Body panels
21713-03
M261
Panneaux de la carrosserie
Außenteile
Paneles de carrocería
- 434 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21710-5701012-00
1
Панель крыши
Roof panel
Pavillon
Dachblech
Panel del techo
2
+ 21100-5201026-00
1
Стойка внутренняя правая
Inner pillar, RH
Montant intérieur D
Windschutzsäule, innen rechts
Montante interior der.
2
+ 21100-5201027-60
1
Стойка внутренняя левая
Inner pillar, LH
Montant intérieur G
Windschutzsäule, innen links
Montante interior izq.
3
+ 21100-5401338-00
1
Усилитель стойки правый
Pillar reinforcement, RH
Renfort de montant D
Verstärker, rechts
Refuerzo del montante
der.
3
+ 21100-5401339-00
1
Усилитель стойки левый
Pillar reinforcement, LH
Renfort de montant G
Verstärker, links
Refuerzo del montante
izq.
4
+ 21700-5201010-00
1
Рама ветрового окна
Windscreen scuttle panel
Baie de pare-brise
Windschutzscheibenrahmen
Marco del parabrisas
5
+ 21080-8403066-00
22
Винт
Screw
Vis
Schraube
Tornillo
6
+ 00001-0005196-01
22
Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
7
+ 21080-8403068-00
22
Гайка фланцевая
Flange nut
Ecrou de forme
Flanschmutter
Tuerca de brida
8
+ 21700-8403010-00
1
Крыло переднее правое
Front wing, RH
Aile avant D
Kotflügel, vorne rechts
Aleta delantera der.
9
+ 21700-8403044-00
1
Кронштейн
Bracket
Support
Träger
Soporte
9
+ 21700-8403045-00
1
Кронштейн
Bracket
Support
Träger
Soporte
10
+ 00001-0038364-21
4
Болт М6х16 с зубчатым
Toothed collar bolt M6x16
Boulon M6x16 à collet denté
Zahnbundschraube M6x16
Tornillo M6x16 de collar
dentado
буртиком
11
+ 00001-0025990-71
4
Шайба
6 стопорная
Lock washer 6
Rondelle d'arrêt 6
Sicherungsscheibe 6
Arandela 6 de fijación
12
+ 21700-8403011-00
1
Крыло переднее левое
Front wing, LH
Aile avant G
Kotflügel, vorne links
Aleta delantera izq.
13
+ 21110-5401072-00
1
Надставка боковины правая
Bodyside extension, RH
Rallonge de côté de caisse D
Seitenwandansatz, rechts
Extensión lateral der.
13
+ 21110-5401073-00
1
Надставка боковины левая
Bodyside extension, LH
Rallonge de côté de caisse G
Seitenwandansatz, links
Extensión lateral izq.
14
+ 21710-8404010-00
1
Крыло заднее правое
Rear wing, RH
Aile arrière D
Kotflügel, hinten rechts
Aleta trasera der.
15
21710-8404100-00
1
Рамка люка бензобака
Frame panel
Cadre de trappe de réservoir
Rahmen
Marco de la boca de
bomba de combustible
16
+ 21710-8404014-00
1
Крыло заднее правое
Rear wing, RH
Aile arrière D
Kotflügel, hinten rechts
Aleta trasera der.
17
21710-8404050-00
1
Желобок задний правый
RH rear gutter molding
Gouttière D
Heckwasserrinne, rechts
Canaleta trasera der.
17
21710-8404051-00
1
Желобок задний левый
LH rear gutter molding
Gouttière G
Heckwasserrinne, links
Canaleta trasera izq.
18
+ 21710-8404015-00
1
Крыло заднее левое
Rear wing, LH
Aile arrière G
Kotflügel, hinten links
Aleta trasera izq.
19
+ 21710-5601082-00
1
Панель задка
Rear panel
Panneau de jupe arrière
Rückwandblech
Panel del faldón
20
+ 21100-5401130-00
1
Стойка боковины правая
Body pillar, RH
Montant de côté de caisse D
B-Säule, rechts
Montante del lateral der.
20
+ 21100-5401131-00
1
Стойка боковины левая
Body pillar, LH
Montant de côté de caisse G
B-Säule, links
Montante del lateral izq.
21
+ 21110-5401060-00
1
Панель боковины правая
Side panel, RH
Panneau de côté de caisse D
Seitenwand, rechts
Lateral de carrocería der.
21
+ 21110-5401061-00
1
Панель боковины левая
Side panel, LH
Panneau de côté de caisse G
Seitenwand, links
Lateral de carrocería izq.
M261
- 435 -
21723-01
Body panels
21723-02
M262
Panneaux de la carrosserie
21723-03
Außenteile
Paneles de carrocería
- 436 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21720-5701012-00
1
Панель крыши
Roof panel
Pavillon
Dachblech
Panel del techo
2
+ 21100-5201026-00
1
Стойка внутренняя правая
Inner pillar, RH
Montant intérieur D
Windschutzsäule, innen rechts
Montante interior der.
2
+ 21100-5201027-00
1
Стойка внутренняя левая
Inner pillar, LH
Montant intérieur G
Windschutzsäule, innen links
Montante interior izq.
3
+ 21100-5401338-00
1
Усилитель стойки правый
Pillar reinforcement, RH
Renfort de montant D
Verstärker, rechts
Refuerzo del montante
der.
3
+ 21100-5401339-00
1
Усилитель стойки левый
Pillar reinforcement, LH
Renfort de montant G
Verstärker, links
Refuerzo del montante
izq.
4
+ 21700-5201010-00
1
Рама ветрового окна
Windscreen scuttle panel
Baie de pare-brise
Windschutzscheibenrahmen
Marco del parabrisas
5
+ 21080-8403066-00
22
Винт
Screw
Vis
Schraube
Tornillo
6
+ 00001-0005196-01
22
Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
7
+ 21080-8403068-00
22
Гайка фланцевая
Flange nut
Ecrou de forme
Flanschmutter
Tuerca de brida
8
+ 21700-8403010-00
1
Крыло переднее правое
Front wing, RH
Aile avant D
Kotflügel, vorne rechts
Aleta delantera der.
9
+ 21700-8403044-00
1
Кронштейн
Bracket
Support
Träger
Soporte
9
+ 21700-8403045-00
1
Кронштейн
Bracket
Support
Träger
Soporte
10
+ 00001-0009024-21
4
Болт М6х20
Bolt M6x20
Boulon M6x20
Schraube M6x20
Tornillo M6x20
11
+ 00001-0025990-71
4
Шайба
6 стопорная
Lock washer 6
Rondelle d'arrêt 6
Sicherungsscheibe 6
Arandela 6 de fijación
12
+ 21700-8403011-00
1
Крыло переднее левое
Front wing, LH
Aile avant G
Kotflügel, vorne links
Aleta delantera izq.
13
+ 21720-8404010-00
1
Крыло заднее правое
Rear wing, RH
Aile arrière D
Kotflügel, hinten rechts
Aleta trasera der.
14
21700-8404100-00
1
Рамка люка бензобака
Frame panel
Cadre de trappe de réservoir
Rahmen
Marco de la boca de
bomba de combustible
15
+ 21720-8404014-00
1
Крыло заднее правое
Rear wing, RH
Aile arrière D
Kotflügel, hinten rechts
Aleta trasera der.
16
+ 21720-5601082-00
1
Панель задка
Rear panel
Panneau de jupe arrière
Rückwandblech
Panel del faldón
17
+ 21720-8404054-00
1
Желобок задний правый
RH rear gutter molding
Gouttière D
Heckwasserrinne, rechts
Canaleta trasera der.
17
+ 21720-8404055-00
1
Желобок задний левый
LH rear gutter molding
Gouttière G
Heckwasserrinne, links
Canaleta trasera izq.
18
+ 21720-8404015-00
1
Крыло заднее левое
Rear wing, LH
Aile arrière G
Kotflügel, hinten links
Aleta trasera izq.
19
+ 21100-5401130-00
1
Стойка боковины правая
Body pillar, RH
Montant de côté de caisse D
B-Säule, rechts
Montante del lateral der.
19
+ 21100-5401131-00
1
Стойка боковины левая
Body pillar, LH
Montant de côté de caisse G
B-Säule, links
Montante del lateral izq.
20
+ 21100-5401060-00
1
Панель боковины правая
Side panel, RH
Panneau de côté de caisse D
Seitenwand, rechts
Lateral de carrocería der.
20
+ 21100-5401061-00
1
Панель боковины левая
Side panel, LH
Panneau de côté de caisse G
Seitenwand, links
Lateral de carrocería izq.
M262
- 437 -
Крышка люка наливной горловины
21703-01
21723-03
Fuel filler door
21703-02
M270
Trappe de goulot de remplissage
21703-03
Klappe des Einfüllstutzens
21721
Tapa de acceso a la boca de llenado
21723-01
- 438 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 00001-0032760-01
2 Винт M6x12
Screw M6x12
Vis M6x12
Schraube M6x12
Tornillo M6x12
2
+ 00001-0025990-71
2 Шайба
6 стопорная
Lock washer 6
Rondelle d'arrêt 6
Sicherungsscheibe 6
Arandela 6 de fijación
3
+ 21700-8413010-00
1 Крышка люка бензобака в сборе Fuel tank flap assy
Trappe de réservoir à carburant
Tankdeckel komplett
Tapa de acceso depósito
complète
combustible en conjunto
4
+ 21700-8413086-00
1 Защелка
Catch
Cliquet
Klinke
Fijador
5
+ 21700-8413066-00
1 Буфер
Buffer
Tampon
Puffer
Tope
6
+ 21700-8413078-00
1 Держатель
Retainer
Support
Halter
Sujetador
7
+ 21010-2808020-00
2 Гайка фланцевая
Flange nut
Ecrou de forme
Flanschmutter
Tuerca de brida
8
+ 00001-0025991-70
2 Шайба
5 стопорная
Lock washer 5
Rondelle d'arrêt 5
Sicherungsscheibe 5
Arandela 5 de fijación
9
+ 00001-0076712-01
2 Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante

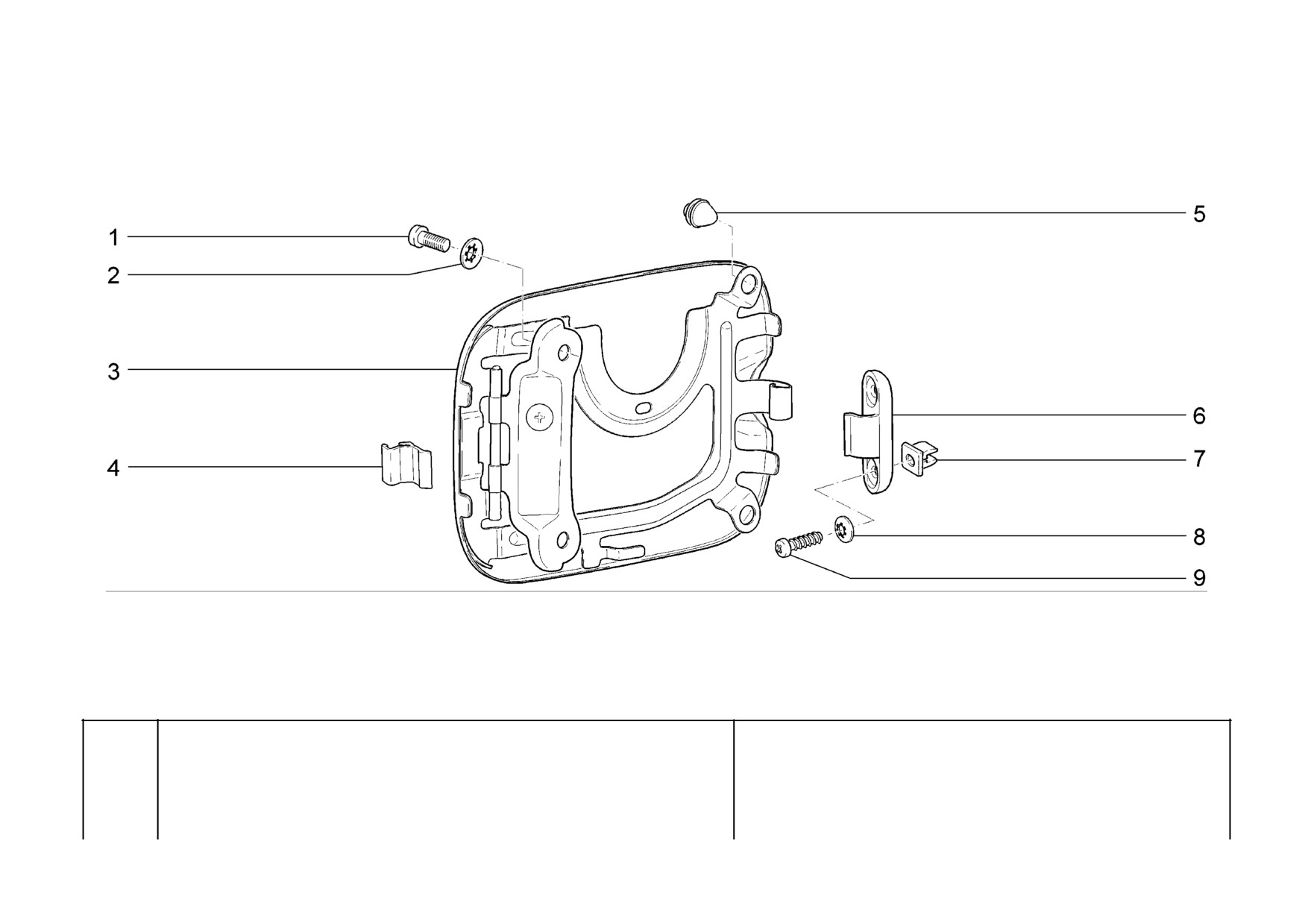

M270
- 439 -
21713-02

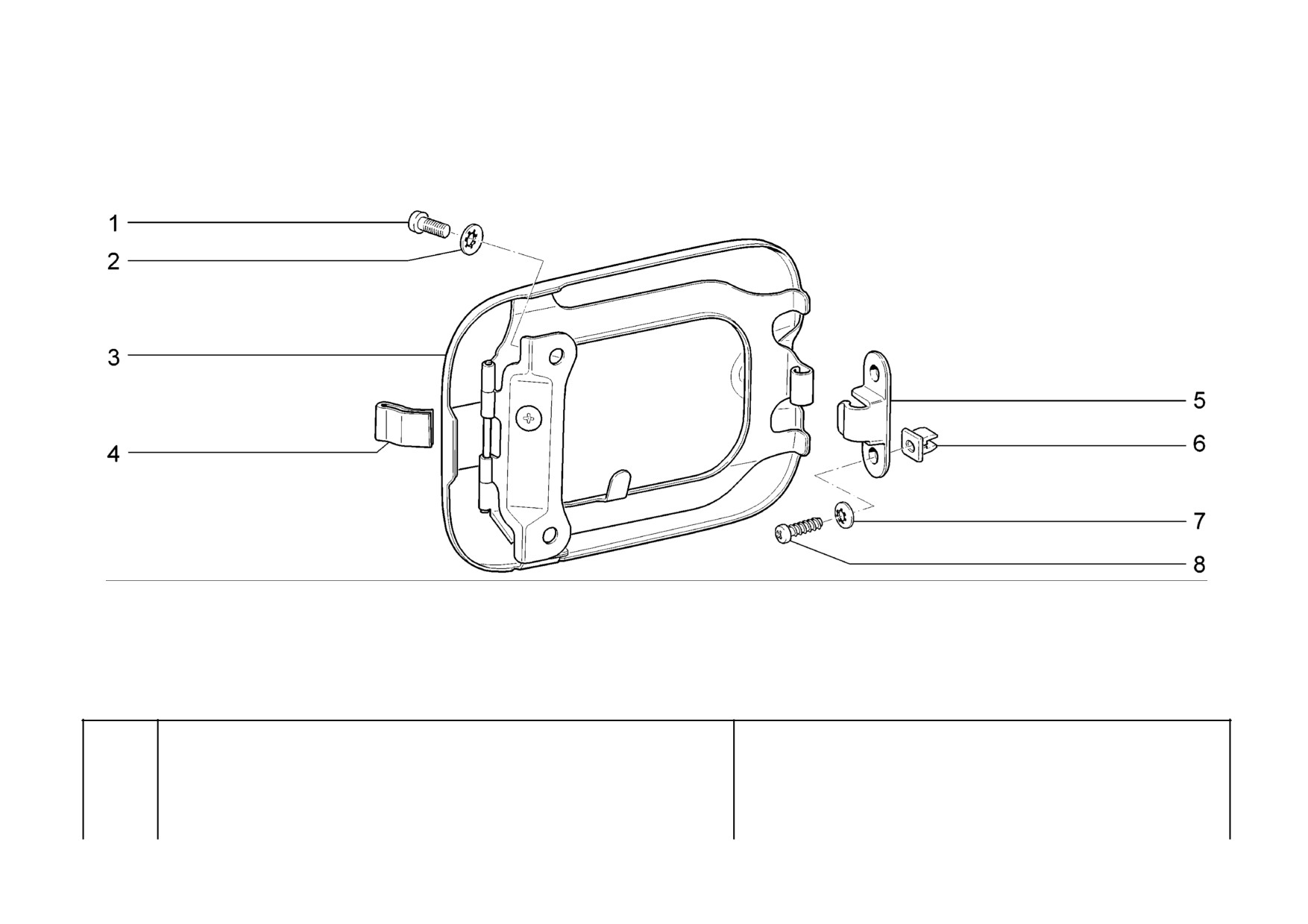

Fuel filler door
21713-03
M271
Trappe de goulot de remplissage
Klappe des Einfüllstutzens
Tapa de acceso a la boca de llenado
- 440 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 00001-0032760-01
2 Винт M6x12
Screw M6x12
Vis M6x12
Schraube M6x12
Tornillo M6x12
2
+ 00001-0025990-71
2 Шайба
6 стопорная
Lock washer 6
Rondelle d'arrêt 6
Sicherungsscheibe 6
Arandela 6 de fijación
3
+ 21710-8413010-00
1 Крышка люка в сборе
Fuel tank flap
Trappe de réservoir à carburant Tankdeckel
Tapa de acceso depósito
combustible
4
+ 21700-8413086-00
1 Защелка
Catch
Cliquet
Klinke
Fijador
5
+ 21700-8413078-00
1 Держатель
Retainer
Support
Halter
Sujetador
6
+ 21010-2808020-00
2 Гайка фланцевая
Flange nut
Ecrou de forme
Flanschmutter
Tuerca de brida
7
+ 00001-0025991-70
2 Шайба
5 стопорная
Lock washer 5
Rondelle d'arrêt 5
Sicherungsscheibe 5
Arandela 5 de fijación
8
+ 00001-0076712-01
2 Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
M271
- 441 -
21703-01
Trunk lid
21703-02
M280
Porte du coffre à bagages
21703-03
Kofferraumdeckel
Tapa del maletero
- 442 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21700-5604010-00
1 Крышка багажника
Boot lid
Porte de coffre à bagages
Kofferraumdeckel
Cubierta del maletero
2
+ 21700-5605023-00
1 Звено петли крышки левое
Lid hinge link, RH
Elément de charnière G
Deckelscharnierglied links
Eslabón de la bisagra izq.
3
+ 21099-5605035-10
2 Ось петли крышки багажника
Lid hinge pin
Axe de charnière de couvercle Scharnierbolzen
Eje de bisagra de tapa
4
+ 00001-0025982-71
2 Шайба
6 стопорная
Lock washer 6
Rondelle d'arrêt 6
Sicherungsscheibe 6
Arandela 6 de fijación
5
+ 00001-0058962-11
2 Гайка M6
Nut M6
Ecrou M6
Mutter M6
Tuerca M6
6
+ 21700-5605165-00
2 Буфер
Buffer
Butée
Puffer
Tope
7
+ 21080-8402214-01
2 Буфер капота
Buffer, bonnet
Tampon de capot
Gummipuffer
Tope del capó
8
+ 00001-0025983-71
4 Шайба
8 стопорная
Lock washer 8
Rondelle d'arrêt 8
Sicherungsscheibe 8
Arandela 8 de fijación
9
+ 00001-0061008-11
4 Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
10
+ 21700-5605022-00
1 Звено петли крышки правое
Lid hinge link, RH
Elément de charnière D
Deckelscharnierglied rechts
Eslabón de la bisagra der.
11
+ 21700-5605155-00
2 Буфер
Buffer
Butée
Puffer
Tope
12
+ 21100-5605128-00
2 Пружина
Spring
Ressort
Feder
Muelle
13
+ 21100-5605132-00
2 Чехол пружины
Spring cover
Protecteur
Schutzhülle
Funda
14
+ 21700-5604040-00
1 Уплотнитель крышки багажника Seal, lid
Joint d'étanchéité de porte de
Dichtungsprofil f.
Empaquetadura de
coffre à bagages
Kofferraumdeckel
cubierta
15
+ 21700-5604050-00
1 Уплотнитель крышки багажника Seal, lid
Joint d'étanchéité de porte de
Dichtungsprofil f.
Empaquetadura de
coffre à bagages
Kofferraumdeckel
cubierta
M280
- 443 -
21703-01
Trunk lid lock
21703-02
M290
Serrure de porte du coffre à bagages
21703-03
Kofferraumdeckelschlösser
Cierre de tapa del maletero
- 444 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY

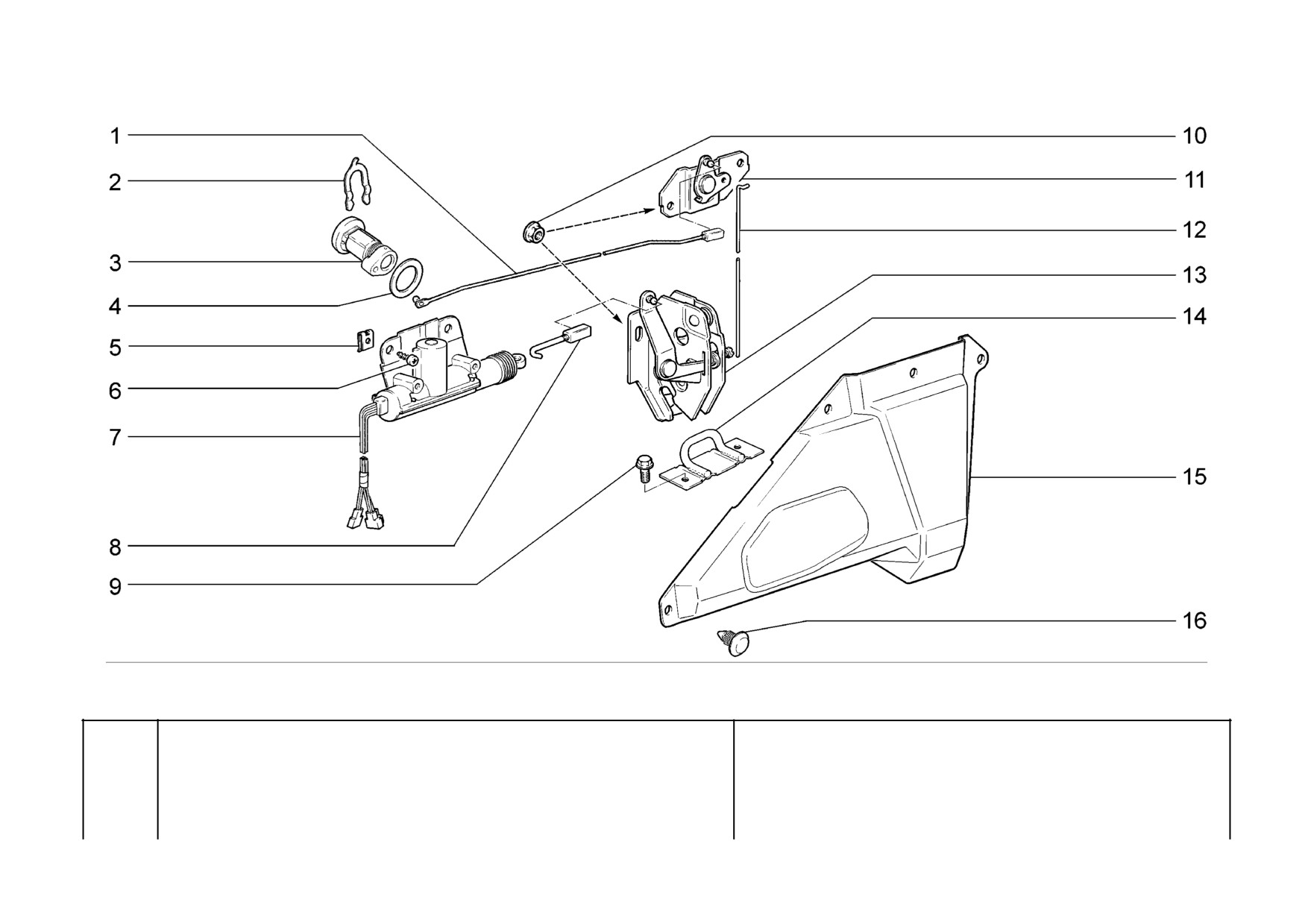

1
+ 21700-5606100-10
1
Тяга рычага
Operating rod, lever
Tringle de levier
Hebelstange
Varilla de palanca
2
+ 21050-6105416-00
1
Скоба стопорная привода
Locking clip
Etrier d'arrêt de barillet
Klammer
Grapa
3
21100-6105410-10
1)
1
Цилиндр замка правый
Lock cylinder, RH
Barillet de serrure D
Schließzylinder rechts
Bombine der.
4
+ 21100-6105418-00
1
Уплотнитель
Grommet
Joint d'étanchéité
Dichtung
Goma
5
+ 00001-0041897-76
2
Скоба
Clip
Etrier
Bügel
Grapa
6
+ 00001-0076710-01
2
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
7
+ 21700-6512230-00
1
Моторедуктор электропривода
Lock gear motor, trunk lid
Motoréducteur de commande
Getriebemotor
Motoreductor de mando
électrique de la serrure
Kofferrumdeckelschloss
eléctrico del cierre de tapa
замка крышки багажника
8
+ 21100-5606144-00
1
Тяга электропривода замка
Rod, lock electric operation
Tringle de commande électrique
Schloßantriebsstange
Tirante de accionamiento
eléctrico
9
+ 21080-6103346-00
2
Болт М6х12 с зубчатым
Toothed collar bolt M6x12
Boulon M6x12 à collet denté
Zahnbundschraube M6x12
Tornillo M6x12 de collar
dentado
буртиком
10
+ 00001-0038321-01
5
Гайка M6 с зубчатым буртиком
Toothed collar nut M6
Ecrou M6 à collet denté
Zahnbundmutter M6
Tuerca M6 de collar
dentado
11
+ 21700-5606150-10
1
Рычаг привода замка
Operating lever, lock
Levier de commande de serrure
Schloßbetätigungshebel
Palanca de mando de
cerradura
12
+ 21100-5606068-00
1
Тяга привода замка
Lock pull rod
Tige de commande de serrure
Schloßantriebsstange
Tirante del mando del
cierre
13
+ 21100-5606010-11
1
Замок крышки багажника
Boot lid lock
Serrure de porte de coffre à
Kofferraumdeckelschloß
Cierre de capó trasero
bagages
14
+ 21100-5606064-00
1
Фиксатор замка
Striker plate
Arrêtoir de serrure
Schloßverriegelung
Fijador del cierre
15
+ 21700-5606058-00
1
Облицовка замка багажника
Boot lock trim
Enjoliveur de serrure de coffre à
Kofferraumschloßverkleidung
Revestimiento de cierre de
bagages
maletero
16
+ 21080-6302015-00
5
Кнопка
Retainer
Bouton
Knopf
Botón
1)
+ 21700-6105006-00
1
Выключатель зажигания и
Ignition switch and lock
Contacteur de démarrage et
Zündschloss und die
Interruptor de encendido y
cylinders
barillets des serrures
Schliesszylinder
barriletes de cerradura
цилиндры замков
M290
- 445 -
21713-03
(03)
Двери передние
21703-01
(02)
21721
(01)
Front doors
21703-02
(03)
21723-01
(04)
M300
Portes avant
21703-03
(03)
21723-02
(03)
Vordertüren
21713-01
(02)
21723-03
(03)
Puertas delanteras
21713-02
(03)
- 446 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY

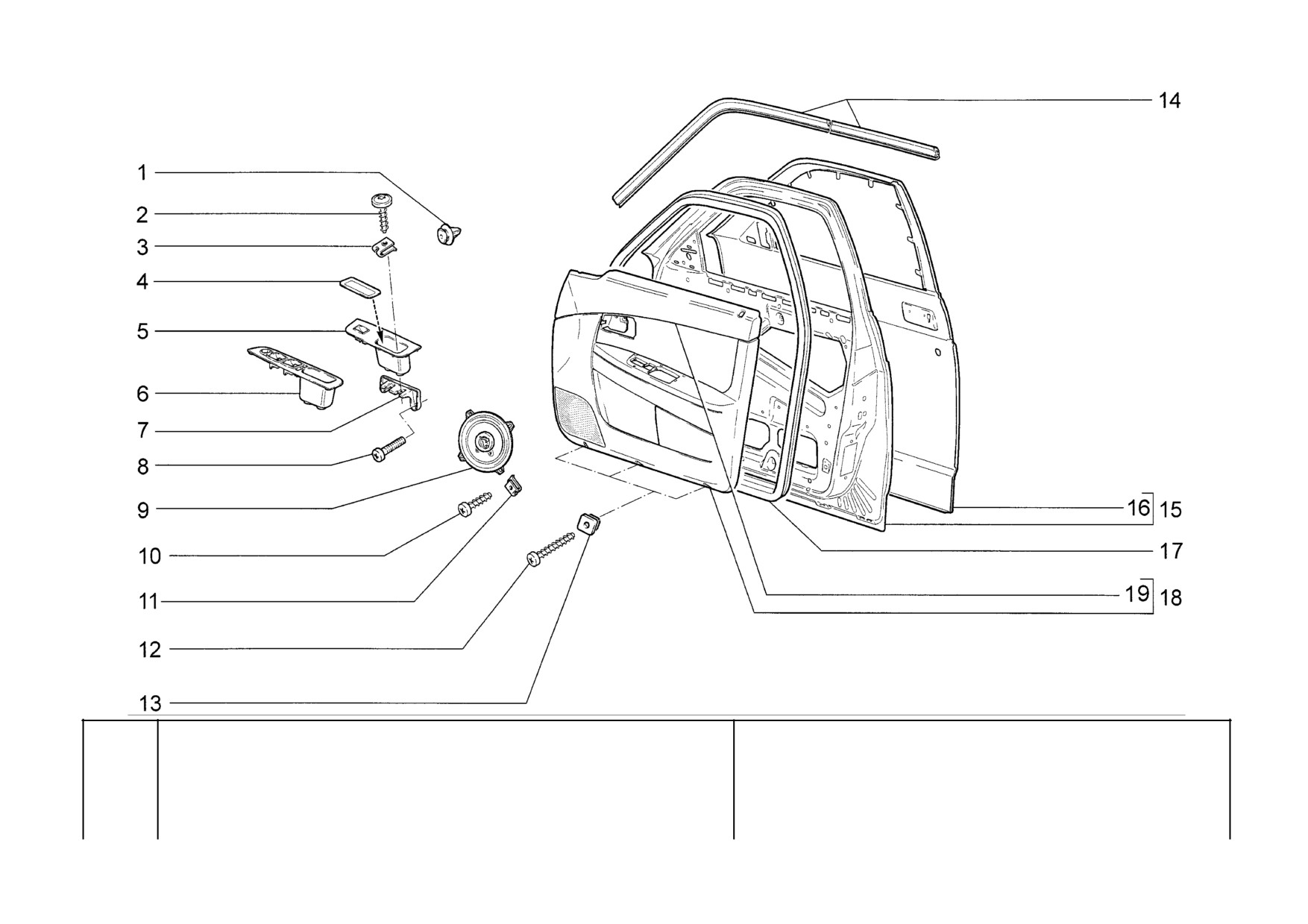

1
+ 21700-6102053-00
16
Кнопка крепления обивки
Securing clip
Clip de fixation de garniture
Knopf
Botón
2
+ 11180-8212786-00
4
Винт крепления накладки
Fastening screw, overlay
Vis de fixation
Befestigungsschraube
Tuerca de fijación de la
Frontscheibenauflage
cubrejunta
3
+ 21700-6101198-00
2
Коврик ручки обивки двери
Door trim handle, mat
Tapis de poignée de garniture
Teppich des Türbezuggriffs
Embellecedor de manivela
de porte
de guarnecido de puerta
4
+ 21010-8109137-00
4
Гайка пружинная
Spring nut
Bride à ressort
Federmutter
Tuerca elástica
5
+ 21700-6102186-00
1
Ручка двери внутренняя
Door interior handle
Poignée intérieure de porte
Türinnengriff
Manilla de puerta interior
6
+ 21700-6102187-00
1
Ручка двери внутренняя
Door interior handle
Poignée intérieure de porte
Türinnengriff
Manilla de puerta interior
7
+ 21700-6102322-00
1
Кронштейн
Bracket
Support
Träger
Soporte
7
+ 21700-6102323-00
1
Кронштейн
Bracket
Support
Träger
Soporte
8
+ 00001-0032764-01
4
Винт M6x20
Screw M6x20
Vis M6x20
Schraube M6x20
Tornillo M6x20
9
+ 21700-7901020-00
(20)
1
Громкоговоритель передний
Speaker, front
Haut-parleur
Vorderer Lautsprecher
Altoparlante delantero
10
+ 00001-0076713-01
(20)
4
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
11
+ 00001-0041897-76
(20)
4
Скоба
Clip
Etrier
Bügel
Grapa
12
+ 00001-0076717-07
6
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
13
+ 21210-5004286-00
6
Гайка квадратная
Square nut
Ecrou carré
Vierkantmutter
Tuerca cuadrada
14
+ 21700-6107020-00
1
Уплотнитель верхний правый
Top weatherstrip, RH
Joint d'étanchéité supérieur D
Dichtungsprofil, oben rechts
Goma superior der.
14
+ 21700-6107021-00
1
Уплотнитель верхний левый
Top weatherstrip, LH
Joint d'étanchéité supérieur G
Dichtungsprofil, oben links
Goma superior izq.
15
+ 21100-6100014-00
1
Дверь передняя правая
Front door, RH
Porte avant D
Vordertür, rechts
Puerta delantera der.
15
+ 21100-6100015-60
1
Дверь передняя левая
Front door, LH
Porte avant G
Vordertür, links
Puerta delantera izq.
16
+ 21100-6101014-00
1
Панель правой передней двери
RH front door panel
Panneau de porte AV D
Türaußenblech, rechts
Panel de puerta delantera
exterior der.
16
+ 21100-6101015-00
1
Панель левой передней двери
LH front door panel
Panneau de porte AV G
Türaußenblech, links
Panel de puerta delantera
exterior izq.
17
+ 21700-6107018-00
2
Уплотнитель двери передней
Front door weatherstrip
Joint d'étanchéité de porte
Dichtungsprofil Vordertür
Goma del vano de puerta
avant
delantera
18
+ 21700-6102012-00
(02)(04)
1
Обивка правой двери
Trim, RH door
Garniture de porte D
Verkleidung rechte Tür
Tapizado de la puerta der.
18
+ 21700-6102012-10
(03)
1
Обивка правой двери
Trim, RH door
Garniture de porte D
Verkleidung rechte Tür
Tapizado de la puerta der.
18
+ 21700-6102012-20
(02-11)(03-15)
1
Обивка правой двери
Trim, RH door
Garniture de porte D
Verkleidung rechte Tür
Tapizado de la puerta der.
18
+ 21700-6102012-40
(01)
1
Обивка правой двери
Trim, RH door
Garniture de porte D
Verkleidung rechte Tür
Tapizado de la puerta der.
18
+ 21700-6102012-60
(02-20)(04-20)
1
Обивка правой двери
Trim, RH door
Garniture de porte D
Verkleidung rechte Tür
Tapizado de la puerta der.
18
+ 21700-6102012-70
(03-20)
1
Обивка правой двери
Trim, RH door
Garniture de porte D
Verkleidung rechte Tür
Tapizado de la puerta der.
M300
- 447 -
содержание .. 28 29 30 31 ..
