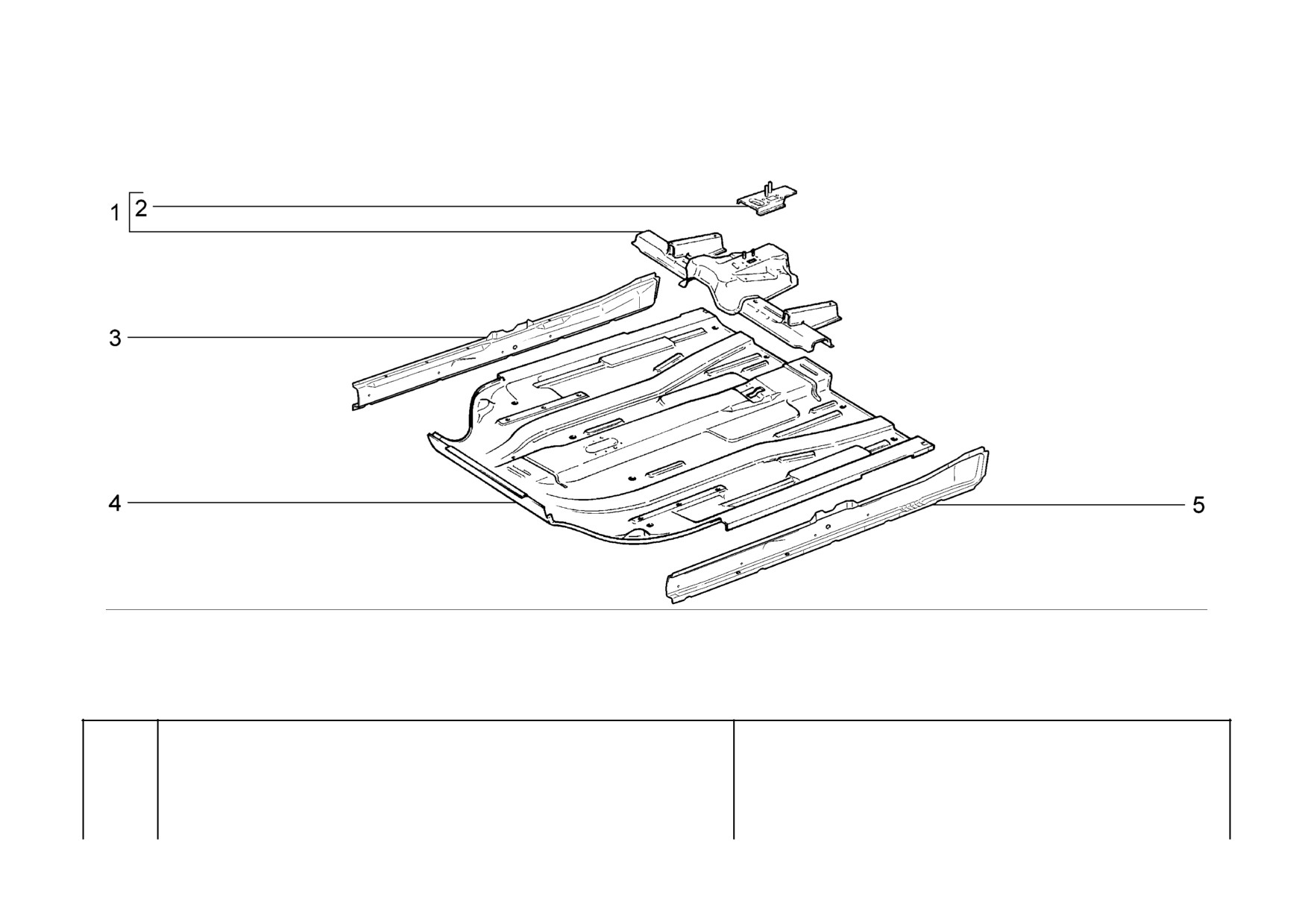

Пол кузова передний
21703-01
21721
Body floor, front
21703-02
21723-01
M230
Plancher de la carrosserie avant
21703-03
21723-02
Boden, vorne
21713-01
21723-03
Piso de la carrocerÌa delantero
21713-02
- 420 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21100-5101080-00
1 Поперечина пола передняя
Front floor reinforcement
Traverse de plancher avant
Bodenquerträger vorne
Travesaño de piso
delantero
2
+ 21100-5101108-00
1 Усилитель пола
Floor reinforcement
Renfort de plancher
Bodenverstärker
Refuerzo del piso
3
+ 21100-5101066-50
1 Соединитель правый
Connection, RH
Elément de liaison D
Verbindungsstück, rechts
Conexión der.
4
+ 21100-5101024-00
1 Панель пола передняя
Front floor panel
Plancher avant
Bodenplatte, vorne
Panel del piso delantero
5
+ 21100-5101067-10
1 Соединитель левый
Connection, LH
Elément de liaison G
Verbindungsstück, links
Conexión izq.
M230
- 421 -
21713-03
(02)

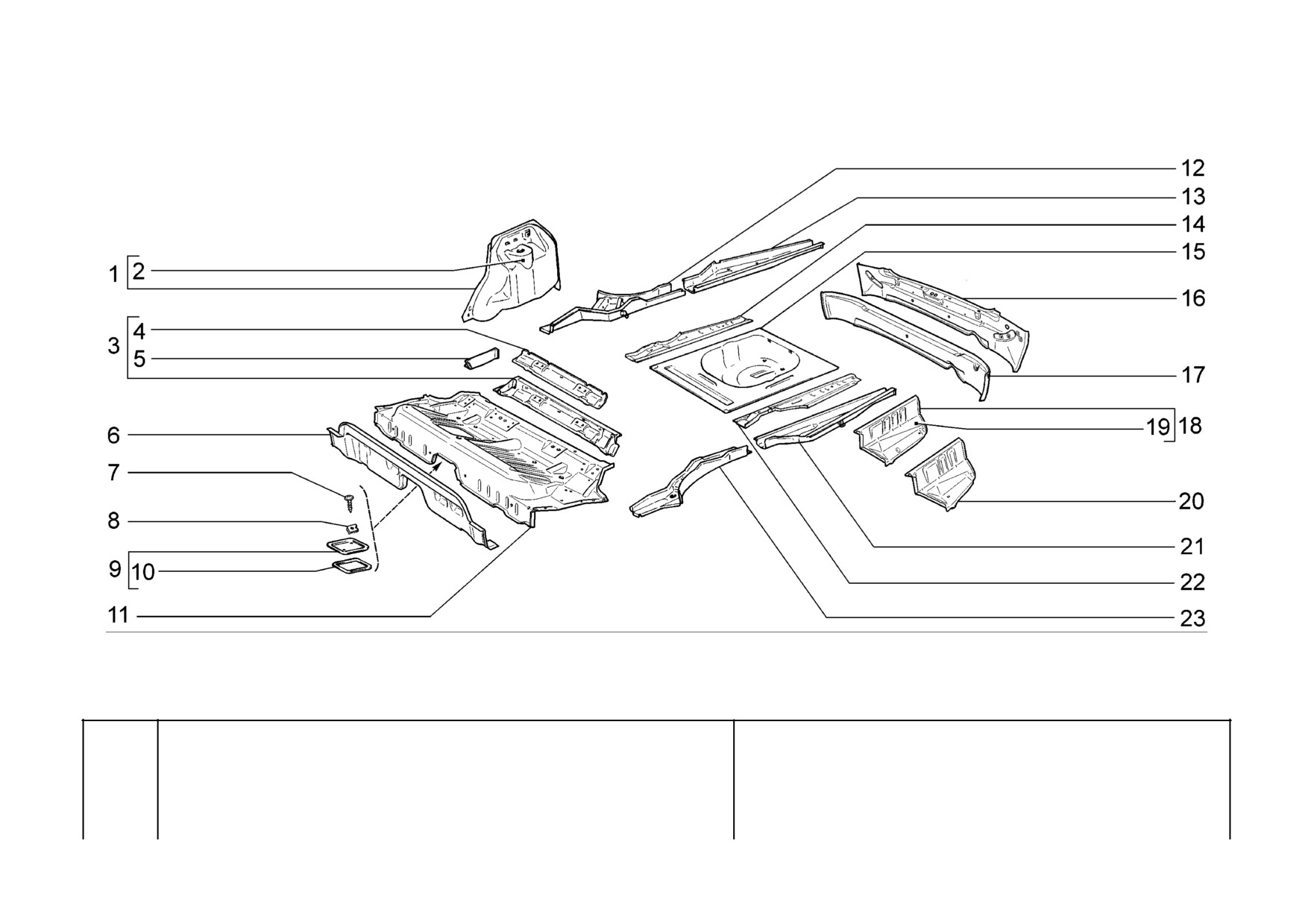

Пол кузова задний
21703-01
(01)
21721
(03)
Body floor, rear
21703-02
(01)
21723-01
(03)
M235
Plancher de la carrosserie arrière
21703-03
(01)
21723-02
(03)
Boden, hinten
21713-01
(02)
21723-03
(03)
Piso de la carrocerÌa trasero
21713-02
(02)
- 422 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21100-5101240-00
(01)(03)
1
Арка заднего колеса правая
Rear wheel arch, RH
Passage de roue arrière D
Radbogen, rechts
Pase de rueda trasera
der.
1
+ 21110-5101240-50
(02)
1
Арка заднего колеса правая
Rear wheel arch, RH
Passage de roue arrière D
Radbogen, rechts
Pase de rueda trasera
der.
1
+ 21100-5101241-00
(01)(03)
1
Арка заднего колеса левая
Rear wheel arch, LH
Passage de roue arrière G
Radbogen, links
Pase de rueda trasera izq.
1
+ 21110-5101241-50
(02)
1
Арка заднего колеса левая
Rear wheel arch, LH
Passage de roue arrière G
Radbogen, links
Pase de rueda trasera izq.
2
+ 21100-5101210-00
(01)(03)
1
Опора пружины правая
Coil spring mounting, RH
Support de ressort D
Federlagerung, rechts
Apoyo del muelle der.
2
+ 21110-5101210-00
(02)
1
Опора пружины правая
Coil spring mounting, RH
Support de ressort D
Federlagerung, rechts
Apoyo del muelle der.
2
+ 21100-5101211-00
(01)(03)
1
Опора пружины левая
Coil spring mounting, LH
Support de ressort G
Federlagerung, links
Apoyo del muelle izq.
2
+ 21110-5101211-00
(02)
1
Опора пружины левая
Coil spring mounting, LH
Support de ressort G
Federlagerung, links
Apoyo del muelle izq.
3
+ 21100-5101272-50
1
Поперечина пола средняя
Middle crossmember, floor
Traverse de plancher médiane
Bodenquerträger mitten
Travesaño central del piso
4
+ 21100-5101290-00
1
Кронштейн ремня безопасности
Seat belt bracket
Support de ceinture de securité
Gurtbefestigung
Soporte cinturones de
seguridad
5
+ 21100-5101288-50
1
Соединитель лонжерона правый
Chassis arm connection, RH
Elément de liaison de longeron
Verbindungsstück, rechts
Conexión de languero
D
der.
5
+ 21100-5101289-50
1
Соединитель лонжерона левый
Chassis arm connection, LH
Elément de liaison de longeron
Verbindungsstück, links
Conexión de languero izq.
G
6
+ 21100-5101192-00
1
Поперечина среднего пола
Crossmember, middle floor
Traverse de plancher médian
Mittelboden-Querträger
Traviesa del piso central
7
+ 21100-5101584-00
2
Винт
Screw
Vis
Schraube
Tornillo
8
+ 00001-0041897-71
2
Скоба
Clip
Etrier
Bügel
Grapa
9
+ 21100-5101410-00
1
Крышка люка
Flap
Porte d'accès
Deckel
Puerta de escotilla
10
+ 21100-5101420-00
1
Прокладка крышки
Gasket
Joint de pavillon
Dichtung
Junta de tapa
11
+ 21100-5101034-50
1
Панель пола средняя
Middle floor panel
Plancher médian
Bodenplatte, mitten
Panel del piso central
12
+ 21100-5101372-00
1
Лонжерон средний правый
Middle chassis arm, RH
Longeron médian D
Längsträger, mitten rechts
Larguero medio der.
13
+ 21100-5101332-00
(01)(02)
1
Лонжерон задний правый
Rear chassis arm, RH
Longeron arrière D
Längsträger, hinten rechts
Larguero trasero der.
13
+ 21120-5101332-00
(03)
1
Лонжерон задний правый
Rear chassis arm, RH
Longeron arrière D
Längsträger, hinten rechts
Larguero trasero der.
14
+ 21100-5101092-00
(01)(02)
1
Надставка правая
Extension, RH
Rallonge D
Ansatzstück rechts
Extensión der.
14
+ 21120-5101092-00
(03)
1
Надставка правая
Extension, RH
Rallonge D
Ansatzstück rechts
Extensión der.
15
+ 21100-5107122-00
(01)(02)
1
Ниша запасного колеса
Spare wheel well
Logement de roue de secours
Reserveradmulde
Alojamiento rueda de
recambio
15
+ 21120-5107122-00
(03)
1
Ниша запасного колеса
Spare wheel well
Logement de roue de secours
Reserveradmulde
Alojamiento rueda de
recambio
16
+ 21710-5101276-00
(02)
1
Поперечина пола задняя
Rear crossmember, floor
Traverse de plancher arrière
Bodenquerträger hinten
Travesaño de piso trasero
17
+ 21100-5101276-50
(01)(03)
1
Поперечина пола задняя
Rear crossmember, floor
Traverse de plancher arrière
Bodenquerträger hinten
Travesaño de piso trasero
18
+ 21100-5101040-00
(01)(02)
1
Панель пола задняя правая
Rear floor panel, RH
Plancher arrière D
Bodenplatte, hinten rechts
Panel del piso trasero der.
18
+ 21100-5101041-00
(01)(02)
1
Панель пола задняя левая
Rear floor panel, LH
Plancher arrière G
Bodenplatte, hinten links
Panel del piso trasero izq.
19
21100-5101042-00
(01)(02)
1
Панель пола задняя
Rear floor panel
Plancher arrière
Bodenplatte, hinten
Panel del piso trasero
19
+ 21100-5101043-00
(01)(02)
1
Панель пола задняя левая
Rear floor panel, LH
Plancher arrière G
Bodenplatte, hinten links
Panel del piso trasero izq.
20
+ 21120-5101040-00
(03)
1
Панель пола задняя правая
Rear floor panel, RH
Plancher arrière D
Bodenplatte, hinten rechts
Panel del piso trasero der.
20
+ 21120-5101041-00
(03)
1
Панель пола задняя левая
Rear floor panel, LH
Plancher arrière G
Bodenplatte, hinten links
Panel del piso trasero izq.
21
+ 21100-5101331-50
(01)(02)
1
Лонжерон задний левый
Rear chassis arm, LH
Longeron arrière G
Längsträger, hinten links
Larguero trasero izq.
21
+ 21120-5101331-50
(03)
1
Лонжерон задний левый
Rear chassis arm, LH
Longeron arrière G
Längsträger, hinten links
Larguero trasero izq.
22
+ 21100-5101093-00
(01)(02)
1
Надставка левая
Extension, LH
Rallonge G
Ansatzstück links
Extensión izq.
22
+ 21120-5101093-00
(03)
1
Надставка левая
Extension, LH
Rallonge G
Ansatzstück links
Extensión izq.
23
+ 21100-5101373-00
1
Лонжерон средний левый
Middle chassis arm, LH
Longeron médian G
Längsträger, mitten links
Larguero medio izq.
M235
- 423 -

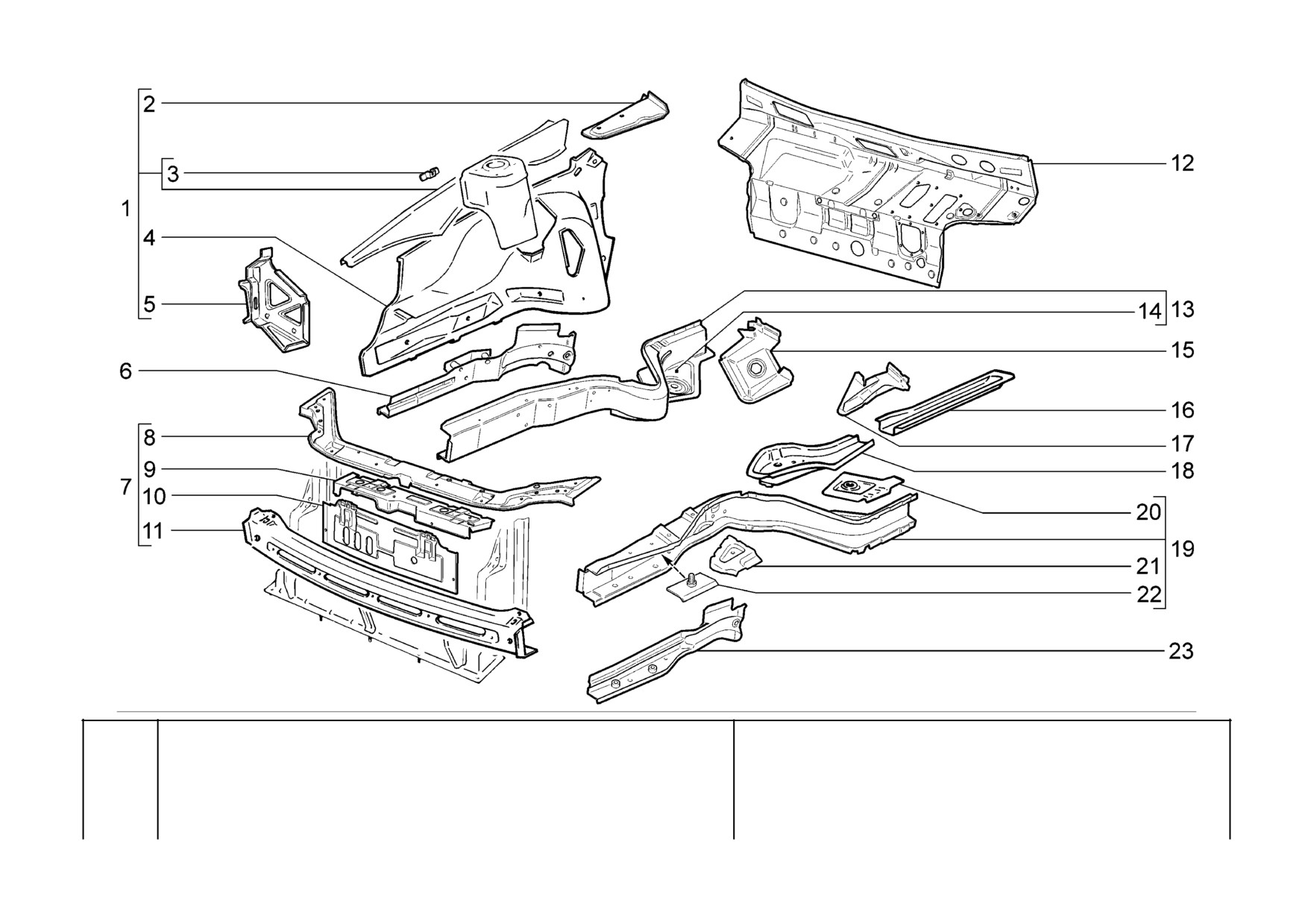

Элементы передка
21703-01
21721
Body front frame
21703-02
21723-01
M240
Éléments avant
21703-03
21723-02
Innenteile, vorne
21713-01
21723-03
Elementos de frente
21713-02
- 424 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21100-8403260-60
1
Брызговик правый в сборе
Inner wing assy, RH
Demi-bloc AV D complet
Schmutzfänger rechts komplett
Pase de rueda der. en
conjunto
1
+ 21100-8403261-60
1
Брызговик левый в сборе
Inner wing assy, LH
Demi-bloc AV G complet
Schmutzfänger links komplett
Pase de rueda izq. en
conjunto
2
+ 21100-8403426-50
1
Соединитель передний правый
Front connection, RH
Tôle de liaison D
Verbindungsstück, vorne rechts
Conexión delantera der.
2
+ 21100-8403427-50
1
Соединитель передний левый
Front connection, LH
Tôle de liaison G
Verbindungsstück, vorne links
Conexión delantera izq.
3
+ 21700-8407132-00
1
Кронштейн упора капота
Bracket, stay
Support de béquille
Halterung f. Motorhaubenstütze
Soporte de tope
4
+ 21100-8403264-51
1
Брызговик правый
Inner wing, RH
Demi-bloc AV D
Schmutzfänger rechts
Pase de rueda der.
4
+ 21100-8403265-51
1
Брызговик левый
Inner wing, LH
Demi-bloc AV G
Schmutzfänger links
Pase de rueda izq.
5
+ 21100-2803032-00
1
Кронштейн боковой правый
Side bracket, RH
Support latéral D
Träger, rechts
Soporte lateral der.
5
+ 21100-2803033-00
1
Кронштейн боковой левый
Side bracket, LH
Support latéral G
Träger, links
Soporte lateral izq.
6
+ 21100-8403342-50
1
Усилитель правый
Reinforcement, RH
Renfort D
Versteifung, rechts
Refuerzo der.
7
+ 21100-8401050-51
1
Рамка радиатора
Radiator support
Auvent
Kühlerrahmen
Bastidor de radiador
8
+ 21100-8401060-51
1
Поперечина верхняя в сборе
Radiator top assy
Traverse supérieure complète
Querträger, oben komplett
Traviesa superior en
conjunto
9
+ 21100-8401052-50
1
Панель рамки радиатора в
Radiator support panel assy
Panneau de cadre de radiateur
Rahmenblech, komplett
Panel del marco radiador
complet
en conjunto
сборе
10
+ 21100-8401122-50
1
Панель облицовки радиатора
Radiator cowling panel
Panneau de calandre de
Verkleidungsblech
Panel frontal de radiador
radiateur
11
+ 21100-8401078-00
1
Поперечина рамки нижняя
Support bottom piece
Traverse de cadre inférieure
Querträger unten
Traviesa de marco inferior
12
+ 21100-5301080-60
1
Щиток передка
Bulkhead
Tôle d'auvent
Stirnwand
Salpicadero
13
+ 21100-8403280-60
1
Лонжерон передний правый
Front chassis arm, RH
Longeron avant D
Längsträger, rechts
Larguero delantero der.
14
+ 21100-5101056-00
1
Соединитель порога правый
Sill connection, RH
Elément de liaison D
Verbindungsstück, rechts
Conexión de bajo der.
15
+ 21100-8403422-00
1
Соединитель лонжерона правый
RH connection, chassis arm
Tôle de liaison D
Verbindungsstück, rechts
Conexión de languero
der.
16
+ 21100-5101302-00
1
Лонжерон передний правый
Front chassis arm, RH
Longeron avant D
Längsträger, rechts
Larguero delantero der.
16
+ 21100-5101303-00
1
Лонжерон передний левый
Front chassis arm , LH
Longeron avant G
Längsträger, links
Larguero delantero izq.
17
+ 21100-8403421-50
1
Соединитель лонжерона правый
RH connection, chassis arm
Tôle de liaison D
Verbindungsstück, rechts
Conexión de languero
der.
18
+ 21100-8403294-00
1
Соединитель правый
Connection, RH
Elément de liaison D
Verbindungsstück, rechts
Conexión der.
18
+ 21100-8403295-00
1
Соединитель левый
Connection, LH
Elément de liaison G
Verbindungsstück, links
Conexión izq.
19
+ 21100-8403281-60
1
Лонжерон передний левый
Front chassis arm, LH
Longeron avant G
Längsträger links
Larguero delantero izq.
20
+ 21100-5101057-00
1
Соединитель порога левый
Sill connection, LH
Elément de liaison G
Verbindungsstück, links
Conexión de bajo izq.
21
+ 21100-8403400-50
1
Площадка аккумулятора
Battery platform
Console batterie
Batterie-Trägerplatte
Base de batería
22
+ 21700-3724315-00
1
Пластина фиксирующая
Plate
Plaque d'arrêtoir
Platte
Placa de fiador
23
+ 21100-8403343-00
1
Усилитель левый
Reinforcement, LH
Renfort G
Versteifung, links
Refuerzo izq.
M240
- 425 -
21703-01
Body side and rear frame
21703-02
M250
Éléments latéraux et arrière
21703-03
Seitenwand und Innenteile, hinten
Elementos de lateral y de faldón trasero
- 426 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21100-5701100-00
1
Усилитель крыши
Roof reinforcement
Renfort de pavillon
Dachverstärker
Refuerzo del techo
2
+ 21100-5701050-00
1
Поперечина крыши
Roof crossmember
Traverse de pavillon
Dachrahmenbalken
Travesaño de techo
3
+ 21100-5401086-00
1
Накладка боковины правая
RH cover plate, bodyside
Doublure de côté de caisse D
Seitenwandauflage, rechts
Placa del lateral der.
3
+ 21100-5401087-00
1
Накладка боковины левая
LH cover plate, bodyside
Doublure de côté de caisse G
Seitenwandauflage, links
Placa del lateral izq.
4
+ 21100-5401120-00
1
Усилитель передней стойки
Front pillar reinforcement, RH
Renfort D de montant avant
Verstärker A-Säule rechts
Refuerzo del montante
delantero der.
правый
4
+ 21100-5401121-00
1
Усилитель передней стойки
Front pillar reinforcement, LH
Renfort G de montant avant
Verstärker A-Säule links
Refuerzo del montante
delantero izq.
левый
5
+ 21100-5401102-00
~
1
Накладка боковины правая
RH cover plate, bodyside
Doublure de côté de caisse D
Seitenwandauflage, rechts
Placa del lateral der.
5
+ 21100-5401102-01
~
1
Накладка боковины правая
RH cover plate, bodyside
Doublure de côté de caisse D
Seitenwandauflage, rechts
Placa del lateral der.
5
+ 21100-5401103-00
~
1
Накладка боковины левая
LH cover plate, bodyside
Doublure de côté de caisse G
Seitenwandauflage, links
Placa del lateral der.
5
+ 21100-5401103-01
~
1
Накладка боковины левая
LH cover plate, bodyside
Doublure de côté de caisse G
Seitenwandauflage, links
Placa del lateral der.
6
+ 21100-5701124-00
1
Поперечина крыши задняя
Roof crossmember, rear
Traverse arrière de pavillon
Dachrahmenbalken, hinten
Viga del techo trasera
7
+ 21700-5401426-00
1
Панель задней стойки
Rear pillar panel, inner LH
Doublure de custode intérieure
Seitenwand-Eckblech, rechts
Panel de pilar trasero
D
interior der.
внутренняя правая
7
+ 21700-5401427-00
1
Панель задней стойки
Rear pillar panel, inner LH
Doublure de custode intérieure
Seitenwand-Eckblech, links
Panel de pilar trasero
G
interior izq.
внутренняя левая
8
+ 21700-8404076-00
1
Усилитель правого крыла
Wing reinforcement, RH
Renfort d'aile D
Verstärker rechte Kotflügel
Refuerzo de aleta der.
8
+ 21700-8404077-00
1
Усилитель левого крыла
Wing reinforcement, LH
Renfort d'aile G
Verstärker linke Kotflügel
Refuerzo de aleta izq.
9
+ 21700-5401378-00
1
Соединитель правый
Connection, RH
Elément de liaison D
Verbindungsstück, rechts
Conexión der.
9
+ 21700-5401379-00
1
Соединитель левый
Connection, LH
Elément de liaison G
Verbindungsstück, links
Conexión izq.
10
+ 21700-5401175-00
1
Арка заднего колеса левая
LH rear wheel arch
Passage de roue arrière G
Radbogen, links
Pase de rueda trasero izq.
11
+ 21700-8404066-00
1
Соединитель крыла правый
Wing connection, RH
Elément de liaison d'aile D
Kotflügelverbindungsstück, rechts
Conexión de aleta der.
11
+ 21700-8404067-00
1
Соединитель крыла левый
Wing connection, LH
Elément de liaison d'aile G
Kotflügelverbindungsstück, links
Conexión de aleta izq.
12
+ 21700-5401174-00
1
Арка заднего колеса правая
RH rear wheel arch
Passage de roue arrière D
Radbogen, rechts
Pase de rueda trasero
der.
13
21100-5401292-00
2
Соединитель задней арки
Rear arch connection
Elément de liaison de passage
Verbindungsstück f. Radbogen
Conexión de aleta trasera
de roue arrière
M250
- 427 -
21713-02
Body side and rear frame
21713-03
M251
Éléments latéraux et arrière
Seitenwand und Innenteile, hinten
Elementos de lateral y de faldón trasero
- 428 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21710-5701120-00
1
Поперечина крыши задняя
Roof crossmember, rear
Traverse arrière de pavillon
Dachrahmenbalken, hinten
Viga del techo trasera
2
+ 21710-5701132-00
1
Усилитель крыши задний
Roof reinforcement, rear
Renfort de pavillon, arrière
Dachverstärker hinten
Refuerzo del techo trasero
3
+ 21710-5701050-00
1
Поперечина крыши
Roof crossmember
Traverse de pavillon
Dachrahmenbalken
Travesaño de techo
4
+ 21110-5701100-00
1
Усилитель крыши
Roof reinforcement
Renfort de pavillon
Dachverstärker
Refuerzo del techo
5
+ 21100-5701050-00
1
Поперечина крыши
Roof crossmember
Traverse de pavillon
Dachrahmenbalken
Travesaño de techo
6
+ 21710-5401086-00
1
Накладка боковины правая
RH cover plate, bodyside
Doublure de côté de caisse D
Seitenwandauflage, rechts
Placa del lateral der.
6
+ 21710-5401087-00
1
Накладка боковины левая
LH cover plate, bodyside
Doublure de côté de caisse G
Seitenwandauflage, links
Placa del lateral izq.
7
+ 21100-5401120-00
1
Усилитель передней стойки
Front pillar reinforcement, RH
Renfort D de montant avant
Verstärker A-Säule rechts
Refuerzo del montante
delantero der.
правый
7
+ 21100-5401121-00
1
Усилитель передней стойки
Front pillar reinforcement, LH
Renfort G de montant avant
Verstärker A-Säule links
Refuerzo del montante
delantero izq.
левый
8
+ 21710-8404076-00
1
Усилитель правого крыла
Wing reinforcement, RH
Renfort d'aile D
Verstärker rechte Kotflügel
Refuerzo de aleta der.
8
+ 21710-8404077-00
1
Усилитель левого крыла
Wing reinforcement, LH
Renfort d'aile G
Verstärker linke Kotflügel
Refuerzo de aleta izq.
9
+ 21710-5401170-00
1
Арка заднего колеса наружная
RH outer rear wheel arch assy
Passage de roue externe D
Aussenradbogen, rechts komplett
Pase de rueda trasera
complet
exterior der. en conjunto
правая в сборе
9
+ 21710-5401171-00
1
Арка заднего колеса наружная
LH outer rear wheel arch assy
Passage de roue externe G
Aussenradbogen, links komplett
Pase de rueda trasera
complet
exterior izq. en conju
левая в сборе
10
+ 21710-5401258-00
1
Соединитель правый
RH connection
Elément de liaison D
Verbindungsstück rechts
Conexión der.
10
+ 21710-5401259-00
1
Соединитель левый
Connection, LH
Elément de liaison G
Verbindungsstück links
Conexión izq.
11
+ 21710-5401424-00
1
Панель задней стойки
Rear pillar panel, inner RH
Doublure de custode intérieure
Seitenwand-Eckblech, rechts
Panel de pilar trasero
D
interior der.
внутренняя правая
11
+ 21710-5401425-00
1
Панель задней стойки
Rear pillar panel, inner LH
Doublure de custode intérieure
Seitenwand-Eckblech, links
Panel de pilar trasero
G
interior izq.
внутренняя левая
12
+ 21710-5401108-00
1
Накладка боковины задняя
LH rear cover plate
Doublure de côté de caisse,
Seitenwandauflage, links hinten
Placa de lateral izq. trasera
arrière G
внутренняя правая
12
+ 21710-5401109-00
1
Накладка боковины задняя
LH rear cover plate
Doublure de côté de caisse,
Seitenwandauflage, links hinten
Placa de lateral izq. trasera
arrière G
внутренняя левая
13
+ 21710-2804038-00
1
Кронштейн боковой правый
Side bracket, RH
Support latéral D
Träger, rechts
Soporte lateral der.
13
+ 21710-2804039-00
1
Кронштейн боковой левый
Side bracket, LH
Support latéral G
Träger, links
Soporte lateral izq.
14
+ 21710-8404066-00
1
Соединитель крыла правый
Wing connection, RH
Elément de liaison d'aile D
Kotflügelverbindungsstück, rechts
Conexión de aleta der.
14
+ 21710-8404067-00
1
Соединитель крыла левый
Wing connection, LH
Elément de liaison d'aile G
Kotflügelverbindungsstück, links
Conexión de aleta izq.
15
+ 21710-5401175-00
1
Арка заднего колеса левая
LH rear wheel arch
Passage de roue arrière G
Radbogen, links
Pase de rueda trasero izq.
16
+ 21710-5401174-00
1
Арка заднего колеса правая
RH rear wheel arch
Passage de roue arrière D
Radbogen, rechts
Pase de rueda trasero
der.
17
21100-5401292-00
2
Соединитель задней арки
Rear arch connection
Elément de liaison de passage
Verbindungsstück f. Radbogen
Conexión de aleta trasera
de roue arrière
18
+ 21100-5401102-00
~
1
Накладка боковины правая
RH cover plate, bodyside
Doublure de côté de caisse D
Seitenwandauflage, rechts
Placa del lateral der.
18
+ 21100-5401102-01
~
1
Накладка боковины правая
RH cover plate, bodyside
Doublure de côté de caisse D
Seitenwandauflage, rechts
Placa del lateral der.
18
+ 21100-5401103-00
~
1
Накладка боковины левая
LH cover plate, bodyside
Doublure de côté de caisse G
Seitenwandauflage, links
Placa del lateral der.
18
+ 21100-5401103-01
~
1
Накладка боковины левая
LH cover plate, bodyside
Doublure de côté de caisse G
Seitenwandauflage, links
Placa del lateral der.
M251
- 429 -
21723-01

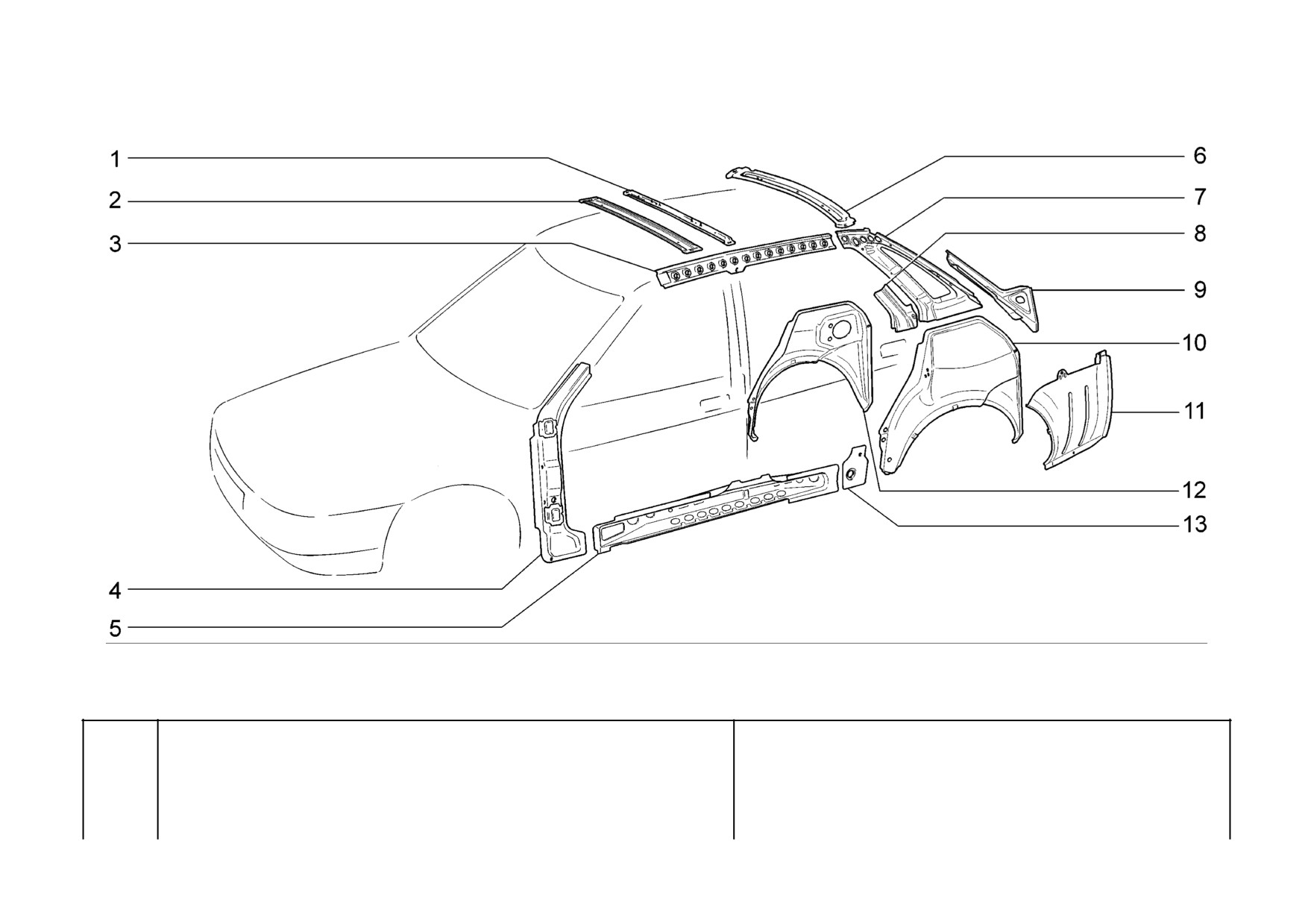

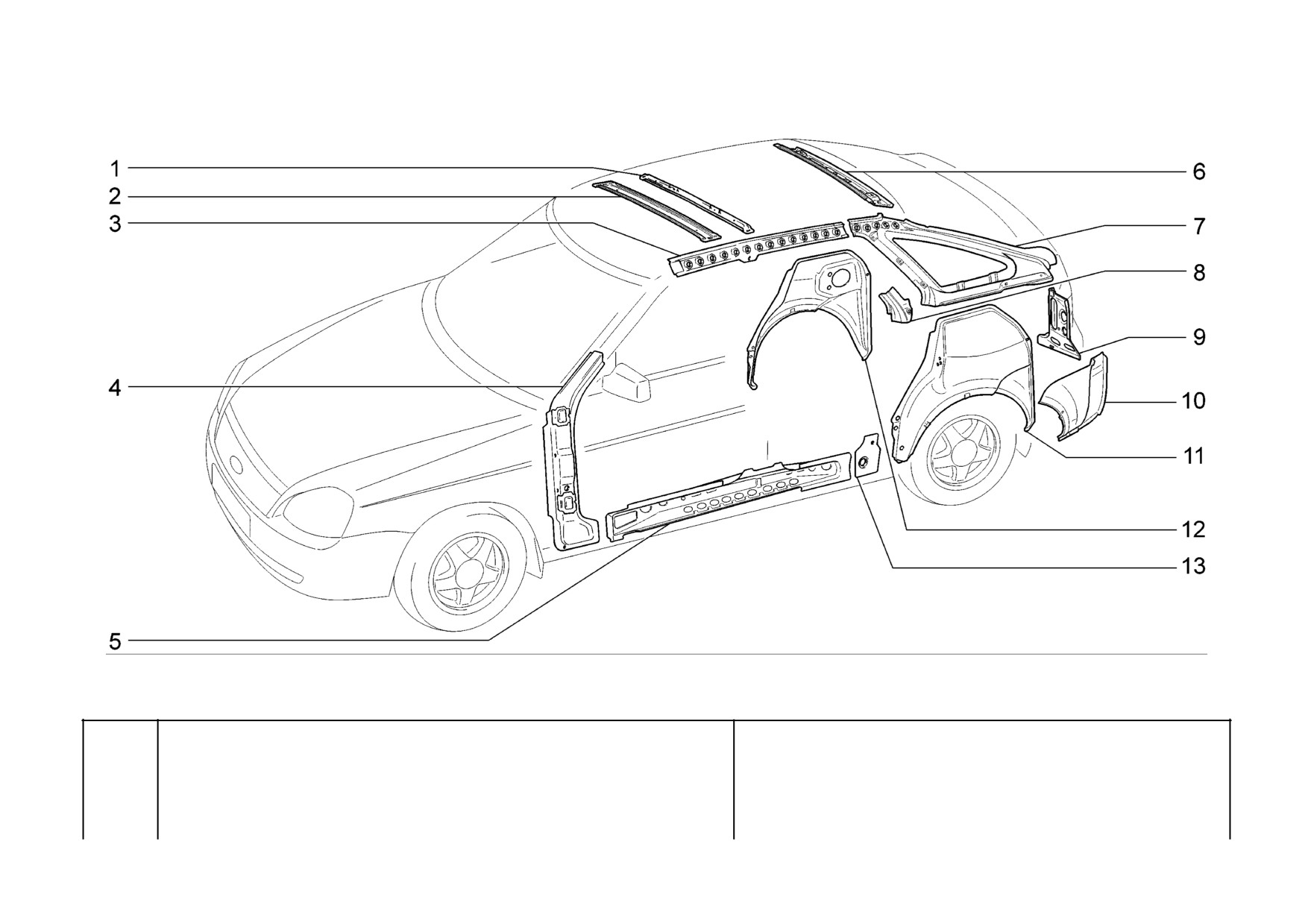

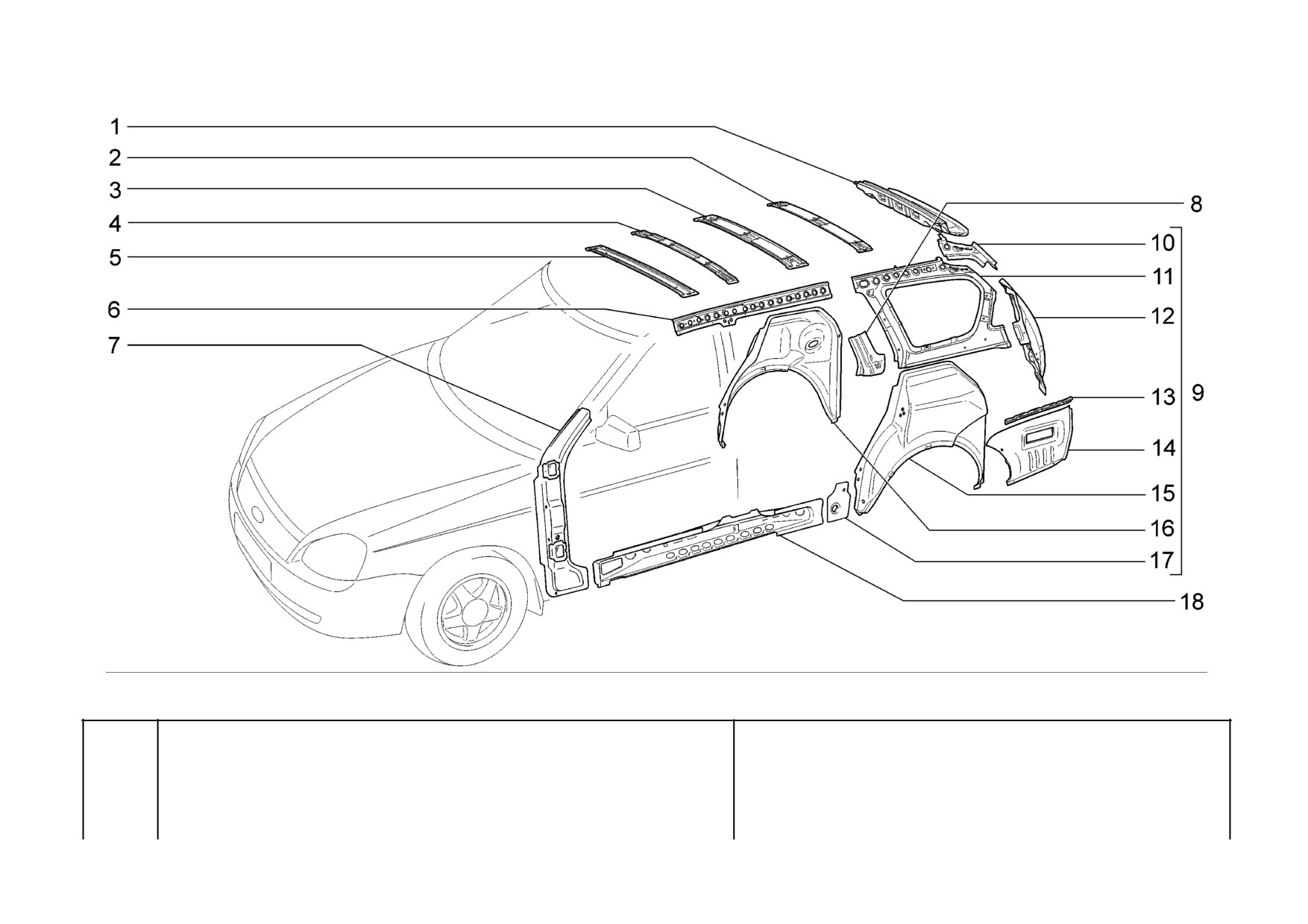

Body side and rear frame
21723-02
M252
Éléments latéraux et arrière
21723-03
Seitenwand und Innenteile, hinten
Elementos de lateral y de faldón trasero
- 430 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21100-5701100-00
1
Усилитель крыши
Roof reinforcement
Renfort de pavillon
Dachverstärker
Refuerzo del techo
2
+ 21100-5701050-00
1
Поперечина крыши
Roof crossmember
Traverse de pavillon
Dachrahmenbalken
Travesaño de techo
3
+ 21100-5401086-00
1
Накладка боковины правая
RH cover plate, bodyside
Doublure de côté de caisse D
Seitenwandauflage, rechts
Placa del lateral der.
3
+ 21100-5401087-00
1
Накладка боковины левая
LH cover plate, bodyside
Doublure de côté de caisse G
Seitenwandauflage, links
Placa del lateral izq.
4
+ 21100-5401120-00
1
Усилитель передней стойки
Front pillar reinforcement, RH
Renfort D de montant avant
Verstärker A-Säule rechts
Refuerzo del montante
delantero der.
правый
4
+ 21100-5401121-00
1
Усилитель передней стойки
Front pillar reinforcement, LH
Renfort G de montant avant
Verstärker A-Säule links
Refuerzo del montante
delantero izq.
левый
5
+ 21100-5401102-00
~
1
Накладка боковины правая
RH cover plate, bodyside
Doublure de côté de caisse D
Seitenwandauflage, rechts
Placa del lateral der.
5
+ 21100-5401102-01
~
1
Накладка боковины правая
RH cover plate, bodyside
Doublure de côté de caisse D
Seitenwandauflage, rechts
Placa del lateral der.
5
+ 21100-5401103-00
~
1
Накладка боковины левая
LH cover plate, bodyside
Doublure de côté de caisse G
Seitenwandauflage, links
Placa del lateral der.
5
+ 21100-5401103-01
~
1
Накладка боковины левая
LH cover plate, bodyside
Doublure de côté de caisse G
Seitenwandauflage, links
Placa del lateral der.
6
+ 21720-5701124-00
1
Поперечина крыши задняя
Roof crossmember, rear
Traverse arrière de pavillon
Dachrahmenbalken, hinten
Viga del techo trasera
7
+ 21720-5401426-00
1
Панель задней стойки
Rear pillar panel, inner LH
Doublure de custode intérieure
Seitenwand-Eckblech, rechts
Panel de pilar trasero
D
interior der.
внутренняя правая
7
+ 21720-5401427-00
1
Панель задней стойки
Rear pillar panel, inner LH
Doublure de custode intérieure
Seitenwand-Eckblech, links
Panel de pilar trasero
G
interior izq.
внутренняя левая
8
+ 21720-8404076-00
1
Усилитель правого крыла
Wing reinforcement, RH
Renfort d'aile D
Verstärker rechte Kotflügel
Refuerzo de aleta der.
8
+ 21720-8404077-00
1
Усилитель левого крыла
Wing reinforcement, LH
Renfort d'aile G
Verstärker linke Kotflügel
Refuerzo de aleta izq.
9
+ 21720-5401108-00
1
Накладка боковины задняя
LH rear cover plate
Doublure de côté de caisse,
Seitenwandauflage, links hinten
Placa de lateral izq. trasera
arrière G
правая
9
+ 21720-5401109-00
1
Накладка боковины задняя
LH rear cover plate
Doublure de côté de caisse,
Seitenwandauflage, links hinten
Placa de lateral izq. trasera
arrière G
внутренняя левая
10
+ 21720-8404066-00
1
Соединитель крыла правый
Wing connection, RH
Elément de liaison d'aile D
Kotflügelverbindungsstück, rechts
Conexión de aleta der.
10
+ 21720-8404067-00
1
Соединитель крыла левый
Wing connection, LH
Elément de liaison d'aile G
Kotflügelverbindungsstück, links
Conexión de aleta izq.
11
+ 21700-5401175-00
1
Арка заднего колеса левая
LH rear wheel arch
Passage de roue arrière G
Radbogen, links
Pase de rueda trasero izq.
12
+ 21700-5401174-00
1
Арка заднего колеса правая
RH rear wheel arch
Passage de roue arrière D
Radbogen, rechts
Pase de rueda trasero
der.
13
21100-5401292-00
2
Соединитель задней арки
Rear arch connection
Elément de liaison de passage
Verbindungsstück f. Radbogen
Conexión de aleta trasera
de roue arrière
M252
- 431 -
21703-01
Body panels
21703-02
M260
Panneaux de la carrosserie
21703-03
Außenteile
Paneles de carrocería
- 432 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21700-5701012-00
1
Панель крыши
Roof panel
Pavillon
Dachblech
Panel del techo
2
+ 21100-5201026-00
1
Стойка внутренняя правая
Inner pillar, RH
Montant intérieur D
Windschutzsäule, innen rechts
Montante interior der.
2
+ 21100-5201027-00
1
Стойка внутренняя левая
Inner pillar, LH
Montant intérieur G
Windschutzsäule, innen links
Montante interior izq.
3
+ 21100-5401338-00
1
Усилитель стойки правый
Pillar reinforcement, RH
Renfort de montant D
Verstärker, rechts
Refuerzo del montante
der.
3
+ 21100-5401339-00
1
Усилитель стойки левый
Pillar reinforcement, LH
Renfort de montant G
Verstärker, links
Refuerzo del montante
izq.
4
+ 21700-5201010-00
1
Рама ветрового окна
Windscreen scuttle panel
Baie de pare-brise
Windschutzscheibenrahmen
Marco del parabrisas
5
+ 21080-8403066-00
22
Винт
Screw
Vis
Schraube
Tornillo
6
+ 00001-0005196-01
22
Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
7
+ 21080-8403068-00
22
Гайка фланцевая
Flange nut
Ecrou de forme
Flanschmutter
Tuerca de brida
8
+ 21700-8403010-00
1
Крыло переднее правое
Front wing, RH
Aile avant D
Kotflügel, vorne rechts
Aleta delantera der.
9
+ 21700-8403044-00
1
Кронштейн
Bracket
Support
Träger
Soporte
9
+ 21700-8403045-00
1
Кронштейн
Bracket
Support
Träger
Soporte
10
+ 00001-0009024-21
4
Болт М6х20
Bolt M6x20
Boulon M6x20
Schraube M6x20
Tornillo M6x20
11
+ 00001-0025990-71
4
Шайба
6 стопорная
Lock washer 6
Rondelle d'arrêt 6
Sicherungsscheibe 6
Arandela 6 de fijación
12
+ 21700-8403011-00
1
Крыло переднее левое
Front wing, LH
Aile avant G
Kotflügel, vorne links
Aleta delantera izq.
13
+ 21700-8404010-00
1
Крыло заднее правое
Rear wing, RH
Aile arrière D
Kotflügel, hinten rechts
Aleta trasera der.
14
21700-8404100-00
1
Рамка люка бензобака
Frame panel
Cadre de trappe de réservoir
Rahmen
Marco de la boca de
bomba de combustible
15
+ 21700-8404014-00
1
Крыло заднее правое
Rear wing, RH
Aile arrière D
Kotflügel, hinten rechts
Aleta trasera der.
16
+ 21100-5601250-50
1
Поперечина рамы заднего
окна
Rear window frame
Traverse de baie de lunette
Heckscheibenrahmen-Querträger
Travesaño del marco de la
crossmember
arrière
ventana trasera
17
+ 21700-8404050-00
1
Желобок правого крыла
Gutter, RH wing
Gouttière d'aile D
Wasserrinne, rechts
Canaleta de aleta der.
17
+ 21700-8404051-00
1
Желобок левого крыла
Gutter, LH wing
Gouttière d'aile G
Wasserrinne, links
Canaleta aleta izq.
18
+ 21100-5601080-00
1
Панель задка в сборе
Rear panel assy
Panneau de jupe arrière
Rückwandblech, komplett
Panel del faldón trasero
complet
en conjunto
19
+ 21100-5601098-00
1
Поперечина панели задка
Bottom crossmember
Traverse de jupe arrière,
Heckquerträger unten
Travesaño de faldón
inférieure
inferior
нижняя
20
+ 21100-5601082-00
1
Панель задка
Rear panel
Panneau de jupe arrière
Rückwandblech
Panel del faldón
21
+ 21700-8404015-00
1
Крыло заднее левое
Rear wing, LH
Aile arrière G
Kotflügel, hinten links
Aleta trasera izq.
22
+ 21100-5401130-00
1
Стойка боковины правая
Body pillar, RH
Montant de côté de caisse D
B-Säule, rechts
Montante del lateral der.
22
+ 21100-5401131-00
1
Стойка боковины левая
Body pillar, LH
Montant de côté de caisse G
B-Säule, links
Montante del lateral izq.
23
+ 21100-5401060-00
1
Панель боковины правая
Side panel, RH
Panneau de côté de caisse D
Seitenwand, rechts
Lateral de carrocería der.
23
+ 21100-5401061-00
1
Панель боковины левая
Side panel, LH
Panneau de côté de caisse G
Seitenwand, links
Lateral de carrocería izq.
M260
- 433 -
содержание .. 27 28 29 30 ..
