8-1. Specifications



2ZR-FXE engine (except for Guadelope, Martinique, F. Guiana and
Greenland)



2ZR-FXE engine (for Guadelope, Martinique, F. Guiana and Greenland)
and M20A-FXS engine:

■

Oil capacity (Drain and refill ― reference

*

)

*

: The engine oil capacity is a reference quantity to be used when changing

the  engine  oil.  Warm  up  the  engine  and  turn  off  the  hybrid  system,  wait
more than 5 minutes, and check the oil level on the dipstick.

Hybrid battery (traction battery)

Voltage

3.7 V/cell

Capacity

3.6 Ah (3HR)

Quantity

56 cells

Nominal voltage

207.2 V

Voltage

7.2 V/module

Capacity

6.5 Ah (3HR)

Quantity



2ZR-FXE engine
28 modules



M20A-FXS engine
30 modules

Nominal voltage



2ZR-FXE engine
201.6 V



M20A-FXS engine
216 V

Lubrication system

With filter



2ZR-FXE engine
4.2 L (4.4 qt., 3.7 Imp. qt.)



M20A-FXS engine
4.3 L (4.5 qt., 3.8 Imp. qt.)

Without filter

3.9 L (4.1 qt., 3.4 Imp.qt.)

769

8-1. Specifications

8

V

eh

icl

e

sp

e

cif

ic

at

io

ns

■

Engine oil selection

Gasoline Engine -
“Toyota Genuine Motor Oil” is used in your Toyota vehicle. Toyota
recommends  the  use  of  approved  “Toyota  Genuine  Motor  Oil”.
Another motor oil of matching quality can also be used.
Oil grade:
0W-16:
API  grade  SN  “Resource-Conserving”,  SN  PLUS  “Resource-Con-
serving” or SP “Resource-Conserving”; or ILSAC GF-6B multigrade
engine oil
0W-20 and 5W-30:
API  grade  SM  “Energy-Conserving”,  SN  “Resource-Conserving”,
SN PLUS “Resource-Conserving” or SP “Resource-Conserving”; or
ILSAC GF-6A multigrade engine oil

Recommended viscosity (SAE):

SAE  0W-16  is  filled  into  your
Toyota  vehicle  at  manufactur-
ing,  and  the  best  choice  for
good  fuel  economy  and  good
starting in cold weather.
If  SAE  0W-16  oil  is  not  avail-
able,  SAE  0W-20  oil  may  be
used.  However,  it  should  be
replaced with SAE 0W-16 at the
next oil change.

Temperature range anticipated
before next oil change

Preferred

770

8-1. Specifications

Oil viscosity (0W-16 is explained here as an example):

• The  0W  in  0W-16  indicates  the  characteristic  of  the  oil  which

allows cold startability. Oils with a lower value before the W allow
for easier starting of the engine in cold weather.

• The 16 in  0W-16  indicates  the viscosity characteristic of  the oil

when the oil is at high temperature. An oil with a higher viscosity
(one  with  a  higher  value)  may  be  better  suited  if  the  vehicle  is
operated at high speeds, or under extreme load conditions.

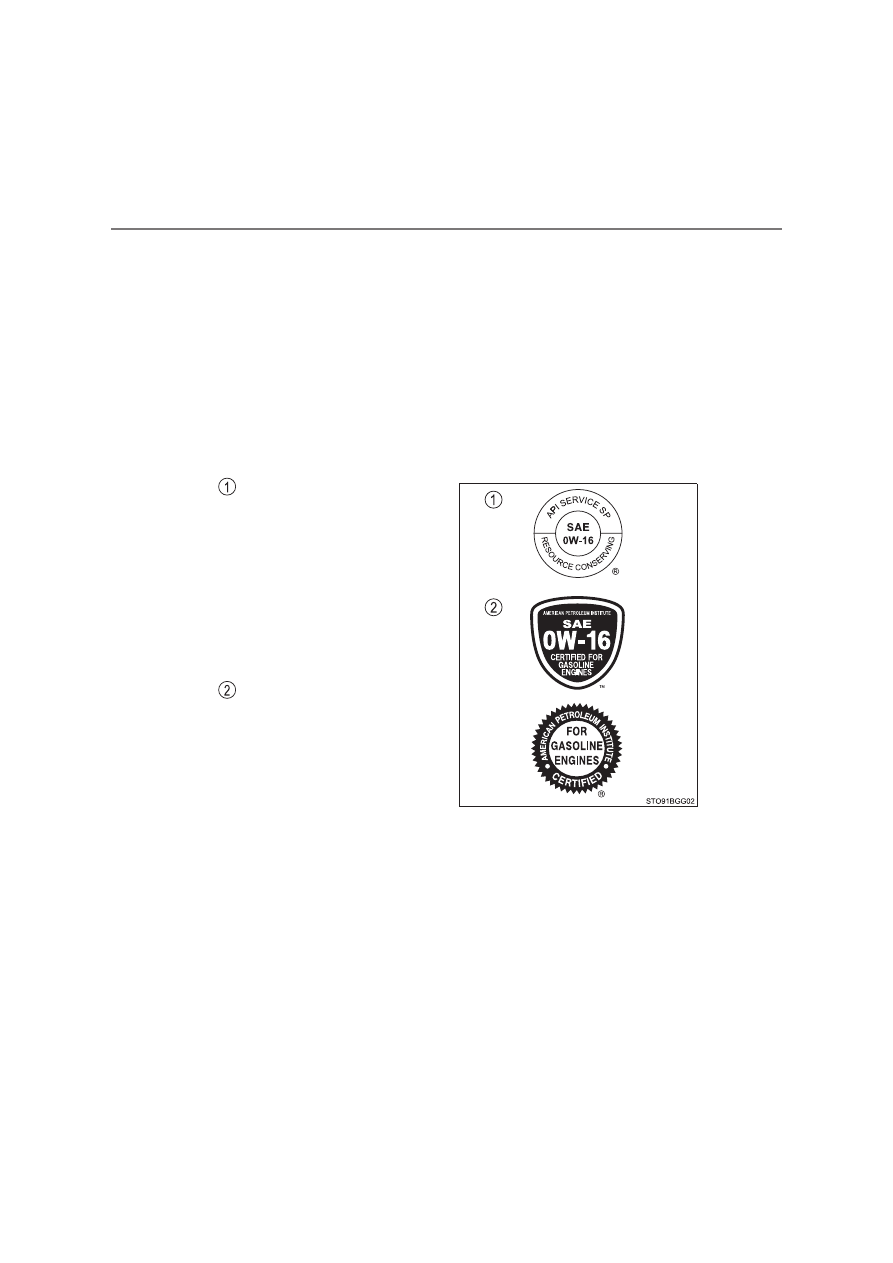

How to read oil container labels:
Either or both API registered marks are added to some oil contain-
ers to help you select the oil you should use.

API Service Symbol

Top portion: “API SERVICE SP”
means  the  oil  quality  designa-
tion  by  American  Petroleum
Institute (API).
Center  portion:  “SAE  0W-16”
means the SAE viscosity grade.
Lower  portion:  “Resource-Con-
serving”  means  that  the  oil  has
fuel-saving  and  environmental
protection capabilities.

ILSAC Certification Mark

The

International

Lubricant

Specification  Advisory  Commit-
tee (ILSAC) Certification Mark is
displayed  on  the  front  of  the
container.

771

8-1. Specifications

8

V

eh

icl

e

sp

e

cif

ic

at

io

ns

*

: The fluid capacity is the quantity of reference.

If  replacement  is  necessary,  contact  any  authorized  Toyota  retailer  or
Toyota authorized repairer, or any reliable repairer.

Cooling system

Capacity

*

Gasoline
engine



2ZR-FXE engine
5.4 L (5.7 qt., 4.7 Imp.qt.)



M20A-FXS engine
5.9 L (6.2 qt., 5.2 Imp.qt.)

Power
control unit



2ZR-FXE engine
1.4 L (1.5 qt., 1.3 Imp.qt.)



M20A-FXS engine
1.6 L (1.7 qt., 1.4 Imp.qt.)

Coolant type

Use either of the following:

• “Toyota Super Long Life Coolant”
• Similar  high-quality  ethylene  glycol-based

non-silicate,  non-amine,  non-nitrite,  and
non-borate  coolant  with  long-life  hybrid
organic acid technology

Do not use plain water alone.

Ignition system (spark plug)

Make



2ZR-FXE engine
DENSO FC16HR-CY9



M20A-FXS engine
DENSO FC16HR-Q8

Gap



2ZR-FXE engine
0.9 mm (0.035 in.)



M20A-FXS engine
0.8 mm (0.031 in.)

NOTICE

■

Iridium-tipped spark plugs

Use only iridium-tipped spark plugs. Do not adjust the spark plug gap.

772

8-1. Specifications

*

: The fluid capacity is the quantity of reference.

If  replacement  is  necessary,  contact  any  authorized  Toyota  retailer  or
Toyota authorized repairer, or any reliable repairer.

Electrical system (12-volt battery)

Battery

Specific  voltage  reading  at
20



C (68



F):

Specific  gravity  reading  at
20



C (68



F):

12.0 V or higher
(Turn  the  power  switch  to  OFF  and  turn
on the high beam headlights for 30 sec-
onds.)
If  the  voltage is  lower than  the  standard
value, charge the battery.

1.25 or higher
If  the  specific  gravity  is  lower  than  the
standard value, charge the battery.

Charging rates

Quick charge
Slow charge

15 A max.
5 A max.

Transmission

Fluid capacity

*



2ZR-FXE engine
3.6 L (3.8 qt., 3.2 Imp.qt.)



M20A-FXS engine
3.8 L (4.0 qt., 3.3 Imp.qt.)

Fluid type

Toyota Genuine ATF WS

NOTICE

■

Transmission fluid type

Using  transmission  fluid  other  than  the  above  type  may  cause  abnormal
noise or vibration, or ultimately damage the transmission of your vehicle.

773

8-1. Specifications

8

V

eh

icl

e

sp

e

cif

ic

at

io

ns

*

: Minimum pedal clearance when depressed with a force of 300 N (30.6 kgf,

67.4 lbf) while the hybrid system is operating.

Brakes

Pedal clearance

*



Left-hand drive vehicles

134 mm (5.3 in.)



Right-hand drive vehicles

125 mm (4.9 in.)

Pedal free play

1



 5 mm (0.04



 0.20 in.)

Fluid type

SAE J1703 or FMVSS No.116 DOT 3 or
SAE J1704 or FMVSS No.116 DOT 4

Steering

Free play

Less than 30 mm (1.2 in.)

774

8-1. Specifications



17-inch tires



18-inch tires

Tires and wheels

Tire size

215/60R17 96H

Tire inflation pressure
(Recommended cold tire
inflation pressure)

Front

230 kPa (2.3 kgf/cm

2

 or bar, 33 psi)

Rear

Spare

Wheel size

17



 6 1/2J

Wheel nut torque

103 N·m (10.5 kgf·m, 76 ft·lbf)

Tire size

225/50R18 95V

Tire inflation pressure
(Recommended cold tire
inflation pressure)

Front

230 kPa (2.3 kgf/cm

2

 or bar, 33 psi)

Rear

Wheel size

18



 7J

Wheel nut torque

103 N·m (10.5 kgf·m, 76 ft·lbf)

775

8-1. Specifications

8

V

eh

icl

e

sp

e

cif

ic

at

io

ns



19-inch tires



Compact spare tire (if equipped)

■

When towing a trailer

Add  20.0  kPa  (0.2  kgf/cm

2

  or  bar,  3  psi)  to  the  recommended  tire  inflation

pressure and drive at speeds below 100 km/h (62 mph).

Tire size

225/45R19 96W

Tire inflation pressure
(Recommended cold tire
inflation pressure)

Front

230 kPa (2.3 kgf/cm

2

 or bar, 33 psi)

Rear

Wheel size

19



 7 1/2J

Wheel nut torque

103 N·m (10.5 kgf·m, 76 ft·lbf)

Tire size

T145/90D16 106M,
T145/70D18 107M

Tire inflation pressure
(Recommended cold tire
inflation pressure)

420 kPa (4.2 kgf/cm

2

 or bar, 60 psi)

Wheel size

16



 4T, 18



 4T

Wheel nut torque

103 N·m (10.5 kgf·m, 76 ft·lbf)

776

8-1. Specifications

Light bulbs

Light bulbs

W

Type

Exterior

Front fog lights (bulb type)

*

19

A

Front turn signal lights (bulb type)

21

B

Side turn signal lights

5

B

Stop/tail lights (bulb type)

21/5

C

Rear turn signal lights (bulb type)

21

B

Rear fog light (bulb type)

21

C

Back-up lights (bulb type)

16

C

License plate lights

5

C

Interior

Vanity lights

8

C

Front interior lights/personal lights

5

C

Rear interior light

8

D

Luggage compartment light

5

C

A: H16 halogen bulbs

C: Wedge base bulbs (clear)

*

: If equipped

B: Wedge base bulbs (amber)

D: Double end bulbs

777

8-1. Specifications

8

V

eh

icl

e

sp

e

cif

ic

at

io

ns

Fuel information

■

Use of ethanol blended gasoline in a gasoline engine

Toyota allows the use of ethanol blended gasoline where the ethanol content
is up to 10%. Make sure that the ethanol blended gasoline to be used has a
Research Octane Number that follows the above.

■

If your engine knocks

●

Consult any authorized Toyota retailer or Toyota authorized repairer, or any
reliable repairer.

●

You may occasionally notice light knocking for a short time while accelerat-
ing or driving uphill. This is normal and there is no need for concern.

When  you  find  these  types of fuel  label  at  the  gas station,  use
only the fuel with one of the following labels.



EU area:
You must  only  use  unleaded  gasoline conforming  to European
standard EN228.
Select unleaded gasoline with a Research Octane Number of 95
or higher for optimum engine performance.
Except EU area:
You must only use unleaded gasoline.
Select unleaded gasoline with a Research Octane Number of 95
or higher for optimum engine performance.

778

8-1. Specifications

NOTICE

■

Notice on fuel quality

●

Do not use improper fuels. If improper fuels are used, the engine will be
damaged.

●

Do not use gasoline with metallic additives, for example manganese, iron
or lead, otherwise it may cause damage on your engine or emission con-
trol system.

●

Do not add aftermarket fuel additives which contain metallic additives.

●

EU  area:  Bioethanol  fuel  sold  under  names  such  as  “E50”  or  “E85”  and
fuel containing a large amount of ethanol should not be used. The use of
these  fuels  will  damage  the  vehicle’s  fuel  system.  In  case  of  any  doubt,
ask  any  authorized  Toyota  retailer  or  Toyota  authorized  repairer,  or  any
reliable repairer.

●

Except EU area: Bioethanol fuel sold under names such as “E50” or “E85”
and  fuel  containing  a  large  amount  of  ethanol  should  not  be  used. Your
vehicle  can  use  gasoline  mixed  with  10%  max  ethanol.  The  use  of  fuel
with more than 10% ethanol content (E10) will damage the vehicle’s fuel
system. You must ensure that refueling is carried out only from a source
where  fuel  specification  and  quality  can  be  guaranteed.  In  case  of  any
doubt, any authorized Toyota retailer or Toyota authorized repairer, or any
reliable repairer.

●

Do not use the methanol blended gasoline such as M15, M85, M100.
The  use  of  gasoline  containing  methanol  may  cause  engine  damage  or
failure.

779

8-2. Customization

8

V

eh

icl

e

sp

e

cif

ic

at

io

ns

Customizable features

■

Changing using the multi-information display

Press “



” or “



” of the meter control switches, select

.

Press  “



”  or  “



”  of  the  meter  control  switches,  select  “Meter

Settings”, and then press

.

Press  “



”  or  “



”  of  the  meter  control  switches,  select  the  item,

and then press

.

Press “



” or “



” of the meter control switches, select the desired

setting, and then press

.

To  go  back  to  the  previous  screen  or  exit  the  customize  mode,

press

.

Your vehicle includes a variety of electronic features that can be
personalized to suit your preferences. The settings of these fea-
tures can be changed using the multi-information display, on the
navigation/multimedia  system,  or  at  any  authorized  Toyota
retailer or Toyota authorized repairer, or any reliable repairer.

Customizing vehicle features

1

2

3

4

780

8-2. Customization

■

Changing  on  the  navigation/multimedia  system  screen  (if
equipped)



Type A

Press the “MENU” button.
Select “Setup” on the menu screen and select “Vehicle”.
Select “Vehicle customisation”.

Various settings  can  be  changed.  Refer  to the  list  of  settings  that
can be changed for details.



Type B

Select

 on the main menu.

Select “Vehicle customize”.

Various settings  can  be  changed.  Refer  to the  list  of  settings  that
can be changed for details.

Some  function  settings are changed simultaneously with  other func-
tions  when  customized.  Contact  any  authorized  Toyota  retailer  or
Toyota authorized repairer, or any reliable repairer for further details.

Settings that can be changed using the multi-information display
Settings that can be changed using the navigation/multimedia sys-
tem screen (if equipped)
Settings that can be changed by any authorized Toyota retailer or
Toyota authorized repairer, or any reliable repairer

Definition of symbols: O = Available, — = Not available

Customizable features

1
2
3

1

2

781

8-2. Customization

8

V

eh

icl

e

sp

e

cif

ic

at

io

ns

■

Gauges, meters and multi-information display (



P. 168)

*

1

: The default setting varies according to country.

*

2

: German, French, Spanish, Italian, Portuguese, Dutch, Swedish, Norwegian,

Danish,  Russian,  Finnish,  Greek,  Polish,  Ukrainian,  Turkish,  Hungarian,
Czech, Slovak, Romanian

*

3

: 2 of the following items: current fuel consumption (gauge display), current

fuel consumption (numerical display), average fuel economy (after reset),
average  fuel  economy  (after  start),  average  fuel  economy  (after  refuel),
average  vehicle  speed  (after  reset),  average  vehicle  speed  (after  start),
elapsed  time  (after  reset),  elapsed  time  (after  start),  distance  (driving
range), distance (after start), blank.

*

4

: For type A navigation/multimedia systems only

Function

Default setting

Customized

setting

Language

*

1

English

*

2

O

O

*

4

–

Units

*

1

km (L/100 km)

km (km/L)

O

O

*

4

–

miles (MPG)

EV Indicator

On

(Self-lighting)

Off

O

–

–

Drive information 1

Current fuel

consumption

(gauge display)

*

3

O

–

–

Average fuel

economy (after

reset)

Drive information 2

Distance

(driving range)

*

3

O

–

–

Average vehi-

cle speed (after

reset)

Pop-up display

On

Off

O

–

–

782

8-2. Customization

■

Instrument cluster (



P. 171)

■

Smart entry & start system and wireless remote control
(



P. 191, 199, 205)

Function

Default setting

Customized

setting

Sensor

sensitivity

for

darkening  the  brightness
of  the  instrument  cluster
depending  on  the  outside
brightness

Standard

-2 to 2

–

–

O

Sensor

sensitivity

for

returning the brightness of
the  instrument  cluster  to
the  original  level  depend-
ing  on  the  outside  bright-
ness

Standard

-2 to 2

–

–

O

Function

Default setting

Customized

setting

Operation  signal  (emer-
gency flashers)

On

Off

–

O

O

Unlocking operation

All doors

unlocked in

one step

Driver’s door

unlocked in

one step, all

doors

unlocked in

two step

–

O

O

Time  elapsed  before  the
automatic  door  lock  func-
tion is activated if a door is
not  opened  after  being
unlocked

30 seconds

60 seconds

–

O

O

120 seconds

Open

door

reminder

buzzer  (When  locking  the
vehicle)

On

Off

–

–

O

783

8-2. Customization

8

V

eh

icl

e

sp

e

cif

ic

at

io

ns

■

Smart entry & start system (



P. 205)

*

: Vehicles without an alarm

■

Wireless remote control (



P. 192)

■

Outside rear view mirrors (



P. 272)

Function

Default setting

Customized

setting

Smart  entry  &  start  sys-
tem

On

Off

–

O

O

Smart door unlocking

All the doors

Driver’s door

–

O

O

Number  of  consecutive
door lock operations

*

2 times

As many as

desired

–

–

O

Function

Default setting

Customized

setting

Wireless remote control

On

Off

–

–

O

Function

Default setting

Customized

setting

Automatic  mirror  folding
and extending operation

Linked to the

locking/

unlocking of

the doors

Off

–

–

O

Linked to

operation of

the power

switch
