147

1-5. Theft deterrent system

1

Fo
r s

a

fe

ty a
nd

 se
cu

rity

Do one of the following to deactivate or stop the alarm.

●

Unlock the doors using the entry function (if equipped) or wireless
remote control.

●

Start the hybrid system. (The alarm will be deactivated or stopped
after a few seconds.)

■

System maintenance

The vehicle has a maintenance-free type alarm system.

■

Items to check before locking the vehicle

To prevent unexpected triggering of the alarm and vehicle theft, make sure of
the following.

●

Nobody is in the vehicle.

●

The side windows are closed before the alarm is set.

●

No valuables or other personal items are left in the vehicle.

Deactivating or stopping the alarm

148

1-5. Theft deterrent system

■

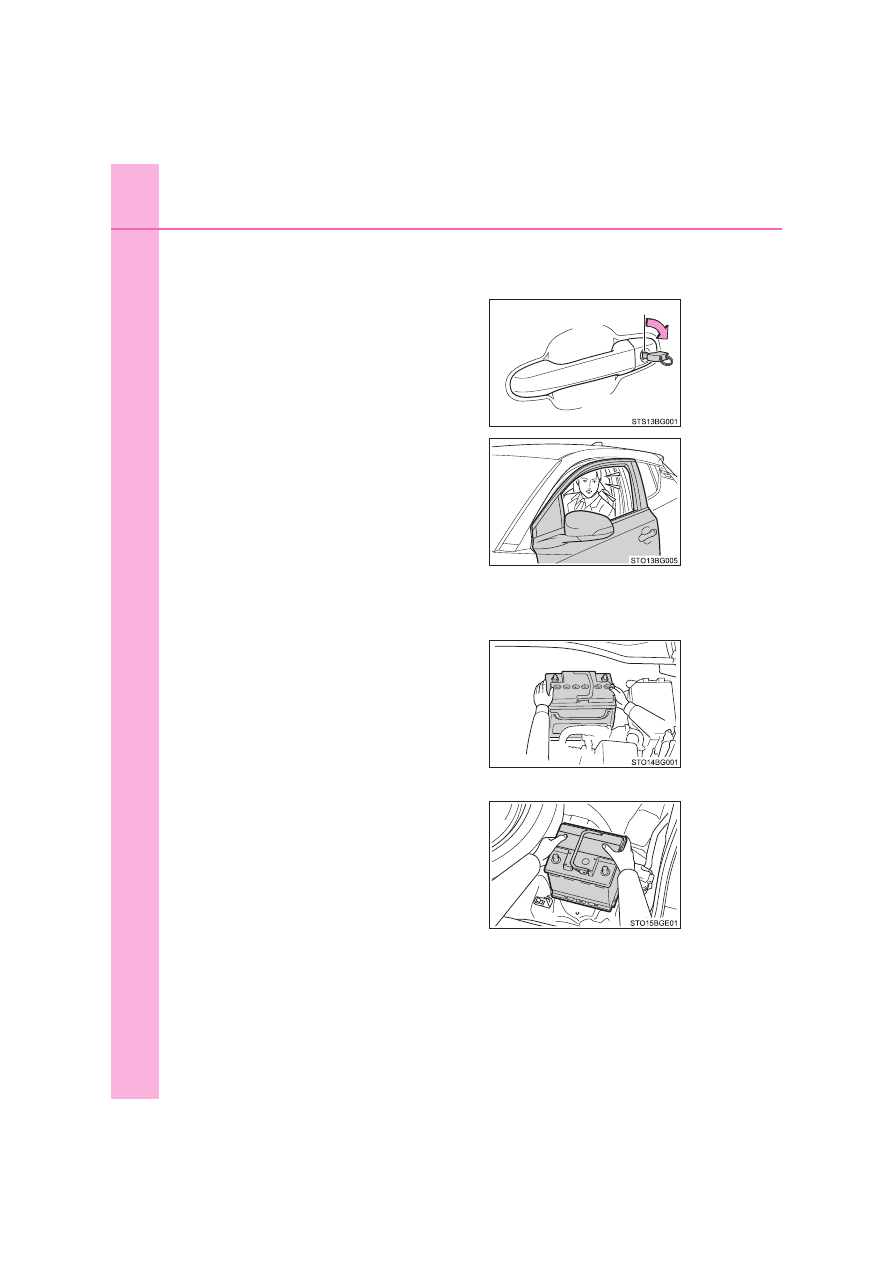

Triggering of the alarm

The alarm may be triggered in the following situations:
(Stopping the alarm deactivates the alarm system.)

●

The 12-volt battery is recharged or replaced when the vehicle is locked.
(



P. 747)



2ZR-FXE engine



M20A-FXS engine

●

The  doors  are  unlocked  using  the
mechanical key.

●

A person inside the vehicle opens a door
or hood, or unlocks the vehicle using an
inside lock button.

149

1-5. Theft deterrent system

1

Fo
r s

a

fe

ty a
nd

 se
cu

rity

■

Alarm-operated door lock

In the following cases, depending on the situation, the door may automatically
lock to prevent improper entry into the vehicle:

●

When a person remaining in the vehicle unlocks the door and the alarm is
activated.

●

While the alarm is activated, a person remaining in the vehicle unlocks the
door.

●

When recharging or replacing the 12-volt battery

NOTICE

■

To ensure the system operates correctly

Do  not  modify  or  remove  the  system.  If  modified  or  removed,  the  proper
operation of the system cannot be guaranteed.

150

1-5. Theft deterrent system

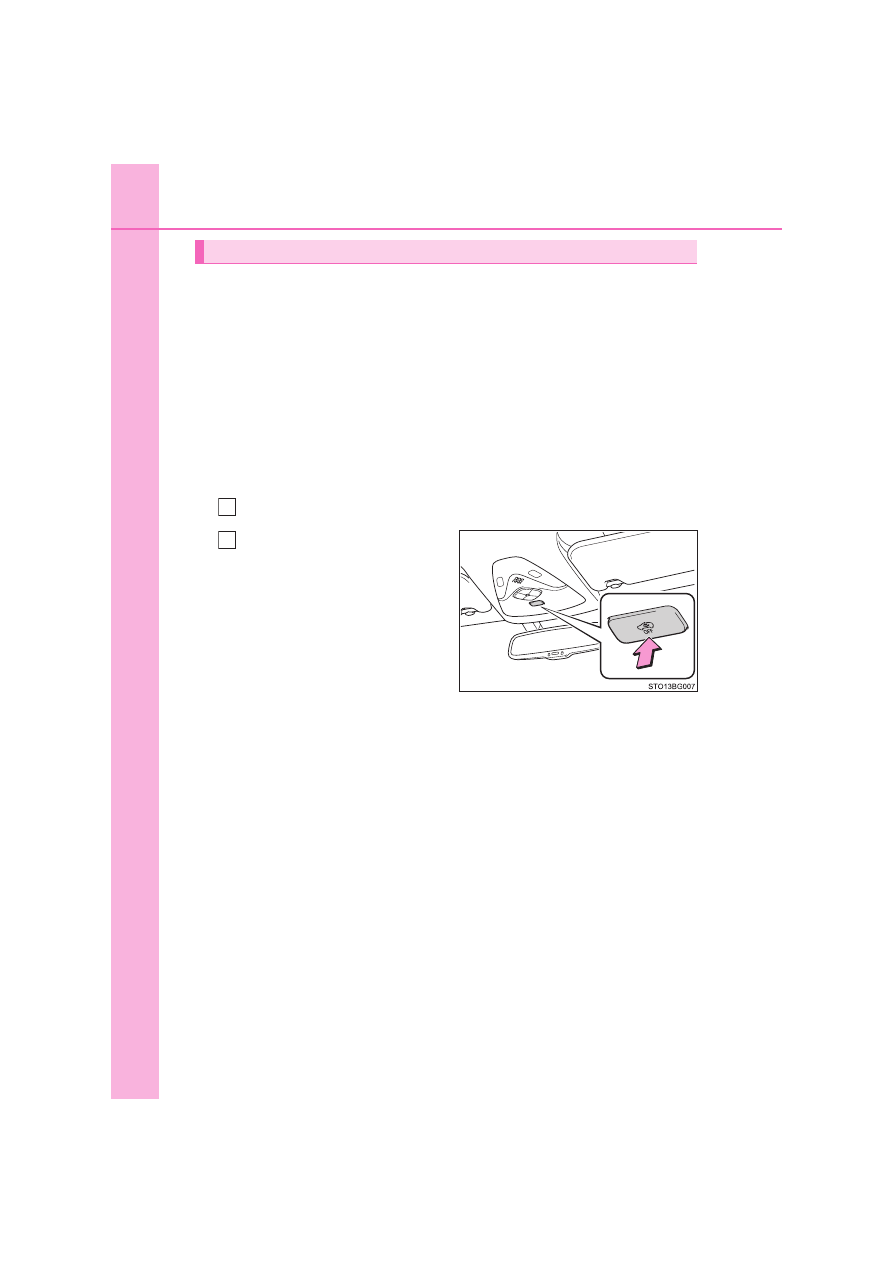

The intrusion sensor detects intruders or movement in the vehicle.
This  system is  designed  to deter  and prevent  vehicle theft but does
not guarantee absolute security against all intrusions.

■

Setting the intrusion sensor

The intrusion sensor will be set automatically when the alarm is set.
(



P. 146)

■

Canceling the intrusion sensor

If  you  are  leaving  pets  or  other  moving  things  inside  the  vehicle,
make sure to disable the intrusion sensor before setting the alarm,
as it will respond to movement inside the vehicle.

Turn the power switch off.

Press  the  theft  sensor  off
switch.
A message will be shown on
the multi-information display.

The  intrusion  sensor  will  revert
to  on  each  time  the  power
switch is turned to ON mode.

Intrusion sensor (if equipped)

1

2

151

1-5. Theft deterrent system

1

Fo
r s

a

fe

ty a
nd

 se
cu

rity

■

Canceling and automatic re-enabling of the intrusion sensor

●

The alarm will still be set even when the intrusion sensor is canceled.

●

After the intrusion sensor is canceled, pressing the power switch or unlock-
ing the doors using the entry function (if equipped) or wireless remote con-
trol will re-enable the intrusion sensor.

●

The intrusion sensor will automatically be re-enabled when the alarm sys-
tem is deactivated.

■

Intrusion sensor detection considerations

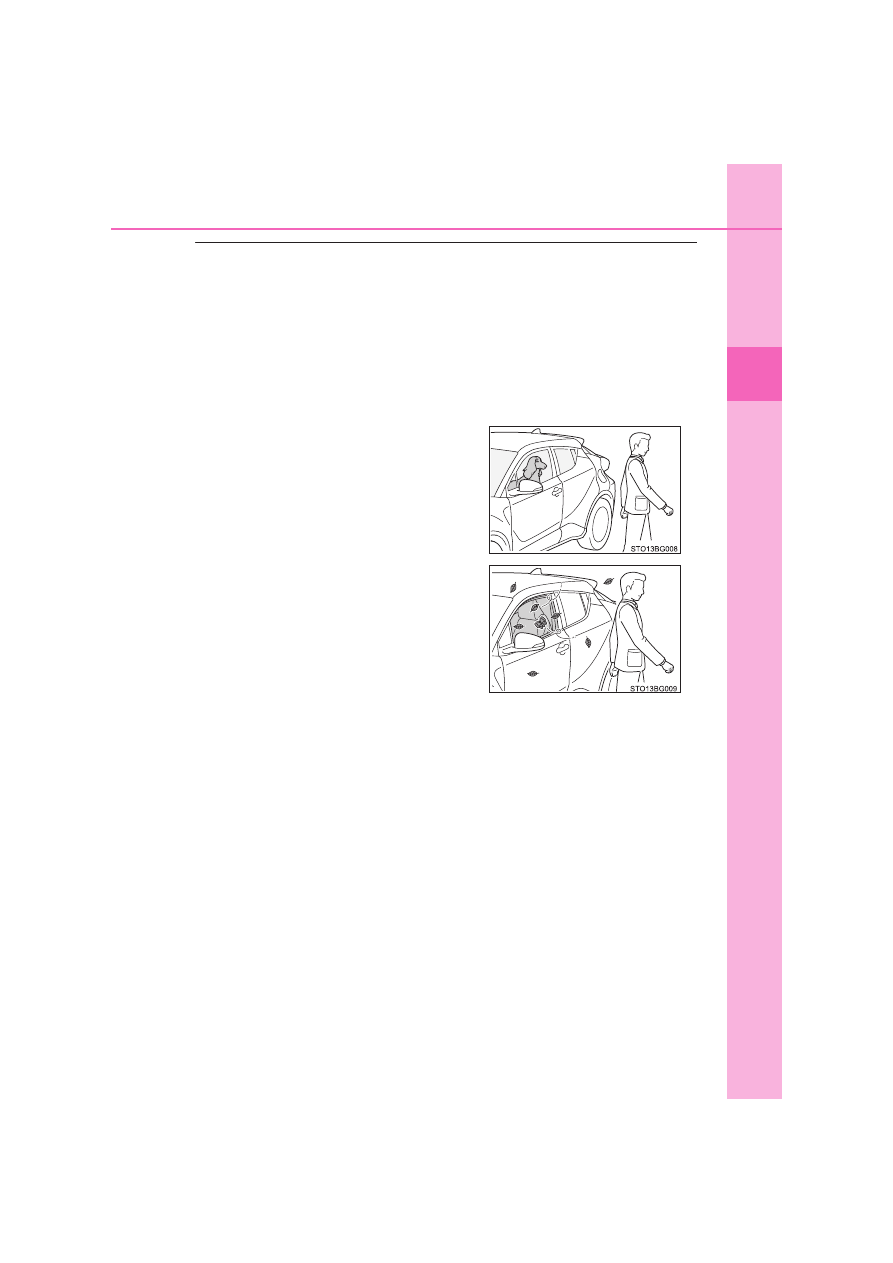

The sensor may trigger the alarm in the following situations:

• The movement of people outside the vehicle

●

People or pets are in the vehicle.

●

A side window is open.
In this case, the sensor may detect the
following:
• Wind  or  the  movement  of  objects

such as leaves and insects inside the
vehicle

• Ultrasonic  waves  emitted  from

devices such as the intrusion sensors
of other vehicles

152

1-5. Theft deterrent system

●

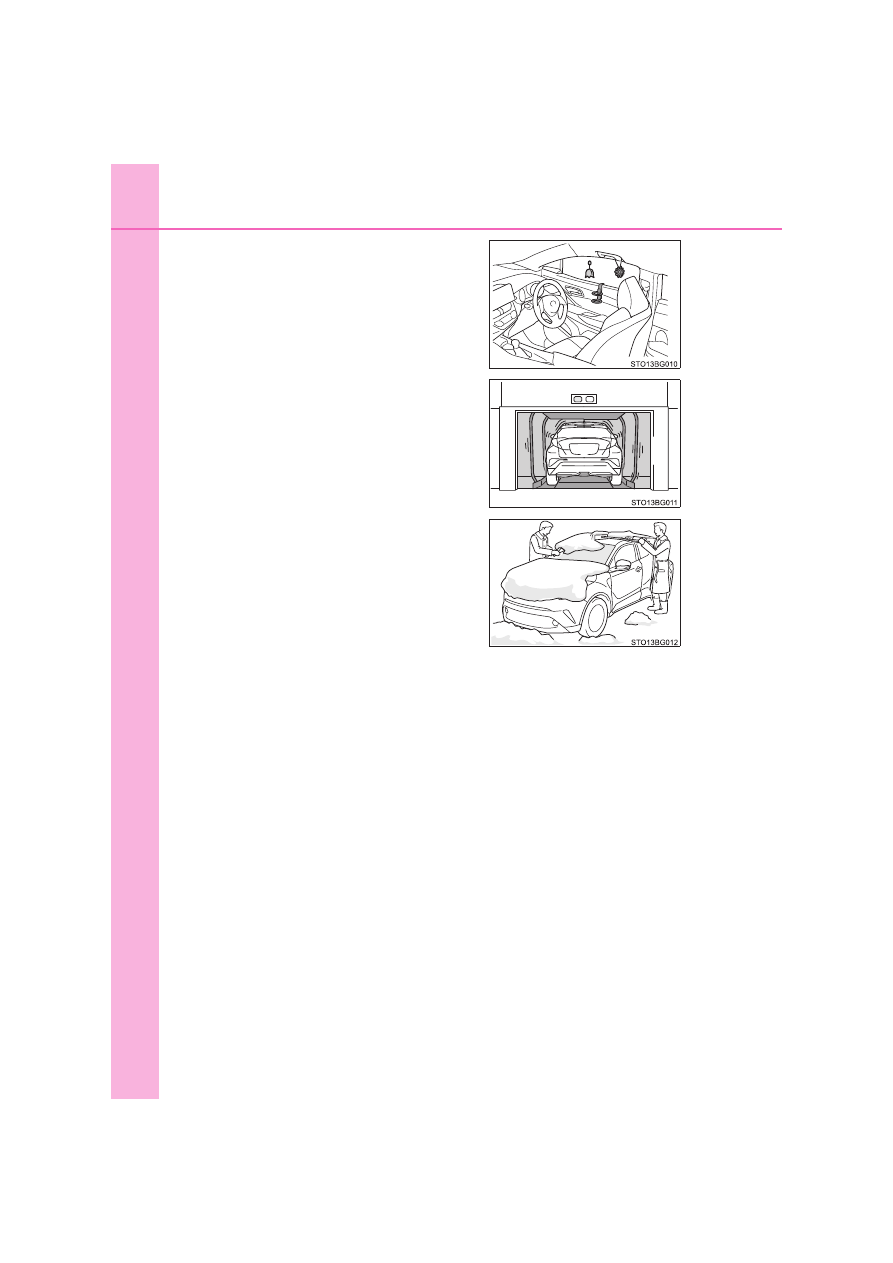

The vehicle is inside an automatic or high-pressure car wash.

●

The vehicle experiences impacts, such as hail, lightning strikes, and other
kinds of repeated impacts or vibrations.

●

Unstable items, such as dangling acces-
sories hanging on the assist grips, are in
the vehicle.

●

The  vehicle  is  parked  in  a  place  where
extreme vibrations or noises occur, such
as in a parking garage.

●

Ice or snow is removed from the vehicle,
causing  the  vehicle  to  receive  repeated
impacts or vibrations.

153

1-5. Theft deterrent system

1

Fo
r s

a

fe

ty a
nd

 se
cu

rity

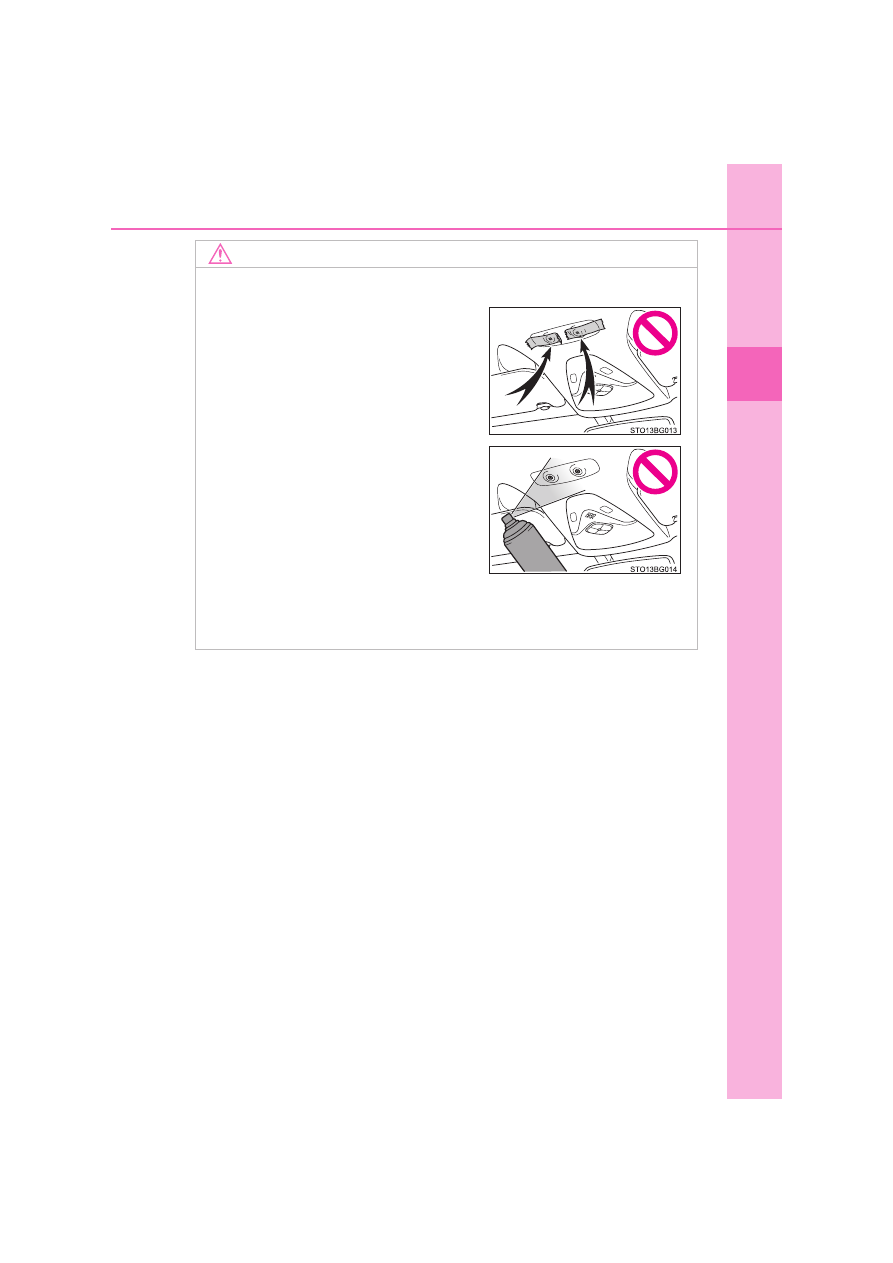

NOTICE

■

To ensure the intrusion sensor functions correctly

●

Installing accessories other than genuine Toyota parts or leaving objects
between  the  driver’s  seat  and  front  passenger’s  seat  may  reduce  the
detection performance.

●

To  ensure  that  the  sensors  operate
properly, do not touch or cover them.

●

Do  not  spray  air  fresheners  or  other
products directly into the sensor holes.

154

1-5. Theft deterrent system

Theft prevention labels



These  labels  are  attached  to  the
vehicle  to  reduce  vehicle  theft  by
facilitating  the  tracing  and  recov-
ery  of  parts  from  stolen  vehi-
cles.Do not remove under penalty
of law.



: If equipped

155

2

Instrument cluster

2.

Instrument cluster

Warning lights and

indicators .........................156

Gauges and meters ...........164
Multi-information display ....168
Energy monitor/

consumption screen ........177

156

2. Instrument cluster

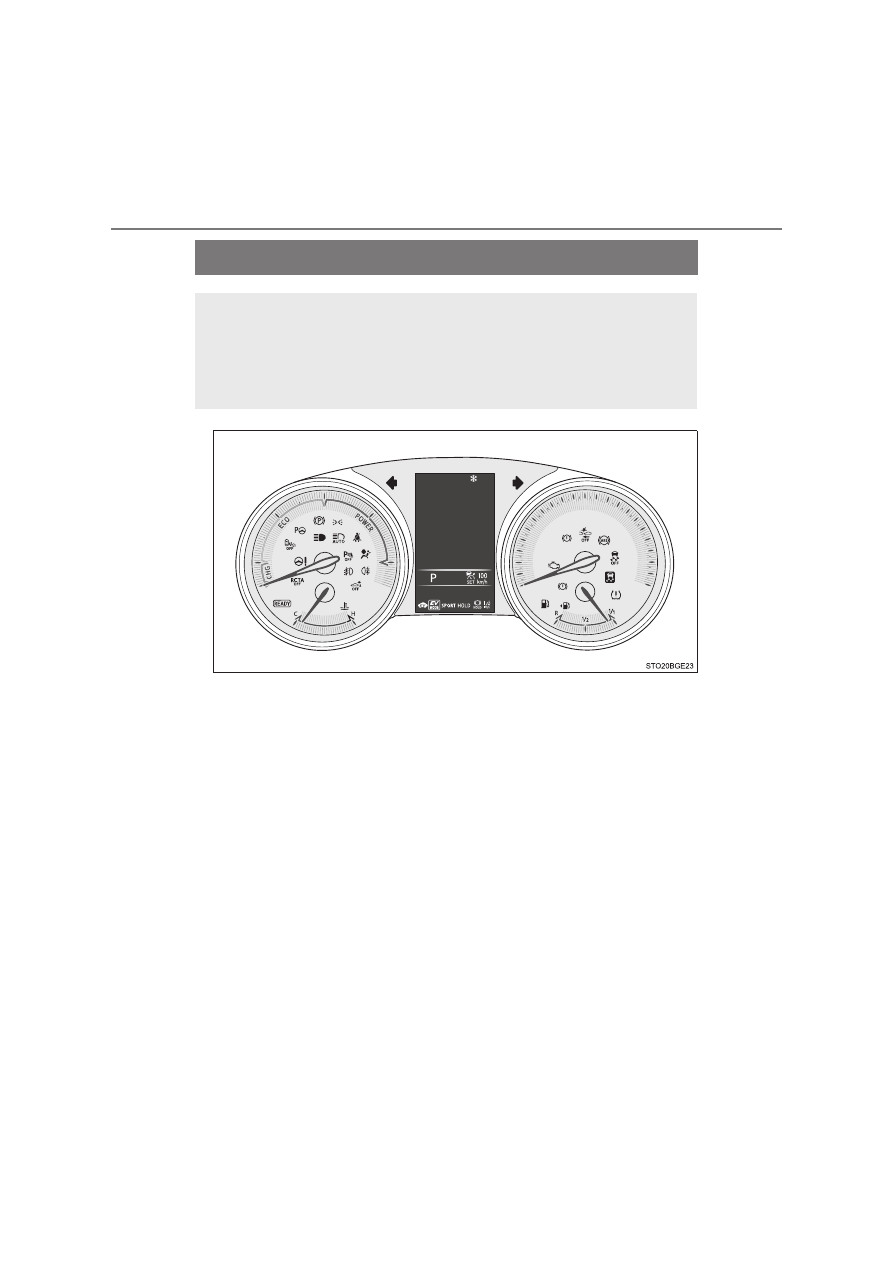

Warning lights and indicators

The  units  used  on  the  speedometer  and  some  indicators  may  differ
depending on the target region.

The  warning  lights  and  indicators  on  the  instrument  cluster,
center panel and outside rear view mirrors inform the driver of
the status of the vehicle’s various systems.
For  the  purpose  of  explanation,  the  following  illustration  dis-
plays all warning lights and indicators illuminated.

157

2. Instrument cluster

2

In

st

rum

ent
clu

st

er

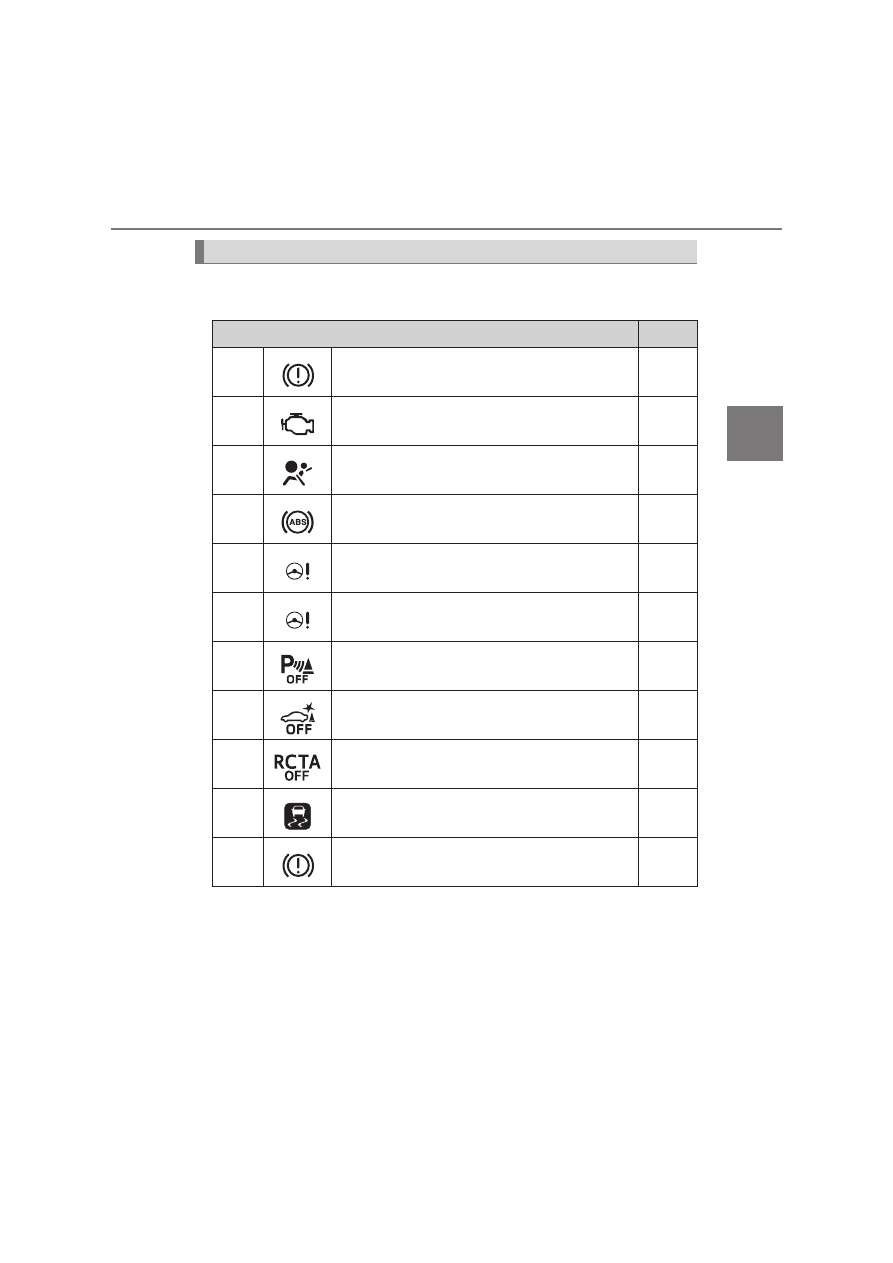

Warning lights inform the driver of malfunctions in the indicated vehi-
cle’s systems.

Warning lights

Warning lights

Pages

*

1

Brake system warning light (red)

P. 679

*

1

Malfunction indicator lamp

P. 680

*

1

SRS warning light

P. 680

*

1

ABS warning light

P. 680

*

1

Electric  power  steering  system  warning  light
(red)

P. 680

*

1

Electric  power  steering  system  warning  light
(yellow)

P. 680

*

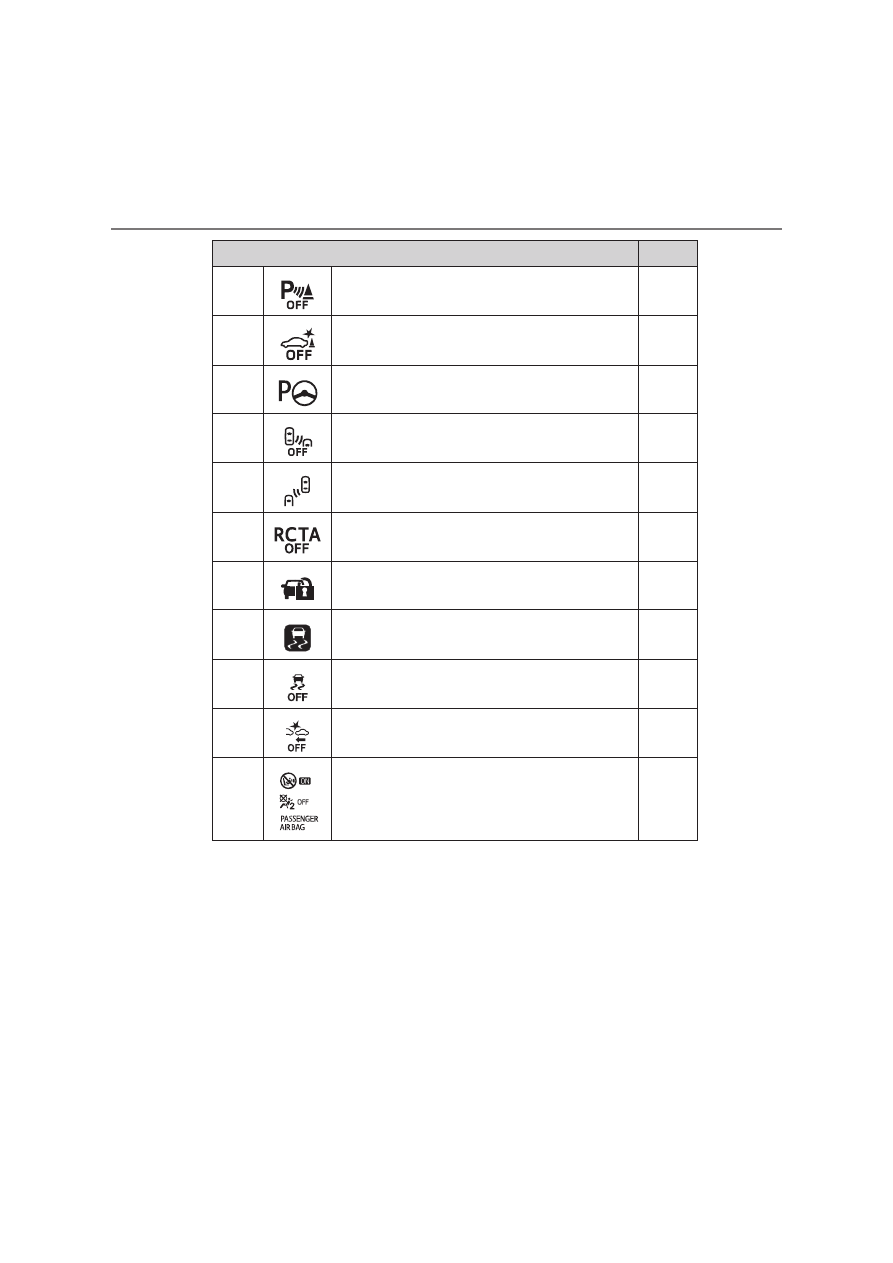

1, 2

Toyota parking assist-sensor OFF indicator
(if equipped)

P. 681

*

1, 2

PKSB OFF indicator (if equipped)

P. 681

*

2

“RCTA OFF” indicator (if equipped)

P. 681

*

1, 3

Slip indicator light

P. 682

*

1

Brake system warning light (yellow)

P. 682

158

2. Instrument cluster

*

1

: These lights turn on when the power switch is turned to ON mode to indi-

cate  that  a  system  check  is  being  performed. They  will  turn  off  after  the
hybrid system is on, or after a few seconds. There may be a malfunction in
a system if a light does not come on, or if the lights do not turn off. Have
the  vehicle  inspected  by  any  authorized  Toyota  retailer  or Toyota  autho-
rized repairer, or any reliable repairer.

*

2

: The light flashes to indicate a malfunction.

*

3

: The light comes on to indicate a malfunction.

*

4

: The light flashes or illuminates to indicate a malfunction.

*

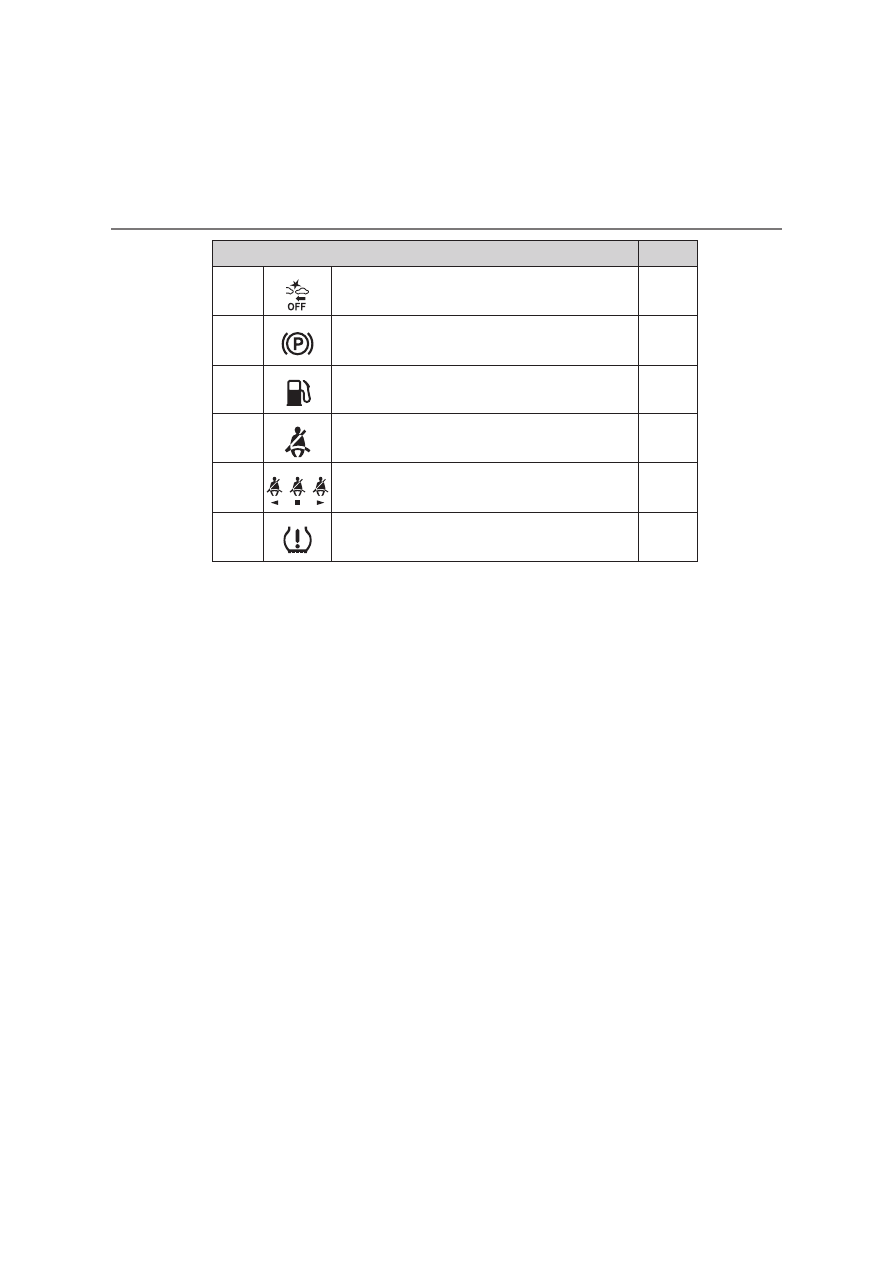

1, 4

PCS warning light (if equipped)

P. 682

*

2

Parking brake indicator

P. 683

Low fuel level warning light

P. 683

Driver’s  and  front  passenger’s  seat  belt
reminder light

P. 683

Rear passengers’ seat belt reminder lights (on
the center panel)

P. 683

*

1

Tire pressure warning light

P. 684

Warning lights

Pages

159

2. Instrument cluster

2

In

st

rum

ent
clu

st

er

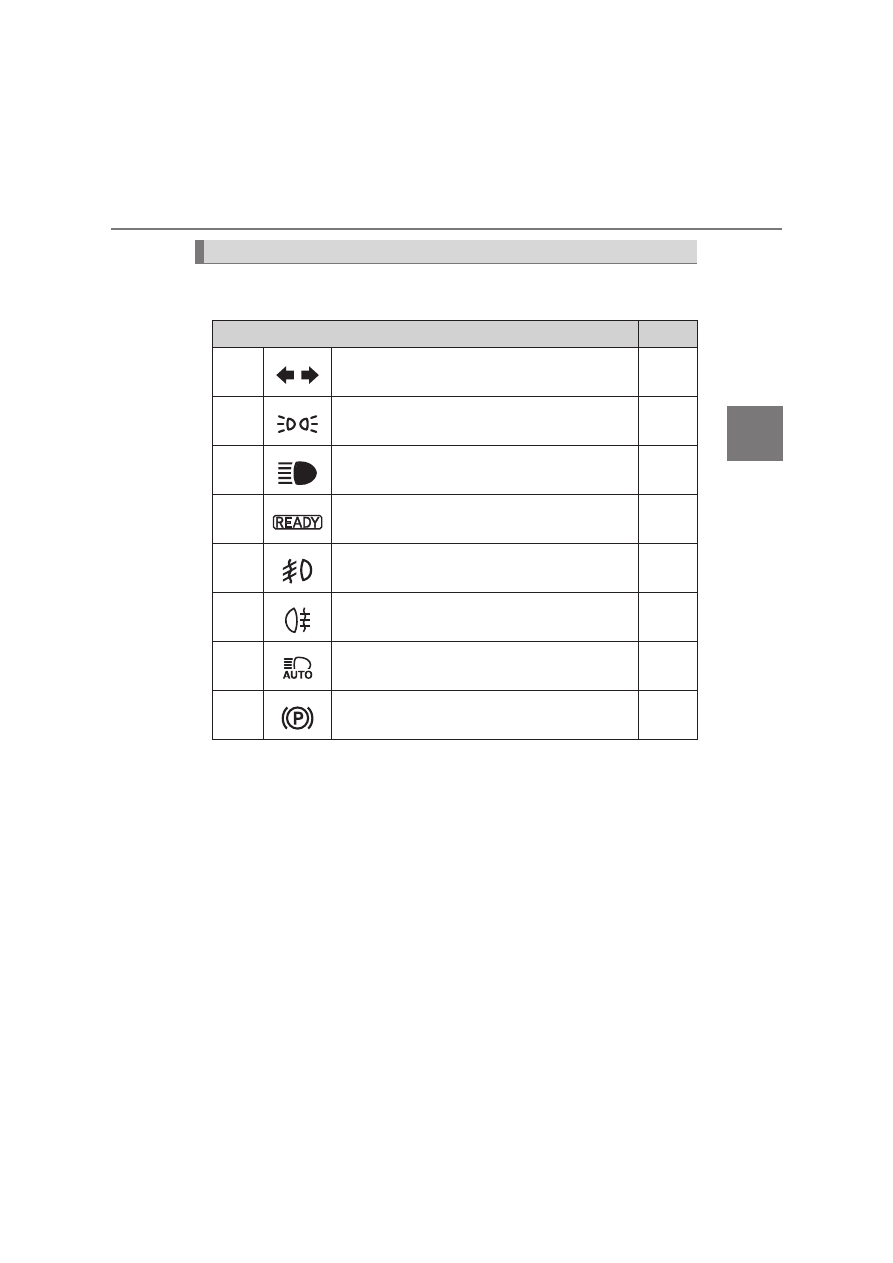

The indicators inform the driver of the operating state of the vehicle’s
various systems.

Indicators

Indicators

Pages

Turn signal indicator

P. 322

Tail light indicator

P. 331

Headlight high beam indicator

P. 332

“READY” indicator

P. 303

Front fog light indicator (if equipped)

P. 341

Rear fog light indicator

P. 341

Automatic High Beam indicator (if equipped)

P. 337

Parking brake indicator

P. 323

160

2. Instrument cluster

*

1

: These lights turn on when the power switch is turned to ON mode to indi-

cate  that  a  system  check  is  being  performed. They  will  turn  off  after  the
hybrid system is on, or after a few seconds. There may be a malfunction in
a system if a light does not come on, or if the lights do not turn off. Have
the  vehicle  inspected  by  any  authorized  Toyota  retailer  or Toyota  autho-
rized repairer, or any reliable repairer.

*

2

: The light turns on when the system is off.

*

3

: The light flashes to indicate that the system is operating.

*

1, 2

Toyota parking assist-sensor OFF indicator
(if equipped)

P. 455

*

1, 2

PKSB OFF indicator (if equipped)

P. 476

S-IPA indicator (if equipped)

P. 492

*

1, 2

BSM OFF indicator (if equipped)

P. 435

*

1

BSM outside rear view mirror indicator
(on the outside rear view mirrors) (if equipped)

P. 435,

467

*

2

“RCTA OFF” indicator (if equipped)

P. 467

Security indicator (on the center panel)

P. 129,

146

*

1, 3

Slip indicator light

P. 532

*

1, 2

VSC off indicator

P. 533

*

1, 2

PCS warning light (if equipped)

P. 367

*

1

“PASSENGER  AIR  BAG”  indicator  (on  the
center panel) (if equipped)

P. 55

Indicators

Pages

161

2. Instrument cluster

2

In

st

rum

ent
clu

st

er

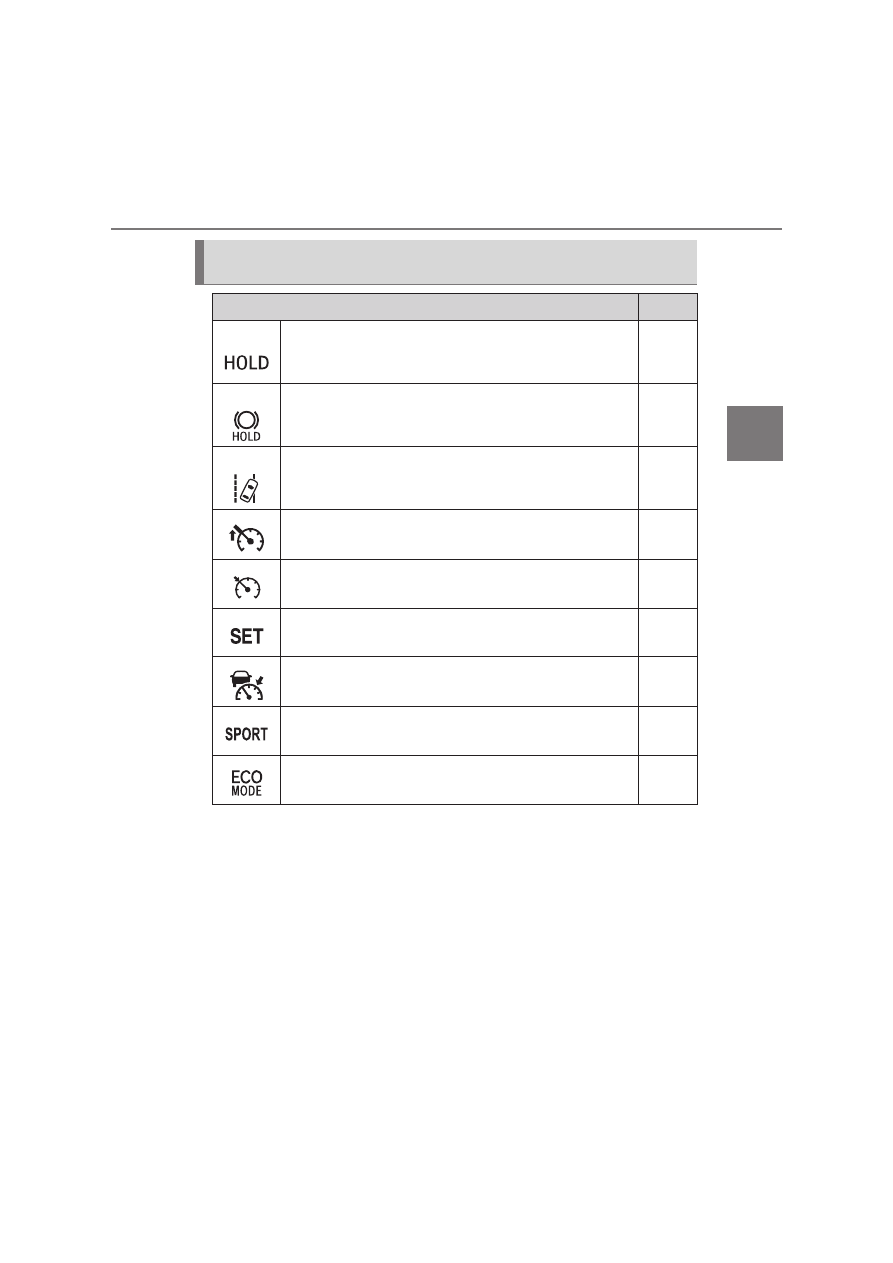

Indicators  and  symbols  displayed  on  the  multi-information  dis-
play

Indicators

Pages

*

1, 2, 3

Brake hold operated indicator

P. 328,

683

*

1

Brake hold standby indicator

P. 328

*

4

LTA indicator (if equipped)

P. 385,

682

Speed limiter indicator (if equipped)

P. 432

Cruise control indicator

P. 408,

425

Cruise control “SET” indicator

P. 408,

425

Radar cruise control indicator (if equipped)

P. 408

“SPORT” indicator

P. 430

 “ECO MODE” indicator

P. 430

162

2. Instrument cluster

*

1

: These lights turn on when the power switch is turned to ON mode to indi-

cate  that  a  system  check  is  being  performed. They  will  turn  off  after  the
hybrid system is on, or after a few seconds. There may be a malfunction in
a system if a light does not come on, or if the lights do not turn off. Have
the  vehicle  inspected  by  any  authorized  Toyota  retailer  or Toyota  autho-
rized repairer, or any reliable repairer.

*

2

: The light turns on to indicate that the system is operating.

*

3

: The light flashes to indicate a malfunction.

*

4

: Depending  on  the  operating  condition,  the  color  and  illuminating/flashing

state of the light change.

EV Indicator

P. 119

EV drive mode indicator

P. 310

Low outside temperature indicator

P. 164

Indicators

Pages
