Toyota Corolla Hatchback (2023). Manual del propietario español - 33

557

8-2. Pasos necesarios en caso de emergencia

En
ca

so de prob

lema



Hatchback

Llave de tuercas de la rueda

Manivela del gato

Gato

Neumático de repuesto

Anilla de remolque

Ubicación del neumático de repuesto, el gato y las herramientas

558

8-2. Pasos necesarios en caso de emergencia



Wagon (vehículos con un neumático de repuesto compacto)

Manivela del gato

Llave de tuercas de la rueda

Gato

Neumático de repuesto

Anilla de remolque

559

8-2. Pasos necesarios en caso de emergencia

En
ca

so de prob

lema



Wagon (vehículos con un neumático de repuesto de tamaño estándar)

Manivela del gato

Llave de tuercas de la rueda

Gato

Neumático de repuesto

Anilla de remolque

ADVERTENCIA

■

Uso del gato para neumáticos

Respete las siguientes precauciones. El
uso incorrecto del gato para neumáticos
podría provocar la caída repentina del
vehículo y causar lesiones graves o mor-
tales.

●

No utilice el gato para neumáticos con
ninguna otra finalidad que no sea cam-
biar los neumáticos o colocar y quitar
cadenas para neumáticos.

●

Utilice únicamente el gato para neumáti-
cos suministrado con el vehículo para
cambiar un neumático pinchado. No lo
utilice en otros vehículos ni utilice otros
gatos para neumáticos para cambiar los
neumáticos de su vehículo.

●

Coloque el gato correctamente en el
punto destinado para el mismo.

560

8-2. Pasos necesarios en caso de emergencia



Hatchback

Pulse el botón para elevar la mani-
lla de la cubierta del portaequipajes
y, a continuación, levante la
cubierta del portaequipajes.

Fije la cubierta del portaequipajes.

Cuando está instalada la bandeja del por-
taequipajes:
Para fijar la cubierta del portaequipajes,

enganche la manilla de la cubierta del por-
taequipajes en el lado inferior de la bandeja
del portaequipajes, como se muestra en la
ilustración.

Cuando no está instalada la bandeja del
portaequipajes:
Enganche la manilla de la cubierta del por-
taequipajes en el borde superior de la aper-
tura del portón trasero, como se muestra en
la ilustración.

Saque el gato.

Para apretar

Para aflojar

ADVERTENCIA

●

No coloque ninguna parte del cuerpo
debajo del vehículo mientras esté apo-
yado en el gato.

●

No arranque el motor ni conduzca el
vehículo cuando esté apoyado en el
gato.

●

No levante el vehículo cuando haya
alguna persona en el interior.

●

Al levantar el vehículo, no coloque nin-
gún objeto encima o debajo del gato.

●

No levante el vehículo a una altura
superior a la necesaria para cambiar el
neumático.

●

Utilice un soporte de gato si es necesa-
rio para introducirse debajo del vehí-
culo.

●

Cuando baje el vehículo, asegúrese de
que no haya nadie cerca del vehículo.
Si hay personas en las cercanías, aví-
seles verbalmente antes de bajarlo.

Extracción del gato

561

8-2. Pasos necesarios en caso de emergencia

En
ca

so de prob

lema



Wagon

Eleve la manilla de la cubierta del
portaequipajes y, a continuación,
retire la cubierta del portaequipajes.

Saque el gato.

Vehículos con neumático de repuesto com-
pacto:

Para apretar

Para aflojar

Vehículos con un neumático de repuesto de
tamaño estándar:

Desenganche la correa de sujeción.



Hatchback

Fije la cubierta del portaequipajes.
(



P.560)

Afloje la fijación central que asegura
el neumático de repuesto.



Wagon

Retire la cubierta del portaequipa-
jes. (



P.560)

Quite la bandeja.

Vehículos con neumático de repuesto com-
pacto:

Vehículos con un neumático de repuesto de

Extracción del neumático de
repuesto

562

8-2. Pasos necesarios en caso de emergencia

tamaño estándar:

Afloje la fijación central que asegura
el neumático de repuesto.

Coloque un calzo en los neumáti-
cos.

Vehículos con llanta de acero:
Retire el tapacubos de la rueda (si
está instalado) usando la llave.

Para proteger el tapacubos de la rueda,
coloque un trapo entre la llave y el tapacu-
bos de la rueda.

Afloje las tuercas de las ruedas con
cuidado (una vuelta).

ADVERTENCIA

■

Al guardar el neumático de repuesto

Tenga cuidado de no pillarse los dedos ni
otras partes del cuerpo entre el neumático
de repuesto y la carrocería del vehículo.

Sustitución de un neumático
pinchado

Neumático pinchado

Posición de los cal-

zos para las ruedas

Lado delantero
izquierdo

Detrás del neumá-
tico trasero derecho

Lado delantero dere-
cho

Detrás del neumá-
tico trasero izquierdo

Lado trasero
izquierdo

Enfrente del neumá-
tico delantero dere-
cho

Lado trasero dere-
cho

Enfrente del neumá-
tico delantero
izquierdo

563

8-2. Pasos necesarios en caso de emergencia

En
ca

so de prob

lema

Gire la parte

del gato para neu-

máticos con la mano hasta que el
centro de la parte hueca del gato
entre en contacto con el centro del
punto de colocación del gato.

Monte la extensión de la manivela
del gato.

Levante el vehículo hasta que el
neumático quede un poco por
encima del nivel del suelo.

Quite todas las tuercas de la rueda
y retire el neumático.

Al dejar el neumático en el suelo, colóquelo
de forma que el dibujo de la rueda quede
hacia arriba para no rayar la superficie de la
rueda.

ADVERTENCIA

■

Sustitución de un neumático pin-
chado

●

No toque los discos de la rueda ni el
área circundante de los frenos justo
después de haber conducido el vehí-
culo. Después de haber conducido el
vehículo los discos de la rueda y el área
circundante de los frenos estarán extre-
madamente calientes. Si toca estas
zonas con las manos, los pies u otras
partes del cuerpo mientras cambia un
neumático, etc. podría sufrir quemadu-
ras.

564

8-2. Pasos necesarios en caso de emergencia

Retire cualquier resto de suciedad o
materia extraña de la superficie de
contacto de la rueda.

En caso de que exista alguna materia
extraña en la superficie de contacto de la
rueda, es posible que las tuercas de la
rueda se aflojen mientras el vehículo está en
movimiento, por lo que el neumático podría
salirse.

Coloque el neumático y apriete lige-
ramente cada una de las tuercas de
la rueda con la mano, aplicando
aproximadamente la misma pre-
sión en todas.

Cuando cambie una llanta de acero por una
llanta de acero (incluido el neumático de
repuesto compacto), apriete las tuercas de
la rueda hasta que la parte cónica

entre

en contacto de forma holgada con el asiento

ADVERTENCIA

●

En caso de no respetar estas precau-
ciones, es posible que las tuercas de la
rueda se aflojen y que el neumático
acabe cayendo, con el consiguiente
riesgo de sufrir lesiones graves o morta-
les.

• Nunca utilice aceite ni grasa en los per-

nos o en las tuercas de las ruedas.
El aceite y la grasa pueden hacer que
las tuercas de la rueda se aprieten
excesivamente, lo que puede dañar el
perno o el disco de la rueda. Además, el
aceite o la grasa pueden hacer que se
aflojen las tuercas y la rueda se salga,
lo que puede provocar un accidente con
el consiguiente riesgo de lesiones gra-
ves o mortales. Elimine cualquier resto
de aceite o grasa de los pernos o las
tuercas de las ruedas.

• Apriete las tuercas de las ruedas con

una llave de torsión hasta 103 N•m
(10,5 kgf•m, 76 lbf•pie) lo antes posible
tras haber cambiado las ruedas.

• No coloque un tapacubos de la rueda si

está en mal estado, puesto que podría
desprenderse cuando el vehículo
empiece a moverse.

• Al montar un neumático, utilice sólo

tuercas diseñadas específicamente
para la rueda en cuestión.

• Si detecta grietas o deformaciones en

los pernos, las roscas de tuerca o en los
orificios de los pernos de la rueda, lleve
el vehículo a un taller de Toyota, un
taller autorizado de Toyota, o un taller
de confianza para que lo inspeccionen.

• Cuando coloque las tuercas de la

rueda, asegúrese de instalarlas con la
parte cónica hacia dentro.

■

Sustitución de un neumático pin-
chado en los vehículos con portón
trasero automático

En determinados casos, como al cambiar
los neumáticos, asegúrese de cancelar el
sistema del portón trasero automático
(



P.600). De lo contrario, el portón tra-

sero podría funcionar de forma no inten-
cionada si se toca accidentalmente el
interruptor del portón trasero automático,
pudiendo provocar el atrapamiento de
manos y dedos.

Instalación del neumático de
repuesto

565

8-2. Pasos necesarios en caso de emergencia

En
ca

so de prob

lema

del disco de la rueda

Cuando cambie una llanta de aluminio por
una llanta de acero (incluido el neumático de
repuesto compacto), apriete las tuercas de
la rueda hasta que la parte cónica

entre

en contacto de forma holgada con el asiento
del disco de la rueda

Al cambiar una llanta de aluminio por una
llanta de aluminio, gire las tuercas de la
rueda hasta que las arandelas

entren en

contacto de forma holgada con el disco de la
rueda .

Baje el vehículo.

Apriete firmemente cada una de las
tuercas de la rueda dos o tres veces
en el orden que aparece en la ilus-
tración.

Par de apriete:
103 N•m (10,5 kgf•m, 76 lbf•pie)

Recoja el neumático pinchado, el
gato para neumáticos y todas las
herramientas.

■

El neumático de repuesto de tamaño
estándar

●

Vehículos con sistema de aviso de la pre-
sión de los neumáticos: El neumático de
repuesto de tamaño estándar tiene una eti-
queta “Temporary use only” en la superfi-
cie exterior de la rueda. Utilice el
neumático de repuesto de tamaño están-
dar temporalmente y solo en caso de
emergencia.

●

Asegúrese de comprobar la presión de
inflado del neumático de repuesto de
tamaño estándar. (



P.591)

566

8-2. Pasos necesarios en caso de emergencia

■

El neumático de repuesto compacto

●

El neumático de repuesto compacto está
identificado con la etiqueta “TEMPORARY
USE ONLY” en la banda lateral del neumá-
tico. Utilice el neumático de repuesto com-
pacto temporalmente y solo en caso de
emergencia.

●

Asegúrese de comprobar la presión de
inflado del neumático de repuesto com-
pacto. (



P.591)

■

Cuando el neumático de repuesto com-
pacto está instalado

En comparación con los neumáticos norma-
les, la altura del vehículo se reduce al circular
con el neumático de repuesto compacto.

■

Tras finalizar el cambio del neumático
(vehículos con sistema de aviso de la
presión de los neumáticos)

El sistema de aviso de la presión de los neu-
máticos se debe reinicializar. (



P.497)

■

Al utilizar el neumático de repuesto
(vehículos con sistema de aviso de la
presión de los neumáticos)

Como el neumático de repuesto no está
equipado con el transmisor y la válvula de
aviso de la presión de los neumáticos, el sis-
tema de aviso de la presión de los neumáti-
cos no indicará una presión de inflado baja
del neumático de repuesto. Además, si cam-
bia el neumático de repuesto después de
que se encienda la luz de aviso de la presión
de los neumáticos, ésta permanecerá encen-
dida.

■

Si se le pincha un neumático delantero
en una carretera cubierta de nieve o
hielo

Instale el neumático de repuesto compacto
en una de las ruedas traseras del vehículo.
Lleve a cabo los siguientes procedimientos y
coloque cadenas para neumáticos en los
neumáticos delanteros:

Cambie uno de los neumáticos traseros
por el neumático de repuesto compacto.

Sustituya el neumático delantero pin-
chado por el neumático que se ha
sacado de la parte trasera del vehículo.

Coloque las cadenas para neumáticos en
los neumáticos delanteros.

■

Al volver a colocar el tapacubos de la
rueda (si está instalado)

Alinee la ranura del tapacubos de la rueda
con el vástago de la válvula tal como se
muestra en la ilustración.

567

8-2. Pasos necesarios en caso de emergencia

En
ca

so de prob

lema

■

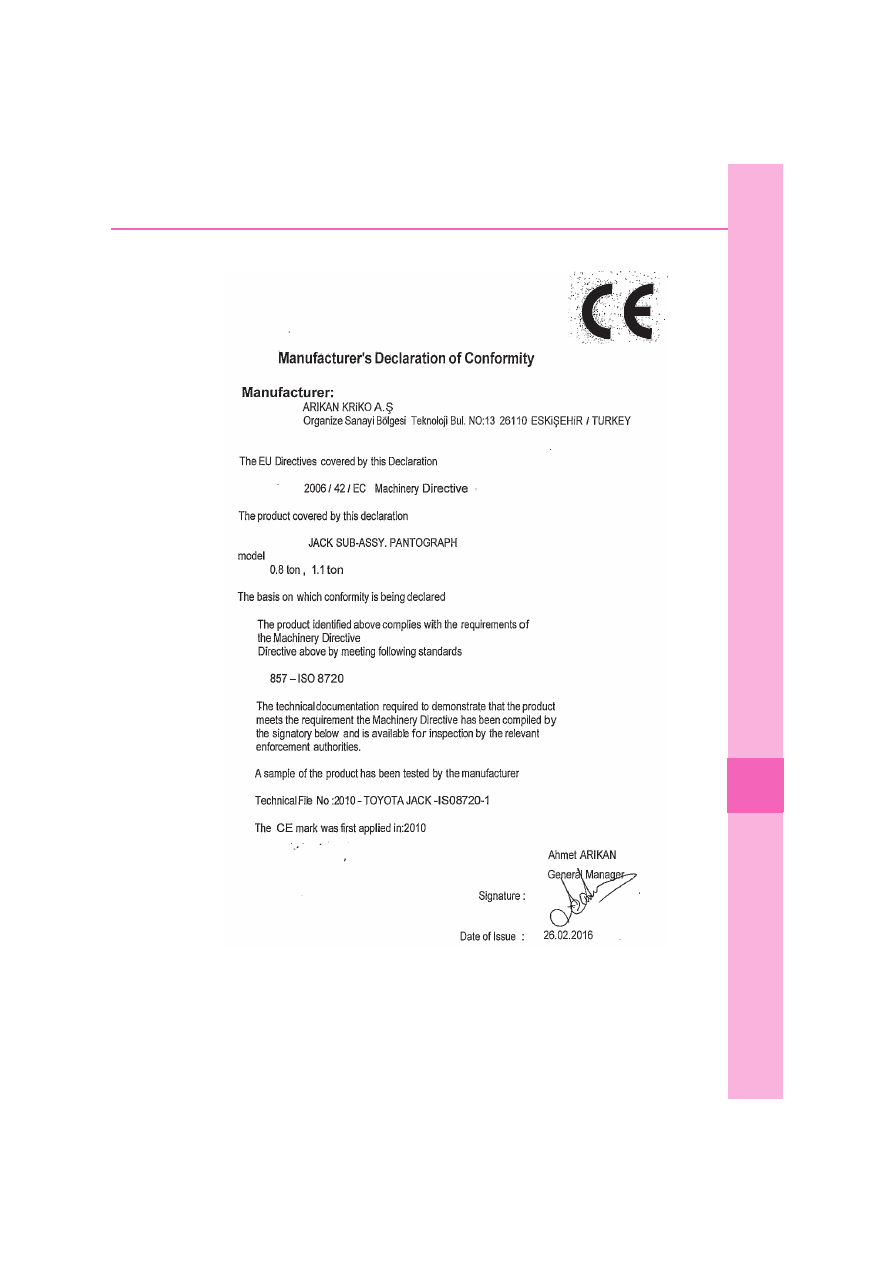

Certificación del gato

568

8-2. Pasos necesarios en caso de emergencia

ADVERTENCIA

■

Al utilizar el neumático de repuesto
de tamaño estándar

●

Sustituya el neumático de repuesto de
tamaño estándar por un neumático
estándar lo antes posible.

●

Evite las aceleraciones, maniobras , fre-
nadas, y cambios de marcha bruscos
que puedan provocar un frenado de
motor repentino.

■

Al utilizar el neumático de repuesto
compacto

●

Recuerde que el neumático de repuesto
compacto suministrado está diseñado
específicamente para utilizarlo con su
vehículo. No utilice el neumático de
repuesto compacto en otro vehículo.

●

No utilice más de un neumático de
repuesto compacto simultáneamente.

●

Sustituya el neumático de repuesto
compacto por un neumático estándar lo
antes posible.

●

Evite las aceleraciones, maniobras , fre-
nadas, y cambios de marcha bruscos
que puedan provocar un frenado de
motor repentino.

■

Cuando el neumático de repuesto
compacto está bien fijado

Es posible que no se detecte correcta-
mente la velocidad del vehículo y que los
siguientes sistemas no funcionen de forma
correcta:

• ABS y asistencia a la frenada

• VSC

• TRC

• Luz de carretera automática (si está ins-

talada)

• AHS (Sistema de la luz de carretera

adaptable) (si está instalado)

• Control de crucero (si está instalado)

• Control de crucero con radar dinámico

para todas las velocidades (si está ins-
talado)

• Control de crucero con radar dinámico

(si está instalado)

• EPS

• Control del balanceo del remolque (si

está instalado)

• PCS (Sistema de seguridad de precoli-

sión) (si está instalado)

• LTA (Sistema de mantenimiento de tra-

yectoria) (si está instalado)

• LDA (Alerta de cambio de carril con

control de la dirección) (si está insta-
lada)

• Sistema de aviso de la presión de los

neumáticos (si está instalado)

• Sensor de asistencia al aparcamiento

de Toyota (si está instalado)

• PKSB (Asistente del freno de estaciona-

miento) (si está instalado)

• BSM (Monitor de punto ciego) (si está

instalado)

• Sistema de supervisión de la visibilidad

hacia atrás (si está instalado)

• S-IPA (Sistema de aparcamiento inteli-

gente simple) (si está instalado)

• Sistema de navegación (si está insta-

lado)

■

Límite de velocidad al utilizar el neu-
mático de repuesto compacto

No circule a una velocidad superior a 80
km/h (50 mph) cuando el neumático de
repuesto compacto esté instalado en el
vehículo.

El neumático de repuesto compacto no
está diseñado para conducir a gran veloci-
dad. Si se hace caso omiso de esta pre-
caución puede provocar un accidente, con
el consiguiente riesgo de lesiones graves
o mortales.

569

8-2. Pasos necesarios en caso de emergencia

En
ca

so de prob

lema

ADVERTENCIA

■

Después de usar las herramientas y
el gato

Antes de iniciar la conducción, asegúrese
de que todas las herramientas y el gato
estén bien sujetos en su correspondiente
lugar de almacenamiento para reducir la
posibilidad de sufrir lesiones graves
durante una colisión o al frenar de forma
repentina.

AVISO

■

Tenga cuidado al pasar por resaltos
cuando el neumático de repuesto
compacto esté montado en el vehí-
culo.

En comparación con los neumáticos nor-
males, la altura del vehículo se reduce al
circular con el neumático de repuesto
compacto. Tenga cuidado al circular por
superficies irregulares.

■

Conducción con cadenas para neu-
máticos y el neumático de repuesto
compacto

No coloque cadenas para neumáticos en
el neumático de repuesto compacto. Las
cadenas para neumáticos podrían dañar
la carrocería del vehículo y afectar adver-
samente al rendimiento de la conducción.

■

Al cambiar los neumáticos (vehícu-
los con sistema de aviso de la pre-
sión de los neumáticos)

Para sacar o colocar las ruedas, los neu-
máticos o la válvula y el transmisor de
aviso de la presión de los neumáticos,
póngase en contacto con un taller de
Toyota, un taller autorizado de Toyota o un
taller de confianza, ya que la válvula y el
transmisor de aviso de la presión de los
neumáticos podrían resultar dañados si no
se manipulan correctamente.

■

Para evitar daños en las válvulas y
los transmisores de aviso de la pre-
sión de los neumáticos (vehículos
con sistema de aviso de la presión
de los neumáticos)

Cuando se lleva a cabo la reparación de
un neumático con pasta sellante líquida,
es posible que la válvula y el transmisor
de aviso de la presión de los neumáticos
no funcionen correctamente. Si se utiliza
pasta sellante líquida, póngase en con-
tacto lo antes posible con un taller de
Toyota, un taller autorizado de Toyota o un
taller de confianza lo antes posible.
Cuando sustituya el neumático, asegúrese
de sustituir la válvula y el transmisor de
aviso de la presión de los neumáticos.
(



P.496)

570

8-2. Pasos necesarios en caso de emergencia

Una de las siguientes podría ser la
causa del problema:



Es posible que no haya suficiente
combustible en el depósito del vehí-
culo. Reposte el vehículo.



Es posible que el motor esté aho-
gado. Intente volver a arrancar el
motor siguiendo los procedimientos
de arranque adecuados. (



P.186,

187)



Es posible que el sistema inmoviliza-
dor del motor no funcione correcta-
mente. (



P.86)

Una de las siguientes podría ser la
causa del problema:



Es posible que la batería esté des-
cargada. (



P.574)



Las conexiones de los terminales de
la batería podrían estar sueltas o
corroídas. (



P.490)

El sistema de arranque del motor
podría estar funcionando de manera
incorrecta debido a un problema eléc-
trico, como por ejemplo, el agotamiento
de la pila de la llave electrónica o un
fusible fundido. Sin embargo, existe
una medida provisional para arrancar el
motor. (



P.570)

Una de las siguientes podría ser la
causa del problema:



Es posible que la batería esté des-
cargada. (



P.574)



Uno o ambos terminales de la bate-
ría podrían estar desconectados.
(



P.490)



Podría ser posible que el sistema de
bloqueo de la dirección no funcione
correctamente.

Si no puede resolver el problema o no
conoce los procedimientos de reparación,
póngase en contacto con un taller de Toyota,
un taller autorizado de Toyota, o un taller de
confianza.

Si el motor no arranca, puede seguir
estos pasos como medida provisional
para arrancarlo si el interruptor del
motor funciona con normalidad.

Si el motor no arranca

Si el motor no arranca incluso
después de haber realizado los
procedimientos de arranque
correctos (



P.186, 187), considere

cada uno de los siguientes pun-
tos:

El motor no arranca, aunque el
motor de arranque funciona
correctamente.

El motor de arranque gira len-
tamente, las luces interiores y
los faros no iluminan lo sufi-
ciente o la bocina no suena o
suena a un volumen bajo.

El motor de arranque no gira
(en vehículos con sistema de
llave inteligente)

El motor de arranque no gira,
las luces interiores y los faros
no se encienden o la bocina no
suena.

Función de arranque de emer-
gencia (vehículos con sistema
de llave inteligente)

571

8-2. Pasos necesarios en caso de emergencia

En
ca

so de prob

lema

No utilice este procedimiento de arran-
que, a no ser que se trate de una emer-
gencia.

Tire del interruptor del freno de
estacionamiento para comprobar
que el freno de estacionamiento
esté aplicado. (



P.199)

El indicador del freno de estacionamiento se
encenderá.

Compruebe que la palanca de cam-
bios esté en P (Multidrive) o N
(transmisión manual).

Coloque el interruptor del motor en
ACC.

Mantenga pulsado el interruptor del
motor durante unos 15 segundos
mientras pisa el pedal del freno
(Multidrive) o el pedal del embrague
(transmisión manual) firmemente.

Aunque el motor arranque llevando a cabo
los pasos anteriores, el sistema podría fun-
cionar incorrectamente. Lleve el vehículo a
un taller de Toyota o taller autorizado de
Toyota, o a un taller de confianza para que lo
revisen.

Si pierde las llaves

Un taller de Toyota o taller autori-
zado de Toyota o un taller de con-
fianza puede crear nuevas llaves
originales usando la otra llave
(vehículos sin sistema de llave
inteligente) o la llave mecánica
(vehículos con sistema de llave
inteligente) y el número de llave
estampado en la placa de número
de su llave.

Guarde la placa en un lugar
seguro, por ejemplo en la cartera,
y no en el vehículo.

AVISO

■

En caso de perder la llave electrónica
(vehículos con sistema de llave inte-
ligente)

Si sigue sin encontrar la llave electrónica,
el riesgo de robo del vehículo aumenta
considerablemente. Acuda inmediata-
mente a un taller Toyota o taller autorizado
de Toyota, o a un taller de confianza con
todas las llaves electrónicas restantes
suministradas con su vehículo.

572

8-2. Pasos necesarios en caso de emergencia

■

Cuando la llave electrónica no funciona
correctamente

●

Asegúrese de que no se ha desactivado el
sistema de llave inteligente en la configu-
ración personalizada. Si está apagado,
active la función. (Características persona-
lizables:



P.596)

●

Compruebe si está activado el modo de
ahorro de la pila. Si es así, cancele la fun-
ción. (



P.146)

Utilice la llave mecánica (



P.125) para

realizar las siguientes operaciones:

Bloquea todas las puertas

Desbloquea todas las puertas

■

Funciones asociadas a la llave

Cierra las ventanillas y el techo solar

panorámico

(gire y mantenga)

Abre las ventanillas y el techo solar

panorámico

(gire y mantenga)

: Si está instalado

: Estos ajustes debe ser personalizado en

cualquier taller de Toyota, taller autorizado
de Toyota o un taller de confianza.

Si la llave electrónica no

funciona correctamente

(vehículos con sistema de

llave inteligente)

Si se interrumpe la comunicación
entre la llave electrónica y el vehí-
culo (



P.146) o no se puede usar

la llave electrónica porque la pila
está descargada, no se puede uti-
lizar el sistema de llave inteligente
ni el control remoto inalámbrico.
En estos casos, se pueden abrir
las puertas y se puede arrancar el
motor siguiendo el procedimiento
que se indica a continuación.

AVISO

■

En caso de que no funcione el sis-
tema de llave inteligente o si existe
otro problema relacionado con la
llave

Lleve su vehículo con todas las llaves
electrónicas que le entregaron con el vehí-
culo a un taller de Toyota, un taller autori-
zado de Toyota o un taller de confianza.

Bloqueo y desbloqueo de las
puertas

Content .. 31 32 33 34 ..
