Toyota Auris Hybrid Touring Sports (2017). Omistajan käsikirja - 5

1-2. Hybridijärjestelmä

OM12L18FI

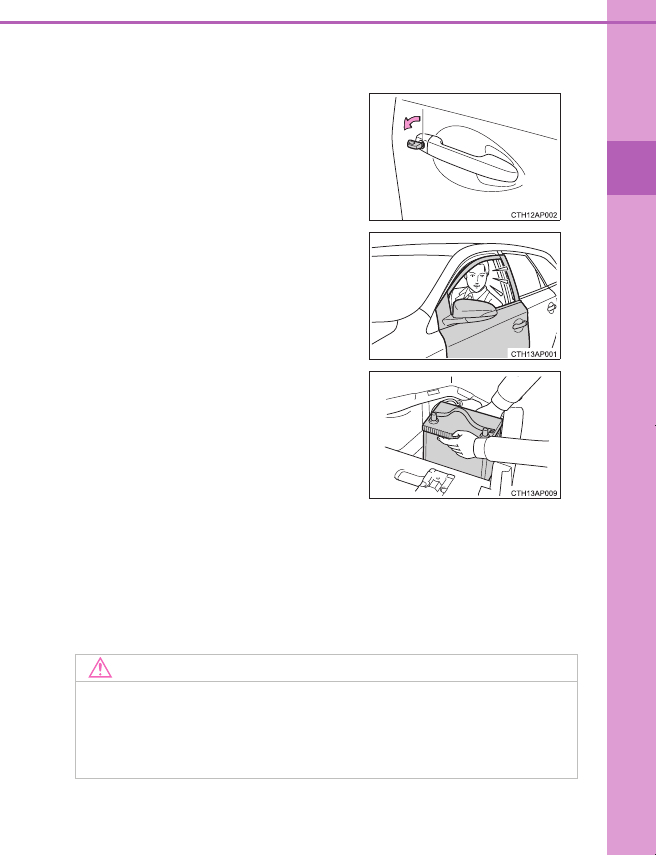

12 V -akun varauksen purkautumisen jälkeen tai kun akkukengät on
irrotettu ja uudelleen kiinnitetty akkua vaihdettaessa jne.

Bensiinimoottori ei välttämättä sammu, vaikka autoa ajetaan hybridiakun
(ajoakun) voimalla. Jos tämä jatkuu muutamia päiviä, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon.

Hybridiautolle tyypilliset äänet ja värinät

Moottorin ääntä tai värinöitä ei välttämättä esiinny, vaikka auto on valmis
lähtemään liikkeelle READY-merkkivalon palaessa. Turvallisuuden vuoksi
kytke seisontajarru ja aseta vaihteisto P-vaihdeasentoon aina, kun auto on
pysäköitynä.
Saatat havaita seuraavia ääniä ja värähtelyitä hybridijärjestelmän toimiessa.
Ne eivät kuitenkaan ole merkkejä toimintahäiriöistä:

Moottorin ääniä saattaa kuulua moottoritilasta.

Ääni saattaa kuulua takaistuinten alla sijaitsevasta hybridiakusta (ajoakku),
kun hybridijärjestelmä käynnistyy tai sammuu.

Releiden toimintaääniä, napsahduksia tai vaimeita kalahduksia saattaa
kuulua takaistuimen takana sijaitsevasta hybridiakusta (ajoakku), kun hybri-
dijärjestelmä käynnistetään tai sammutetaan.

Ääniä saattaa kuulua hybridijärjestelmästä, kun takaluukku on avoinna.

Ääntä voi kuulua vaihteistosta, kun bensiinimoottori käynnistyy tai sammuu,
kun ajetaan alhaisilla nopeuksilla tai joutokäynnin aikana.

Moottorin ääntä saattaa kuulua nopeissa kiihdytyksissä.

Ääniä saattaa kuulua jarrutusenergian talteenoton aikana, kun jarrupoljinta
painetaan tai kaasupoljin vapautetaan.

Saatat tuntea värähtelyjä bensiinimoottorin käynnistyessä tai sammuessa.

Saatat kuulla jäähdytystuulettimien ääntä ilman sisäänottoaukosta vasem-
malta puolelta takaistuimen alaosasta.

Huollot, korjaukset, kierrätys ja hävittäminen

Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon huoltoon, korjauksiin, kier-
rätykseen ja hävittämiseen liittyvissä kysymyksissä. Älä romuta autoa itse.

Muutettavat asetukset

Asetuksia (esim. EV-merkkivalon toiminta päälle / pois päältä) voidaan muuttaa.
(Muutettavat asetukset

→

S. 526)

1-2. Hybridijärjestelmä

urvalli

suude

n vuoksi

OM12L18FI

Tämä kuva on esimerkki ja saattaa poiketa todellisesta tilanteesta.

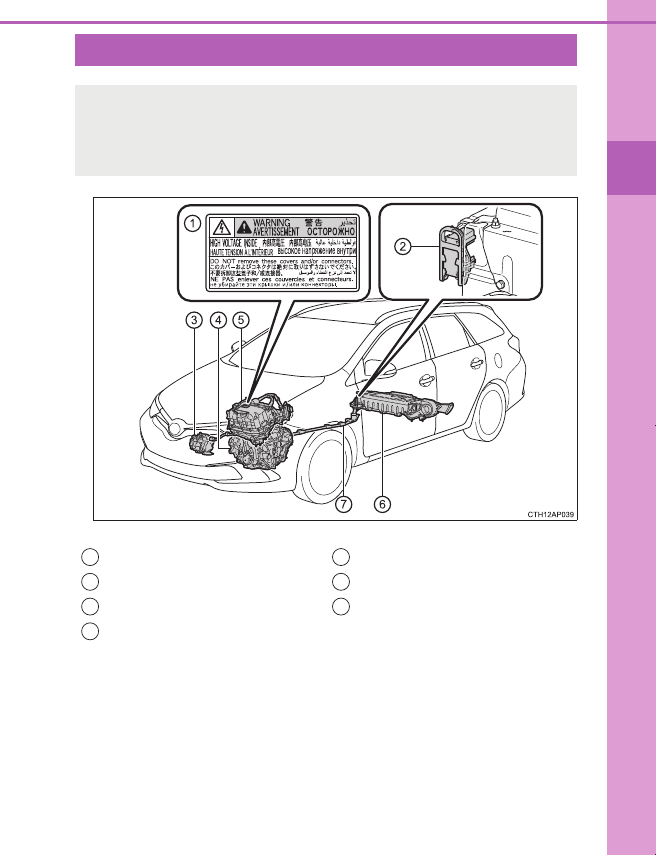

Hybridijärjestelmää koskevat varoitukset

Ole varovainen käsitellessäsi hybridijärjestelmää, sillä se on kor-
keajännitejärjestelmä (jännite jopa 650 V), jonka osien lämpötila
nousee erittäin korkeaksi hybridijärjestelmän ollessa toiminnassa.
Noudata autoon kiinnitettyjen varoitustarrojen ohjeita.

Varoitustarra
Huoltopistoke
Ilmastointilaitteen kompressori
Sähkömoottori (ajomoottori)

Tehonsäätöyksikkö
Hybridiakku (ajoakku)
Korkeajännitekaapelit (oranssi
väri)

1
2
3
4

5
6
7

1-2. Hybridijärjestelmä

OM12L18FI

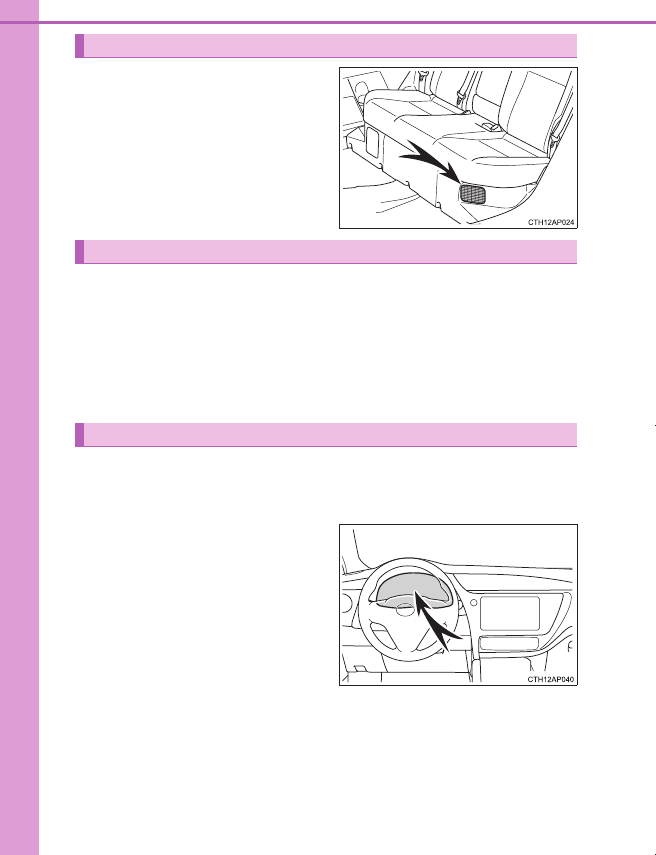

Vasemman takaistuimen alaosan
sivulla on ilmanottoaukko, josta vir-
taa ilmaa hybridiakun (ajoakku)
viilentämiseen. Jos ilmanottoaukko
tukkeutuu, saattaa hybridiakku yli-
kuumentua, mikä laskee hybridia-
kun tehoa.

Törmäystunnistimien havaitessa tietyn asteisen törmäyksen, hätäsulku-
järjestelmä katkaisee korkeajännitevirran ja pysäyttää polttoainepum-
pun minimoidakseen sähköiskun ja polttoainevuodon mahdollisuuden.
Jos hätäsulkujärjestelmä aktivoituu, auto ei enää käynnisty. Ota
yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muu-
hun ammattitaitoiseen ja hyvin varustettuun korjaamoon hybridijärjes-
telmän käynnistämiseksi uudelleen.

Näyttöön ilmestyy automaattisesti viesti, jos hybridijärjestelmään tulee
toimintahäiriö tai jos kuljettaja yrittää käyttää järjestelmää väärällä
tavalla.
Jos monitoiminäyttöön ilmestyy
varoitusviesti, lue viesti ja toimi
ohjeiden mukaisesti. (

→

S. 459)

Hybridiakun (ajoakku) ilmanottoaukko

Hätäsulkujärjestelmä

Hybridijärjestelmän varoitusviestit

1-2. Hybridijärjestelmä

urvalli

suude

n vuoksi

OM12L18FI

Jos varoitusvalo syttyy tai jos varoitusviesti ilmestyy, tai jos 12 V -akku
kytketään irti virtapiiristä

Hybridijärjestelmä ei välttämättä käynnisty. Tässä tilanteessa, yritä käynnistää
järjestelmä uudestaan. Jos READY-merkkivalo ei syty, ota yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.

Jos polttoaine loppuu

Jos polttoaine loppuu ja hybridijärjestelmä ei käynnisty, tankkaa polttoainetta
vähintään niin paljon, että alhaisen polttoainemäärän varoitusvalo (

→

S. 454)

sammuu. Jos polttoainetta on liian vähän, hybridijärjestelmä ei välttämättä
käynnisty. (Vakiomäärä polttoainetta on noin 8,1 L auton ollessa tasaisella
alustalla. Määrä saattaa vaihdella, jos auto on pysäköitynä mäessä. Lisää
enemmän polttoainetta, jos auto on pysäköitynä mäessä.)

Sähkömagneettiset aallot

Hybridiauton korkeajänniteosissa ja -kaapeleissa on sähkömagneettinen
suojaus ja siksi ne lähettävät sähkömagneettisia aaltoja suunnilleen saman
määrän kuin tavanomainen bensiinikäyttöinen polttomoottoriauto tai kodin
sähkölaitteet.

Autosi saattaa aiheuttaa häiriöitä joissain kolmannen osapuolen valmistamien
radiolaitteiden osissa.

Hybridiakku (ajoakku)

Korkeajänniteakun (ajoakku) käyttöikä on rajoitettu. Korkeajänniteakun
(ajoakku) käyttöikä riippuu ajotavasta ja ajo-olosuhteista.

Vaatimustenmukaisuusvakuutus

Tämä malli noudattaa vetypäästöjen osalta E-sääntöä nro 100 (Yhdenmukai-
set vaatimukset, jotka koskevat ajoneuvojen hyväksyntää sähköiseen voima-
järjestelmään sovellettavien erityisvaatimusten osalta).

1-2. Hybridijärjestelmä

OM12L18FI

VAROITUS

Korkeajännitejärjestelmän varotoimenpiteet

Autossa on korkeajännitteinen tasavirta- ja vaihtovirtajärjestelmä sekä 12 V
-järjestelmä. Korkeajännitteinen tasavirta ja vaihtovirta on erittäin vaarallista
ja saattaa aiheuttaa vakavia palovammoja sekä kuolemaan ja vakaviin louk-
kaantumisiin johtavia sähköiskuja.

Älä koske, pura, irrota tai vaihda korkeajännitejärjestelmän osia, johtoja tai
niiden liittimiä.

Koska hybridijärjestelmä toimii korkeajännitteellä, se kuumenee käynnis-
tyttyään. Varo sekä korkeaa jännitettä että korkeaa lämpötilaa ja noudata
aina autoon kiinnitettyjen varoitustarrojen ohjeita.

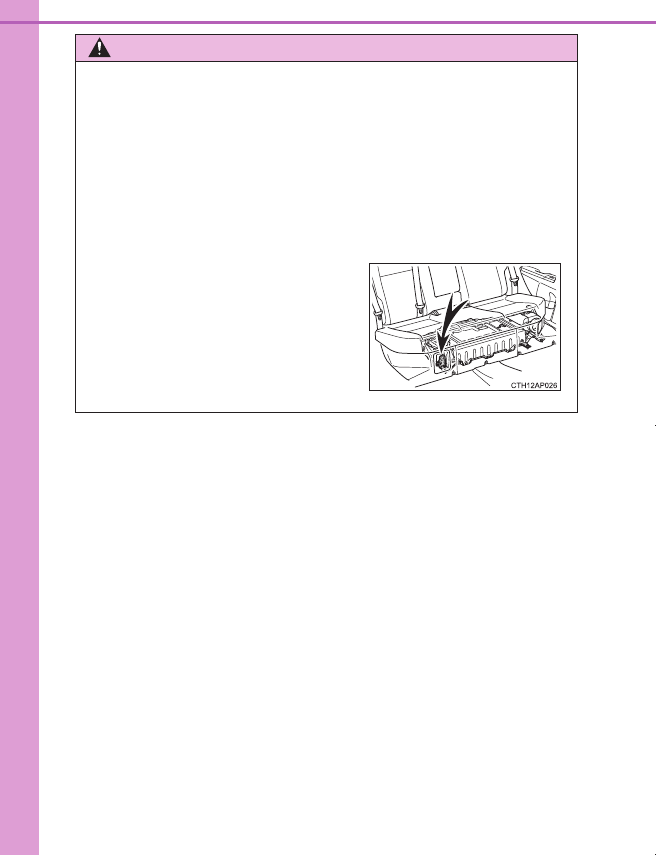

Älä yritä avata takaistuimen alla sijaitse-
vaa huoltopistokkeen suojusta. Huolto-
pistoketta käytetään ainoastaan autoa
huollettaessa, ja sen sisällä on korkea-
jännite.

1-2. Hybridijärjestelmä

urvalli

suude

n vuoksi

OM12L18FI

VAROITUS

Varoitukset liikenneonnettomuuden varalta

Jos autosi on osallisena onnettomuudessa, huomioi seuraavat varotoimen-
piteet välttääksesi kuoleman ja vakavan vahingoittumisen mahdollisuuden:

Pysäytä auto turvalliseen paikkaan estääksesi lisäonnettomuudet, kytke
seisontajarru, valitse P-vaihdeasento ja sammuta hybridijärjestelmä.
(

→

S. 150)

Älä kosketa korkeajänniteosia, kaapeleita tai liittimiä.

Jos sähköjohtoja on esillä auton sisätiloissa tai ulkopuolella, ne saattavat
aiheuttaa sähköiskun. Älä kosketa esiin tulleita sähköjohtoja.

Jos autosta vuotaa nestettä, älä kosketa sitä, sillä se saattaa olla vahvasti
emäksistä akkunestettä hybridiakusta (ajoakku). Jos nestettä joutuu ihol-
lesi tai silmiisi, pese se välittömästi runsaalla vedellä, tai jos mahdollista,
boorihappoliuoksella. Hakeudu välittömästi lääkärin hoitoon.

Jos auton sisällä syttyy tulipalo, poistu autosta välittömästi. Älä koskaan
käytä muita kuin sähköpaloja varten tarkoitettuja sammuttimia. Jo pienien
vesimäärien käyttö saattaa olla vaarallista.

Jos autoasi on hinattava, etupyörien on oltava irti maasta. Jos sähkö-
moottoriin (ajomoottori) kytketyt pyörät ovat maassa hinauksen aikana,
moottori saattaa jatkaa sähkön tuottamista. Tämä voi aiheuttaa tulipalon.
(

→

S. 444)

Tarkista maa auton alla huolellisesti. Jos auton alla näkyy nestevuotoja, polt-
toainejärjestelmä saattaa olla vahingoittunut. Poistu auton luota välittömästi.

1-2. Hybridijärjestelmä

OM12L18FI

VAROITUS

Hybridiakku (ajoakku)

Älä koskaan myy, luovuta eteenpäin tai tee muutoksia hybridiakkuun. Onnet-
tomuuksien estämiseksi romutettavista autoista poistetut hybridiakut kerää
talteen valtuutettu Toyota-jälleenmyyjä tai -korjaamo tai muu ammattitaitoi-
nen ja hyvin varustettu korjaamo. Älä yritä itse poistaa akkua autosta.
Mikäli akkuja ei kerätä asiallisesti talteen saattaa tapahtua seuraavaa,
mikä voi johtaa kuolemaan tai vakaviin henkilövahinkoihin:
• Hybridiakku saatetaan hävittää laittomasti tai heittää luontoon, ja se on

ympäristölle vaarallinen tai joku saattaa koskea korkeajänniteosia ja
saada sähköiskun.

• Hybridiakku on tarkoitettu käytettäväksi ainoastaan hybridiautossasi.

Jos hybridiakkua käytetään autosi ulkopuolella tai jos siihen tehdään
muutoksia, saattaa seurauksena olla sähköiskut, akun kuumeneminen
tai savuaminen, räjähdys tai elektrolyytin vuotaminen akusta.

Jos myyt autosi tai luovutat sen muiden käyttöön, onnettomuuden mahdol-
lisuus on erittäin suuri, sillä auton uusi käyttäjä ei välttämättä ole tietoinen
näistä vaaroista.

Jos autosi romutetaan ilman että siitä poistetaan hybridiakku, on vaarana,
että korkeajänniteosiin kuten kaapeleihin ja liittimiin kosketettaessa saadaan
vaarallinen sähköisku. Kun autosi romutus tulee ajankohtaiseksi, hybri-
diakku tulee hävittää valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai
muun ammattitaitoisen ja hyvin varustetun korjaamon toimesta. Jos hybri-
dijärjestelmän hybridiakkua ei hävitetä asianmukaisella tavalla, se voi
aiheuttaa sähköiskun, jonka seurauksena voi olla kuolema tai vakava
loukkaantuminen.

1-2. Hybridijärjestelmä

urvalli

suude

n vuoksi

OM12L18FI

HUOMAA

Hybridiakun (ajoakku) ilmanottoaukko

Älä aseta ilmanottoaukon eteen mitään esineitä, jotka voisivat tukkia sen.
Korkeajänniteakku (ajoakku) saattaa ylikuumentua ja vahingoittua.

Puhdista ilmanottoaukko säännöllisesti estääksesi hybridiakkua (ajoakku)
ylikuumenemasta.

Älä kastele ilmanottoaukkoa tai päästä siihen vieraita esineitä, sillä ne voivat
aiheuttaa oikosulun ja vaurioittaa hybridiakkua (ajoakku).

Älä kuljeta suuria vesiastioita autossa. Jos vettä läikkyy hybridiakun (ajoakku)
päälle, akku saattaa vahingoittua. Anna valtuutetun Toyota-jälleenmyyjän
tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaamon
tutkia auto.

OM12L18FI

1-3. Varkaudenestojärjestelmä

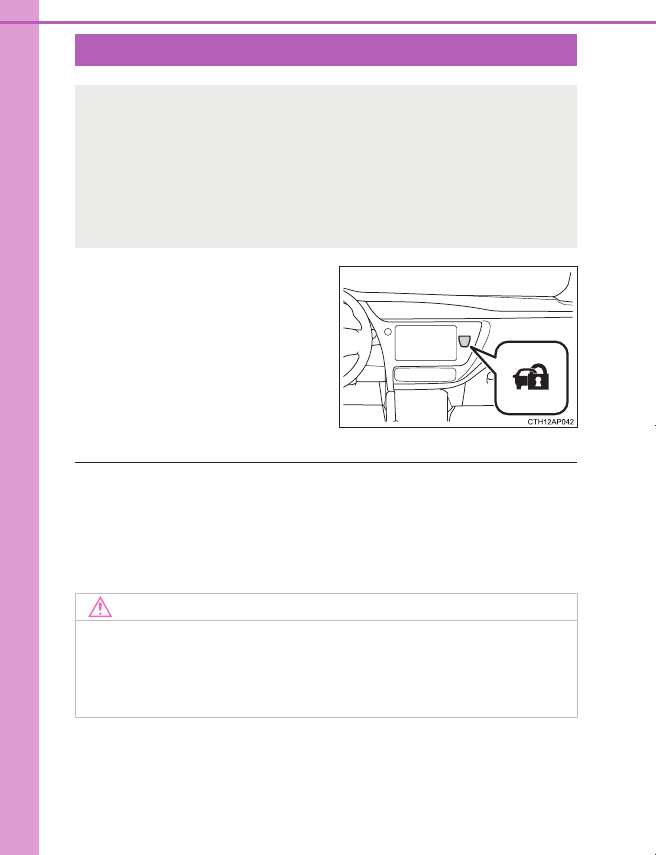

Merkkivalo alkaa vilkkua ajonesto-
laitteen toiminnan merkiksi, kun
käynnistyspainikkeesta valitaan
OFF-toimintatila.
Merkkivalon vilkkuminen loppuu
osoittaen järjestelmän olevan kyt-
ketty pois päältä sen jälkeen, kun
käynnistyspainikkeesta valitaan
ACCESSORY- tai ON-toimintatila.

Järjestelmän huolto

Ajonestolaite on huoltovapaa.

Tilanteet, jotka voivat aiheuttaa järjestelmän toimintahäiriöitä

Jos avaimenperä on kosketuksissa metallisen esineen kanssa

Jos avain on lähellä tai kosketuksissa toisen auton avaimeen, jossa on lähe-
tinsiru

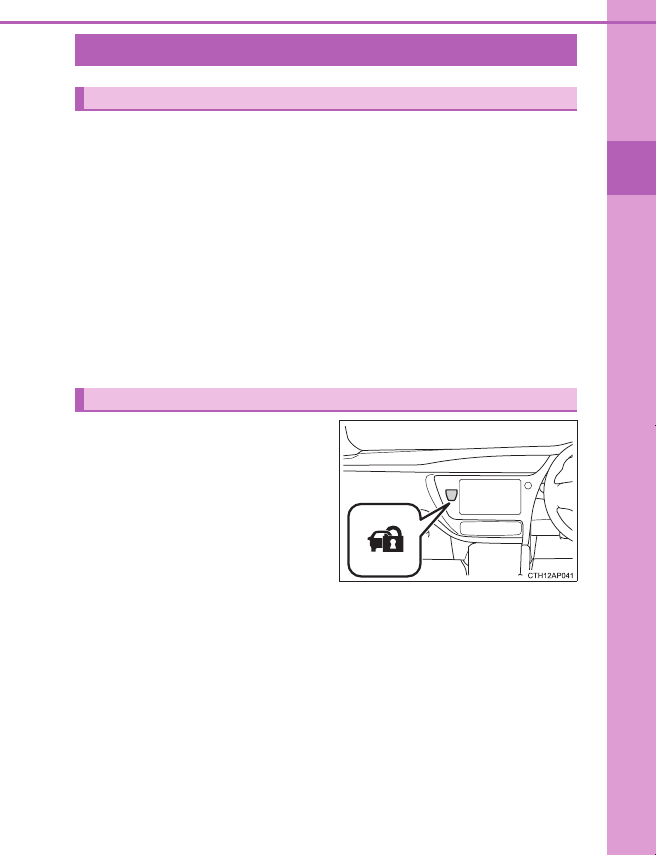

Ajonestolaite

Auton avaimenperässä on sisäänrakennettuna lähetinsiru, joka
estää hybridijärjestelmän käynnistymisen, mikäli avainta ei ole
aikaisemmin rekisteröity auton tietokoneelle.
Älä koskaan jätä avaimia autoon poistuessasi autosta.
Järjestelmä on suunniteltu estämään auton varastaminen, mutta
se ei takaa täydellistä turvallisuutta kaikkia varastamisyrityksiä
vastaan.

HUOMAA

Järjestelmän oikeanlaisen toiminnan varmistaminen

Älä tee muutoksia järjestelmään tai poista sitä käytöstä. Jos järjestelmään
tehdään muutoksia tai se poistetaan käytöstä, järjestelmän toimivuutta ei
voida taata.

1-3. Varkaudenestojärjestelmä

urvalli

suude

n vuoksi

OM12L18FI

Hälytin käyttää valoa ja ääntä antaessaan hälytyksen, kun sisääntun-
keutuminen havaitaan.
Hälytys laukeaa seuraavissa tilanteissa, kun hälytysjärjestelmä on
kytkettynä:

Lukittu ovi avataan tai oven lukitus avataan muulla tavalla kuin
avaimettomalla avaus- ja lukitustoiminnolla (joissakin malleissa) tai
lukituksen kauko-ohjaimella. (Ovet menevät uudelleen lukkoon
automaattisesti.)

Konepelti avataan.

Liiketunnistin havaitsee liikettä auton sisällä. (Joku tunkeutuu auton
sisätiloihin.)

Takaluukun ikkunaa isketään tai se rikotaan.

Sulje kaikki ovet sekä konepelti ja
lukitse kaikki ovet avaimettoman
avaus- ja lukitustoiminnon (joissa-
kin malleissa) avulla tai lukituksen
kauko-ohjaimella. Järjestelmä kyt-
keytyy automaattisesti 30 sekunnin
kuluttua.

Merkkivalon palaminen vaihtuu
vilkkumiseksi, kun järjestelmä on
kytketty.

Hälytin

∗

: Joissakin malleissa

Hälytys

Hälytysjärjestelmän kytkeminen

1-3. Varkaudenestojärjestelmä

OM12L18FI

Hälytin voidaan kytkeä pois päältä tai hälytys katkaista jollakin
seuraavista tavoista:

Avaa ovien lukitus avaimettoman avaus- ja lukitustoiminnon (joissakin
malleissa) avulla tai lukituksen kauko-ohjaimella.

Käynnistä hybridijärjestelmä. (Hälytin kytkeytyy pois päältä tai hälytys
katkeaa muutaman sekunnin kuluttua.)

Järjestelmän huolto

Hälytysjärjestelmä on huoltovapaa.

Seikat jotka tulee tarkastaa ennen auton lukitsemista

Estääksesi hälytyksen tahattoman toiminnan ja auton varastamisen varmistu,
että:

Autossa ei ole ketään.

Ikkunat ovat suljetut ennen hälytyksen virittämistä.

Arvoesineitä tai muita tavaroita ei jää autoon.

Hälyttimen poiskytkeminen tai hälytyksen katkaiseminen

1-3. Varkaudenestojärjestelmä

urvalli

suude

n vuoksi

OM12L18FI

Hälytyksen laukeaminen

Hälytysjärjestelmä saattaa laueta seuraavissa tilanteissa:
(Hälytyksen katkaiseminen kytkee hälytysjärjestelmän pois toiminnasta.)

Hälytysjärjestelmän lukitustoiminto

Seuraavissa tilanteissa ovet saattavat tapauksesta riippuen lukkiutua auto-
maattisesti estääkseen luvattoman pääsyn autoon:

Jos autoon jäänyt henkilö avaa oven lukituksen ja hälytin on aktivoituna.

Hälyttimen ollessa aktivoituneena autoon jäänyt henkilö avaa oven lukituk-
sen.

Jos lataat tai vaihdat 12 V -akun

Ovien lukitus avataan avaimella.

Auton sisällä oleva henkilö avaa oven tai
konepellin.

Kun 12 V -akku kytketään irti virtapiiristä.

HUOMAA

Järjestelmän oikeanlaisen toiminnan varmistaminen

Älä tee muutoksia järjestelmään tai poista sitä käytöstä. Jos järjestelmään
tehdään muutoksia tai se poistetaan käytöstä, järjestelmän toimivuutta ei
voida taata.

1-3. Varkaudenestojärjestelmä

OM12L18FI

Liiketunnistin havaitsee autoon tunkeutuneen henkilön tai liikkeen
auton sisätiloissa. Kun sisääntunkeutuja tai liikettä havaitaan, hälytys
laukeaa.
Järjestelmä on suunniteltu estämään auton varastaminen, mutta se ei
takaa täydellistä turvallisuutta kaikkia tunkeutumisyrityksiä vastaan.

Liiketunnistimen kytkeminen

Liiketunnistin kytkeytyy automaattisesti päälle, kun hälytys kytketään
päälle. (

→

S. 77)

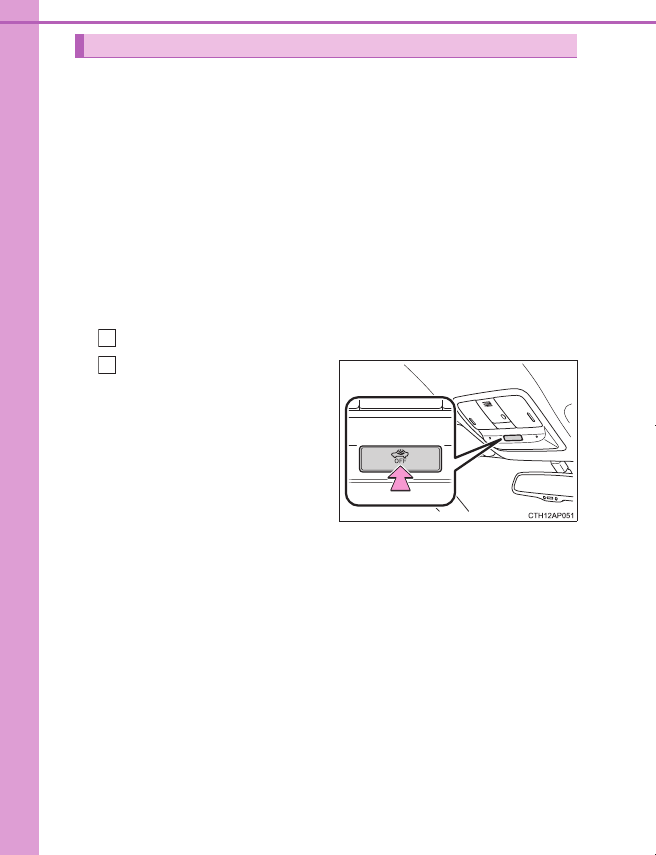

Liiketunnistimen poiskytkentä

Jos jätät autoon lemmikkejä tai liikkuvia esineitä, varmistu, että kytket
liiketunnistimen pois päältä ennen kuin kytket hälytyksen, koska ne
reagoivat liikkeeseen auton sisällä.

Valitse käynnistyspainikkeen OFF-toimintatila.
Paina liiketunnistimen pois-
kytkennän katkaisinta.

Kun haluat kytkeä hälytyksen lii-
ketunnistin poiskytkettynä, hälytys
tulee kytkeä 5 minuutin kuluessa
liiketunnistimen pois päältä kyt-
kemisestä.
Liiketunnistin kytkeytyy päälle
aina, kun käynnistyspainikkeesta
valitaan ON-toimintatila.

Liiketunnistin

1
2

1-3. Varkaudenestojärjestelmä

urvalli

suude

n vuoksi

OM12L18FI

Liiketunnistimen poiskytkeminen ja automaattinen päällekytkeytyminen

Hälytin jää edelleen toimintaan, vaikka liiketunnistin kytketään pois toiminnasta.

Kun liiketunnistin on kytketty pois toiminnasta, se palautuu käyttövalmiuteen
painamalla käynnistyspainiketta tai avaamalla ovien lukitus avaimettomalla
avaus- ja lukitustoiminnolla (joissakin malleissa) tai lukituksen kauko-ohjai-
mella.

Liiketunnistin palautuu automaattisesti toimintaan kun varashälytin kytketään
pois päältä.

Liiketunnistin kytkeytyy automaattisesti uudelleen, jos hälytystä ei kytketä
5 minuutin kuluessa liiketunnistimen pois kytkemisestä.

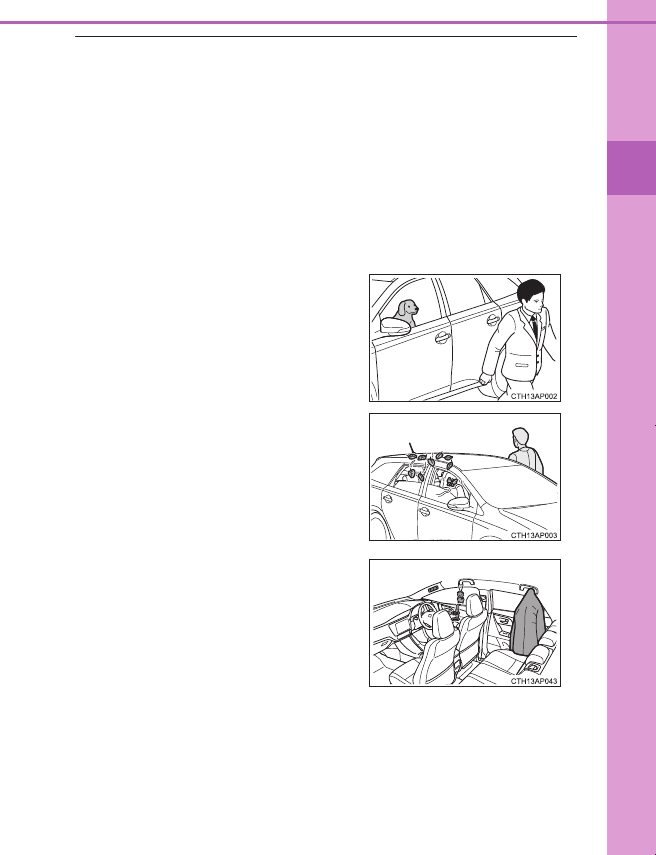

Huomioitavaa liiketunnistimen käytöstä

Tunnistin saattaa laukaista hälytyksen seuraavissa tilanteissa:

Autoon jää ihmisiä tai eläimiä.

Ikkuna on auki.
Tässä tapauksessa tunnistin voi tunnis-
taa seuraavat asiat:
• Tuulen tai esineiden, kuten lehtien ja

hyönteisten, liikkeen auton sisällä

• Ultraääniaallot, joita lähettävät esimer-

kiksi muiden autojen liiketunnistimet

• Ihmisten liikkeen auton ulkopuolella

Autossa on esineitä tai varusteita, jotka
pääsevät heilumaan, kuten esim. vaat-
teita riippumassa vaatekoukussa.

1-3. Varkaudenestojärjestelmä

OM12L18FI

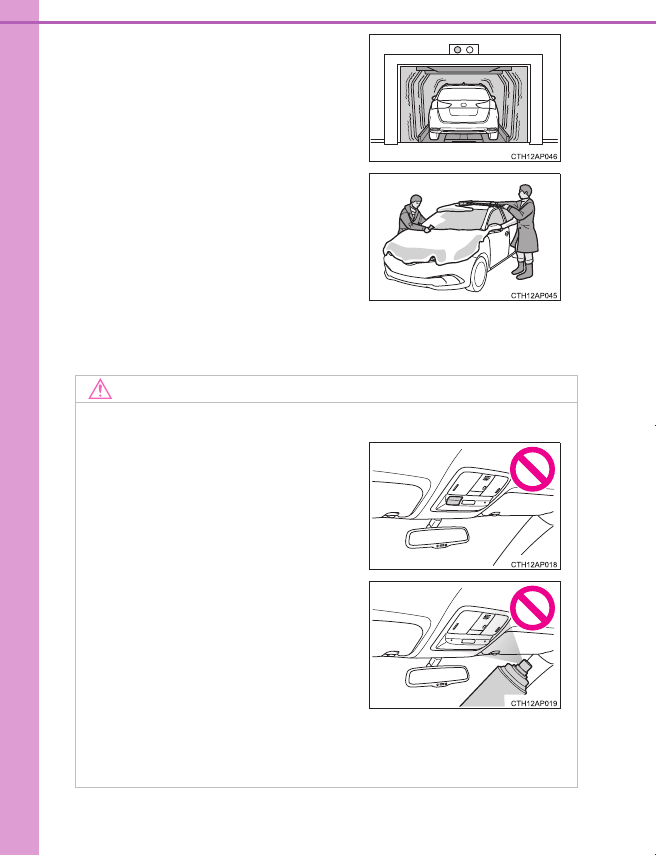

Auto on automaatti- tai korkeapainepesussa.

Autoon kohdistuu iskuja, esim. rakeita, salamaniskuja, tai muita toistuvia
iskuja tai värähtelyjä.

Auto pysäköidään paikkaan, jossa esiintyy
voimakkaita värähtelyjä tai kovaa melua,
esim. pysäköintihalliin.

Jäätä tai lunta poistetaan auton päältä,
jolloin autoon kohdistuu toistuvia iskuja
ja värähtelyä.

HUOMAA

Varmistaaksesi liiketunnistimen oikeanlaisen toiminnan

Muiden kuin alkuperäisten Toyota-varusteiden asentaminen tai kuljettajan
ja etumatkustajan istuimen väliin jätetyt esineet saattavat alentaa tunnis-
tuksen tehokkuutta.

Varmistaaksesi tunnistimien oikeanlai-
sen toiminnan älä kosketa tai peitä niitä.

Älä suihkuta ilmanraikastimia tai muita
tuotteita suoraan tunnistimen reikiin.

OM12L18FI

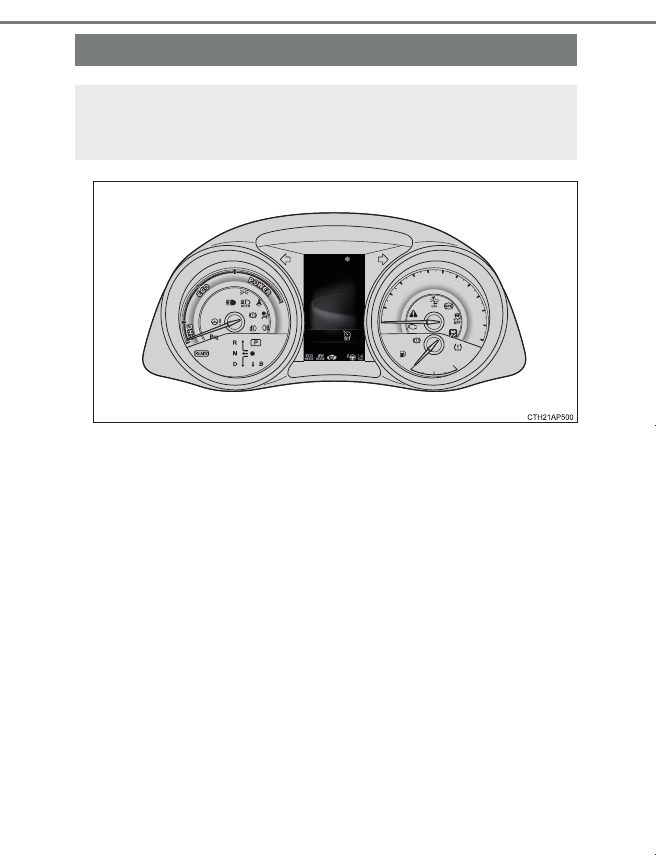

2. Mittaristo

Nopeusmittarissa käytetyt yksiköt ja jotkin merkkivalot voivat vaihdella
kohdemaan mukaan.

Varoitus- ja merkkivalot

Mittaristossa ja keskipaneelissa olevat varoitus- ja merkkivalot
kertovat kuljettajalle auton eri järjestelmien tilasta.
Seuraava kuva näyttää kaikki varoitus- ja merkkivalot valaistuina.

Content .. 3 4 5 6 ..
