Toyota Auris Hybrid Touring Sports (2017). Manual in Italian - 27

469

7-3. Manutenzione “fai da te”

Manutenzione e cura

AURIS HV Touring Sports_EL (OM12L22L)

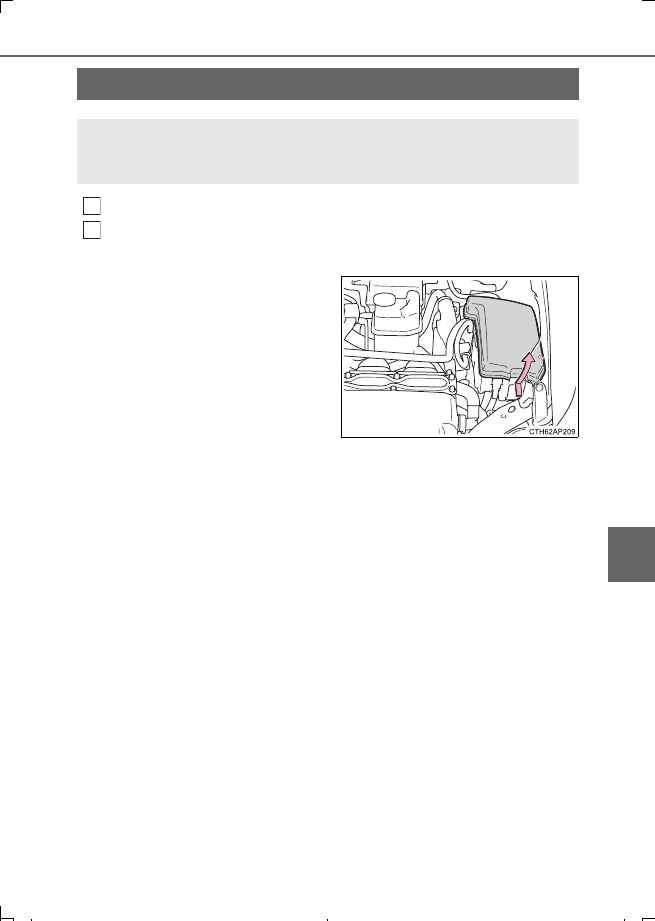

Portare l'interruttore power in posizione off.

Aprire il coperchio della scatola fusibili.



Vano motore

Premere la linguetta e sollevare lo
sportello.

Durante l'installazione, per prima cosa
fissare lo sportello alle due linguette
posteriori.

Controllo e sostituzione dei fusibili

Se uno qualsiasi dei componenti elettrici non funziona, potrebbe
essersi bruciato un fusibile. In tal caso, controllare e sostituire i fusibili
secondo necessità.

1
2

471

7-3. Manutenzione “fai da te”

Manutenzione e cura

AURIS HV Touring Sports_EL (OM12L22L)



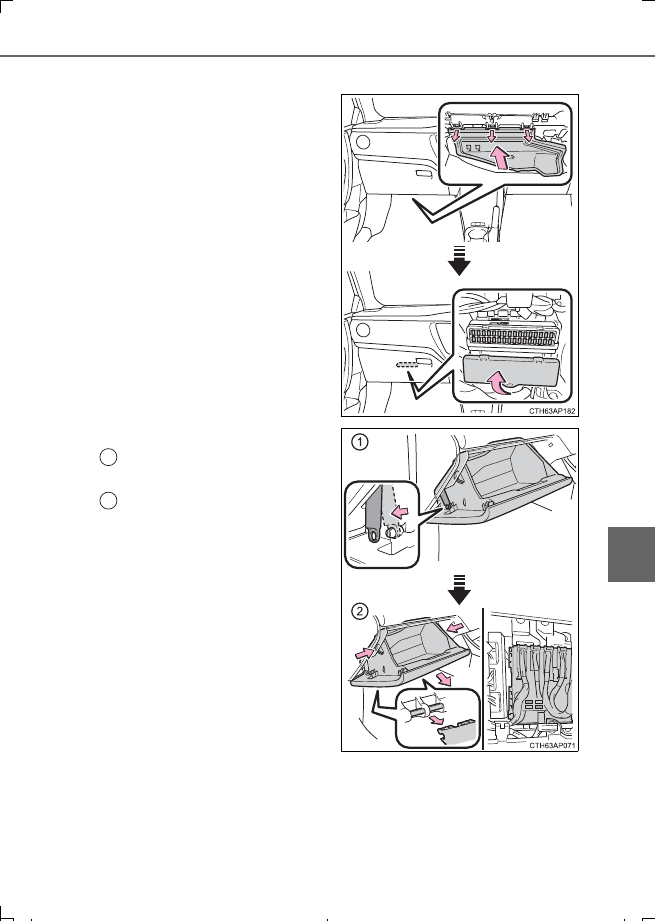

Sotto la plancia del lato passeggero (veicoli con guida a destra)

Tipo A:

Rimuovere il coperchio e lo sportello.

Tipo B:

Aprire il vano portaoggetti. Far
uscire lo smorzatore.

Premere entrambi i lati del vano
portaoggetti per scollegare i
fermi superiori. Quindi estrarre il
vano portaoggetti e scollegare i
fermi inferiori.

472

7-3. Manutenzione “fai da te”

AURIS HV Touring Sports_EL (OM12L22L)

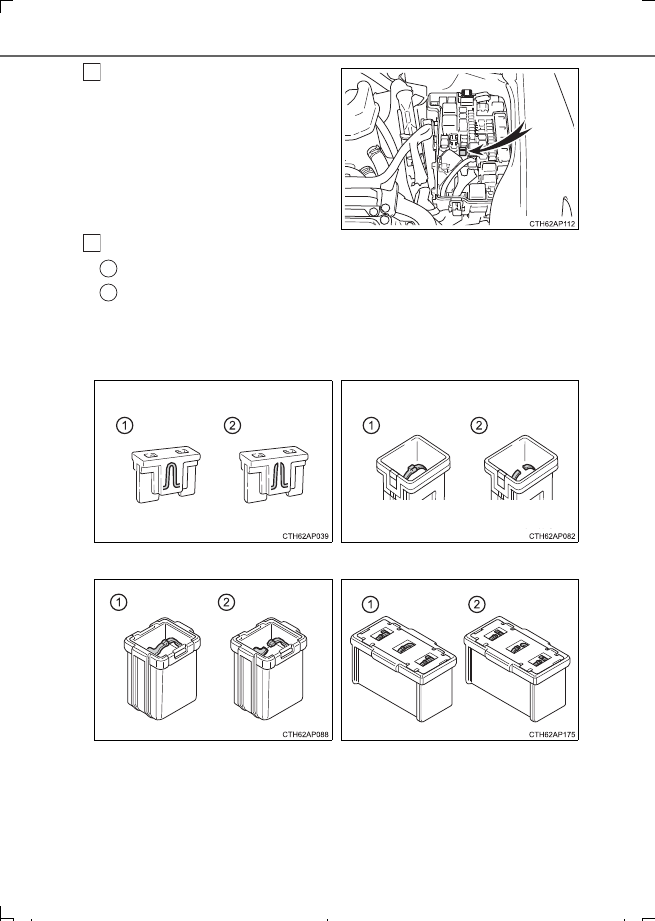

Rimuovere il fusibile con l'estrat-
tore.

Solo i fusibili di tipo A possono essere
rimossi utilizzando l'estrattore.

Controllare se il fusibile è bruciato.

Fusibile normale

Fusibile bruciato

Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio nominale ade-
guato. L'amperaggio nominale è indicato sul coperchio della scatola fusibili.

1
2



Tipo A



Tipo B



Tipo C



Tipo D

473

7-3. Manutenzione “fai da te”

Manutenzione e cura

AURIS HV Touring Sports_EL (OM12L22L)

■

Dopo la sostituzione di un fusibile

●

Se le luci non si accendono nemmeno dopo aver sostituito il fusibile, potrebbe
essere necessario sostituire una lampadina. (



P. 474)

●

Se il fusibile sostituito si brucia ancora, fare ispezionare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista adeguata-
mente qualificato e attrezzato.

■

Se è presente un sovraccarico in un circuito

I fusibili sono progettati in modo tale da bruciare per evitare il danneggiamento
dell'intero cablaggio elettrico.

■

Quando si sostituiscono le lampadine

Toyota raccomanda di utilizzare prodotti originali Toyota progettati per questo veicolo.
Poiché alcune lampadine sono collegate a circuiti progettati per evitare sovraccarichi,
parti non originali o parti non specifiche per il presente veicolo potrebbero risultare non
utilizzabili.

AVVISO

■

Per evitare guasti del sistema e l'incendio del veicolo

Adottare le seguenti precauzioni.
La mancata osservanza potrebbe causare danni al veicolo ed, eventualmente, un
incendio o lesioni.

●

Non utilizzare mai un fusibile con amperaggio nominale superiore a quello pre-
scritto, né utilizzare altri oggetti al posto del fusibile.

●

Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un cavo, neanche come soluzione temporanea.

●

Non modificare i fusibili o le scatole dei fusibili.

■

Scatola fusibili accanto all'unità di controllo alimentazione

Non controllare né sostituire mai i fusibili, poiché vi sono componenti e cablaggi ad
alta tensione in prossimità della scatola dei fusibili.
Così facendo è possibile provocare una scossa elettrica con conseguenti lesioni
gravi o mortali.

NOTA

■

Prima della sostituzione dei fusibili

Fare determinare e riparare la causa del sovraccarico elettrico da un qualsiasi con-
cessionario autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato il più presto possibile.

474

7-3. Manutenzione “fai da te”

AURIS HV Touring Sports_EL (OM12L22L)

Controllare la potenza in watt della lampadina da sostituire. (



P. 570)

■

Anteriore



Veicoli con fari alogeni

Lampadine

Si possono sostituire da soli le seguenti lampadine. Il livello di diffi-
coltà della sostituzione dipende dalla lampadina. Poiché sussiste un
pericolo di danneggiamento dei componenti, si raccomanda di far ese-
guire i lavori di riparazione e manutenzione da un qualsiasi concessio-
nario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.

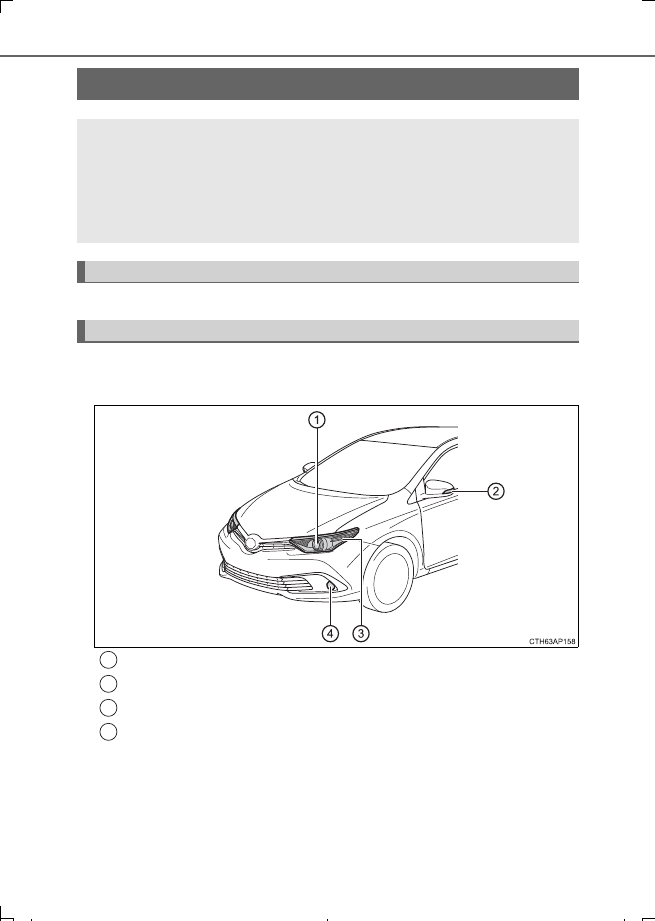

Preparazione per la sostituzione di una lampadina

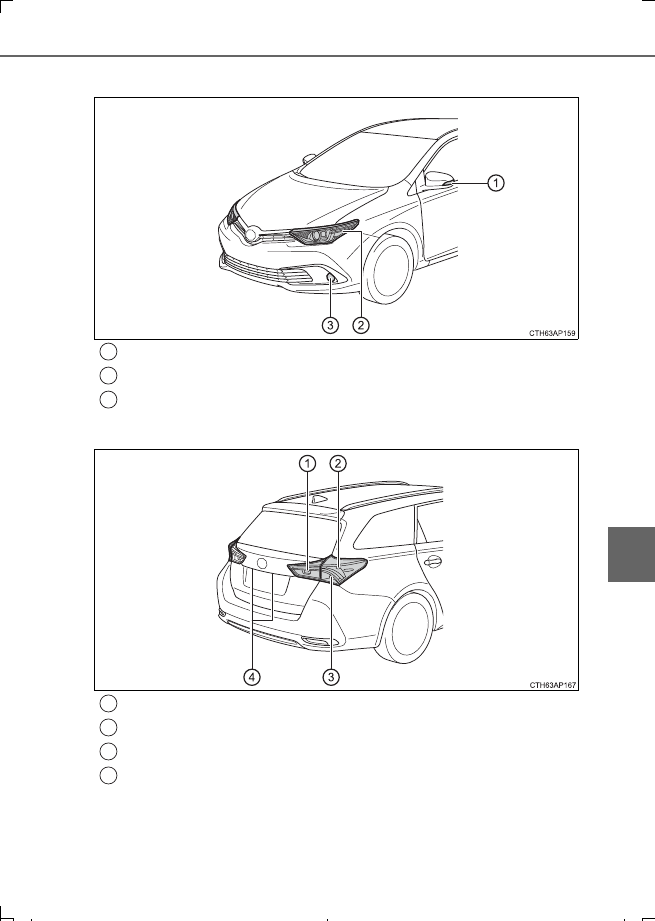

Posizioni delle lampadine

Fari

Indicatori di direzione laterali

Indicatori di direzione anteriori

Fendinebbia (se presenti)

1
2
3
4

475

7-3. Manutenzione “fai da te”

Manutenzione e cura

AURIS HV Touring Sports_EL (OM12L22L)



Veicoli con fari a LED

■

Posteriore (veicoli con guida a sinistra)

Indicatori di direzione laterali

Indicatori di direzione anteriori

Fendinebbia (se presenti)

1
2
3

Luce di retromarcia

Luci di stop

Indicatori di direzione posteriori

Luci della targa

1
2
3
4

477

7-3. Manutenzione “fai da te”

Manutenzione e cura

AURIS HV Touring Sports_EL (OM12L22L)

■

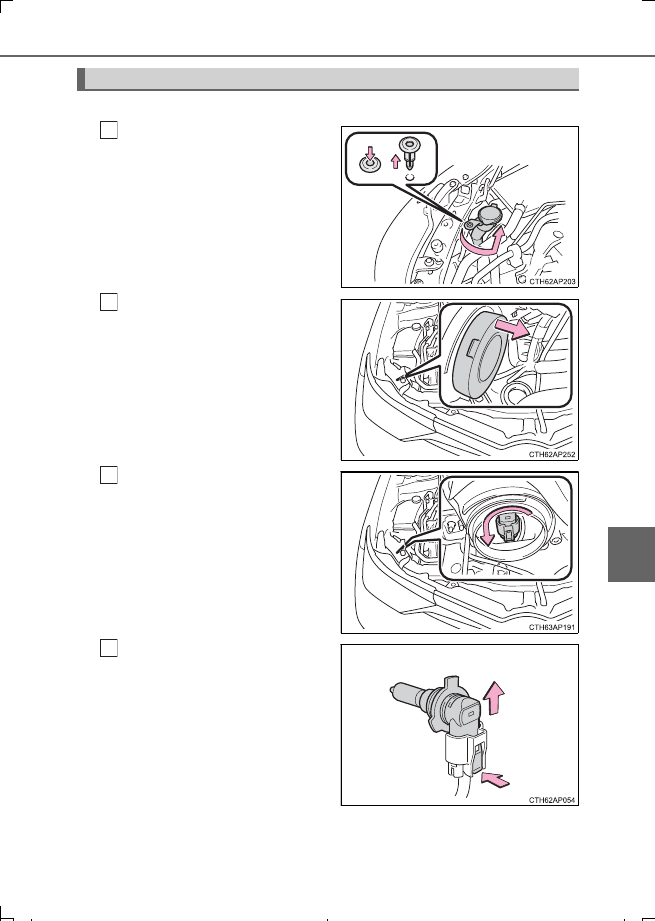

Fari (veicoli con fari alogeni)

Rimuovere il fermaglio di sicu-
rezza. Tirare la bocchetta di
riempimento del liquido lavacri-
stalli dopo averla ruotata.
(Quando si sostituisce solo la
lampadina lato destro).

Rimuovere la copertura.

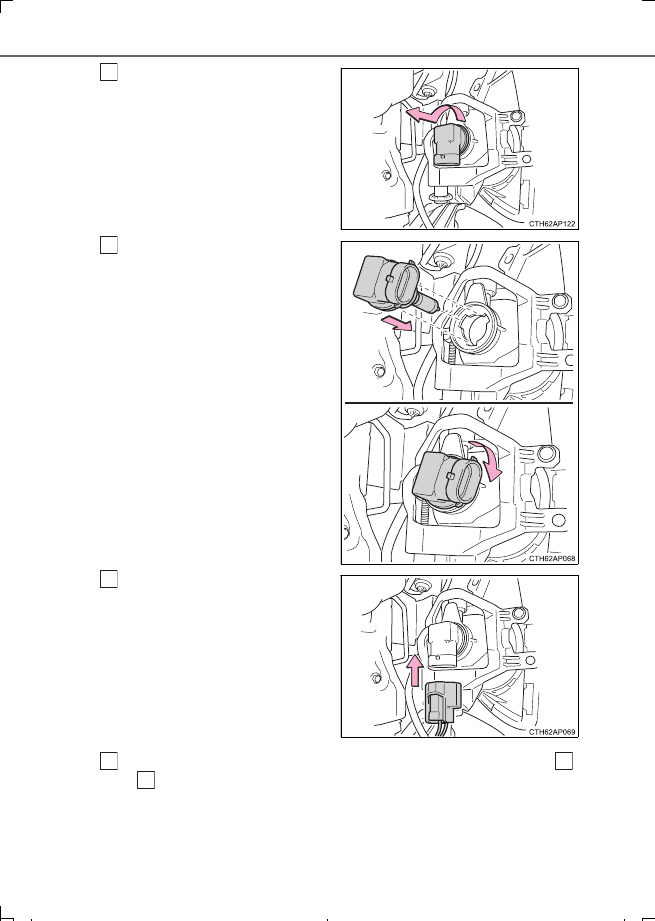

Ruotare il portalampada in
senso antiorario ed estrarlo.

Scollegare il connettore mentre
si preme lo sblocco.

Sostituzione delle lampadine

478

7-3. Manutenzione “fai da te”

AURIS HV Touring Sports_EL (OM12L22L)

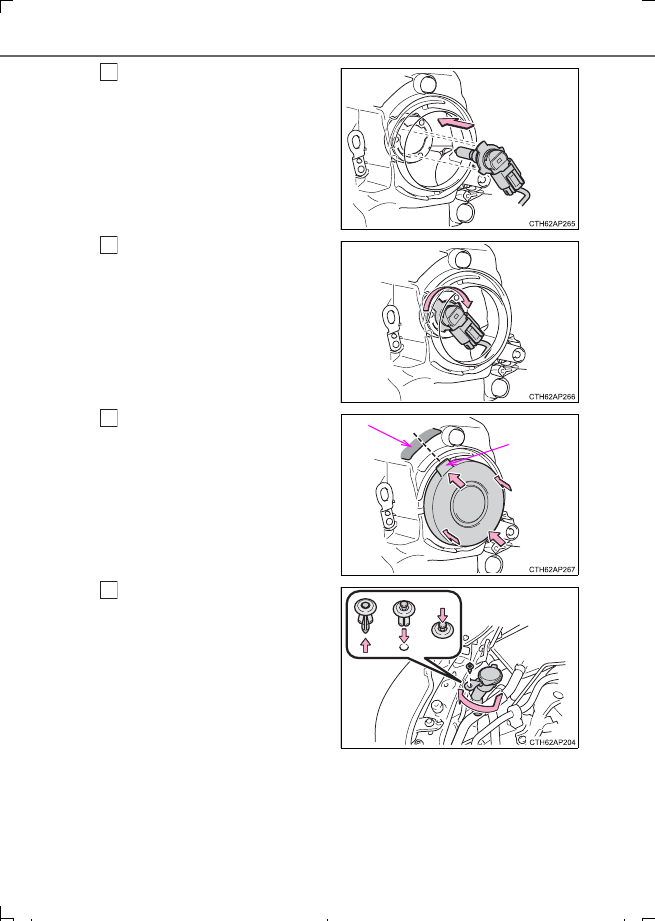

Sostituire la lampadina e instal-
lare il portalampada.

Allineare le 3 linguette della lampa-
dina con il supporto e inserire.

Ruotare e serrare il portalam-
pada.

Smuovere leggermente il portalam-
pada per controllare che non sia
allentato, accendere una volta i fari
e verificare visivamente che la luce
non filtri dal supporto.

Installare il coperchio.

Per assicurarsi che il coperchio sia
fissato saldamente, allineare la
parte sporgente (A) con il centro
dell'area (B) indicata nell'illustra-
zione e spingere il perimetro del
coperchio con decisione.

Installare la bocchetta di riempi-
mento del liquido lavacristalli,
inserendola e ruotandola. Instal-
lare il fermaglio di sicurezza.
(Quando si sostituisce solo la
lampadina lato destro).

479

7-3. Manutenzione “fai da te”

Manutenzione e cura

AURIS HV Touring Sports_EL (OM12L22L)

■

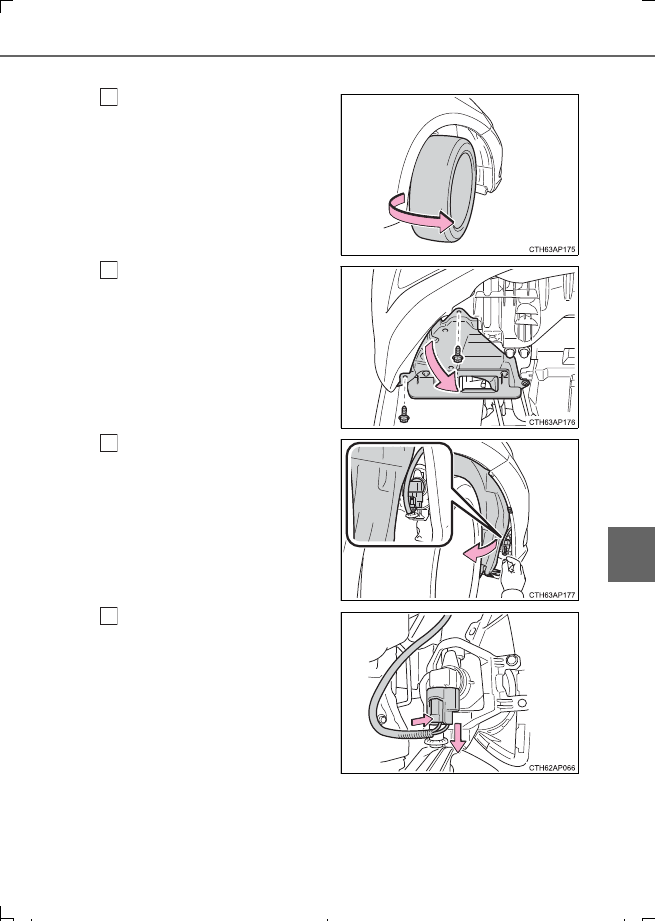

Fendinebbia (se presenti)

Ruotare il volante nella dire-
zione opposta a quella della
lampadina da sostituire.

Ruotare il volante ad un punto che
consente alla mano di passare age-
volmente tra lo pneumatico e il rive-
stimento del parafango.

Rimuovere le 2 viti, poi rimuo-
vere parzialmente il rivestimento
del parafango.

Rimuovere parzialmente il rive-
stimento del parafango finché la
lampadina non è visibile.

Scollegare il connettore mentre
si preme lo sblocco.

480

7-3. Manutenzione “fai da te”

AURIS HV Touring Sports_EL (OM12L22L)

Ruotare il portalampada in
senso antiorario ed estrarlo.

Installare una nuova lampadina.

Allineare le 3 linguette della lampa-
dina con il supporto e inserire.

Ruotare in senso orario e serrare il
portalampada.

Installare il connettore.

Smuovere leggermente il connet-
tore per controllare che non sia
allentato, accendere una volta i fen-
dinebbia e verificare visivamente
che la luce non filtri dal supporto.

Quando si installa il rivestimento del parafango, installarlo portando
e

a direzioni invertite.

Accertarsi che il rivestimento del parafango sia fissato all'interno del paraurti.

481

7-3. Manutenzione “fai da te”

Manutenzione e cura

AURIS HV Touring Sports_EL (OM12L22L)

■

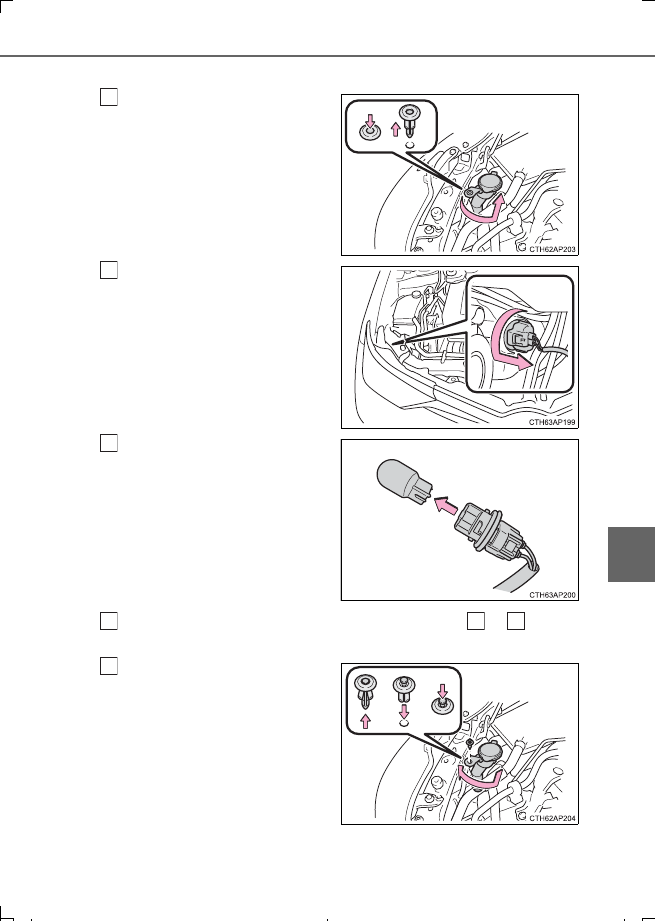

Indicatori di direzione anteriori

Rimuovere il fermaglio di sicu-
rezza. Tirare la bocchetta di
riempimento del liquido lavacri-
stalli dopo averla ruotata.
(Quando si sostituisce solo la
lampadina lato destro).

Ruotare il portalampada in
senso antiorario.

Rimuovere la lampadina.

Quando si installa la lampadina, installarla portando

a dire-

zioni invertite.

Installare la bocchetta di riempi-
mento del liquido lavacristalli,
inserendola e ruotandola. Instal-
lare il fermaglio di sicurezza.
(Quando si sostituisce solo la
lampadina lato destro).

482

7-3. Manutenzione “fai da te”

AURIS HV Touring Sports_EL (OM12L22L)

■

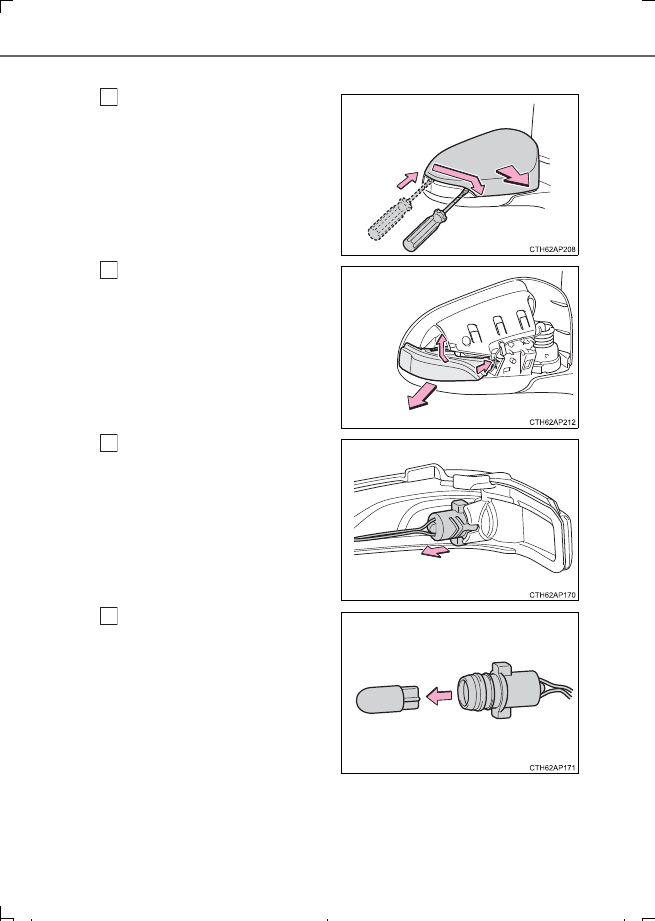

Indicatori di direzione laterali

Rimuovere il coperchio

Inserire il cacciavite a testa piatta e
farlo scorrere lungo l'indicatore di
direzione laterale.

Per evitare danni al veicolo, avvol-
gere il cacciavite a testa piatta con
del nastro adesivo.

Premere sui 2 fermagli e rimuo-
vere l'indicatore di direzione
laterale dall'alloggiamento.

Rimuovere la presa dall'allog-
giamento dell'indicatore di dire-
zione laterale.

Rimuovere la lampadina.

483

7-3. Manutenzione “fai da te”

Manutenzione e cura

AURIS HV Touring Sports_EL (OM12L22L)

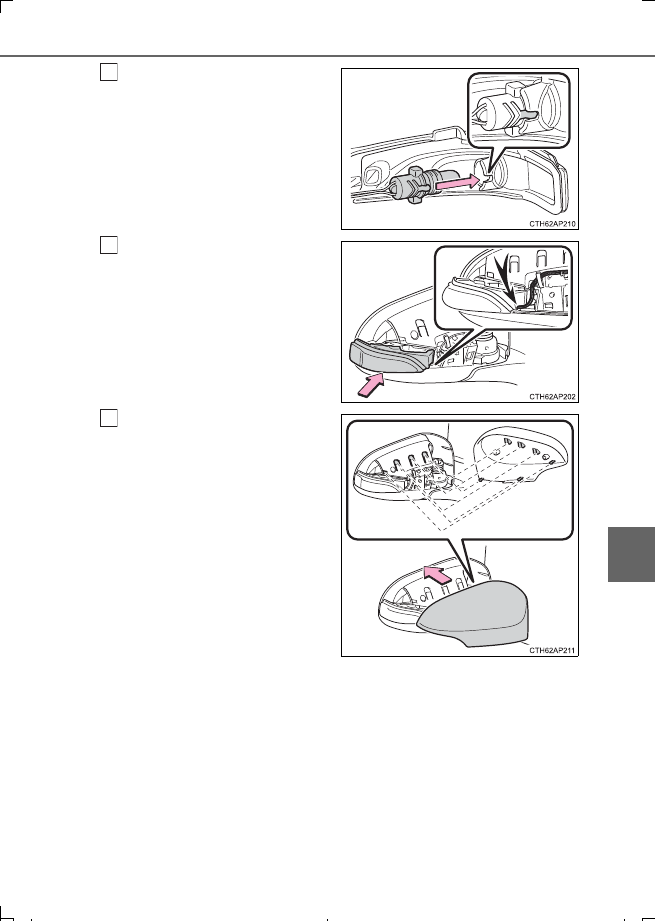

Sostituire la lampadina e instal-
lare la presa all'interno
dell'alloggiamento dell'indicatore
di direzione laterale.

Allineare le scanalature della presa
con l'alloggiamento dell'indicatore di
direzione laterale.

Con il cablaggio elettrico che
passa attraverso la parte infe-
riore dell'indicatore di direzione
laterale, installarlo all'interno
dell'alloggiamento.

Allineare le 6 linguette e instal-
lare il coperchio.

Dopo aver udito uno scatto, verifi-
care che il coperchio sia bloccato
saldamente in posizione.

484

7-3. Manutenzione “fai da te”

AURIS HV Touring Sports_EL (OM12L22L)

■

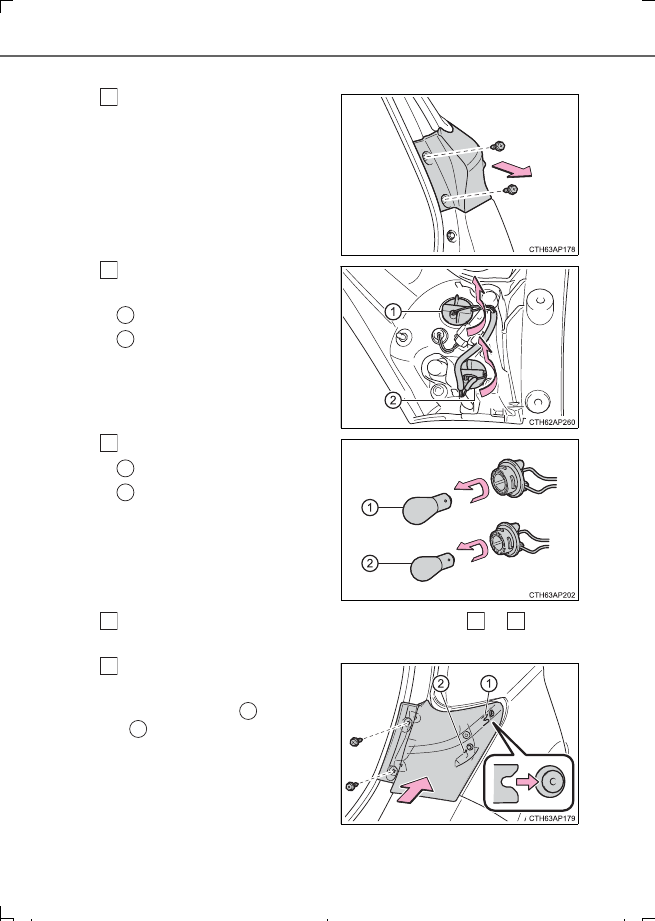

Luci di stop e indicatori di direzione posteriori

Aprire il portellone posteriore e
rimuovere le 2 viti. Rimuovere il
gruppo lampada tirandolo indie-
tro in linea retta.

Ruotare il portalampada in
senso antiorario.

Luci di stop

Indicatori di direzione poste-
riori

Rimuovere la lampadina.

Luci di stop

Indicatori di direzione poste-
riori

Quando si installa la lampadina, installarla portando

a dire-

zioni invertite.

Installare il gruppo lampada,
quindi installare le 2 viti.

Allineare la guida (

) e il perno

(

) sul gruppo lampada con il

supporto quando lo si installa.

1
2

485

7-3. Manutenzione “fai da te”

Manutenzione e cura

AURIS HV Touring Sports_EL (OM12L22L)

■

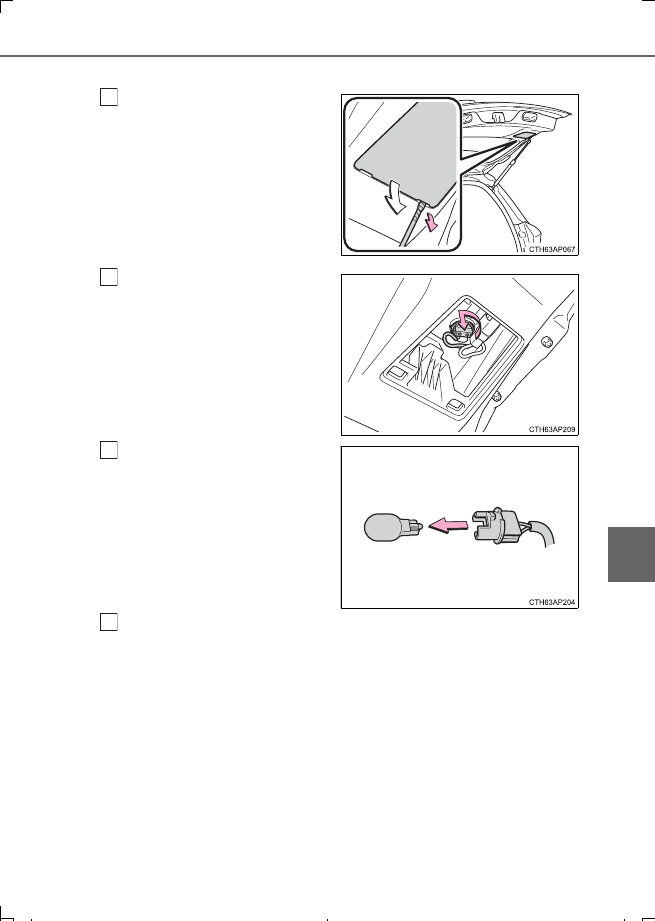

Luce di retromarcia

Aprire il portellone posteriore e
rimuovere la copertura.

Inserire un cacciavite a testa piatta
o simile nel foro sul lato superiore
del coperchio e rimuoverlo come
mostrato in figura.

Per evitare danni al veicolo, avvol-
gere il cacciavite a testa piatta con
del nastro adesivo.

Ruotare il portalampada in
senso antiorario ed estrarlo.

Rimuovere la lampadina.

Per l'installazione, eseguire in senso inverso i passaggi elencati.

486

7-3. Manutenzione “fai da te”

AURIS HV Touring Sports_EL (OM12L22L)

■

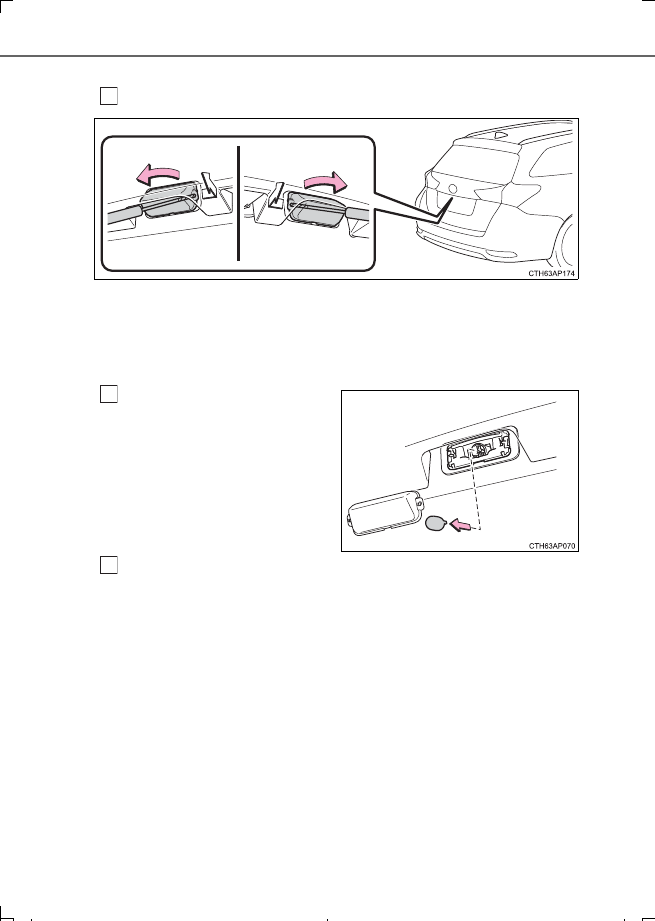

Luci della targa

Rimuovere la copertura.

Inserire un cacciavite a testa piatta della dimensione corretta nel foro
del coperchio sul lato interno, sganciare il fermo e fare leva sul coper-
chio verso il lato esterno come mostrato in figura.

Per evitare di danneggiare il veicolo, avvolgere la punta del cacciavite con del
nastro adesivo.

Rimuovere la lampadina.

Per l'installazione, eseguire in senso inverso i passaggi elencati.

■

Sostituzione delle seguenti lampadine

Se una qualsiasi luce sotto elencata si è bruciata, farla sostituire da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professio-
nista adeguatamente qualificato e attrezzato.

●

Fari (veicoli con fari a LED)

●

Luci di posizione anteriori/luci di guida diurna

●

Terza luce di stop

●

Fanali posteriori

●

Retronebbia

Content .. 25 26 27 28 ..
