319

6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

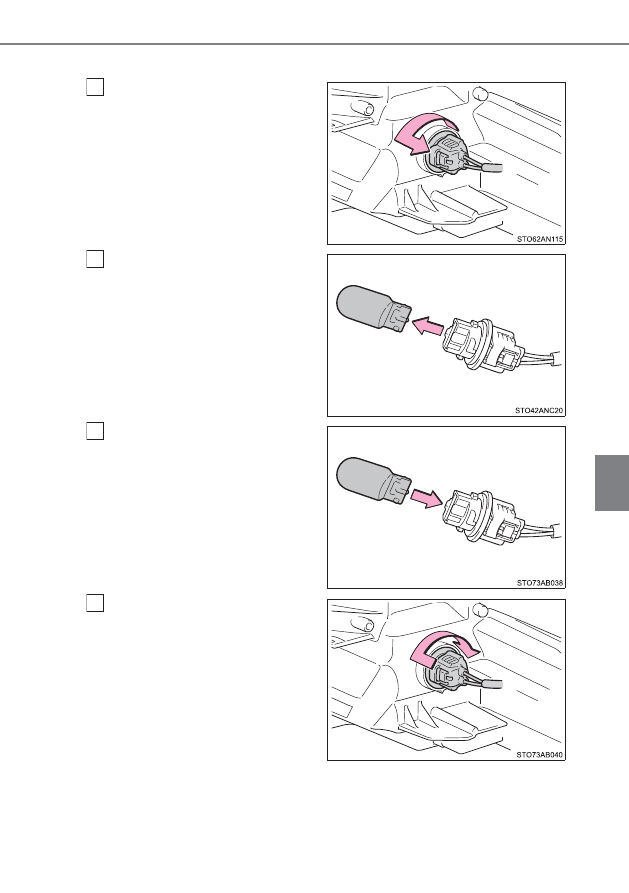

フロント方向指示灯／非常点滅灯

ソケットを取りはずす

電球を取りはずす

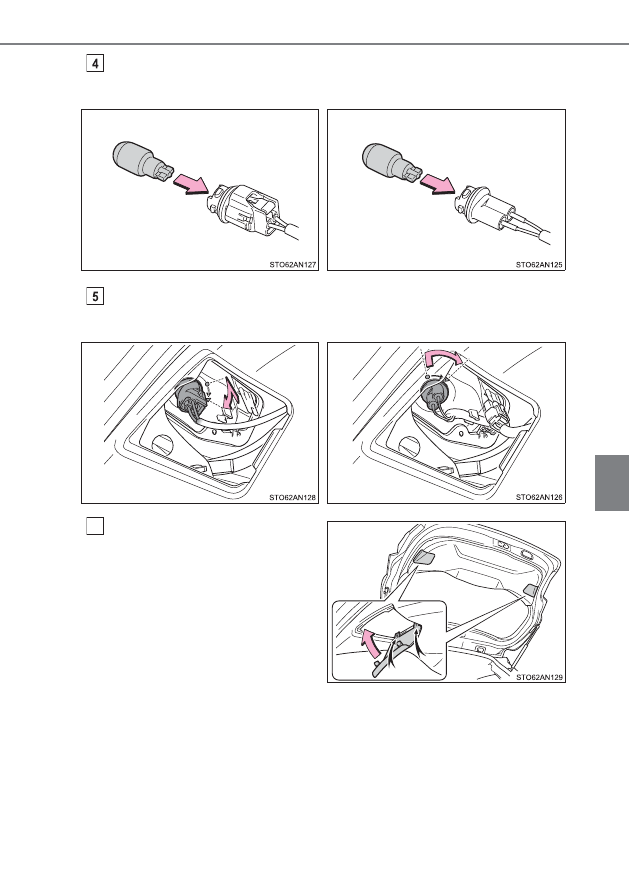

電球を交換し取り付ける

ソケットを取り付ける

1

2

3

4

320

6-2. 簡単な点検・部品交換

■

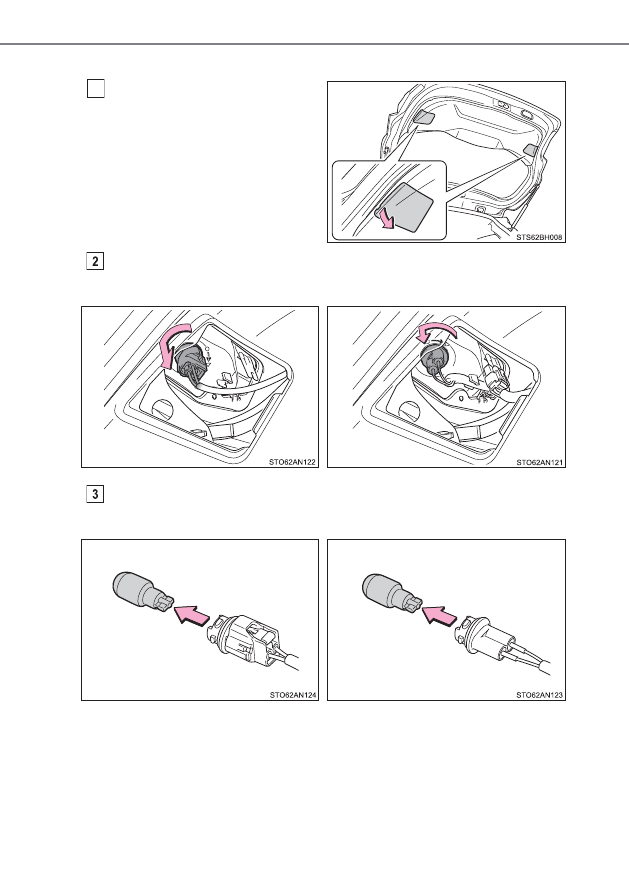

後退灯

バックドアを開け、カバーの側
面を内側に押しながら取りは
ずす

ソケットを取りはずす

電球を取りはずす

1

X

ハロゲンヘッドランプ装着車

X

LED ヘッドランプ装着車

X

ハロゲンヘッドランプ装着車

X

LED ヘッドランプ装着車

321

6-2. 簡単な点検・部品交換

6

お手入れのしかた

電球を交換し取り付ける

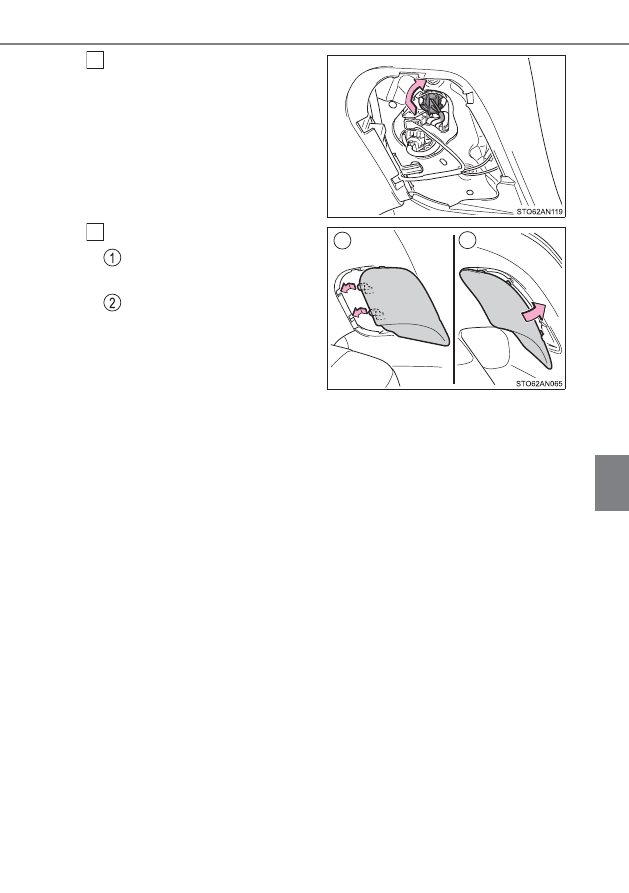

ソケットを取り付ける

カバーを取り付ける

X

ハロゲンヘッドランプ装着車

X

LED ヘッドランプ装着車

X

ハロゲンヘッドランプ装着車

X

LED ヘッドランプ装着車

6

322

6-2. 簡単な点検・部品交換

■

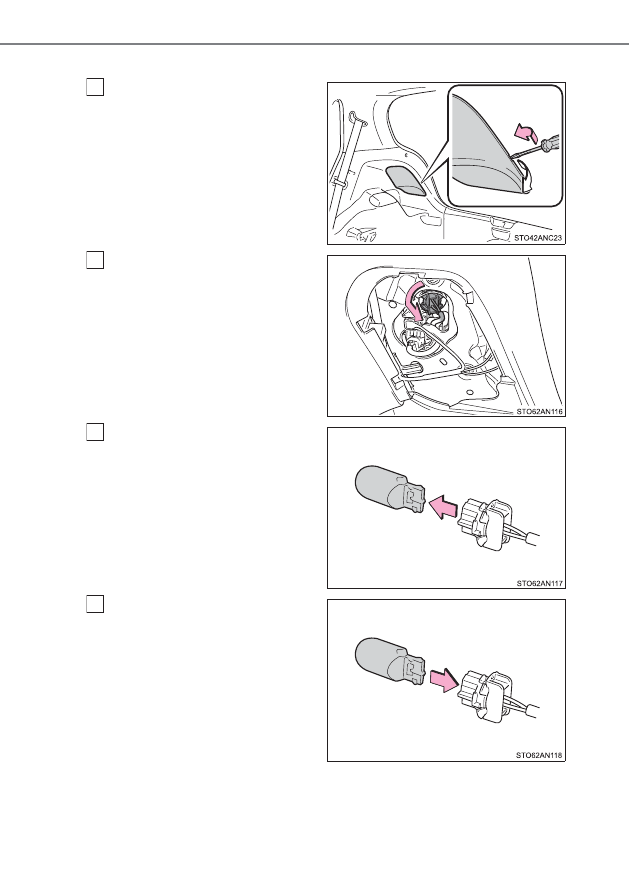

リヤ方向指示灯／非常点滅灯

バックドアを開け、カバーを取
りはずす

傷が付くのを防ぐため、ドライバー
の先端にテープなどを巻いて保護し
てください。

ソケットを取りはずす

電球を取りはずす

電球を交換し取り付ける

1

2

3

4

323

6-2. 簡単な点検・部品交換

6

お手入れのしかた

ソケットを取り付ける

カバーを取り付ける

カバーのツメと切り欠きを
合わせる

固定されるまでカバーを押
す

5

1

2

6

324

6-2. 簡単な点検・部品交換

■

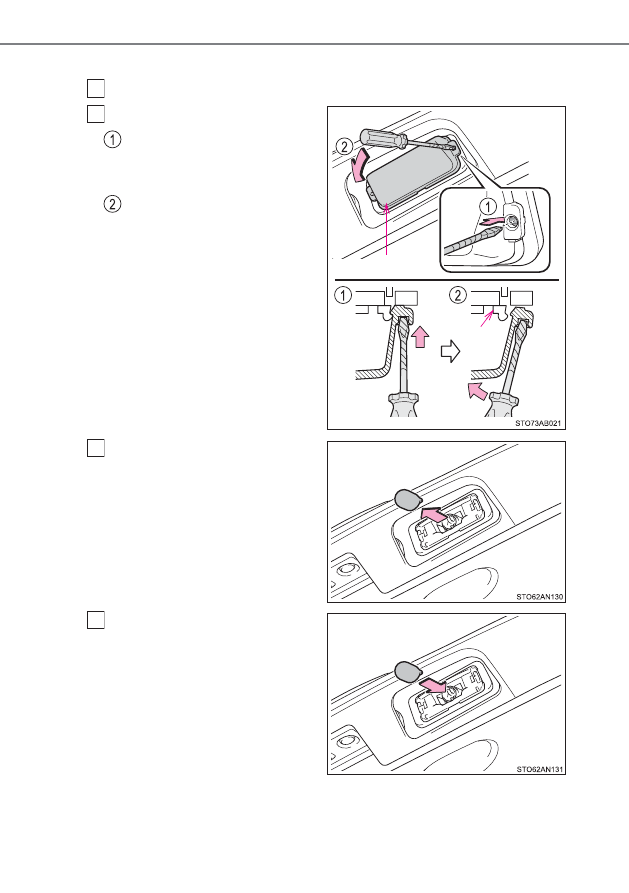

番号灯

番号灯が見えるまでバックドアを開ける (

→

P. 121）

レンズを取りはずす

小さいマイナスドライバー
などを左右どちらかのレン
ズの穴に挿し込む

小さいマイナスドライバー
などを図の矢印の方向に傾
け、レンズのかん合をはず
してレンズを取りはずす

傷が付くのを防ぐために、小さい
マイナスドライバーなどの先端
に、テープなどを巻いて保護して
ください。

電球を取りはずす

新しい電球を取り付ける

1

レンズ

かん合部

2

3

4

325

6-2. 簡単な点検・部品交換

6

お手入れのしかた

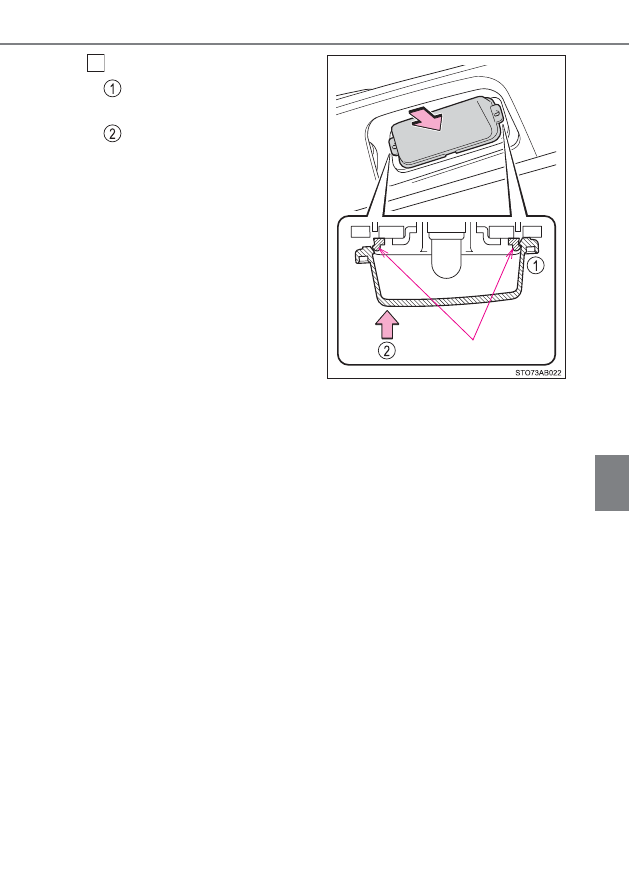

レンズを取り付ける

レンズを左右どちらかのか
ん合部に引っかける

レンズを押し込む

レンズを取り付けたあとは、レン
ズを軽く引っ張って、正しく取り
付けられていることを確認して
ください。

■

その他の電球

次の電球が切れたときは、トヨタ販売店で交換してください。

●

ヘッドランプ（LED ヘッドランプ装着車）

●

車幅灯（LED ヘッドランプ装着車）

●

サイド方向指示灯／非常点滅灯

●

制動灯／尾灯

●

ハイマウントストップランプ

かん合部

5

326

6-2. 簡単な点検・部品交換

■

LED ランプについて

ヘッドランプ（LED ヘッドランプ装着車）

・車幅灯（LED ヘッドランプ装着車）

・

制動灯／尾灯

・ハイマウントストップランプは数個の LED で構成されていま

す。もし LED がひとつでも点灯しないときは、トヨタ販売店で交換してください。

■

レンズ内の水滴と曇り

レンズ内の一時的な曇りは、機能上問題ありません。ただし、次のようなときは、
トヨタ販売店にご相談ください。

●

レンズ内側に大粒の水滴が付いている

●

ランプ内に水がたまっている

■

電球（バルブ）を交換するとき

→ P. 308

知識

警告

■

電球を交換するとき

●

必ずハイブリッドシステムを停止し、ランプを消灯してください。消灯直後は
高温になっているため、交換しないでください。やけどをすることがあります。

●

電球のガラス部を素手でふれないでください。
やむを得ずガラス部を持つ場合は、電球に油脂や水分を付着させないために、
乾いた清潔な布などを介して持ってください。
また、電球を傷付けたり、落下させたりすると球切れや破裂することがありま
す。

●

電球や電球を固定するための部品はしっかり取り付けてください。取り付けが
不十分な場合、発熱や発火、またはヘッドランプ内部への浸水による故障や、
レンズ内に曇りが発生することがあります。

■

お車の故障や火災を防ぐために

電球が正しい位置にしっかりと取り付けられていることを確認してください。

万一の場合には

7

327

7-1. まず初めに

故障したときは.......................328

非常点滅灯

（ハザードランプ）................329

発炎筒 ......................................330

車両を緊急停止するには .......332

7-2. 緊急時の対処法

けん引について.......................334

警告灯がついたときは ...........340

警告メッセージが

表示されたときは ................346

パンクしたときは

（タイヤパンク応急

修理キット装着車）..............361

パンクしたときは

（応急用タイヤ装着車）........377

ハイブリッドシステムが

始動できないときは ............388

電子キーが正常に

働かないときは

（スマートエントリー＆

スタートシステム
装着車）..................................390

補機バッテリーが

あがったときは ....................393

オーバーヒートした

ときは....................................399

スタックしたときは ...............404

328

7-1. まず初めに

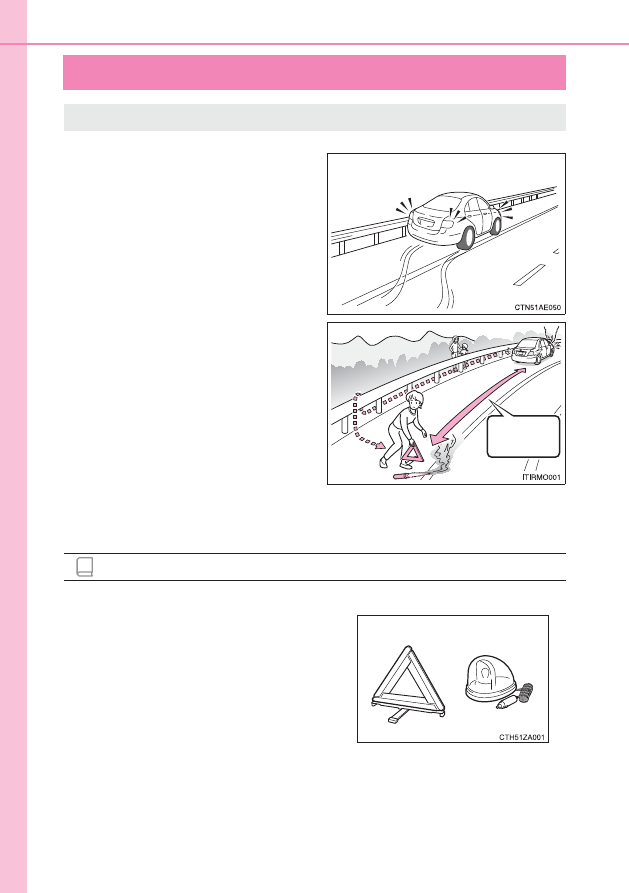

故障したときは

非常点滅灯（→ P. 329）を点滅さ
せながら、車を路肩に寄せ停車する

非常点滅灯は、故障などでやむを得ず
路上駐車する場合、他車に知らせるた
め使用します。

高速道路や自動車専用道路では、次
のことに従う

●

同乗者を避難させる

●

車両の 50m 以上後方に発炎筒

（→ P. 330）と停止表示板を置

くか、停止表示灯を使用する

･ 見通しが悪い場合はさらに後方に

置いてください。

･ 発炎筒は、燃料もれの際やトンネル内では使用しないでください。

●

その後、ガードレールの外側などに避難する

■

停止表示板・停止表示灯について

故障のときはすみやかに次の指示に従ってください。

50m 以上
後方に置く

知識

●

高速道路や自動車専用道路でやむを得ず
駐停車する場合は、停止表示板または停止
表示灯の表示が、法律で義務付けられてい
ます。

●

停止表示板・停止表示灯のご購入について
は、トヨタ販売店にお問い合わせくださ
い。

停止表示板

停止表示灯

329

7

万一の場合には

7-1. まず初めに

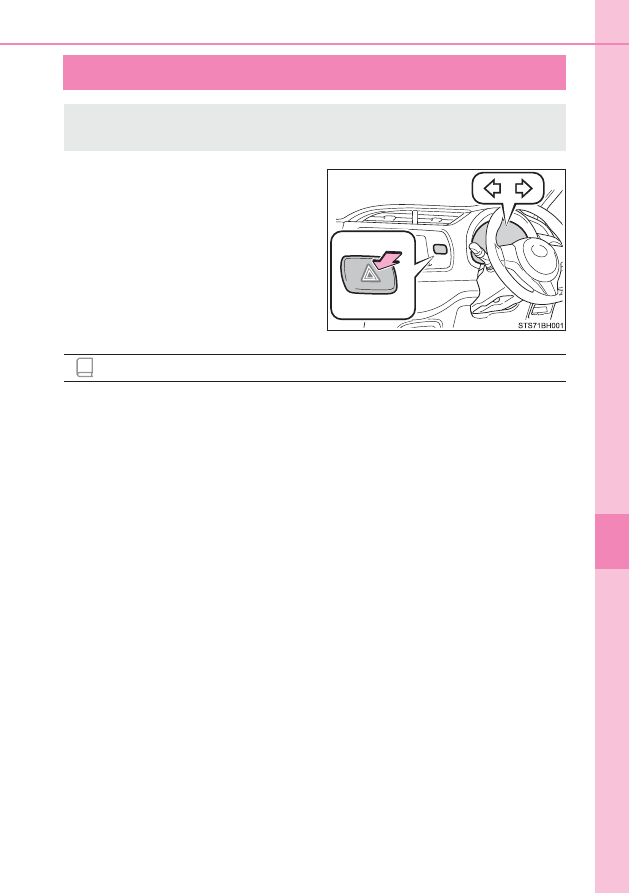

非常点滅灯（ハザードランプ）

スイッチを押す

すべての方向指示灯が点滅します。も
う一度押すと消灯します。

■

非常点滅灯について

ハイブリッドシステム停止中 (READY インジケーターが点灯していないとき )
に、非常点滅灯を長時間使用すると、補機バッテリーがあがるおそれがあります。

故障などでやむを得ず路上駐車する場合、他車に知らせるために使用し
てください。

知識

330

7-1. まず初めに

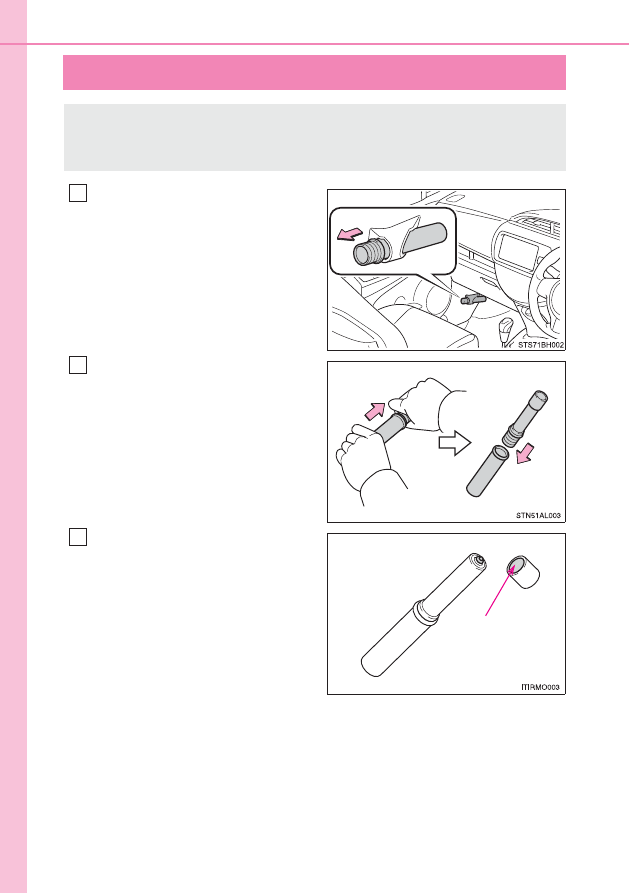

発炎筒

助手席足元の発炎筒を取り出す

本体をまわしながら抜き、本体を
逆さにして挿し込む

先端のフタを取り、すり薬で発炎
筒の先端をこすり、着火させる

必ず車外で使用してください。
着火させる際は、筒先を顔や体に向け
ないでください。

高速道路や踏切などでの故障・事故時に非常信号用として使用します。

（トンネル内や可燃物の近くでは使用しないでください）

発炎時間は約 5 分です。非常点滅灯と併用してください。

1

2

すり薬

13

331

7-1. まず初めに

7

万一の場合には

■

発炎筒の有効期限

本体に表示してある有効期限が切れる前に、トヨタ販売店でお求めください。有
効期限が切れると、着火しなかったり、炎が小さくなる場合があります。

知識

警告

■

発炎筒を使用してはいけない場所

次の場所では、発炎筒を使用しないでください。
煙で視界が悪くなったり、引火するおそれがあるため危険です。

●

トンネル内

●

ガソリンなど可燃物の近く

■

発炎筒の取り扱いについて

次のことを必ずお守りください。
お守りいただかないと、重大な傷害を受けるおそれがあり危険です。

●

使用中は、発炎筒を顔や体に向けたり、近付けたりしない

●

発炎筒は、お子さまにさわらせない

332

7-1. まず初めに

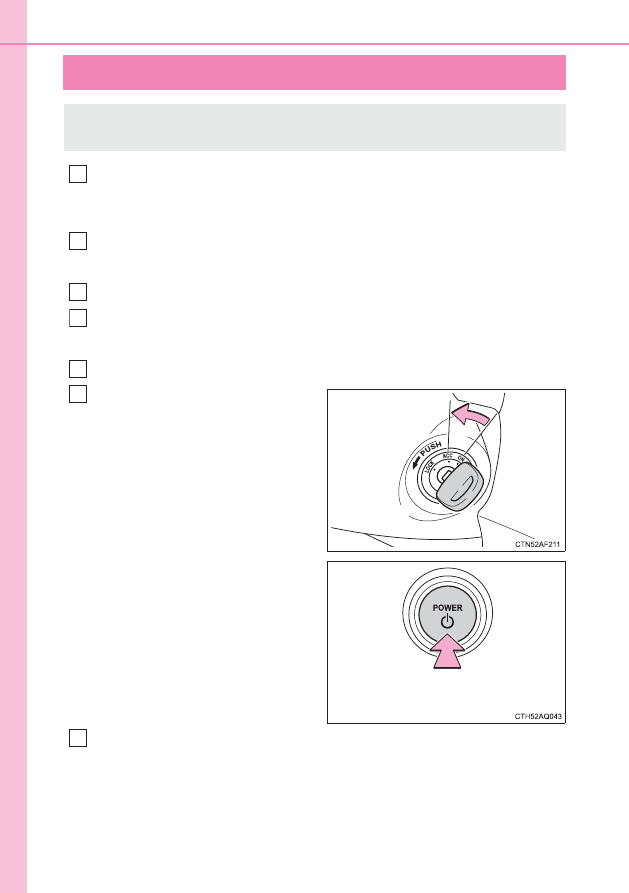

車両を緊急停止するには

ブレーキペダルを両足でしっかりと踏み続ける

ブレーキペダルをくり返し踏まないでください。通常より強い力が必要となり、制
動距離も長くなります。

シフトレバーを N に入れる

X

シフトレバーが N に入った場合

減速後、車を安全な道路脇に停める

ハイブリッドシステムを停止する

X

シフトレバーが N に入らない場合

ブレーキペダルを両足で踏み続け、可能な限り減速させる

スマートエントリー＆スタート
システム非装着車：エンジン ス
イッチを “ACC” にして、ハイ
ブリッドシステムを停止する

スマートエントリー＆スタート
システム装着車：パワースイッチ
を 2 秒以上押し続けるか、素早
く 3 回以上連続で押してハイブ
リッドシステムを停止する

車を安全な道路脇に停める

万一、車が止まらなくなったときの非常時のみ、次の手順で車両を停止
させてください。

1

2

3
4

3
4

2 秒以上押すまたは
３回以上連続で押す

5

333

7-1. まず初めに

7

万一の場合には

警告

■

走行中にやむを得ずハイブリッドシステムを停止するとき

●

ハンドル操作が重くなるため、車のコントロールがしにくくなり危険です。ハ
イブリッドシステムを停止する前に、十分に減速するようにしてください。

●

スマートエントリー＆スタートシステム非装着車：キーを抜くとハンドルが
ロックされるため、キーは絶対に抜かないでください。

334

7-2. 緊急時の対処法

けん引について

次の場合は、駆動系の故障が考えられるため、トヨタ販売店または専門
業者へご連絡ください。

●

ハイブリッドシステム警告メッセージが表示され、車が動かない

●

異常な音がする

けん引は、できるだけトヨタ販売店または専門業者にご依頼ください。

その場合は、レッカー車または、車両運搬車を使用することをおすすめ
します。

やむを得ず他車にロープでけん引してもらう場合は、車両積載車までの
移動など、できるだけ短距離にとどめてください。

けん引の前に販売店への連絡が必要な状況

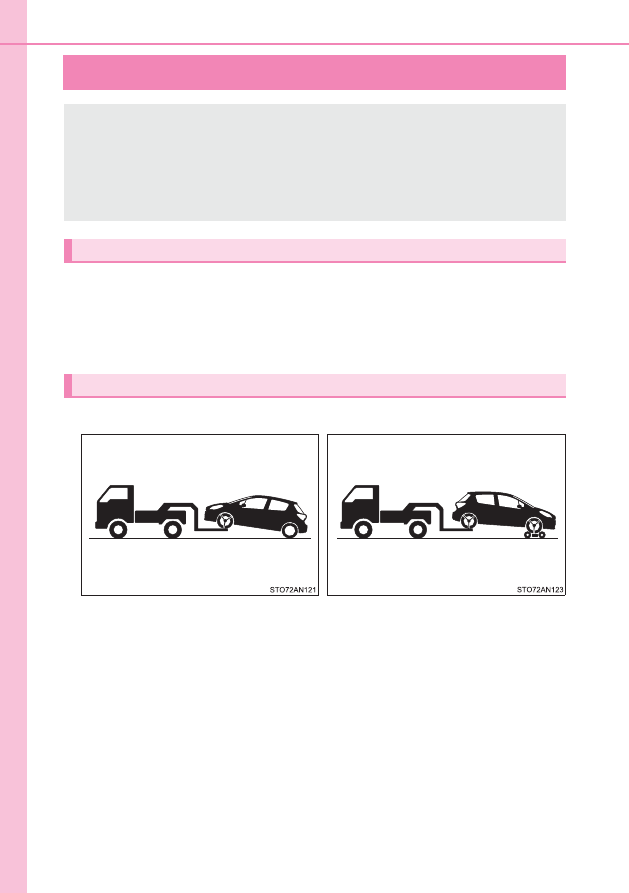

レッカー車でけん引するとき

X

前向きにけん引するときは

X

うしろ向きにけん引するときは

パーキングブレーキを解除する

台車を使用して前輪を持ち上げる
