303

6

6-2. 簡単な点検・部品交換

お手入れのしかた

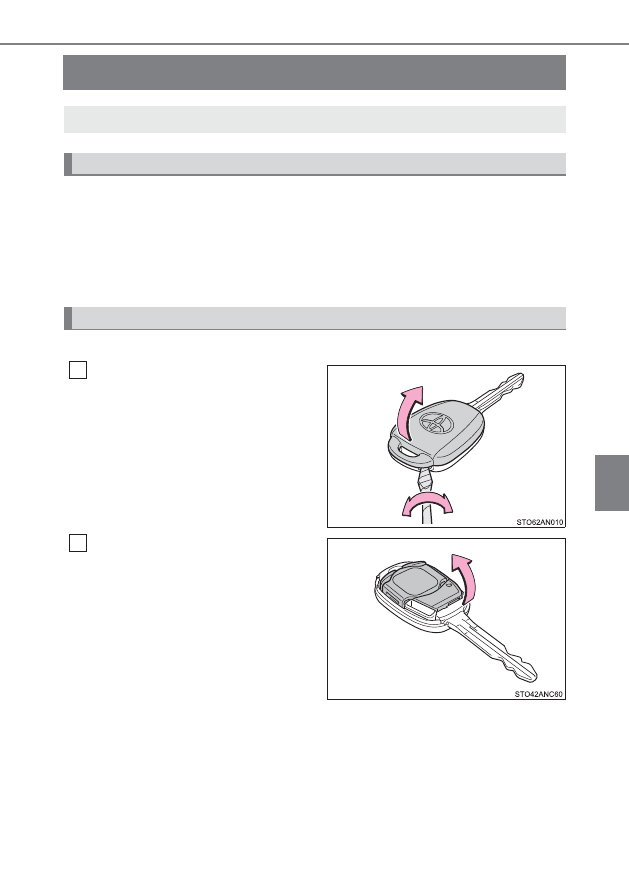

キーの電池交換

●

マイナスドライバー

●

小さいマイナスドライバー

●

リチウム電池

･ CR2016（スマートエントリー＆スタートシステム非装着車）
･ CR1632（スマートエントリー＆スタートシステム装着車）

X

スマートエントリー＆スタートシステム非装着車

カバーをはずす

傷が付くのを防ぐため、マイナスドラ
イバーの先端にテープなどを巻いて保
護してください。

ボタン側を下向きにしてカバーをはず
してください。上向きにするとボタン
がはずれるおそれがあります。

モジュールを取り出す

電池が消耗しているときは、新しい電池に交換してください。

用意するもの

電池交換のしかた

1

2

304

6-2. 簡単な点検・部品交換

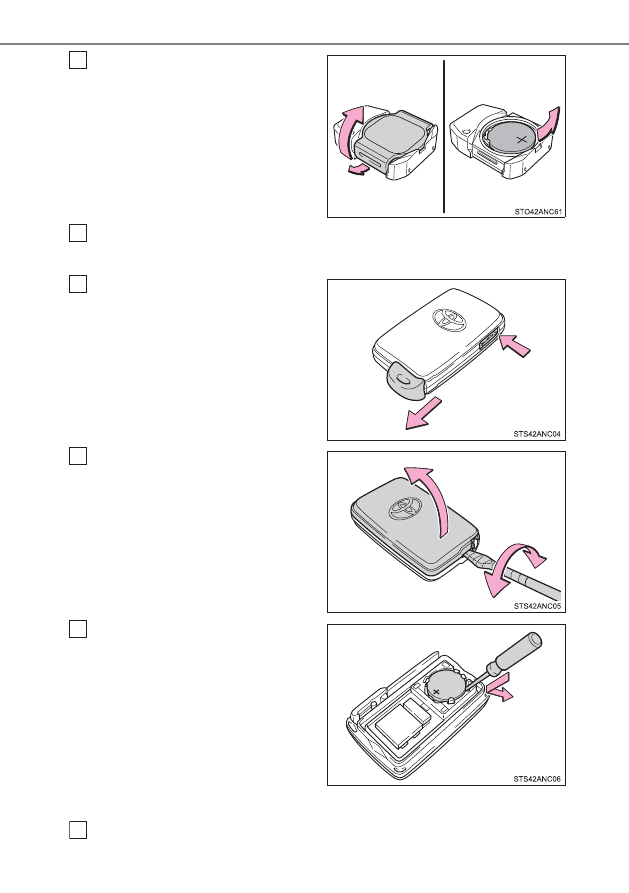

モジュールカバーをはずし消耗
した電池を取り出す

新しい電池は + 極を上にして取り付け
ます。

取り付けるときは、取りはずしたときと逆の手順で取り付ける

X

スマートエントリー＆スタートシステム装着車

メカニカルキーを抜く

カバーをはずす

傷が付くのを防ぐため、マイナスドラ
イバーの先端にテープなどを巻いて保
護してください。

小さいマイナスドライバーを使
い消耗した電池を取り出す

カバーをはずしたときに、はずしたカ
バーに電子キーのモジュール（基板）が
貼りつき、電池面が隠れている場合が
あ り ま す。こ の 場 合、電 子 キ ー の モ
ジュール（基板）をひっくり返し、図
のように電池が見える状態で作業して
ください。

新しい電池は、＋極を上にして取り付けます。

取り付けるときは、取りはずしたときと逆の手順で取り付ける

3

4

1

2

3

4

305

6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

リチウム電池の入手

電池はトヨタ販売店、時計店およびカメラ店などで購入できます。

●

スマートエントリー＆スタートシステム非装着車：CR2016

●

スマートエントリー＆スタートシステム装着車：CR1632

■

電子キーの電池が消耗していると

次のような状態になります。

●

スマートエントリー＆スタートシステム・ワイヤレス機能が作動しない

●

作動距離が短くなる

知識

警告

■

取りはずした電池と部品について

お子さまにさわらせないでください。
部品が小さいため、誤って飲み込むと、のどなどにつまらせ重大な傷害におよ
ぶか、最悪の場合死亡につながるおそれがあります。

注意

■

交換後、正常に機能させるために

次のことを必ずお守りください。

●

ぬれた手で電池を交換しない
錆の原因になります。

●

電池以外の部品に、ふれたり動かしたりしない

●

電極を曲げない

306

6-2. 簡単な点検・部品交換

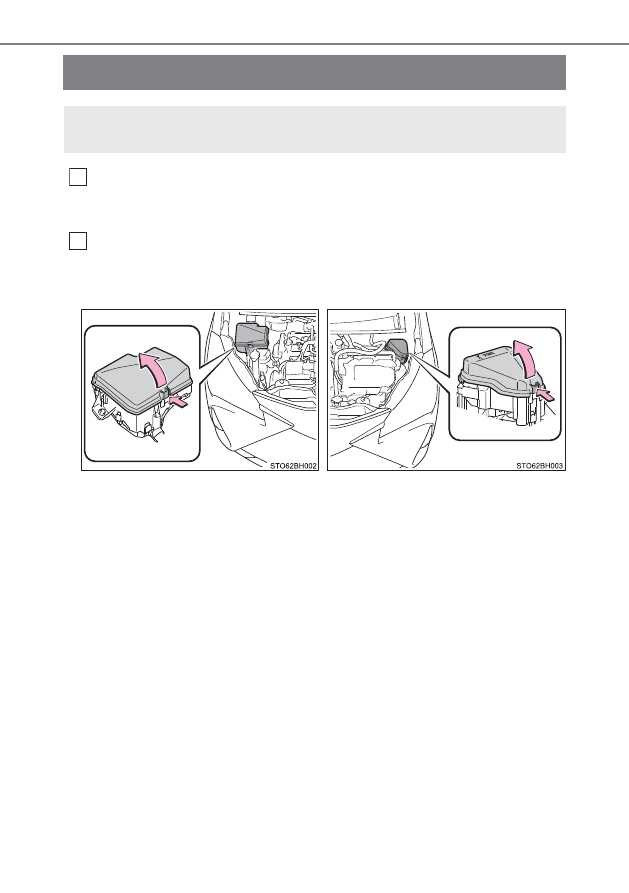

ヒューズの点検、交換

エンジンスイッチを “LOCK”（スマートエントリー& スタートシス
テム非装着車）またはパワースイッチを OFF（スマートエントリー &
スタートシステム装着車）にする

ヒューズボックスを開ける

ランプがつかないときや電気系統の装置が働かないときは、ヒューズ切
れが考えられます。ヒューズの点検を行ってください。

1

2

X

エンジンルーム（ヒューズボック
ス A）

X

エンジンルーム（ヒューズボッ
クス B）

ツメを押しながら、カバーを持ち上げる

307

6-2. 簡単な点検・部品交換

6

お手入れのしかた

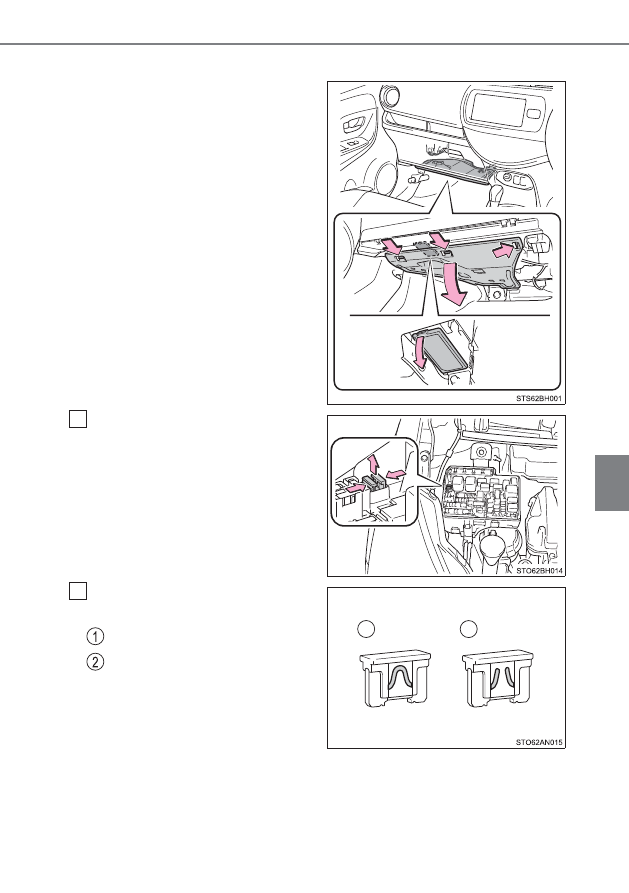

X

助手席足元

足元のカバーを取りはずし、ヒュー
ズボックスのカバーを取りはずす

ヒューズを引き抜く

ヒューズはずしでヒューズを引
き抜くことができます。

ヒューズが切れていないか点検
する

正常

ヒューズ切れ

ヒューズボックスの表示に従い、規
定容量のヒューズに交換します。

3

1

2

4

308

6-2. 簡単な点検・部品交換

■

ヒューズを交換したあと

●

交換してもランプ類が点灯しないときは、電球を交換してください。

（→ P. 309）

●

交換しても再度ヒューズが切れる場合は、トヨタ販売店で点検を受けてくださ
い。

■

補機バッテリーからの回路に過剰な負荷がかかると

配線が損傷を受ける前にヒューズが切れるように設計されています。

■

電球（バルブ）を交換するとき

この車両に指定されているトヨタ純正品のご使用をおすすめします。一部の電球
は過電流を防止する専用回路に接続されているため、この車両指定のトヨタ純正
品以外は使用できない場合があります。

知識

警告

■

車の故障や、車両火災を防ぐために

次のことをお守りください。
お守りいただかないと、車の故障や火災、けがをするおそれがあります。

●

規定容量以外のヒューズ、またはヒューズ以外のものを使用しないでくださ
い。

●

必ずトヨタ純正ヒューズか同等品を使用してください。

●

ヒューズやヒューズボックスを改造しないでください。

■

パワーコントロールユニット近くのヒューズボックスについて

高電圧部位・高電圧の配線が近くにあるため、絶対に点検・交換を行わないで
ください。
取り扱いを誤ると感電し、重大な傷害におよぶか、最悪の場合死亡につながる
おそれがあります。

注意

■

ヒューズを交換する前に

ヒューズが切れた原因が電気の過剰負荷だと判明したときは、トヨタ販売店で
点検を受けてください。

309

6

6-2. 簡単な点検・部品交換

お手入れのしかた

電球（バルブ）の交換

切れた電球の W（ワット）数を確認してください。（→ P. 414）

次に記載する電球は、ご自身で交換できます。電球交換の難易度は電球
によって異なります。部品が破損するおそれがあるので、トヨタ販売店
で交換することをおすすめします。

電球の用意

310

6-2. 簡単な点検・部品交換

■

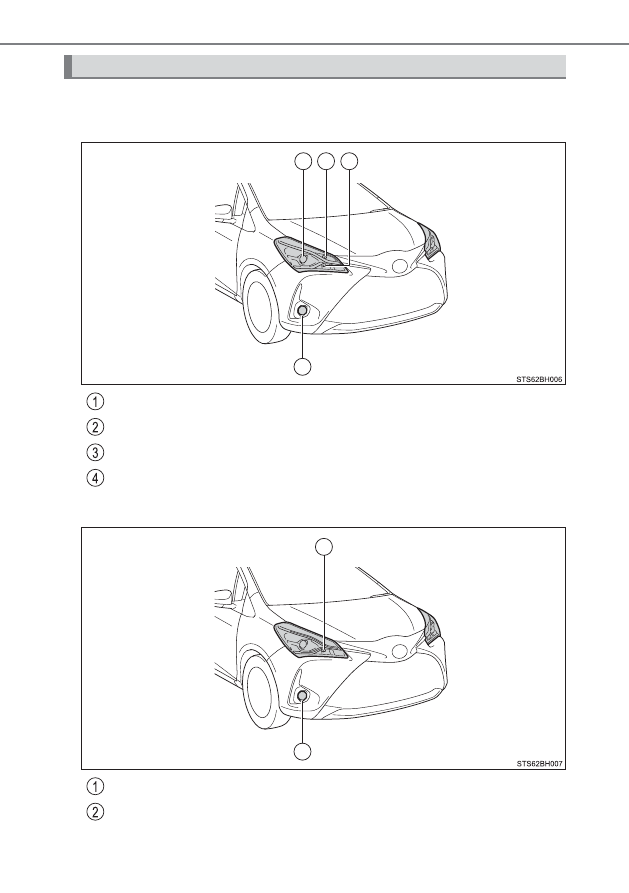

フロント

X

ハロゲンヘッドランプ装着車

ヘッドランプ

車幅灯

フロント方向指示灯／非常点滅灯

フロントフォグランプ

★

X

LED ヘッドランプ装着車

フロント方向指示灯／非常点滅灯

フロントフォグランプ

★

バルブ位置

4

2

1

3

2

1

★

：グレード、オプションなどにより、装備の有無があります。

311

6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

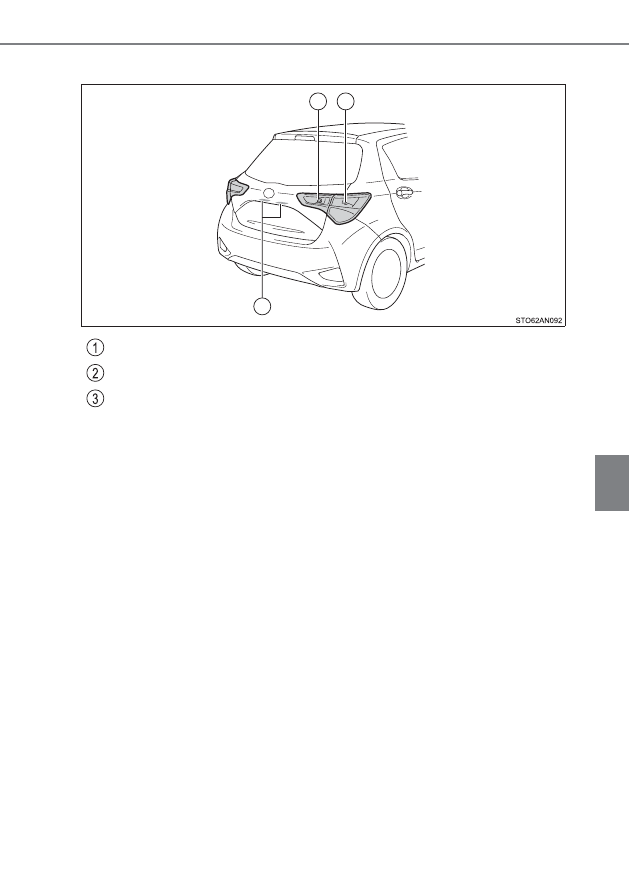

リヤ

後退灯

リヤ方向指示灯／非常点滅灯

番号灯

3

1

2

312

6-2. 簡単な点検・部品交換

ヘッドランプ、車幅灯、フロント方向指示兼非常点減灯はボンネットを
開けてから作業してください。

■

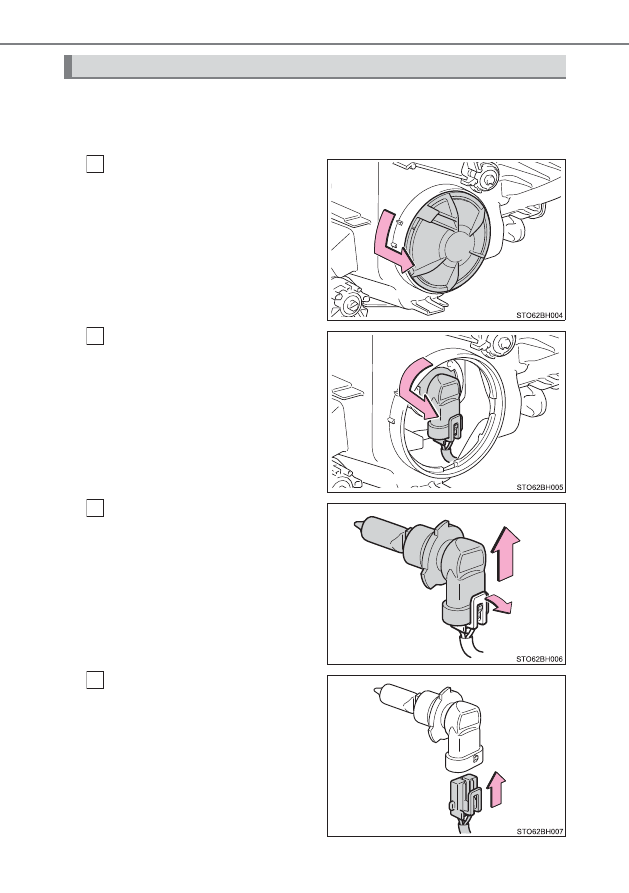

ヘッドランプ（ハロゲンヘッドランプ装着車）

カバーをまわして取りはずす

ソケットを取りはずす

コネクターを取りはずす

電球を交換し、コネクターを取
り付ける

電球交換のしかた

1

2

3

4

313

6-2. 簡単な点検・部品交換

6

お手入れのしかた

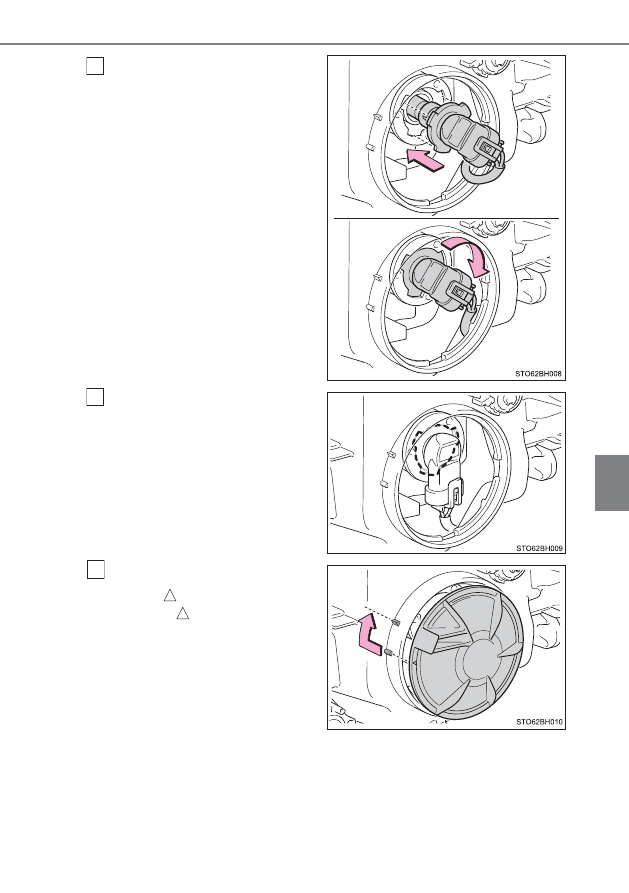

ソケットを取り付ける

取り付け部を電球のツメ（3ヶ所）
を合わせて挿し込み、右にまわして
固定します。

取り付け確認をする

ソケットを軽くゆさぶってぐらつき
がないことを確認し、いったんヘッ
ドランプを点灯させ、ソケットの取
り付け部からランプの光がもれてな
いことを目視確認してください。

カバーをまわして取り付ける

カバーの

を合わせて挿し込み、取

り付け部の

まで右にまわす

5

6

7

314

6-2. 簡単な点検・部品交換

■

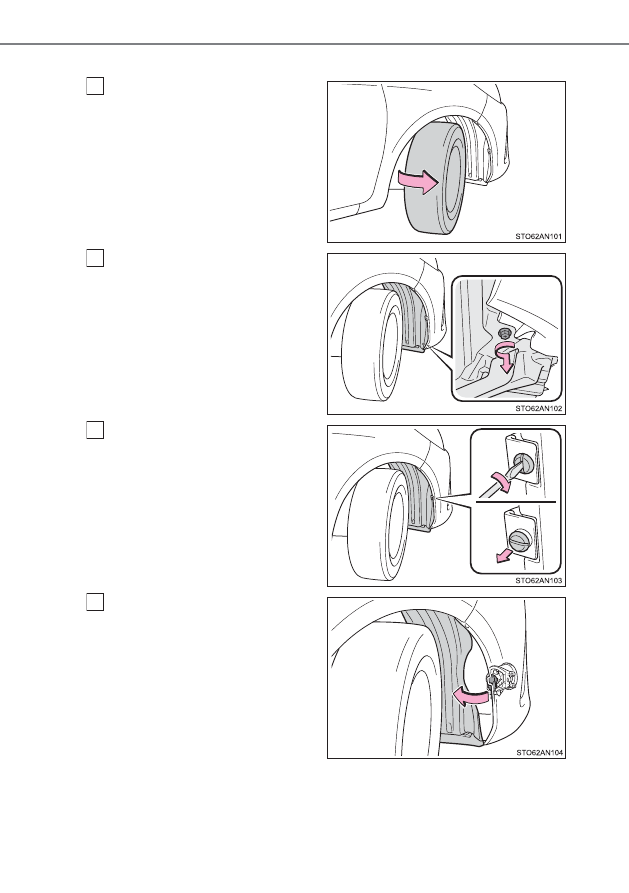

フロントフォグランプ

★

交換するランプの反対側へハ
ンドルをまわし、タイヤの向き
をかえる

バンパー外側のボルトをはず
す

フ ェ ン ダ ー ラ イ ナ ー リ テ ー
ナーを取りはずす

フェンダーライナーをめくる

★

：グレード、オプションなどにより、装備の有無があります。

1

2

3

4

315

6-2. 簡単な点検・部品交換

6

お手入れのしかた

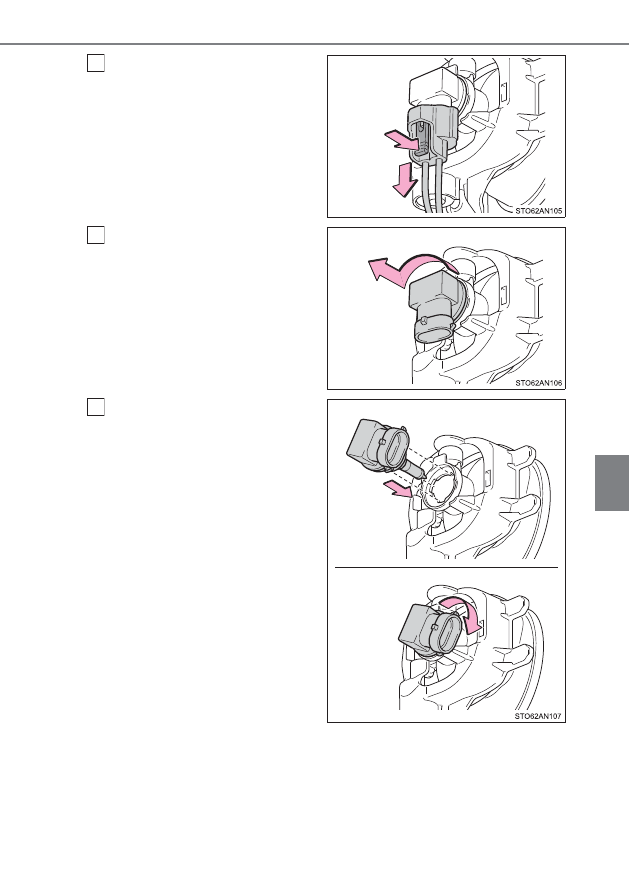

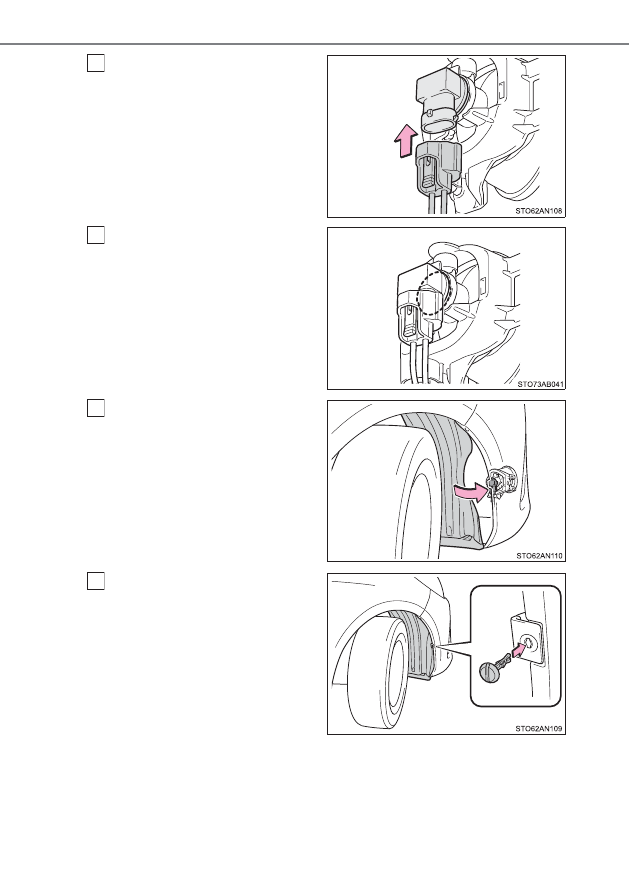

コネクターを取りはずす

ソケットを取りはずす

電球を交換し取り付ける

取り付け部と電球のツメ（3ヶ所）
を合わせて挿し込み、右にまわして
固定する。

5

6

7

316

6-2. 簡単な点検・部品交換

コネクターを取り付ける

取り付け確認をする

ソケットを軽くゆさぶってぐらつき
がないことを確認し、いったんフロ
ントフォグランプを点灯させ、ソ
ケットの取り付け部からランプの光
がもれてないことを目視確認してく
ださい。

フェンダーライナーを取り付
ける

フェンダーライナーの端がフロント
バンパーの内側になるように取り付
けます。

フ ェ ン ダ ー ラ イ ナ ー リ テ ー
ナーを取り付ける

8

9

10

11

317

6-2. 簡単な点検・部品交換

6

お手入れのしかた

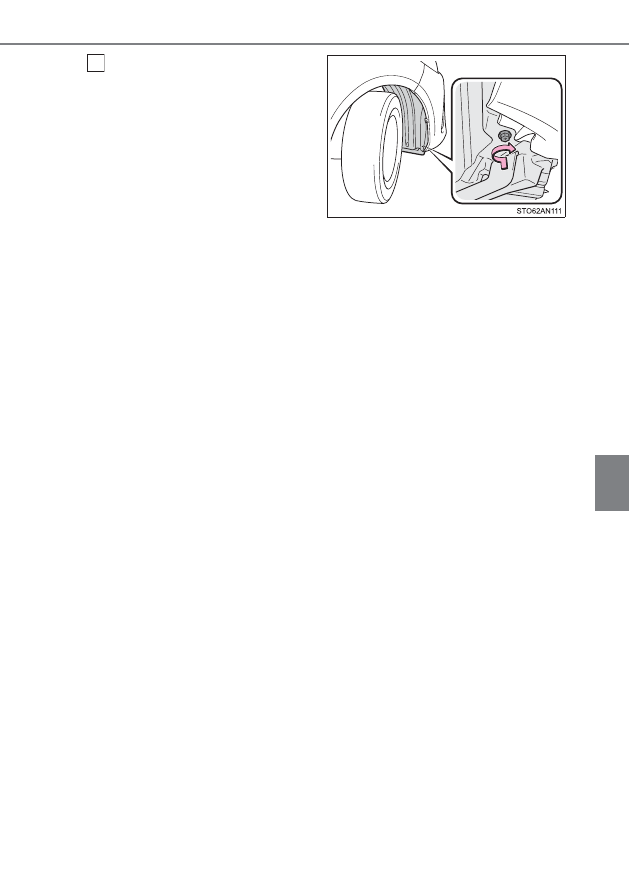

バンパー外側のボルトを取り
付ける

12

318

6-2. 簡単な点検・部品交換

■

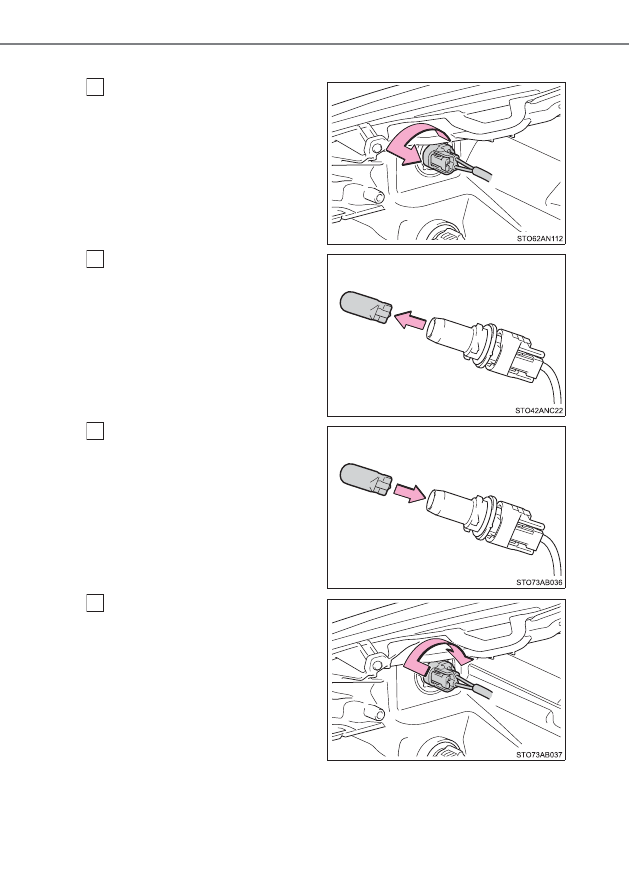

車幅灯（ハロゲンヘッドランプ装着車）

ソケットを取りはずす

電球を取りはずす

電球を交換し取り付ける

ソケットを取り付ける

1

2

3

4
