6-2. 簡単な点検・部品交換

お手入れのしかた

●

マイナスドライバー

●

小さいマイナスドライバー

●

リチウム電池

･ CR2016（スマートエントリー＆スタートシステム非装着車）
･ CR2032（スマートエントリー＆スタートシステム装着車）

■

スマートエントリー＆スタートシステム非装着車

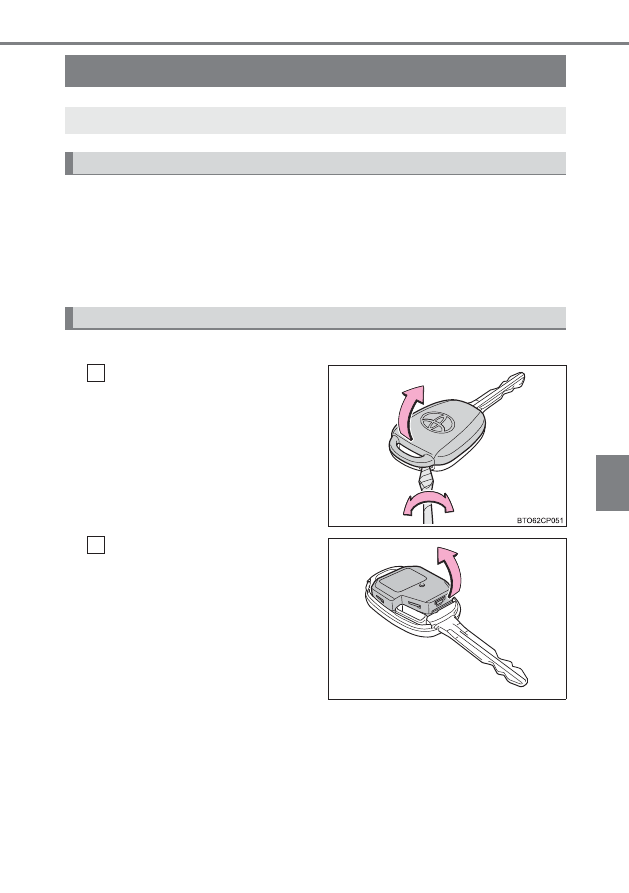

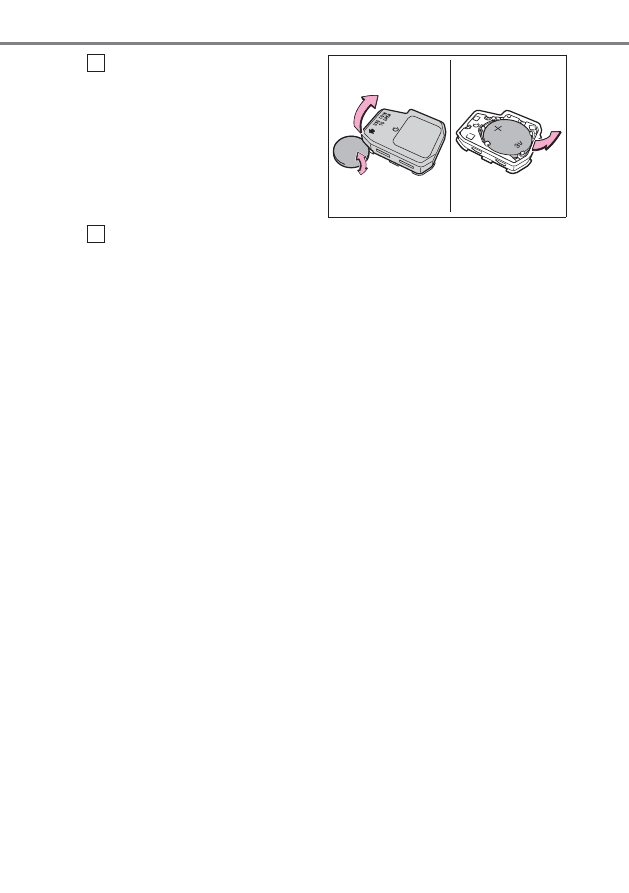

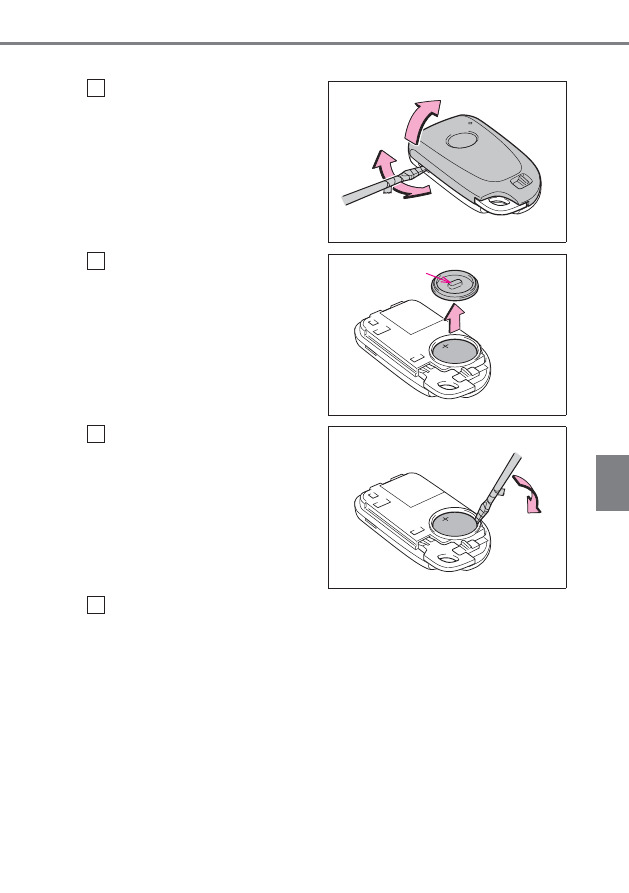

カバーをはずす

傷が付くのを防ぐため、マイナスド
ライバーの先端に布などを巻いて保
護してください。

ボタン側を下向きにしてカバーをは
ずしてください。上向きにするとボ
タンがはずれるおそれがあります。

モジュールを取りはずす

キーの電池交換

電池が消耗しているときは、新しい電池に交換してください。

用意するもの

電池交換のしかた

BTO62CU059

337

6-2. 簡単な点検・部品交換

お手入れのしかた

■

スマートエントリー＆スタートシステム装着車

カバーをはずす

傷が付くのを防ぐため、マイナスド
ライバーの先端に布などを巻いて保
護してください。

電池のフタをはずす

取っ手を引っ張り電池のフタを取り
はずします。

消耗した電池を取り出す

新しい電池は、＋極を上にして取り
付けます。

取り付けるときは、取りはずしたときと逆の手順で取り付ける

BTO62CU062a

BTO62CU363

取っ手

BTO62CU364

338

6-2. 簡単な点検・部品交換

■

リチウム電池の入手

電池はトヨタ販売店・時計店およびカメラ店などで購入できます。

●

スマートエントリー＆スタートシステム非装着車：CR2016

●

スマートエントリー＆スタートシステム装着車：CR2032

■

電子キーの電池が消耗していると

次のような状態になります。

●

スマートエントリー＆スタートシステム・ワイヤレス機能が作動しない

●

作動距離が短くなる

知識

警告

■

取りはずした電池と部品について

お子さまにさわらせないでください。
部品が小さいため、誤って飲み込むと、のどなどにつまらせ重大な傷害におよ
ぶか、最悪の場合死亡につながるおそれがあります。

注意

■

交換後、正常に機能させるために

次のことを必ずお守りください。

●

ぬれた手で電池を交換しない
錆の原因になります。

●

電池以外の部品に、ふれたり動かしたりしない

●

電極を曲げない

339

6-2. 簡単な点検・部品交換

お手入れのしかた

エンジンスイッチを“LOCK”

★

または OFF

★

にする

故障の状況から、点検すべきヒューズを「ヒューズの配置と負荷」

（oP. 341）で確認する

ヒューズボックスを開ける

ヒューズの点検・交換

ランプがつかないときや電気系統の装置が働かないときは、ヒューズ切
れが考えられます。ヒューズの点検を行ってください。

★

：グレード、オプションなどにより、装備の有無があります。

1
2

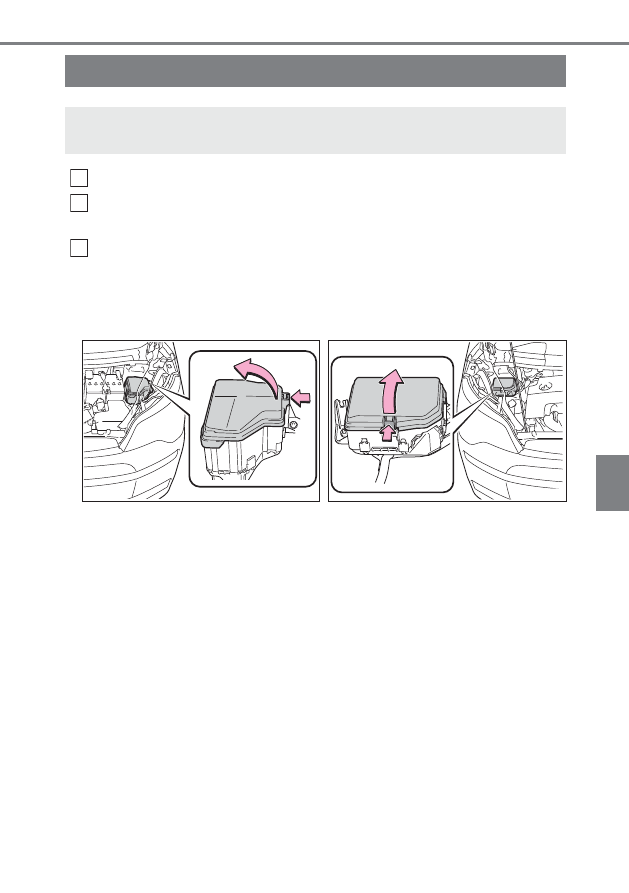

エンジンルーム（1）

ツメを押しながら、カバーを持ち
上げる

エンジンルーム（2）

ツメを押しながら、カバーを持
ち上げる

BTO62CV044

BTO62CV043

340

6-2. 簡単な点検・部品交換

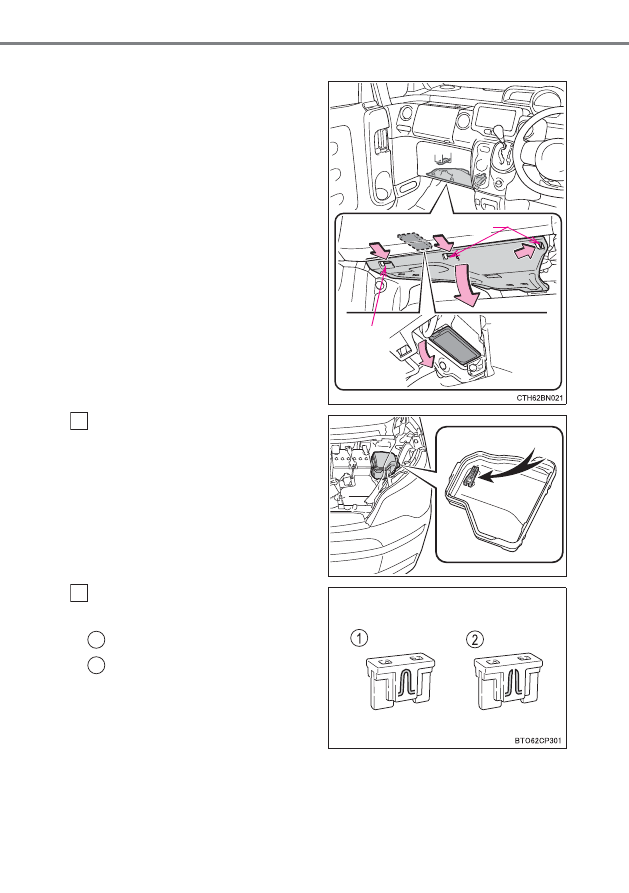

助手席足元

足元のカバーを取りはずし、
ヒューズボックスのカバーを取
りはずす

足元のカバーを取りはずすときは、
ツメを矢印の方向に確実に押し、ツ
メを解除しながら、カバー全体を下
に引きます。

ヒューズを引き抜く

ヒューズはずしでヒューズを引
き抜くことができます。

ヒューズが切れていないか点検
する

正常

ヒューズ切れ

ヒューズボックスの表示に従い、規
定容量のヒューズに交換します。

ツメ

BTO62CV045

1
2

341

6-2. 簡単な点検・部品交換

お手入れのしかた

■

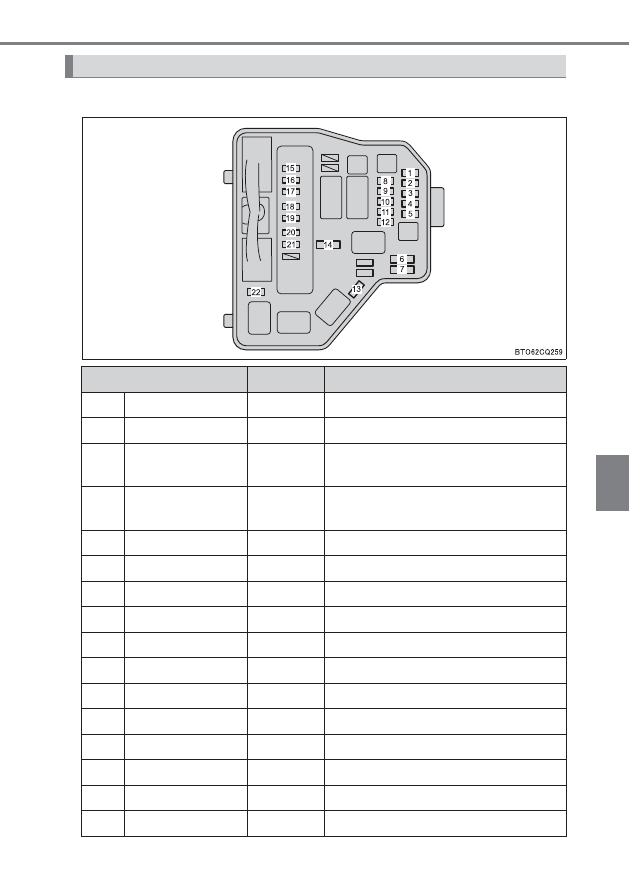

エンジンルーム（1）

ヒューズの配置と負荷

ヒューズ名称

アンペア数

ヒューズの受け持つ主な装置名称

ETCS

10A

EFI システム

HAZ

10A

非常点滅灯

AM2

7.5A

スマートエントリー＆スタートシステ
ム

ECU-B

7.5A

メーター、パワーウインドウ、オート
エアコン、Stop ＆ Start システム

ST2

30A

スターター、Stop ＆ Start システム

SPARE

―

※

なし

SPARE

―

※

なし

ICS

7.5A

充電システム

AMP

―

※

なし

D/L NO.2

―

※

なし

DOME

15A

室内灯、オーディオ

STR LOCK

20A

ステアリングロック

MIR-HTR

―

※

なし

SPARE

―

※

なし

EFI MAIN

20A

EFI システム

EFI NO.3

7.5A

EFI システム

342

6-2. 簡単な点検・部品交換

※

設定なしのため、ヒューズは入っておりません。

■

エンジンルーム（2）

※ 1

ハロゲンヘッドランプ装着車

※ 2

ディスチャージヘッドランプ装着車

※ 3

設定なしのため、ヒューズは入っておりません。

HORN

10A

ホーン

EFI NO.2

10A

EFI システム、Stop ＆ Start システム

IG2

10A

EFI システム

IGN

15A

EFI システム

MET

7.5A

メーター

ID/UP

7.5A

EFI システム

ヒューズ名称

アンペア数

ヒューズの受け持つ主な装置名称

ヒューズ名称

アンペア数

ヒューズの受け持つ主な装置名称

H-LP LH LO

10A

※ 1

左側ヘッドランプ（ロービーム）

15A

※ 2

H-LP RH LO

10A

※ 1

右側ヘッドランプ（ロービーム）

15A

※ 2

H-LP LH HI

10A

左側ヘッドランプ（ハイビーム）

H-LP RH HI

10A

右側ヘッドランプ（ハイビーム）

H-LP MAIN

―

※ 3

なし

S-HORN

―

※ 3

なし

EU-DRL

―

※ 3

なし

343

6-2. 簡単な点検・部品交換

お手入れのしかた

■

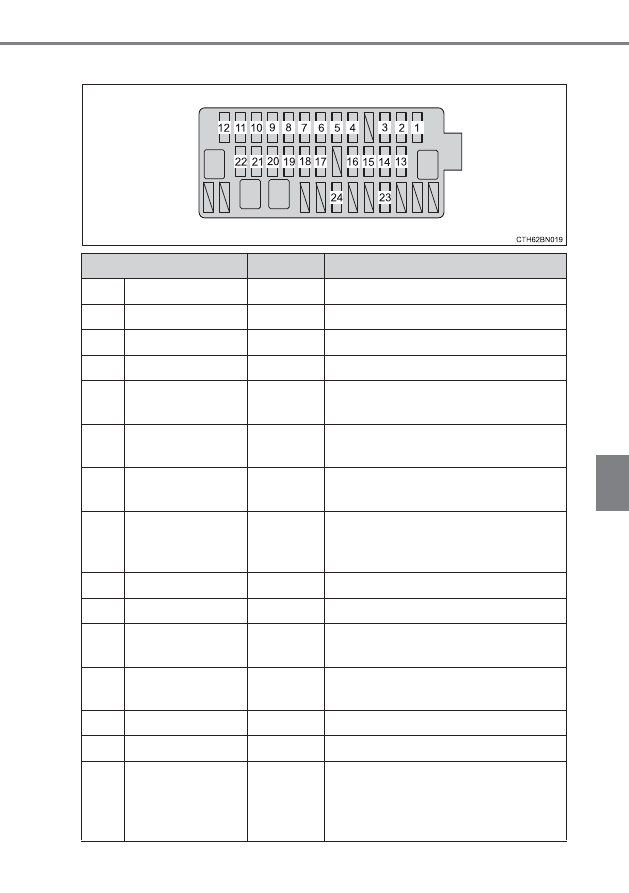

助手席足元

ヒューズ名称

アンペア数

ヒューズの受け持つ主な装置名称

WIPER RR

15A

リヤワイパー

WIPER

20A

フロントワイパー

WASHER

15A

ウォッシャー

STRG-HTR

15A

ステアリングヒーター

GAUGE

10A

後退灯、EFI システム、4WD システ
ム、シフトロックシステム

A/C

7.5A

マニュアルエアコン、オートエアコン、
フロントワイパーデアイサー

ECU-IG NO.2

VSC、Stop ＆ Start システム、オー
トレベリングシステム

ECU-IG NO.1

メインボデー ECU、冷却ファン、電動
パワーステアリング、PCS（プリク
ラッシュセーフティシステム）

DOOR P

20A

パワーウインドウ

DOOR R/R

20A

パワーウインドウ

PANEL

メーター照明、スイッチ照明、ステア
リングスイッチ

TAIL NO.2

10A

車幅灯、尾灯、番号灯、手動光軸調整
ダイヤル、EFI システム

FOG FR

7.5A

未使用

AM1

7.5A

エンジンスイッチ

STOP

7.5A

EFI システム、スマートエントリー＆
スタートシステム、VSC、制動灯、ハ
イマウントストップランプ、シフト
ロックシステム

344

6-2. 簡単な点検・部品交換

■

ヒューズを交換したあとは

●

交換してもランプ類が点灯しないときは、電球を交換してください。

（oP. 346）

●

交換しても再度ヒューズが切れる場合は、トヨタ販売店で点検を受けてくださ
い。

■

バッテリーからの回路に過剰な負荷がかかると

配線が損傷を受ける前にヒューズが切れるように設計されています。

■

電球（バルブ）を交換するとき

この車両に指定されているトヨタ純正品のご使用をおすすめします。一部の電球
は過電流を防止する専用回路に接続されているため、この車両指定のトヨタ純正
品以外は使用できない場合があります。

FOG RR

7.5A

未使用

OBD

7.5A

ダイアグノーシスコネクタ

D/L

25A

ドアロック

ACC

メインボデー ECU、電動ドアミラー、
シフトロックシステム

CIG

15A

アクセサリーソケット

DOOR

20A

パワーウインドウ

DOOR R/L

20A

パワーウインドウ

S-HTR

10A

シートヒーター

4WD

7.5A

4WD システム

知識

警告

■

車の故障や、車両火災を防ぐために

次のことをお守りください。
お守りいただかないと、車の故障や火災、けがをするおそれがあります。

●

規定容量以外のヒューズ、またはヒューズ以外のものを使用しないでくださ
い。

●

必ずトヨタ純正ヒューズか同等品を使用してください。

●

ヒューズやヒューズボックスを改造しないでください。

ヒューズ名称

アンペア数

ヒューズの受け持つ主な装置名称

346

6-2. 簡単な点検・部品交換

切れた電球の W（ワット）数を確認してください。（oP. 434）

■

フロント

ハロゲンヘッドランプ装着車

電球（バルブ）の交換

次に記載する電球は、ご自身で交換できます。電球交換の難易度は電球
によって異なります。部品が破損するおそれがあるので、トヨタ販売店
で交換することをおすすめします。

電球の用意

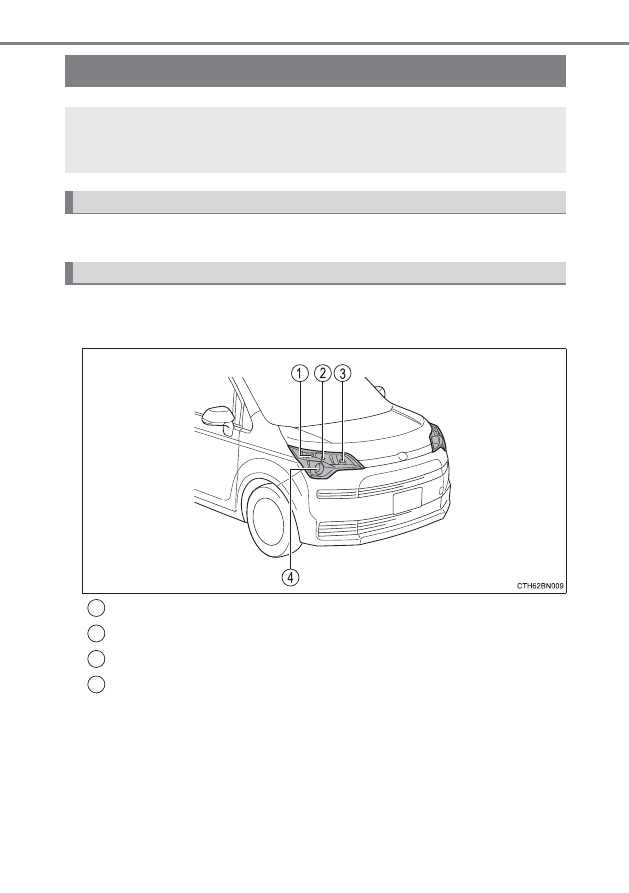

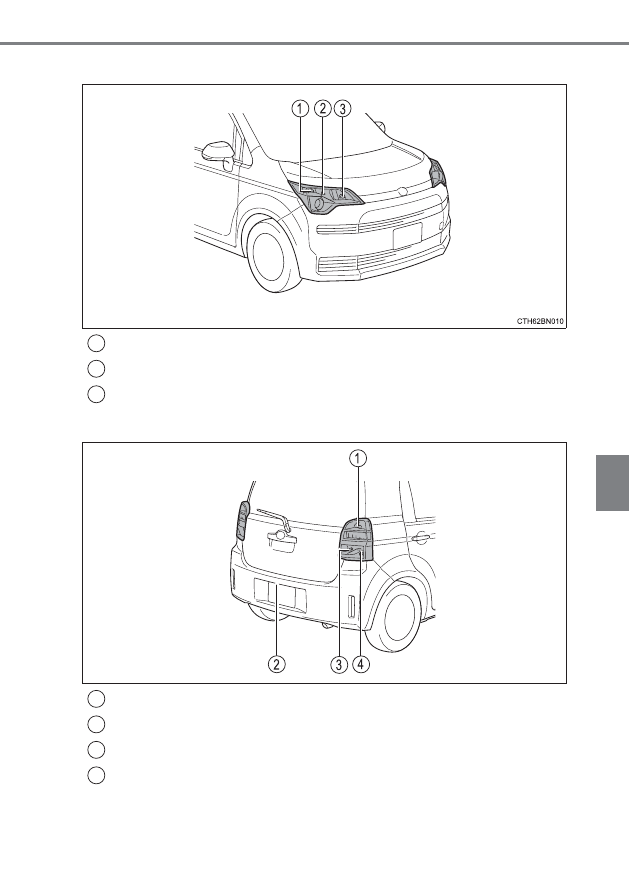

バルブ位置

車幅灯

ヘッドランプハイビーム

フロント方向指示灯／非常点滅灯

ヘッドランプロービーム

1
2
3
4

347

6-2. 簡単な点検・部品交換

お手入れのしかた

ディスチャージヘッドランプ装着車

■

リヤ

車幅灯

ヘッドランプハイビーム

フロント方向指示灯／非常点滅灯

1
2
3

BTO62CV003

尾灯

番号灯

後退灯

リヤ方向指示灯／非常点滅灯

1
2
3
4

349

6-2. 簡単な点検・部品交換

お手入れのしかた

■

ヘッドランプロービーム（ハロゲンヘッドランプ装着車）

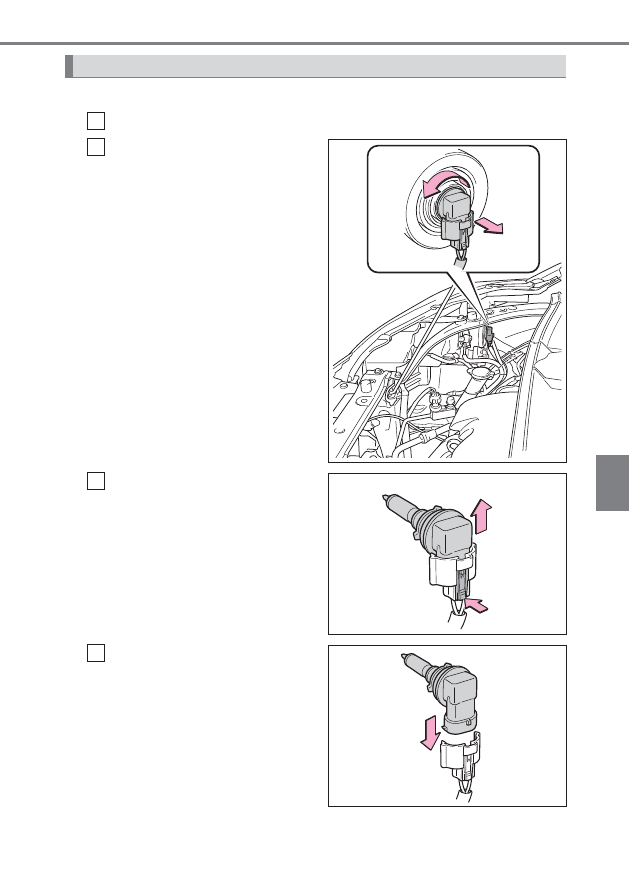

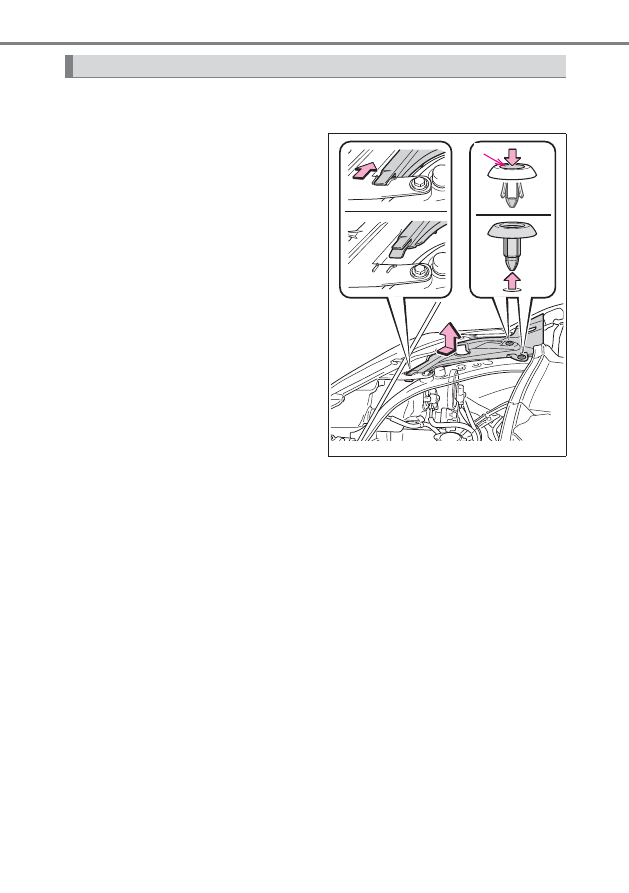

ボンネットを開けて、カバーをはずす（oP. 348）

ソケットをまわして取りはず
す

コネクタのツメを押し、電球を
取りはずす

電球を交換し、コネクタを取り
付ける

電球交換のしかた

BTO62CV004

BTO62CV005

BTO62CV006

350

6-2. 簡単な点検・部品交換

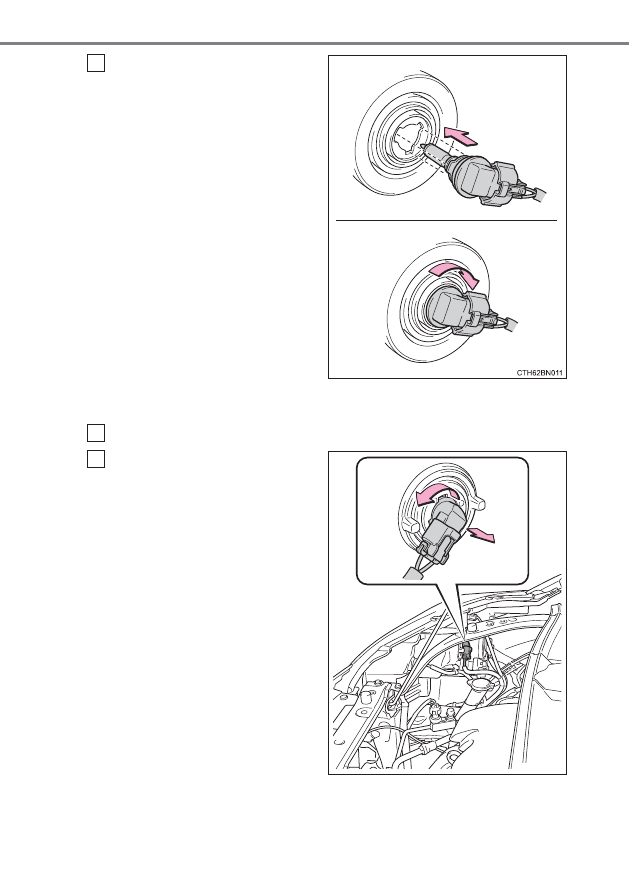

ソケットをまわして固定する

取り付け部と電球のツメ（3ヶ所）
をあわせて挿し込みます。

ソケットを取り付けたあとは、いっ
たんヘッドランプを点灯させ、バル
ブの取り付け部からランプの光がも
れていないことを目視確認してくだ
さい。

■

ヘッドランプハイビーム

ボンネットを開けて、カバーをはずす（oP. 348）

ボンネットを開けて、ソケット
をまわして取りはずす

BTO62CV008
