319

8-1. まず初めに

8

万一の場合には

警告

■

発炎筒を使用してはいけない場所

次の場所では、発炎筒を使用しないでください。
煙で視界が悪くなったり、引火するおそれがあるため危険です。

●

トンネル内

●

ガソリンなど可燃物の近く

■

発炎筒の取り扱いについて

次のことを必ずお守りください。
お守りいただかないと、重大な傷害を受けるおそれがあり危険です。

●

使用中は、発炎筒を顔や体に向けたり、近付けたりしない

●

発炎筒は、お子さまにさわらせない

320

8-1. まず初めに

車両を緊急停止するには

ブレーキペダルを両足でしっかりと踏み続ける

ブレーキペダルをくり返し踏まないでください。通常より強い力が必要となり、制
動距離も長くなります。

シフトレバーを N に入れる

X

シフトレバーが N に入った場合

減速後、車を安全な道路脇に停める

エンジンを停止する

X

シフトレバーが N に入らない場合

ブレーキペダルを両足で踏み続け、可能な限り減速させる

スマートエントリー＆スタート
システム非装着車：エンジンス
イッチを“ ACC ”にして、エン
ジンを停止する

スマートエントリー＆スタート
システム装着車：エンジンスイッ
チを 2 秒以上押し続けるか、素
早く 3 回以上連続で押してエン
ジンを停止する

車を安全な道路脇に停める

万一、車が止まらなくなったときの非常時のみ、次の手順で車両を停止
させてください。

1

2

3
4

3
4

2 秒以上押すまたは
3 回以上連続で押す

5

321

8-1. まず初めに

8

万一の場合には

■

エンジンを再始動するには（スマートエントリー＆スタートシステム装着車）

走行時のエンジン緊急停止後にエンジンを再始動するには、シフトレバーを N に
してからエンジンスイッチを押します。

知識

警告

■

走行中にやむを得ずエンジンを切るときは

●

ブレーキの効きが悪くなると共にハンドルが重くなるため、車のコントロール
がしにくくなり危険です。エンジンを停止する前に、十分に減速するようにし
てください。

●

スマートエントリー＆スタートシステム非装着車：キーを抜くとハンドルが
ロックされるため、キーは絶対に抜かないでください。

322

8-2. 緊急時の対処法

けん引について

次の場合は、駆動系の故障が考えられるため、トヨタ販売店または専門
業者へご連絡ください。

●

エンジンはかかるが車が動かない

●

異常な音がする

けん引は、できるだけトヨタ販売店または専門業者にご依頼ください。

その場合は、レッカー車または、車両運搬車を使用することをおすすめ
します。

やむを得ず他車にロープでけん引してもらう場合は、車両積載車までの
移動など、できるだけ短距離にとどめてください。

けん引の前に販売店への連絡が必要な状況

323

8-2. 緊急時の対処法

8

万一の場合には

鎖やケーブルなどを使用して車両
を固縛する場合は図に黒く示す角
度が 45°になるように固縛する

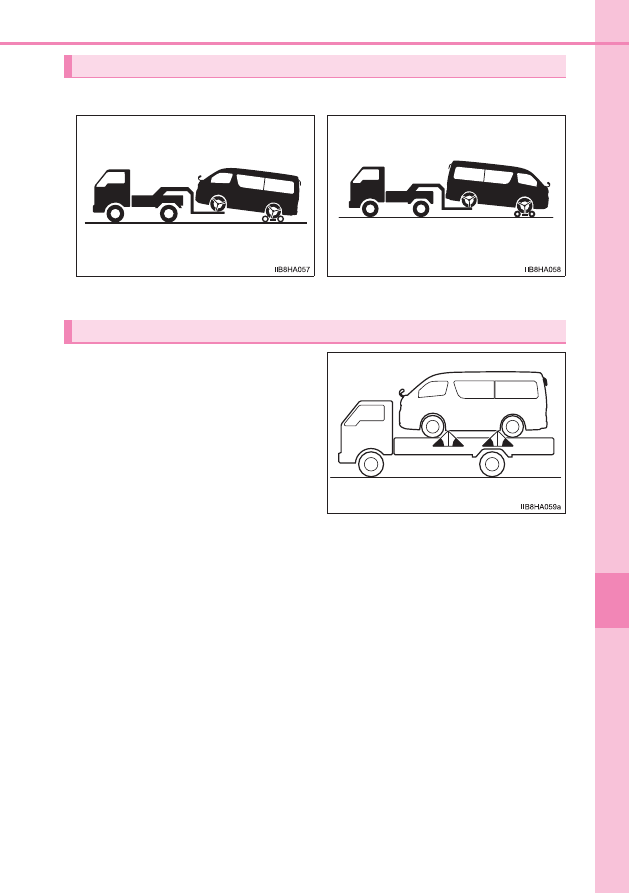

レッカー車でけん引するとき

X

前向きにけん引するときは

X

うしろ向きにけん引するときは

台車を使用して後輪を持ち上げる

台車を使用して前輪を持ち上げる

車両運搬車を使用するとき

324

8-2. 緊急時の対処法

けん引フックを取り出す（→ P. 344, 346）

マイナスドライバーを使ってフ
タをはずす

傷が付くのを防ぐため、マイナスドラ
イバーの先端に布などを巻いて保護し
てください。

けん引フックを穴に挿し込んで
まわし、軽く締める

ホイールナットレンチや金属の
固い棒などを使い確実に取り付
ける

車体に傷が付かないようにロープをけん引フックにかける

車体に傷が付かないように注意してください。また、前進方向でけん引してくださ
い。

他車にけん引してもらうとき

1
2

3

4

5

325

8-2. 緊急時の対処法

8

万一の場合には

ロープの中央に白い布を付ける

布の大きさ：
0.3m 平方（30cm × 30cm）以上

運転者はけん引される車両に乗り、エンジンをかける

スマートエントリー＆スタートシステム非装着車：エンジンがかからないときは、
エンジンスイッチを“ ON ”にしてください。

スマートエントリー＆スタートシステム装着車：エンジンがかからないときは、エ
ンジンスイッチをイグニッション ON モードにしてください。

けん引される車両のシフトレバーを N にしてから、パーキングブレー
キを解除する

けん引中は、ロープがたるまないよう、減速時なども前の車の速度に合わせてくだ
さい。

シフトレバーがシフトできないときは：→ P. 166

■

けん引フックの使用目的

けん引フックはけん引してもらうときに使うものであり、他車をけん引するため
のものではありません。

■

他車にけん引してもらうときに

エンジンが停止しているとブレーキの効きが悪くなったり、ハンドル操作が通常
より重くなったりします。

■

ホイールナットレンチについて

工具袋に搭載されています。（→ P. 344）

25m 以内

5m 以内

けん引方向

白い布

6

知識

7

8

326

8-2. 緊急時の対処法

■

リーフスプリングについて

リーフスプリングは、自車より軽い車をやむ
を得ず一般路上でロープによりけん引する
ときに使用することができます。ロープは図
に示す箇所にかけてください。

警告

次のことを必ずお守りください。
お守りいただかないと、重大な傷害におよぶか、最悪の場合死亡につながるおそ
れがあります。

■

レッカー車でけん引するとき

X

FR 車

リーフスプリング

必ず 4 輪とも持ち上げた状態で運搬してく
ださい。タイヤが地面に着いた状態でけん
引すると、駆動系部品が破損したり、車の
向きが変わり事故につながったりするおそ
れがあります。

X

4WD 車

必ず 4 輪とも持ち上げた状態で運搬してく
ださい。タイヤが地面に着いた状態でけん
引すると、駆動系部品が破損したり車が台
車から飛び出したりするおそれがありま
す。

327

8-2. 緊急時の対処法

8

万一の場合には

警告

■

他車にけん引してもらうときの運転について

●

けん引フックやロープに過剰な負荷をかける急発進などを避けてください。
けん引フックやロープが破損し、その破片が周囲の人などにあたり、重大な傷
害を与えるおそれがあります。

●

エンジンスイッチを“  LOCK  ”（スマートエントリー＆スタートシステム非
装着車）または、OFF（スマートエントリー＆スタートシステム装着車）に
しないでください。
ハンドルがロックされ、ハンドル操作ができなくなるおそれがあります。

■

けん引フックを車両に取り付けるとき

指定の位置にしっかりと取り付けてください。
指定の位置にしっかり取り付けていないと、けん引時にフックがはずれるおそ
れがあります。

■

やむを得ず他車をけん引するときは

図のようなリーフスプリング付きの車両
は、図に示す部分でのけん引は絶対にしな
いでください。

328

8-2. 緊急時の対処法

注意

■

レッカー車でけん引するとき

■

車両運搬車に車を固縛するとき

ケーブル等を過度に締め付けすぎないでください。車両の損傷につながるおそ
れがあります。

車両の損傷を防ぐために図のようなレッ
カー車ではけん引しないでください。

329

8-2. 緊急時の対処法

8

万一の場合には

注意

■

駆動系部品の損傷を防ぐために

●

他車にけん引してもらうときは次のことを必ずお守りください。

･ ワイヤーロープは使用しない
･ 速度 30km/h 以下、距離 80km 以内でけん引する
･ 前進方向でけん引する
･ サスペンション部などにロープをかけない

●

この車両で他車やボート（トレーラー）などをけん引しないでください。

■

長い下り坂でけん引するときは

レッカー車で 4 輪とも持ち上げた状態でけん引してください。レッカー車でけ
ん引しないと、ブレーキが過熱し効きが悪くなるおそれがあります。

■

リーフスプリングについて

やむを得ない場合以外は使用しないでください。装置の変形や車両の損傷など
につながるおそれがあります。

330

8-2. 緊急時の対処法

フューエルポンプシャットオフシステム

システムが作動したあと、エンジンを始動するには、次の手順に従って
ください。

X

スマートエントリー＆スタートシステム非装着車

エンジンスイッチを“ ACC ”または“ LOCK ”にする

エンジンを再始動する

X

スマートエントリー＆スタートシステム装着車

エンジンスイッチをアクセサリーモードまたは OFF にする

エンジンを再始動する

エンジン停止時および SRS エアバッグ作動時は、フューエルポンプ
シャットオフシステムが作動し、燃料供給を停止し、燃料もれを最小限
に抑えます。

システム作動後にエンジンを再始動するには

注意

■

エンジンを始動する前に

車両下をよく確認してください。
地面に燃料もれを見つけた場合は、燃料システムに損傷があり、修理する必要
があります。その場合はエンジンを再始動しないでください。

1
2

1
2

331

8

万一の場合には

8-2. 緊急時の対処法

警告灯がついたときは

警告灯が点灯または点滅したままの場合は、落ち着いて次のように対処
してください。点灯・点滅しても、その後消灯すれば異常ではありませ
ん。ただし、同じ現象が再度発生した場合は、トヨタ販売店で点検を受
けてください。

警告灯・警告ブザー一覧

警告灯

警告灯名・警告内容・対処方法

ブレーキ警告灯（警告ブザー

※ 1

）

･ ブレーキ液の不足
･ ブレーキ系統の異常

パーキングブレーキが解除されていないときも点灯
します。
解除後、消灯すれば正常です。

→ ただちに安全な場所に停車し、トヨタ販売店へ連絡して

ください。走行を続けると危険です。

充電警告灯

充電系統の異常

→ ただちに安全な場所に停車し、トヨタ販売店へ連絡して

ください。

エンジン警告灯

･ エンジン電子制御システムの異常
･ 電子制御スロットルの異常
･ オートマチックトランスミッション電子制御システ

ムの異常

→ ただちにトヨタ販売店で点検を受けてください。

SRS エアバッグ／プリテンショナー警告灯

･ SRS エアバッグシステムの異常
･ プリテンショナー付シートベルトシステムの異常

→ ただちにトヨタ販売店で点検を受けてください。

ABS 警告灯

･ ABS の異常
･ ブレーキアシストの異常

→ ただちにトヨタ販売店で点検を受けてください。

332

8-2. 緊急時の対処法

★

：グレード、オプションなどにより、装備の有無があります。

警告灯

警告灯名・警告内容・対処方法

ヘッドランプオートレべリング警告灯

★

自動光軸調整システムの異常

→ ただちにトヨタ販売店で点検を受けてください。

LED ヘッドランプ警告灯

★

LED ヘッドランプの異常
異常時は LED ヘッドランプは点灯しませんが、故障の
状況によっては、点灯できる場合があります。

→ ただちにトヨタ販売店で点検を受けてください。

半ドア警告灯（警告ブザー

※ 2

）

いずれかのドアが確実に閉まっていない

→ 全ドアを閉める

燃料残量警告灯

燃料の残量が約 10.5 L 以下になった

→ 燃料を補給する

運転席／助手席

★

シートベルト非着用警告灯

（警告ブザー

※ 3

）

運転席・助手席シートベルトの非着用

→ シートベルトを着用する

マスターウォーニング

★

システムの異常時にブザーと共に点灯・点滅し、マルチ
インフォメーションディスプレイ上に警告メッセージ
を表示します。

→ P. 335

ブレーキオーバーライドシステム警告灯

警告灯が点灯した場合：
アクセルペダルとブレーキペダルが同時に踏まれてブ
レーキオーバーライドシステムが作動した（→ P. 144）

→ アクセルペダル、またはブレーキペダルから足を離して

ください。

警告灯が点滅した場合：
ブレーキオーバーライドシステムの異常

→ ただちにトヨタ販売店で点検を受けてください。

油量警告灯

エンジンオイル量の不足

→ エンジンオイルを補給してください。

333

8-2. 緊急時の対処法

8

万一の場合には

※ 1

パーキングブレーキ未解除走行時警告ブザー：
パーキングブレーキを解除しないまま車を発進させ、車速が約 5km/h 以上
になると、警告ブザーが鳴ります。
警告ブザーが鳴ったときは、パーキングブレーキを解除してください。
ブレーキ警告ブザー：
ブレーキ液が不足しているときに、車速が約 5km/h 以上になると、警告ブ
ザーが鳴ります。

※ 2

半ドア走行時警告ブザー：
いずれかのドアが確実に閉まっていない状態で走行し、車速が約 5km/h 以
上になると、警告ブザーが鳴ります。

※ 3

運転席／助手席

★

シートベルト非着用警告ブザー：

運転席／助手席シートベルト非着用のまま車速が約 20km/h 以上になると
警告ブザーが 1 回鳴ります。その後も運転席・助手席シートベルトを非着用
のまま 24 秒を経過すると、30 秒間断続的に鳴り、さらにブザーの音がか
わり 90 秒間鳴ります。

油圧警告灯（警告ブザー）

エンジンオイルの圧力異常

→ ただちに安全な場所に停車し、トヨタ販売店へ連絡して

ください。

スマートエントリー＆スタートシステム表示灯（警告ブ
ザー）

★

マルチインフォメーションディスプレイの警告表示を
もとに適切に対処してください。

→ P. 338

スリップ表示灯

･ VSC の異常
･ TRC の異常
･ ヒルスタートアシストコントロールシステムの異常
VSC・TRC システムの作動時は点滅します。

→ ただちにトヨタ販売店で点検を受けてください。

警告灯

警告灯名・警告内容・対処方法

★

： グレード、オプションなどにより、装備の有無があります。

334

8-2. 緊急時の対処法

■

シートベルト非着用警告灯の乗員検知センサーの作動について

●

乗員がいなくても、シートに荷物などを置くと、センサーが重量を検知して警
告灯が点滅することがあります。

●

座布団などを敷くと、センサーが乗員を検知せず警告灯が作動しないことがあ
ります。

■

警告ブザーについて

状況によっては、外部の騒音やオーディオの音などにより、ブザー音が聞こえな
い場合があります。

知識

警告

■

ABS 警告灯とブレーキ警告灯が同時に点灯したときは

ただちに安全な場所に停車し、トヨタ販売店にご連絡ください。
ABS またはブレーキアシストシステムに異常が発生しているだけでなく、強め
のブレーキの際に車両が不安定になるおそれがあり、重大な傷害におよぶか、
最悪の場合死亡につながるおそれがあります。
