303

7-2. 簡単な点検・部品交換

7

お手入れのしかた

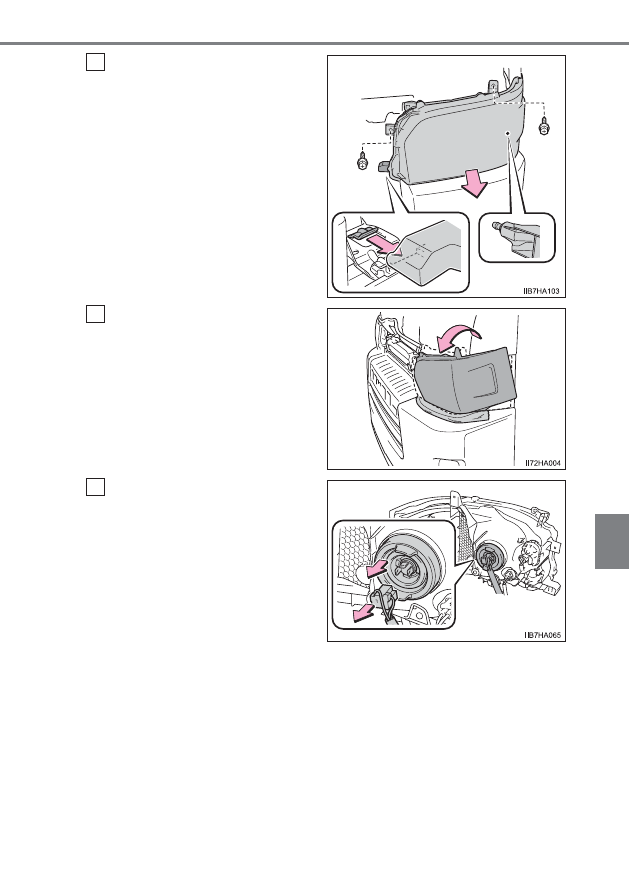

ネジ（2 本）をはずし、ヘッド
ランプ本体を手前に引いて各
部の固定をはずす

ヘッドランプ本体を回転させ
ながら取りはずす

コネクターとゴムカバーを取
りはずす

4

5

6

304

7-2. 簡単な点検・部品交換

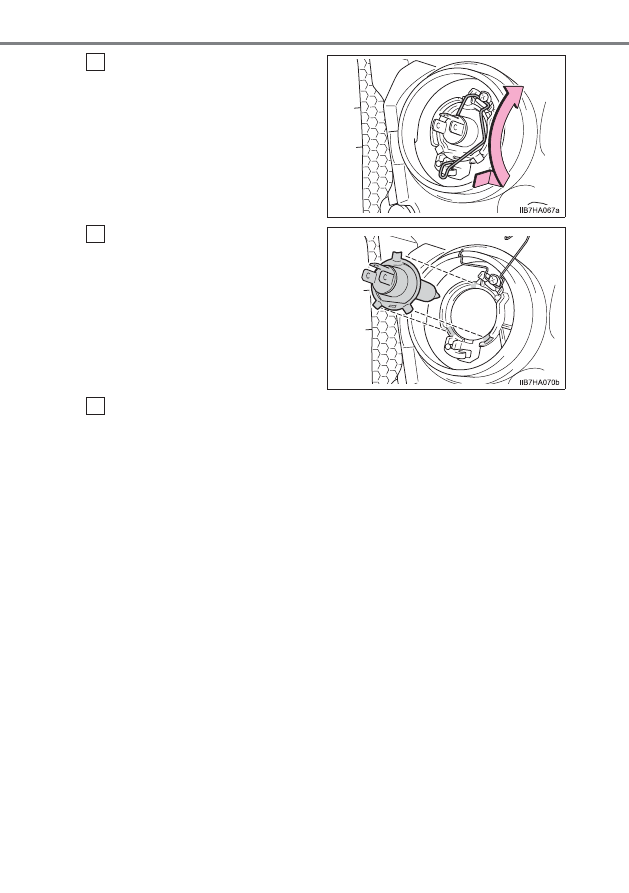

止め金をはずす

電球を取りはずす

取り付けるときは、取りはずしたときと逆の手順で取り付ける

7

8

9

305

7-2. 簡単な点検・部品交換

7

お手入れのしかた

■

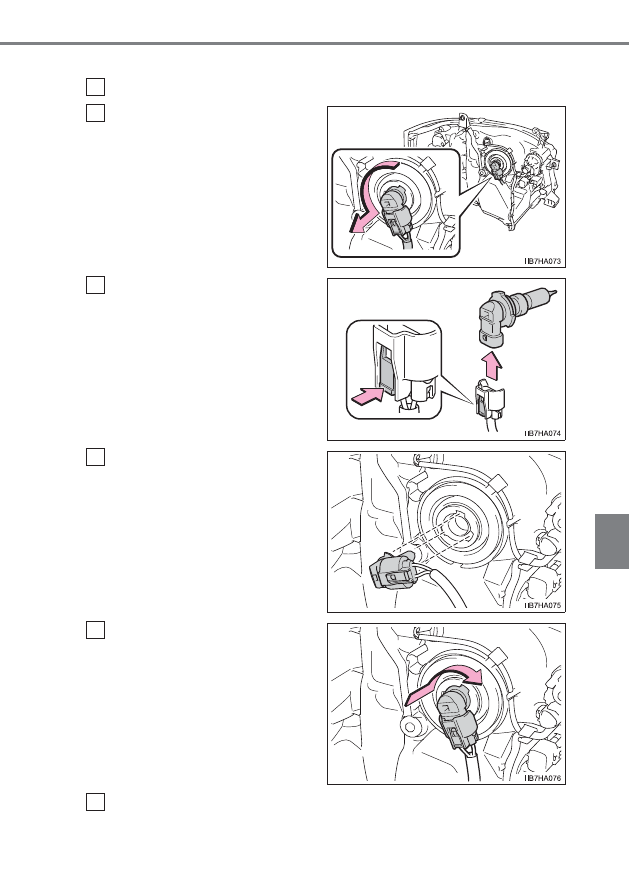

ヘッドランプ ハイビーム（LED ヘッドランプ装着車）

ヘッドランプ本体を取りはずす（→ P. 302）

ソケットを取りはずす

電球を取りはずす

電球を交換し、ソケットを取り
付ける

取り付け部と電球のツメ （3 か所）
を合わせて挿し込みます。

ソケットをまわして固定する

ソケットを軽くゆさぶってぐらつき
がないことを確認し、いったんヘッ
ドランプを点灯させ、ソケットの取
り付け部からランプの光がもれてい
ないことを目視確認してください。

ヘッドランプ本体を取り付ける

1
2

3

4

5

6

306

7-2. 簡単な点検・部品交換

■

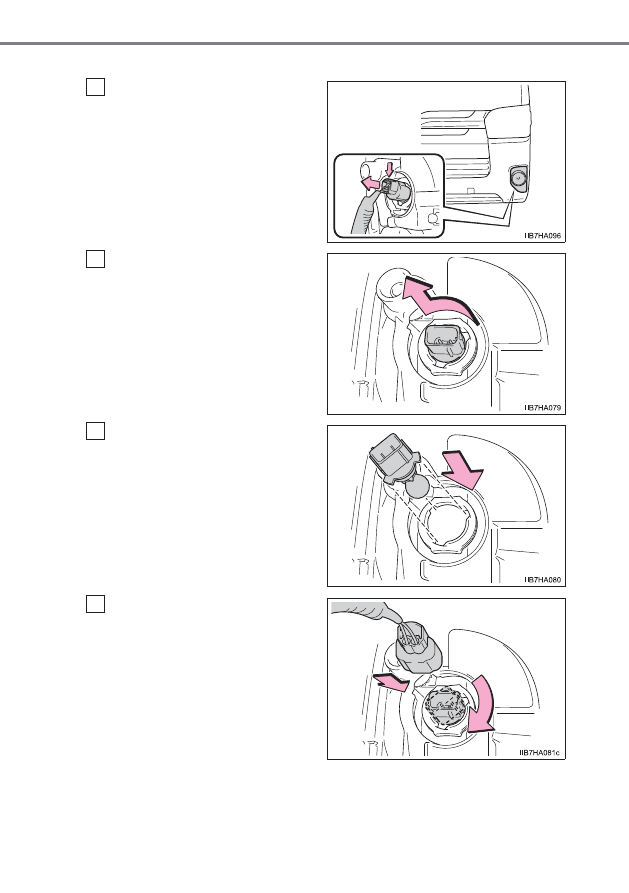

フロントフォグランプ

★

コネクターを取りはずす

電球を取りはずす

新しい電球を取り付ける

取り付け部と電球のツメ （3 か所）
を合わせて挿し込みます。

電球をまわして固定し、コネク
ターを取り付ける

電球を軽くゆさぶってぐらつきがな
いことを確認し、いったんフロント
フォグランプを点灯させ、電球の取
り付け部からランプの光がもれてい
ないことを目視確認してください。

★

：グレード、オプションなどにより、装備の有無があります。

1

2

3

4

307

7-2. 簡単な点検・部品交換

7

お手入れのしかた

■

車幅灯

ヘッドランプ本体を取りはずす（→ P. 302）

ソケットを取りはずす

電球を取りはずす

取り付けるときは、取りはずしたときと逆の手順で取り付ける

1
2

X

ハロゲンヘッドランプ装着車

X

LED ヘッドランプ装着車

3

X

ハロゲンヘッドランプ装着車

X

LED ヘッドランプ装着車

4

308

7-2. 簡単な点検・部品交換

■

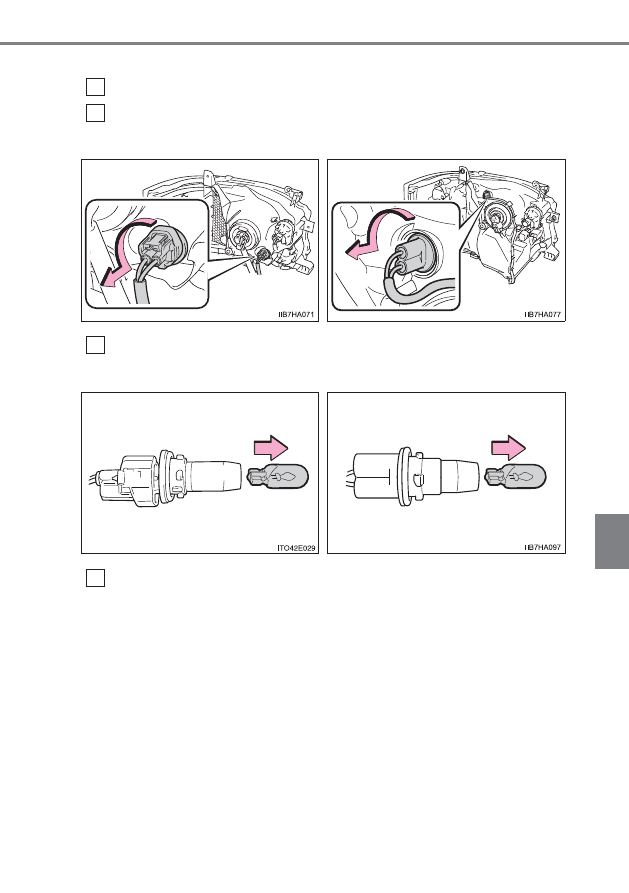

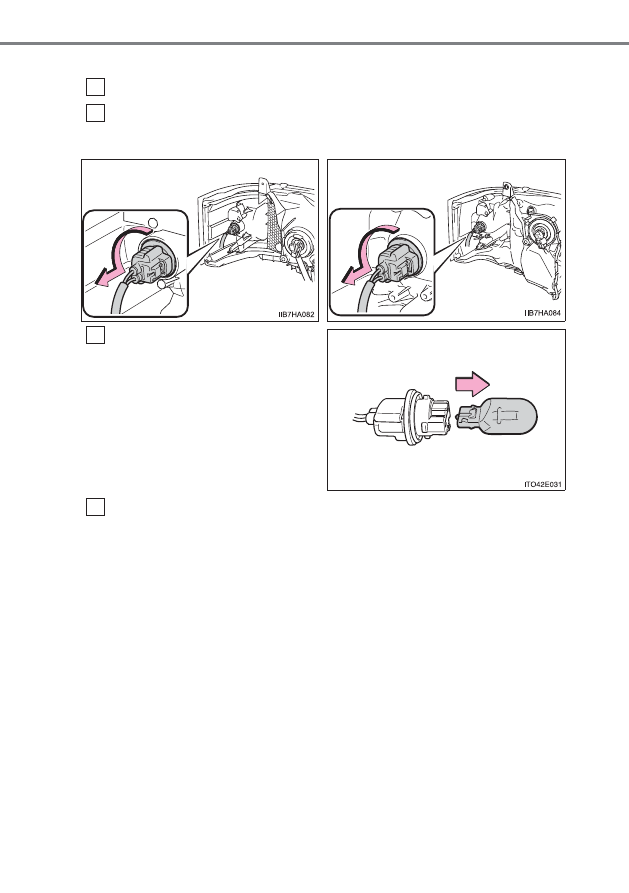

フロント＆サイド方向指示灯／非常点滅灯

ヘッドランプ本体を取りはずす（→ P. 302）

ソケットを取りはずす

電球を取りはずす

取り付けるときは、取りはずしたときと逆の手順で取り付ける

1
2

X

ハロゲンヘッドランプ装着車

X

LED ヘッドランプ装着車

3

4

309

7-2. 簡単な点検・部品交換

7

お手入れのしかた

■

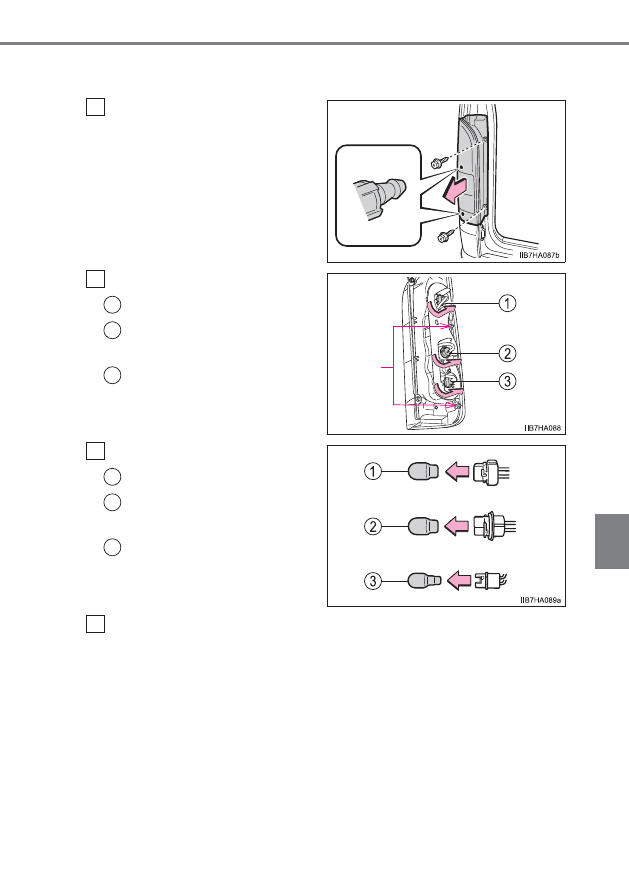

制動灯／尾灯・リヤ方向指示灯／非常点滅灯・後退灯／
リヤフォグランプ

★

ネジ（2 本）をはずし、ランプ
本体を手前に引き出す

コネクターケーブルを損傷しないよ
う、慎重に作業してください。

ソケットを取りはずす

制動灯／尾灯

リヤ方向指示灯／非常点滅
灯

後退灯／リヤフォグランプ

※

※

運転席側のみに装着されます。

電球を取りはずす

制動灯／尾灯

リヤ方向指示灯／非常点滅
灯

後退灯／リヤフォグランプ

取り付けるときは、取りはずしたときと逆の手順で取り付ける

突起部をしっかりとはめ込んでください。

★

：グレード、オプションなどにより、装備の有無があります。

1

突起部

2

1
2

3

3

1
2

3

4

310

7-2. 簡単な点検・部品交換

■

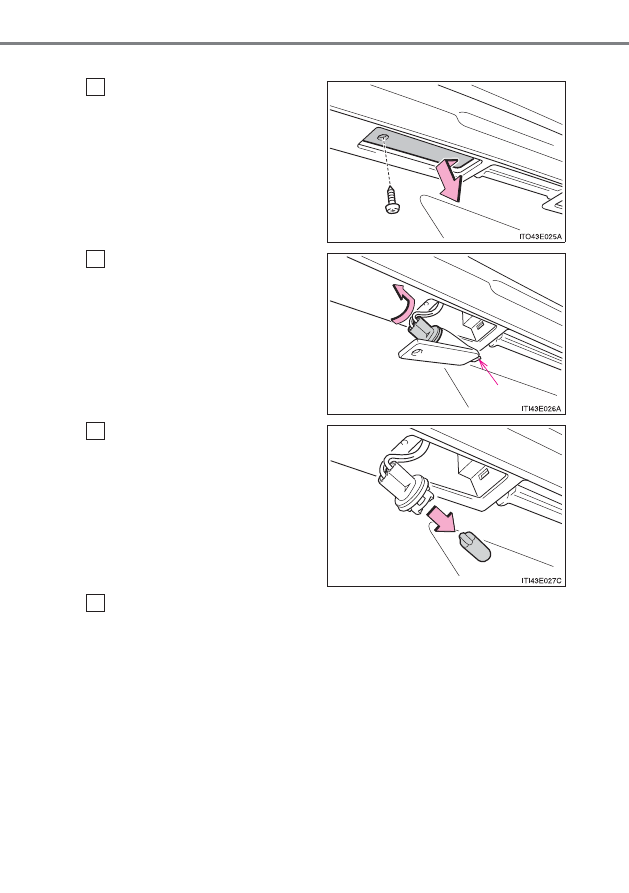

番号灯

交換する側のネジ（1 本）をは
ずし、ランプ本体を引き出す

ソケットを取りはずす

電球を取りはずす

取り付けるときは、取りはずしたときと逆の手順で取り付ける

ランプ本体のツメが確実にかかっていることを確認してください。

■

次の電球を交換するには

次のランプが切れたときは、トヨタ販売店で交換してください。

●

ヘッドランプ ロービーム（LED ヘッドランプ装着車）

●

ハイマウントストップランプ

1

ツメ

2

3

4

311

7-2. 簡単な点検・部品交換

7

お手入れのしかた

■

ハロゲンヘッドランプ

★

のゴムカバーを取り付けるときは

確実にはめ込まれていることを確認してください。

■

LED ランプについて

LED ヘッドランプ

★

とハイマウントストップランプは数個の LED で構成されて

います。もし LED がひとつでも点灯しないときは、トヨタ販売店で交換してく
ださい。

■

レンズ内の水滴と曇り

レンズ内の一時的な曇りは、機能上問題ありません。ただし、次のようなときは、
トヨタ販売店にご相談ください。

●

レンズ内側に大粒の水滴が付いている

●

ランプ内に水がたまっている

知識

ゴムカバーの外周をしっかりとはめ込む

ゴムカバー内周（電球まわり）を全周にわ
たり電球の金具部分が確認できるまで押
し込む

★

：グレード、オプションなどにより、装備の有無があります。

1

2

312

7-2. 簡単な点検・部品交換

■

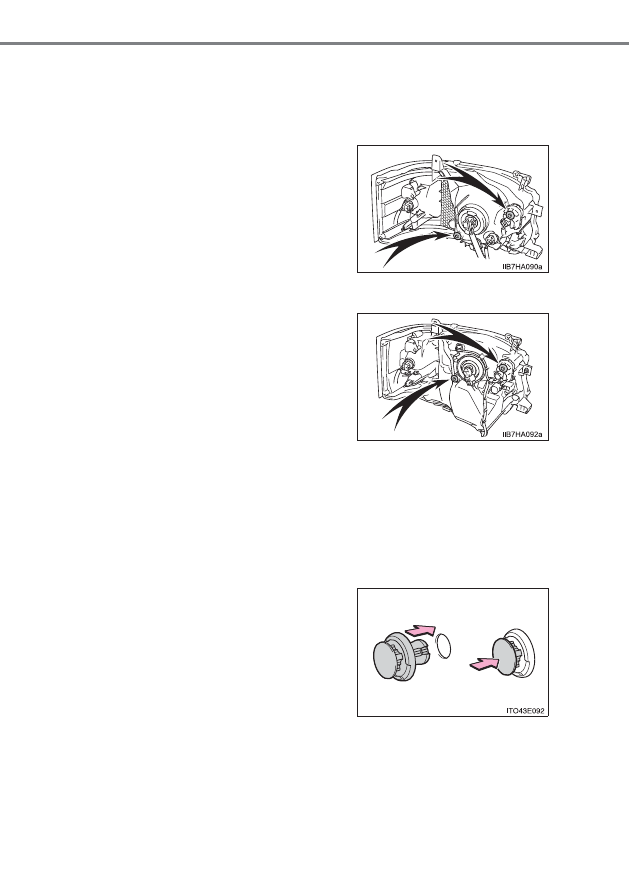

ヘッドランプ本体の固定をはずすときは

●

ヘッドランプの光軸がずれるおそれがあるため、光軸調整用のネジにふれない
でください。

X

ハロゲンヘッドランプ装着車

X

LED ヘッドランプ装着車

●

電球を交換したあとは、トヨタ販売店でヘッドランプの光軸の点検を受けてく
ださい。

■

電球の交換について

電球の交換作業をするときに、部品などの破損が心配な方は、トヨタ販売店にご
相談ください。

■

ラジエーターグリルのクリップの取り付け

クリップを穴に挿し込み、中央部を押し込む

313

7-2. 簡単な点検・部品交換

7

お手入れのしかた

警告

■

電球を交換するときは

●

ランプは消灯してください。消灯直後は高温になっているため、交換しないで
ください。やけどをすることがあります。

●

電球のガラス部を素手でふれないでください。
やむを得ずガラス部を持つ場合は、電球に油脂や水分を付着させないために、
乾いた清潔な布などを介して持ってください。
また、電球を傷付けたり、落下させたりすると球切れや破裂することがありま
す。

●

電球や電球を固定するための部品はしっかり取り付けてください。
取り付けが不十分な場合、発熱や発火、またはヘッドランプ内部への浸水によ
る故障や、レンズ内に曇りが発生することがあります。

●

電球・ソケット・電気回路・および構成部品を、修理または分解しないでくだ
さい。感電により、重大な傷害におよぶか、最悪の場合死亡につながるおそれ
があります。

■

お車の故障や火災を防ぐために

電球が正しい位置にしっかりと取り付けられていることを確認してください。

314

7-2. 簡単な点検・部品交換

万一の場合には

315

8

8-1. まず初めに

故障したときは.......................316

非常点滅灯

（ハザードランプ）................317

発炎筒 ......................................318

車両を緊急停止するには .......320

8-2. 緊急時の対処法

けん引について.......................322

フューエルポンプシャット

オフシステム ........................330

警告灯がついたときは ...........331

警告メッセージが表示された

ときは....................................335

パンクしたときは...................343

エンジンが

かからないときは ................357

電子キーが正常に

働かないときは

（スマートエントリー＆

スタートシステム装着車）...359

バッテリーが

あがったときは ....................361

オーバーヒートしたときは ...365

スタックしたときは ...............368

316

8-1. まず初めに

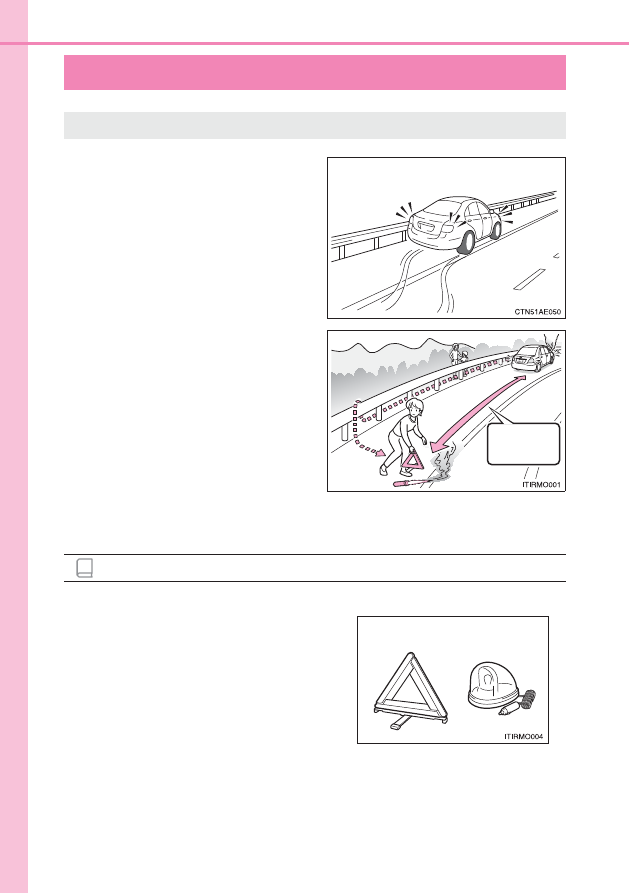

故障したときは

非常点滅灯（→ P. 317）を点滅さ
せながら、車を路肩に寄せ停車しま
す。

非常点滅灯は、故障などでやむを得ず
路上駐車する場合、他車に知らせるた
め使用します。

高速道路や自動車専用道路では、次
のことに従う

●

同乗者を避難させる

●

車両の 50m  以上後方に発炎筒

（→ P. 318）と停止表示板を置

くか、停止表示灯を使用する

･ 見通しが悪い場合はさらに後方に

置いてください。

･ 発炎筒は、燃料もれの際やトンネル内では使用しないでください。

●

その後、ガードレールの外側などに避難する

■

停止表示板・停止表示灯について

故障のときはすみやかに次の指示に従ってください。

50m 以上
後方に置く

知識

●

高速道路や自動車専用道路でやむを得ず
駐停車する場合は、停止表示板または停止
表示灯の表示が、法律で義務付けられてい
ます。

●

停止表示板・停止表示灯のご購入について
は、トヨタ販売店にお問い合わせくださ
い。

停止表示板

停止表示灯

317

8

万一の場合には

8-1. まず初めに

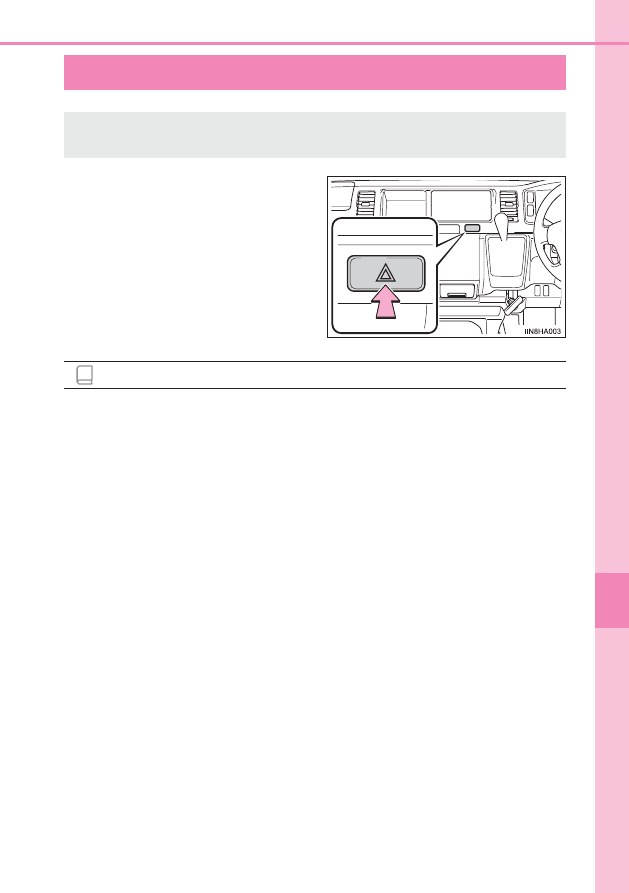

非常点滅灯（ハザードランプ）

スイッチを押す

すべての方向指示灯が点滅します。
もう一度押すと消灯します。

■

非常点滅灯について

エンジン停止中に、非常点滅灯を長時間使用すると、バッテリーがあがるおそれ
があります。

故障などでやむを得ず路上駐車する場合、他車に知らせるために使用し
てください。

知識

318

8-1. まず初めに

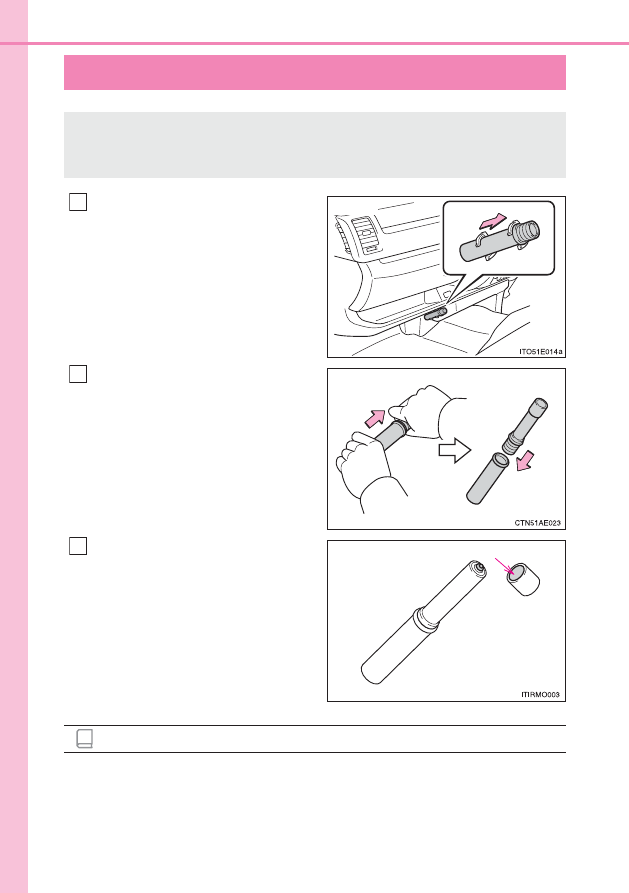

発炎筒

助手席足元の発炎筒を取り出す

本体をまわしながら抜き、本体を
逆さにして挿し込む

先端のフタを取り、すり薬で発炎
筒の先端をこすり、着火させる

必ず車外で使用してください。
着火させる際は、筒先を顔や体に向け
ないでください。

■

発炎筒の有効期限

本体に表示してある有効期限が切れる前に、トヨタ販売店でお求めください。有
効期限が切れると、着火しなかったり、炎が小さくなる場合があります。

高速道路や踏切などでの故障・事故時に非常信号用として使用します。

（トンネル内や可燃物の近くでは使用しないでください）

発炎時間は約 5 分です。非常点滅灯と併用してください。

1

2

すり薬

3

知識
