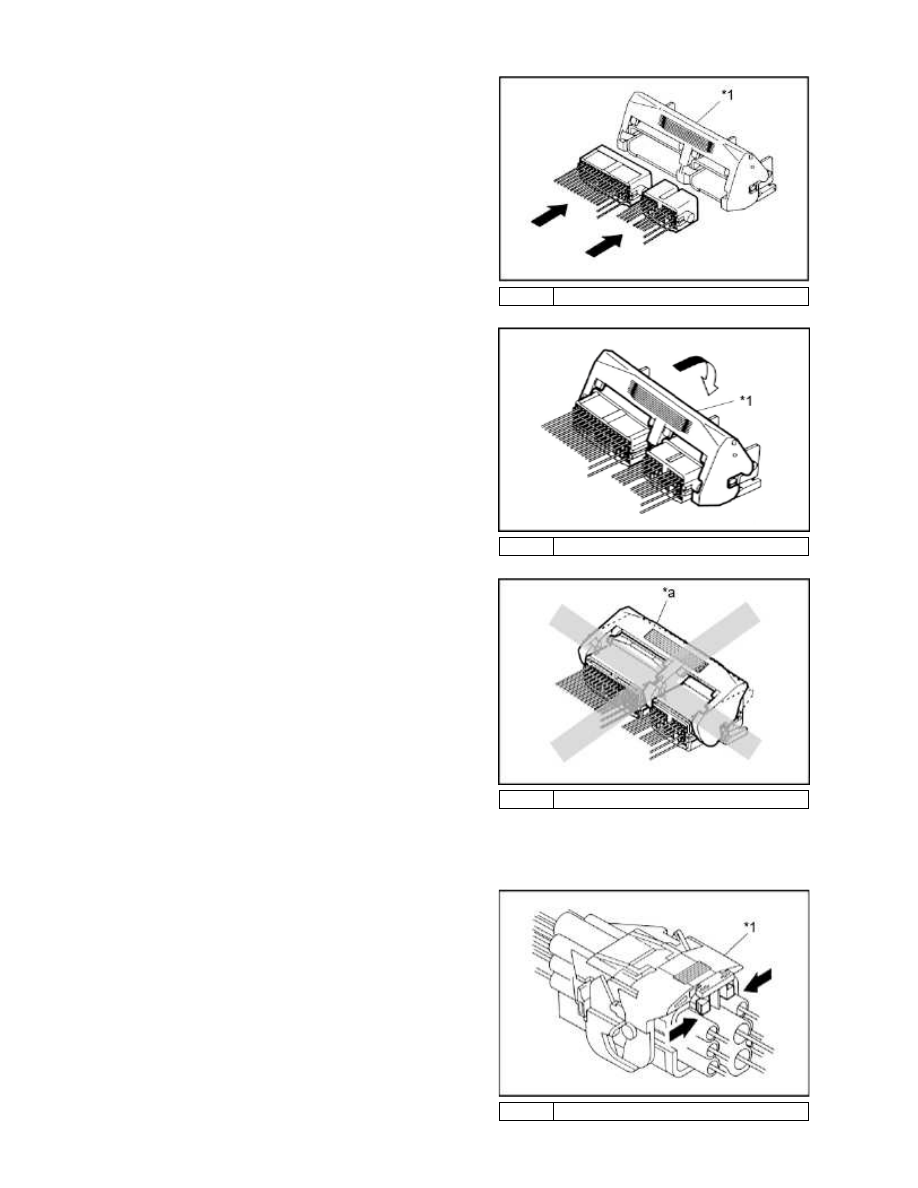

Connect the connector in the condition that the
lever is fully lifted up.

a.

HINT:

If the lever is locked at the lower position,
follow the procedure [Case 1]. (1) to (3)
and lift the lever up fully.

*1

Lever

Hold the connector to prevent it from slip off
and push it down until you hear a click to lock it.

b.

*1

Lever

Confirm that the lever is securely locked.

c.

*a

Lever is not locked

[Case 2]

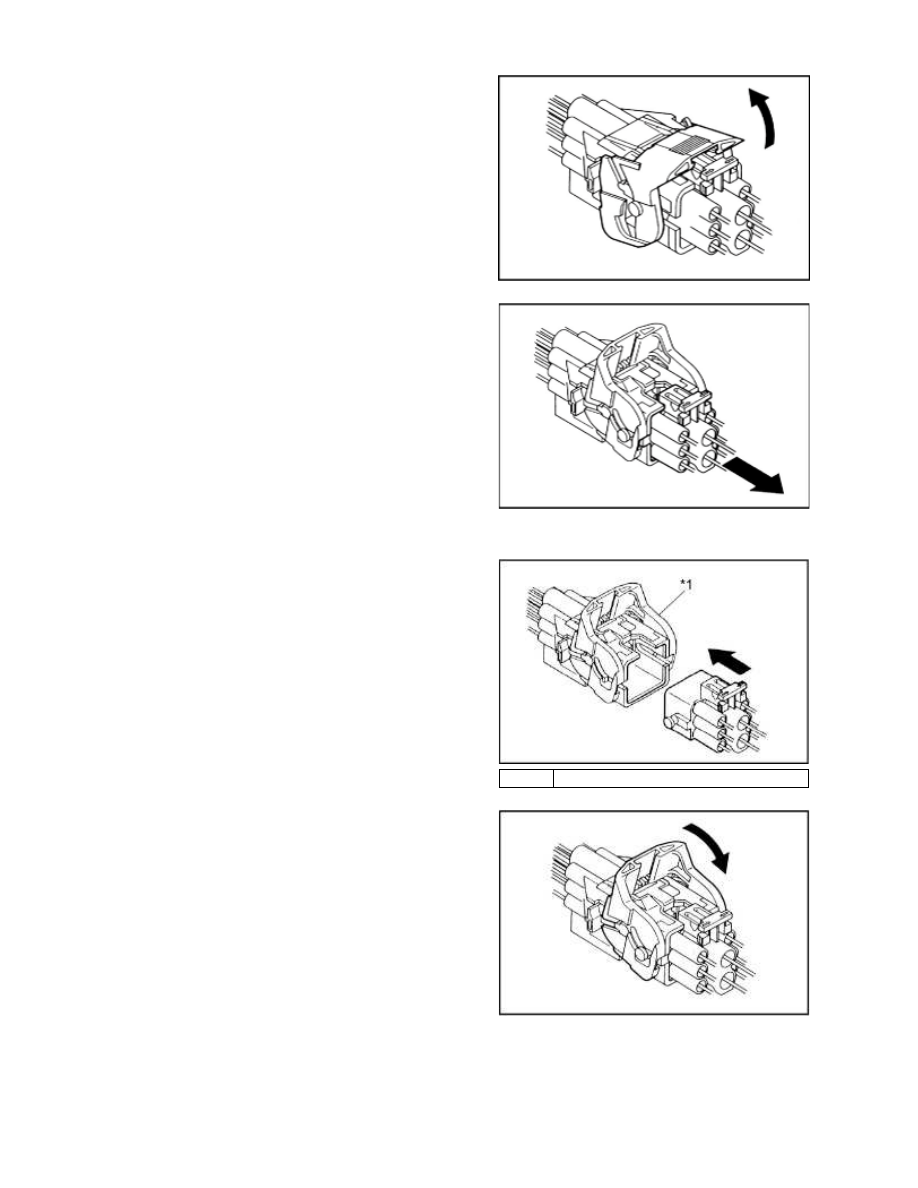

a.

The lock is released and the lever is lifted up.

b.

*1

Lever

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

Lift the lever up fully.

c.

NOTICE:

Do not hold the wire harness to pull it.

2. Connect the connector

Connect the connector in the condition that the
lever is fully lifted up.

a.

*1

Lever

Hold the connector to prevent it from slip off
and push it down until you hear a click to lock it.

b.

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

Confirm that the lever is securely locked.

c.

*a

Lever is not locked

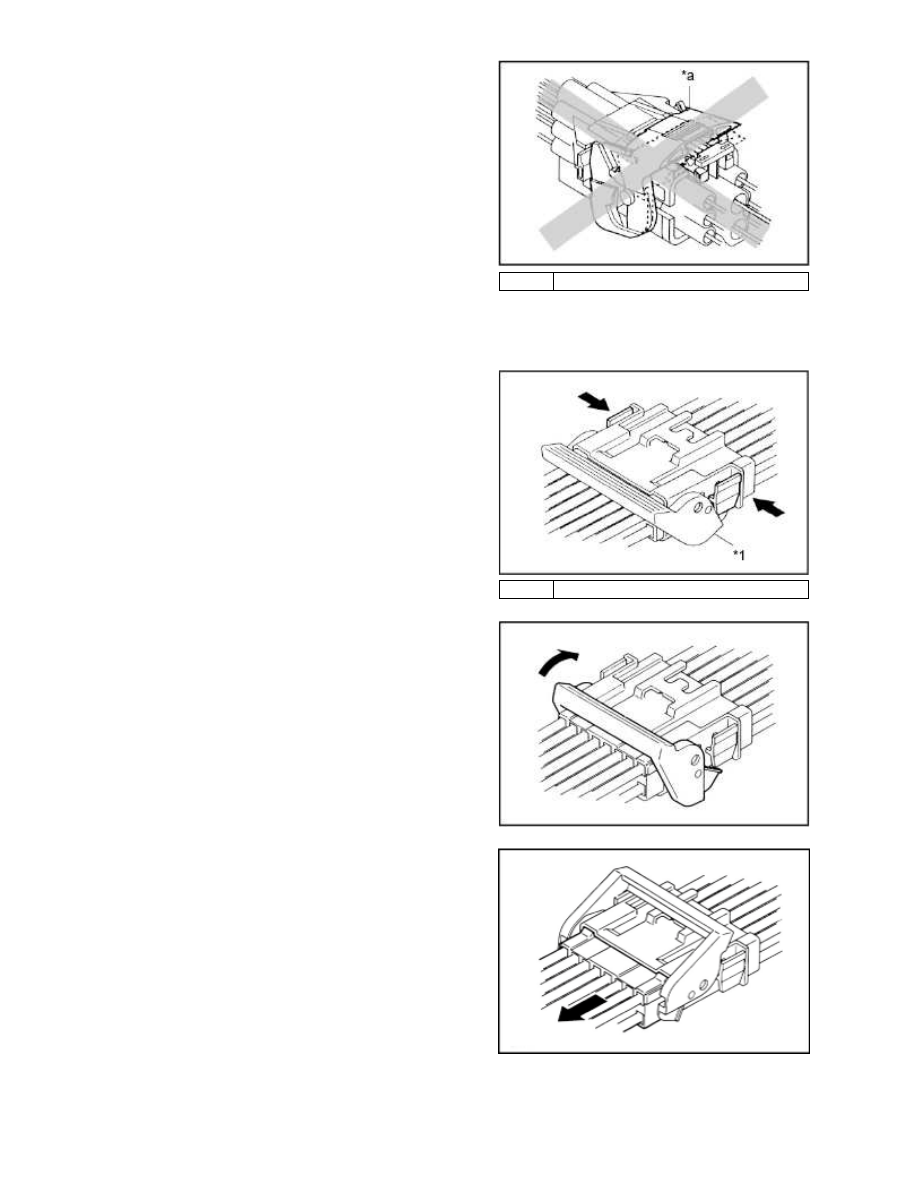

[Case 3]

a.

The lock is released and the lever is lifted up.

b.

*1

Lever

Lift the lever up fully.

c.

NOTICE:

Do not hold the wire harness to pull it.

2. Connect the connector

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

Connect the connector in the condition that the
lever is fully lifted up.

a.

HINT:

If the lever is locked at the lower position,
follow the procedure [Case 3]. (1) to (3)
and lift the lever up fully.

*1

Lever

Hold the connector to prevent it from slip off
and push it down until you hear a click to lock it.

b.

Confirm that the lever is securely fitted

c.

*a

Lever is not locked

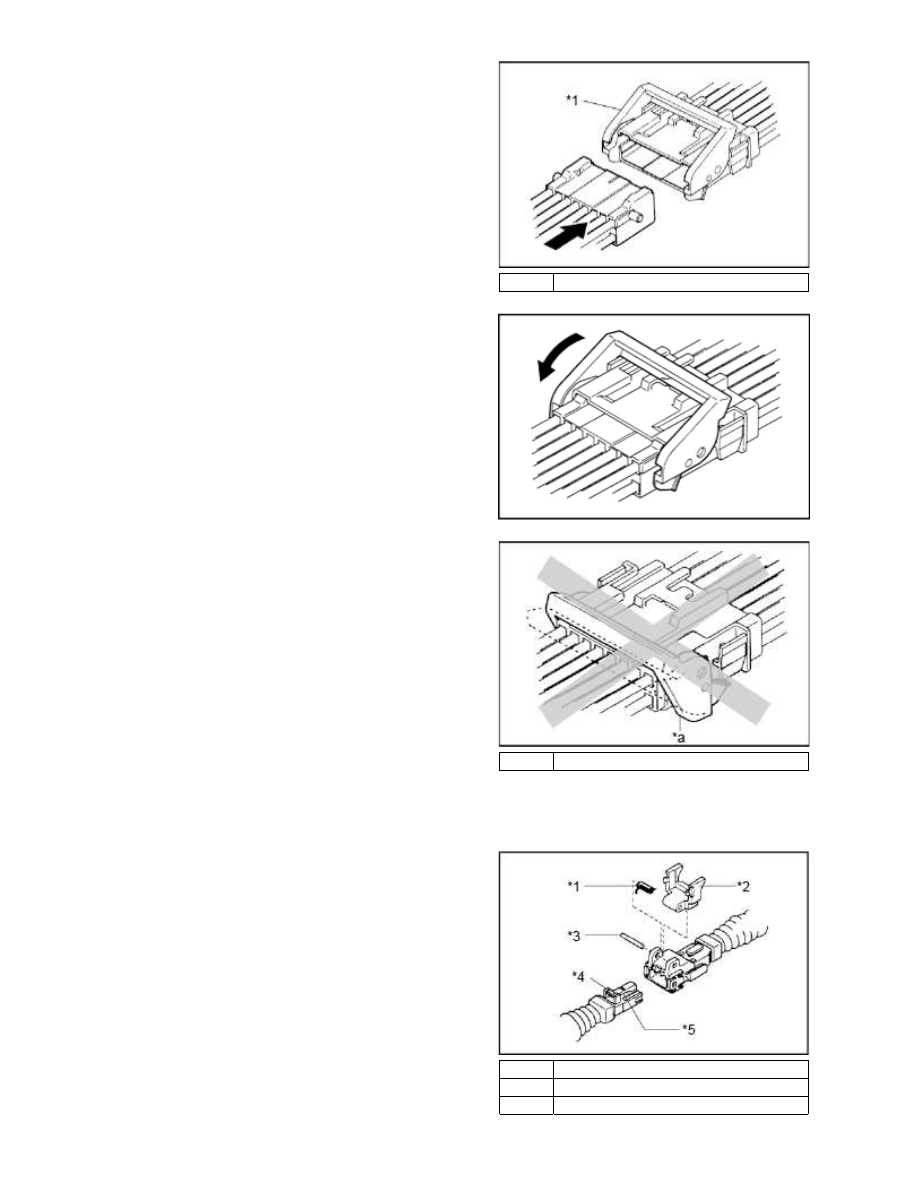

The connector with secondary locking device

1. Area used

Wire harness for SRS airbag deployment

*1

Coil spring

*2

Double locking device pin

*3

Pin
