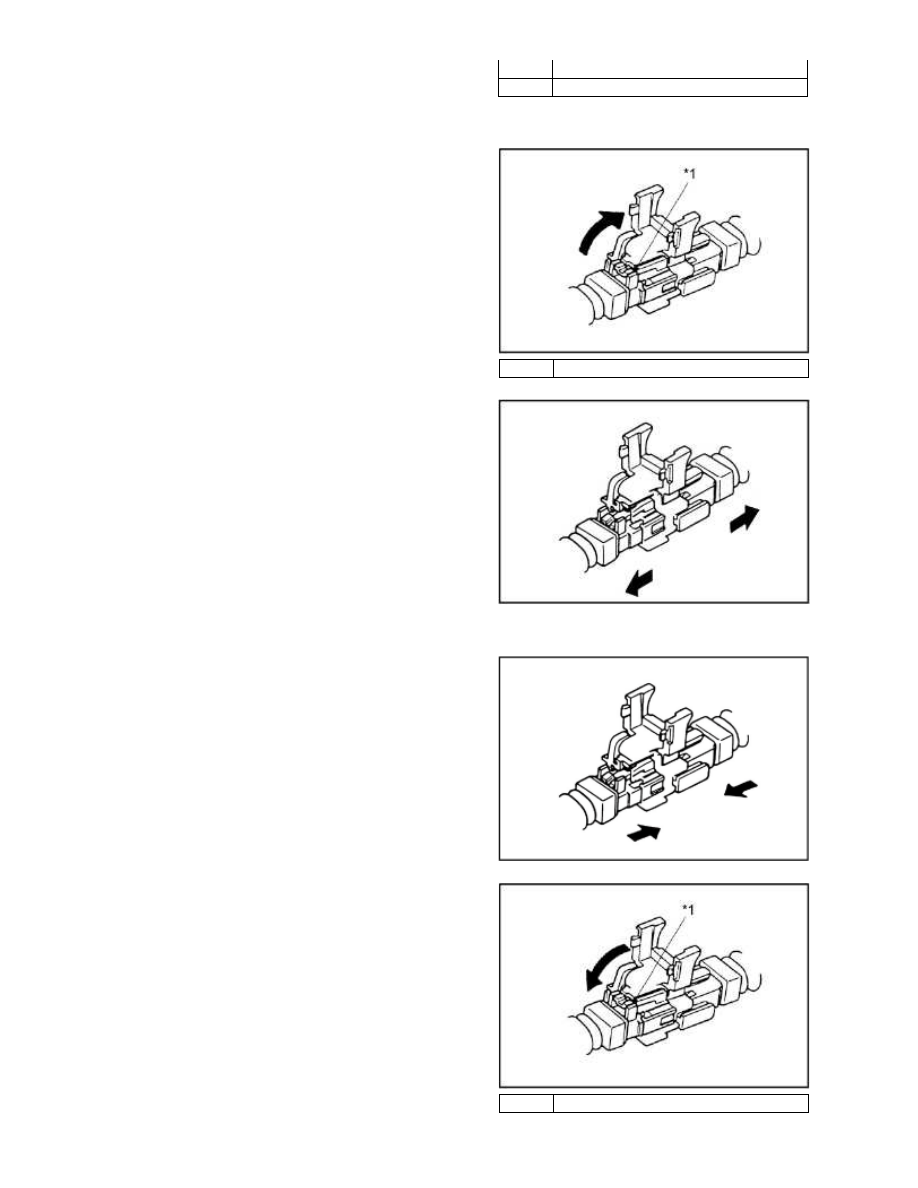

*4

Convex part

*5

Primary locking device

a.

*1

Lock

Release the primary locking and separate the
connector.

b.

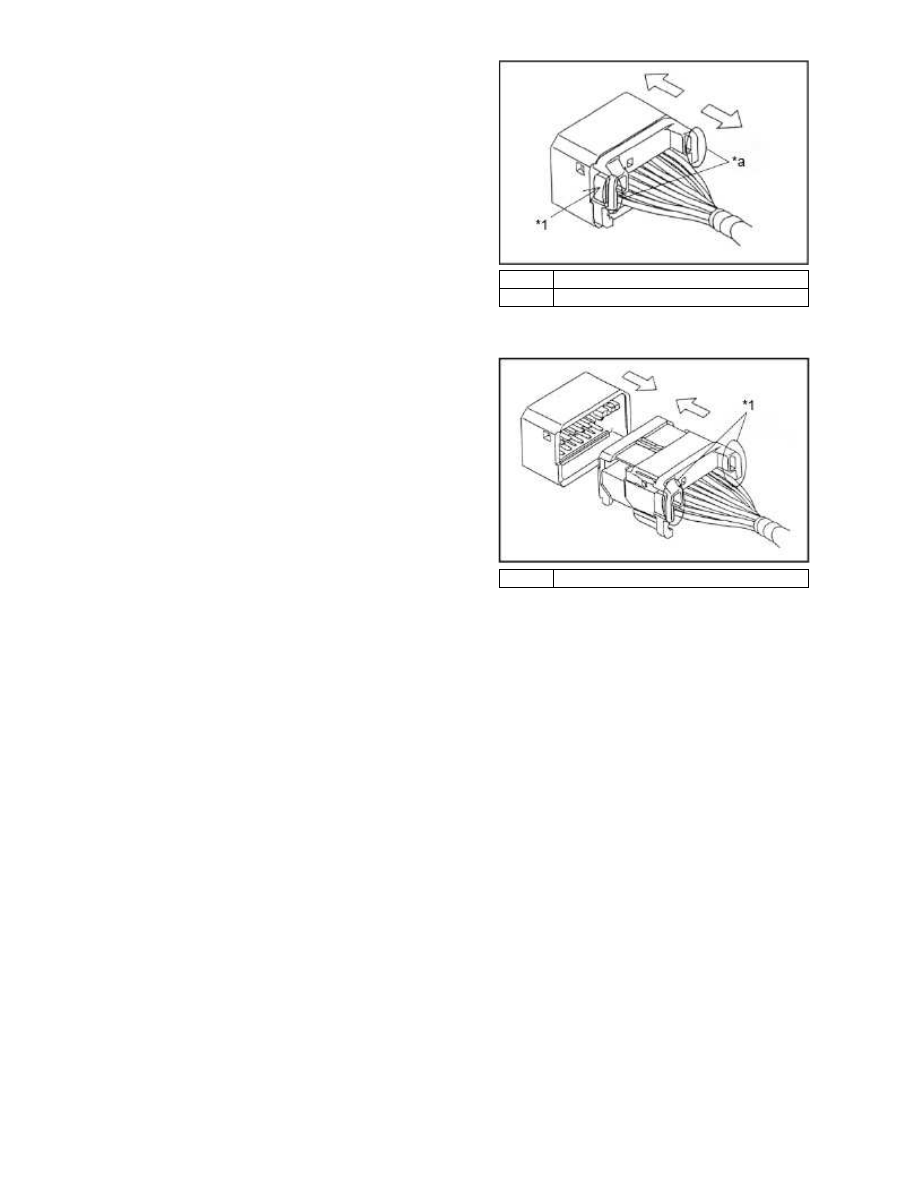

NOTICE:

Do not hold the wire harness to pull it.

3. Connect the connector

Install the primary locking device and connect
the connector.

a.

Install the double locking device.

b.

NOTICE:

The double locking device can not be
installed unless the primary locking device
is installed.

*1

Lock

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

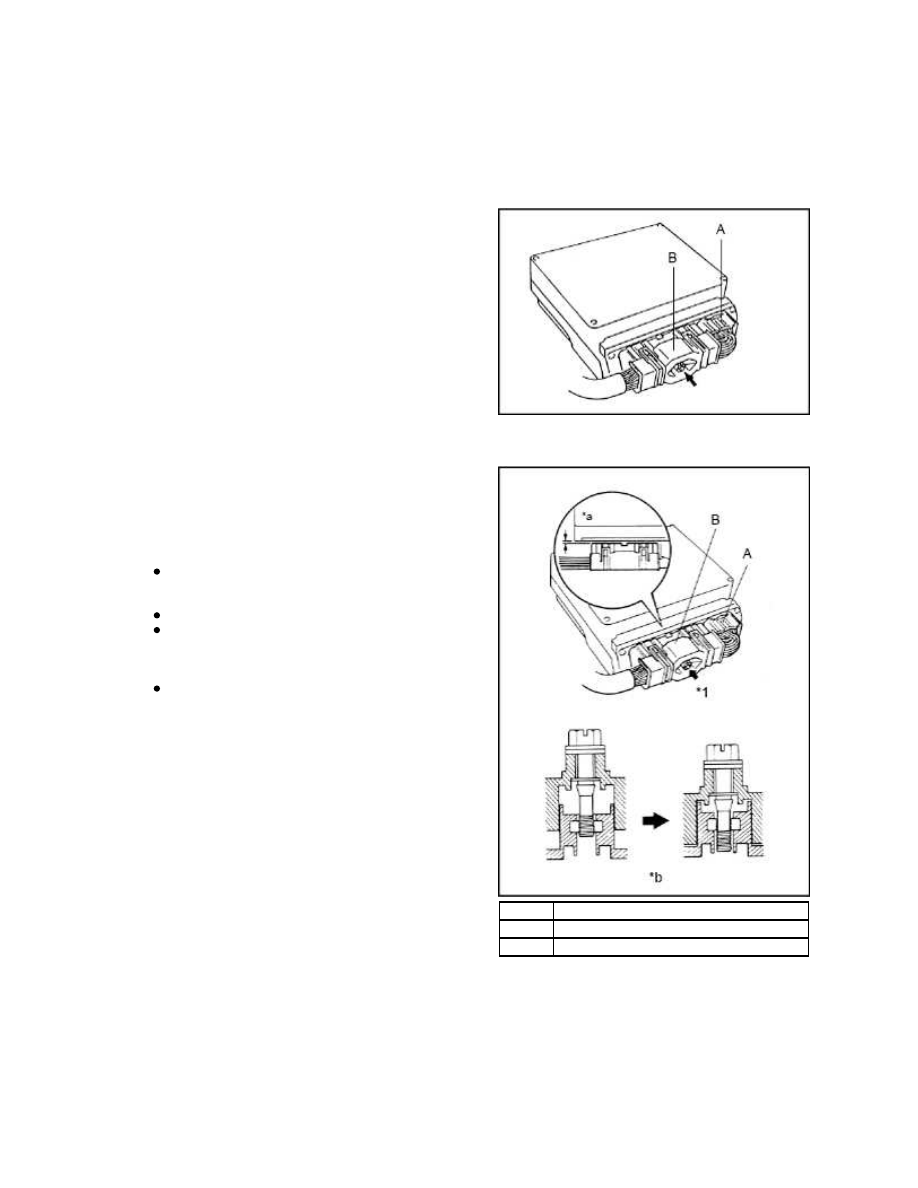

Connector fixed by bolts

1. Area used

Engine control computer harness

a.

Loose the bolt using a tool like driver until the
connector B can be removed by hand and
separate the connector.

b.

HINT:

If the bolt can not be removed, roll it
while pulling forward.

a.

Tighten the bolt by using tool like driver and fit
the connector B completely.

b.

NOTICE:

c.

*1

Bolt

*a

Lass than 1mm

*b

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

NOTICE:

Do not hold the wire harness to pull it.

*1

Locking Arm

*a

Hold back rib to pull connector

2. Connect the Connector

Insert it until a lock securely locks, and pull the
connector lightly after the insertion, and confirm
that a lock is enabled.

b.

*1

back ribs

©

2012

TOYOTA

MOTOR

CORPORATION.

All

Rights

Reserved.

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...
