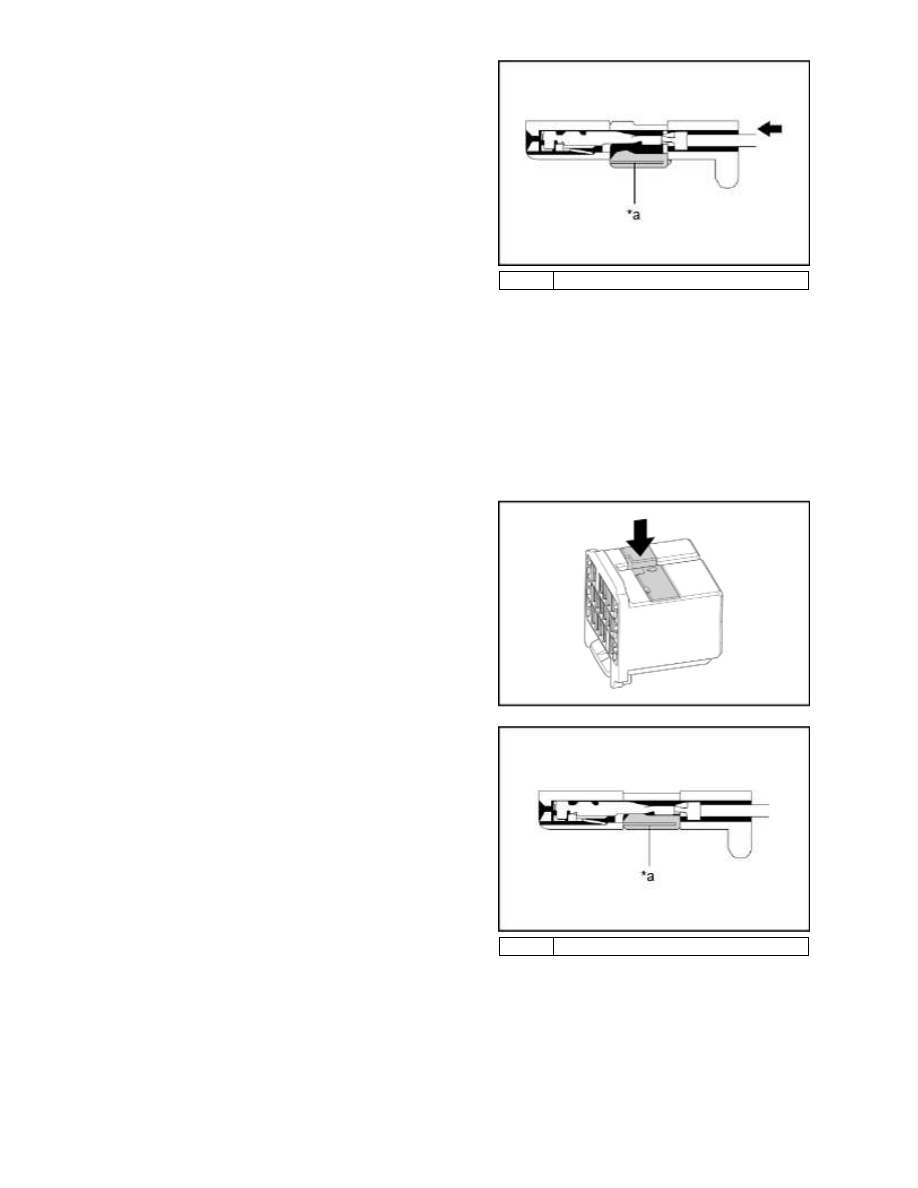

Insert the terminal.

a.

HINT:

Make sure the terminal is positioned
correctly.

a.

Insert the terminal with terminal retainer
in the temporary lock position.

b.

*a

Temporary Lock Position

Insert the terminal until the terminal lance locks firmly.

b.

HINT:

Pull the terminal back gently to check whether it is locked correctly.

a.

If it cannot be inserted easily, check the terminal and the connector for damage.

b.

NOTE:

If the terminal to terminal lance does not lock firmly, the double locking device
cannot lock or terminal retainer does not lock at full lock position so the terminal
backs out from connector.

Close terminal retainer.
The connector is fitted with a terminal retainer,
return it to the full lock position.

c.

*a

Full Lock Position

SPECIAL EXAMPL

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

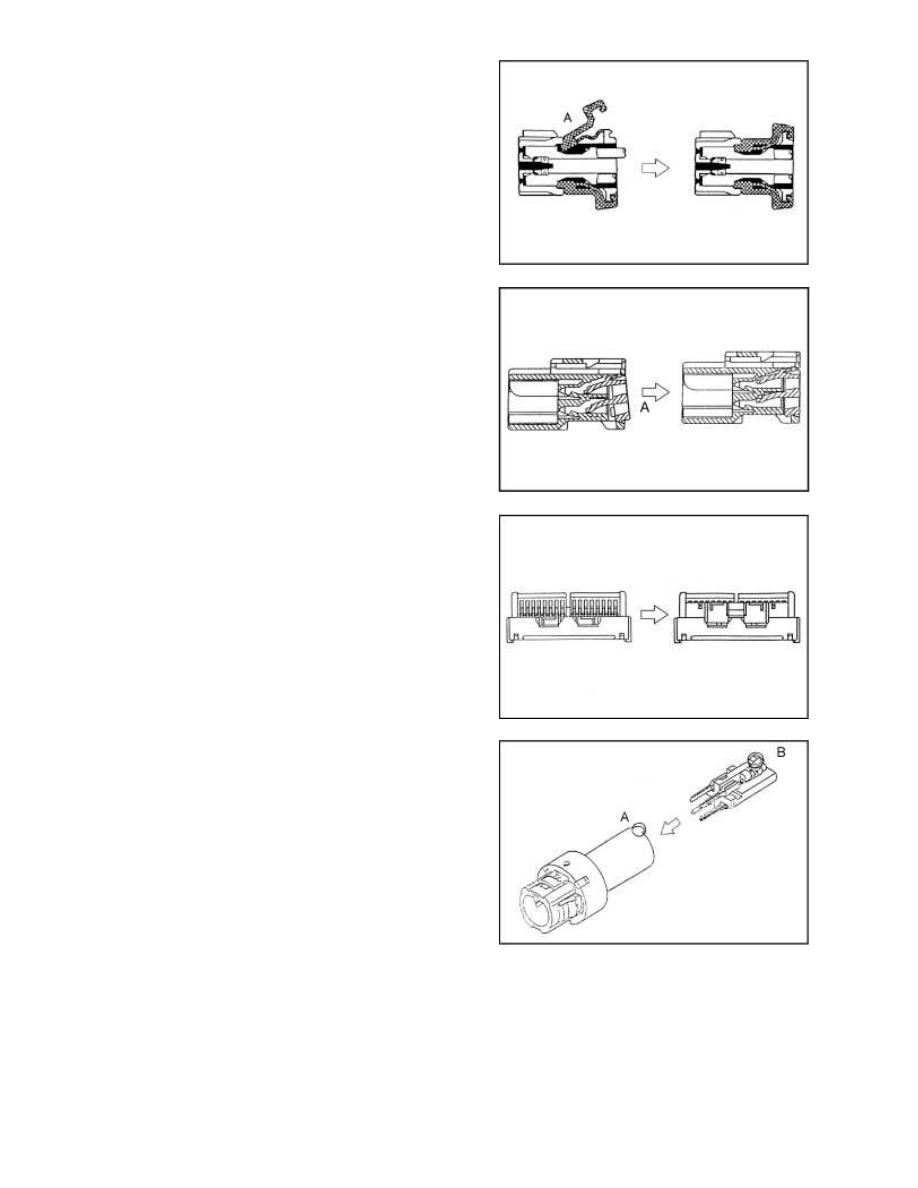

First fit the section A.

a.

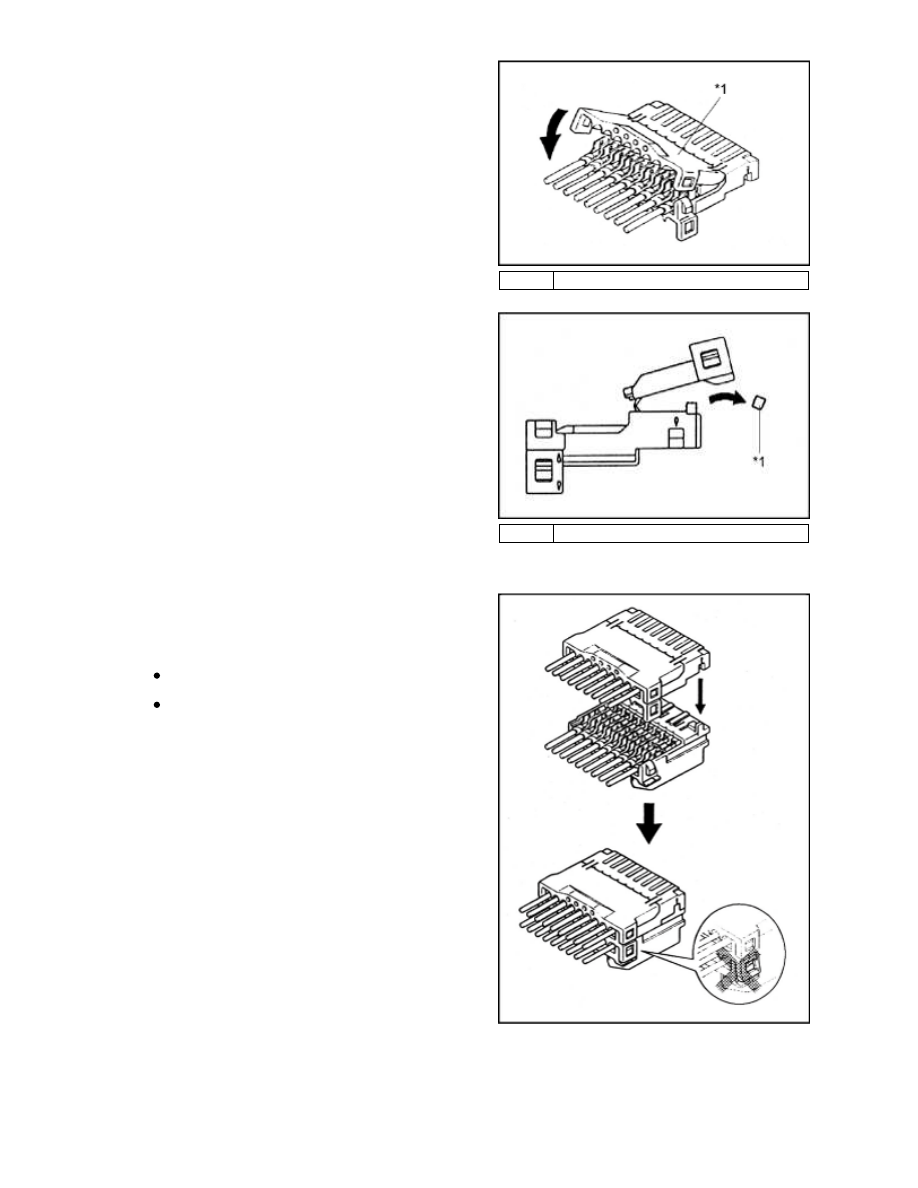

Insulation Displacement Connector

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

w/ Cover : CLOSE COVER

NOTICE:

Securely lock it

*1

Cover

HINT:

When replacing it to a new connector, cut
off the fixing band without leaving it.

*1

Fix Band

UNITE CONNECTOR

After uniting, securely lock it for not
leaving the rear lock arm deformed.
Make sure that the terminals will not
become loose by pulling the wires lightly.

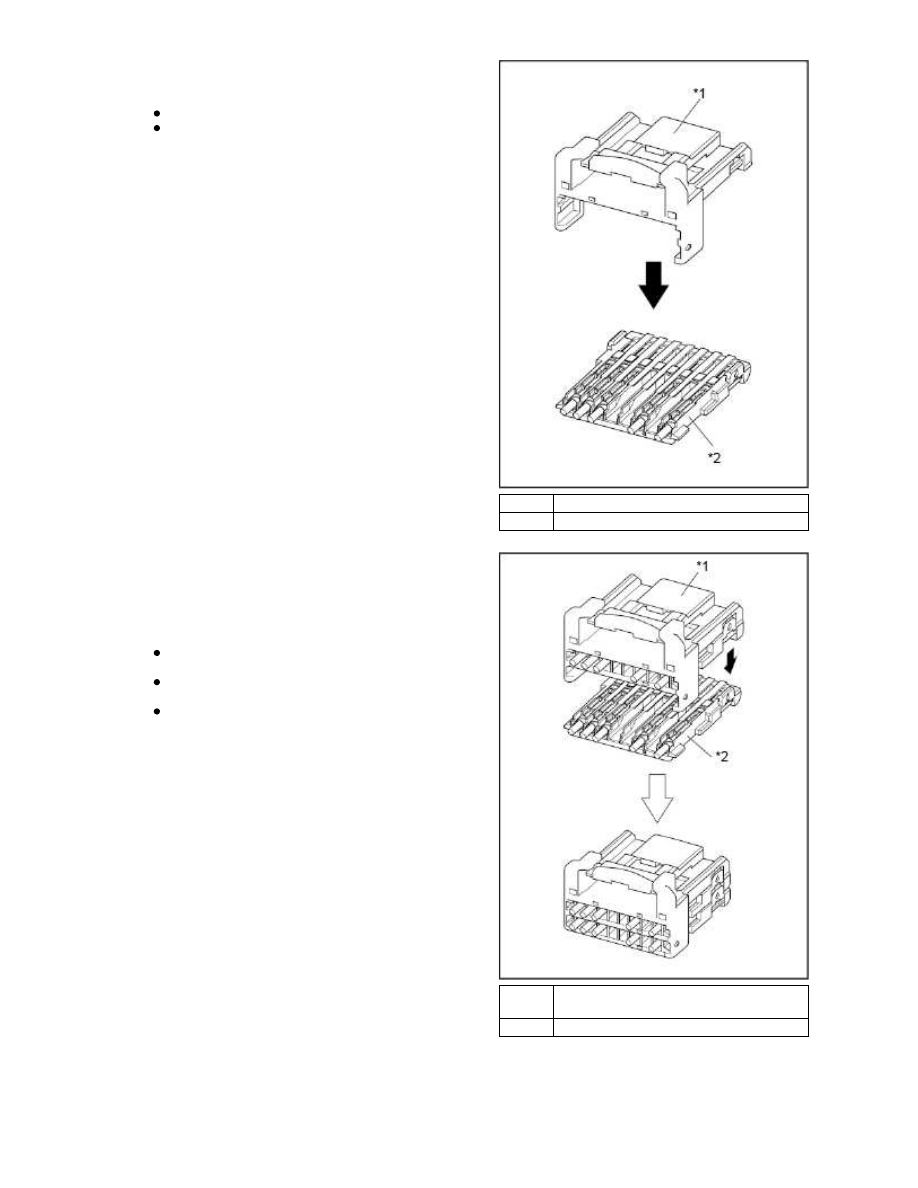

Insulation Displacement Connector (0.64 Type)

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

Install the upper housing to the lock housing.

a.

NOTICE:

Securely Lock it.
Be careful not to mistake the upper
housing and lower housing when putting
together.

*1

Lock Housing

*2

Upper Housign

NOTICE:

Afteruniting, securely lock it for not
leaving the rear lock arm deformed.
Make sure that the terminals will not
become loose by pulling the wires lightily.
Be careful not to mistake the upper
housing and lower housing when putting
together.

*1

Upper Housing Attached Lock
Housing

*2

Lower Housing

3. When properly installed, pulling gently on the wire lead will prove the terminal is
locked in the connector.
