Push

Close

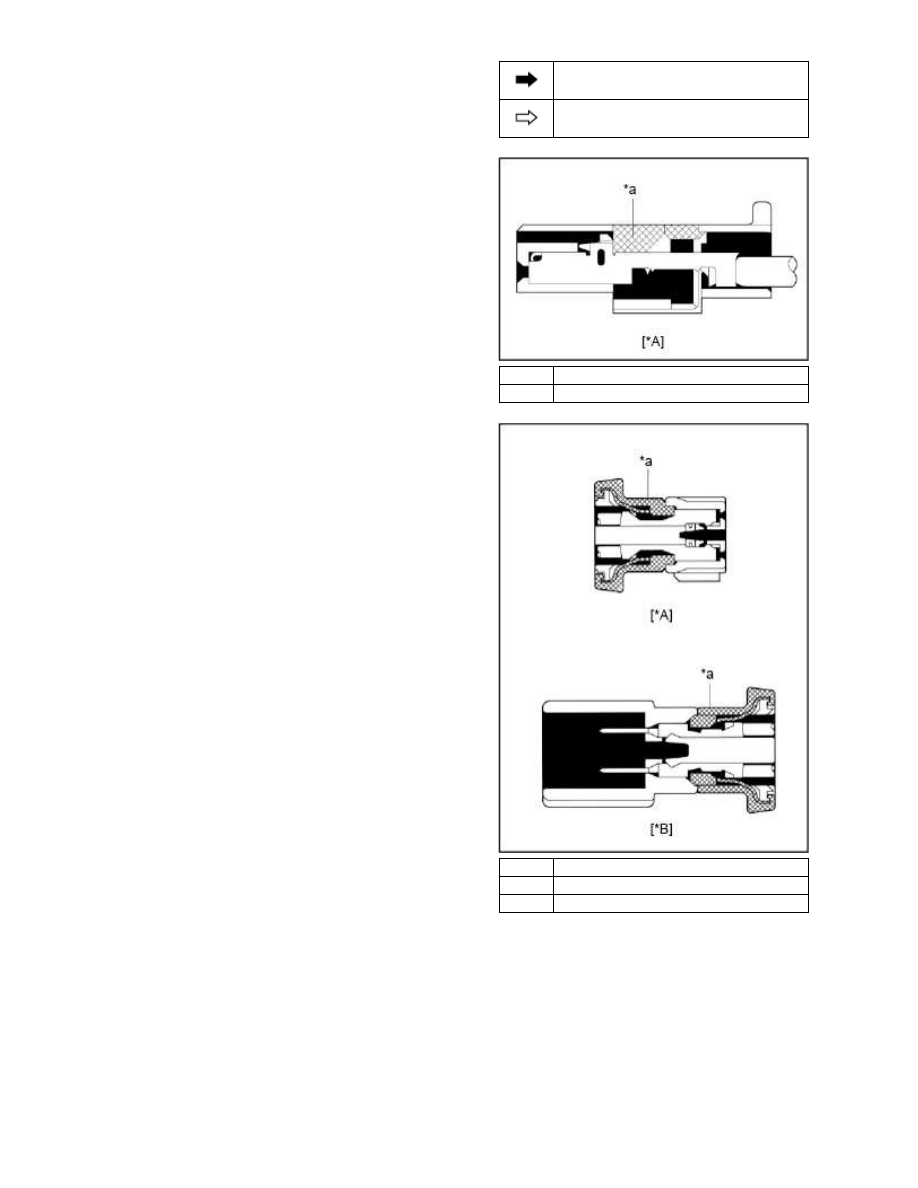

*A

Female

*a

Full Lock Position

*A

Female

*B

Male

*a

Full Lock Position

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

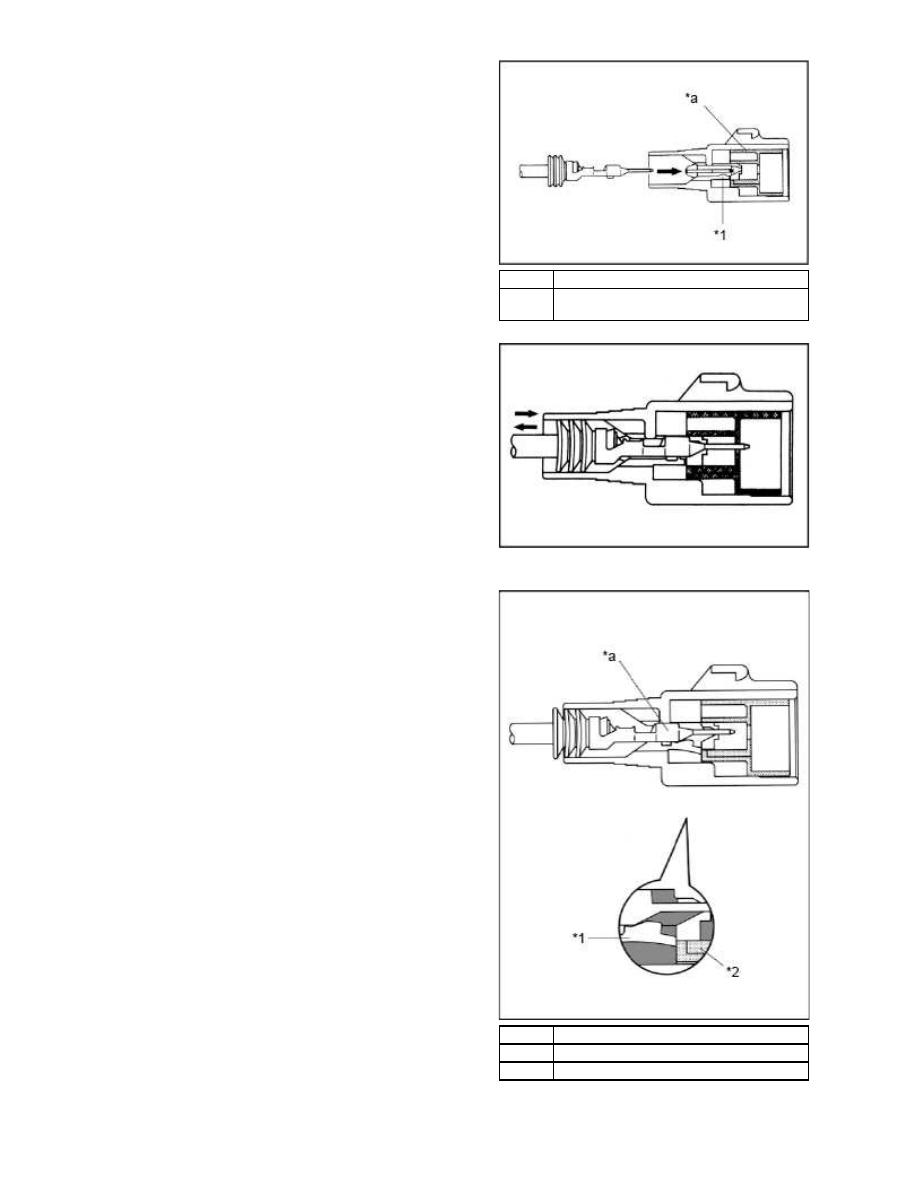

(For Male Connector)

Insert the terminal.

a.

HINT:

Make sure the terminal is positioned
correctly.

a.

Insert the terminal with terminal retainer
in the temporary lock position.

b.

*1

Terminal Locking Clip

*a

Terminal Retainer at Temporary
Lock Position

Insert the terminal until the locking clip locks
firmly.

b.

HINT:

Pull the terminal back gently to check
whether it is locked correctly.

a.

If it cannot be inserted easily, check the
terminal and the connector for damage.

b.

NOTE:

If the terminal to locking clip does not lock
firmly, the double locking device cannot
lock or terminal retainer does not lock at
full lock position so the terminal backs out
from connector.

Bad Example:

*1

Terminal Locking Clip

*2

Terminal Retainer

*a

Terminal in Short Position

"For Case 1"

c.

[Case 1]

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

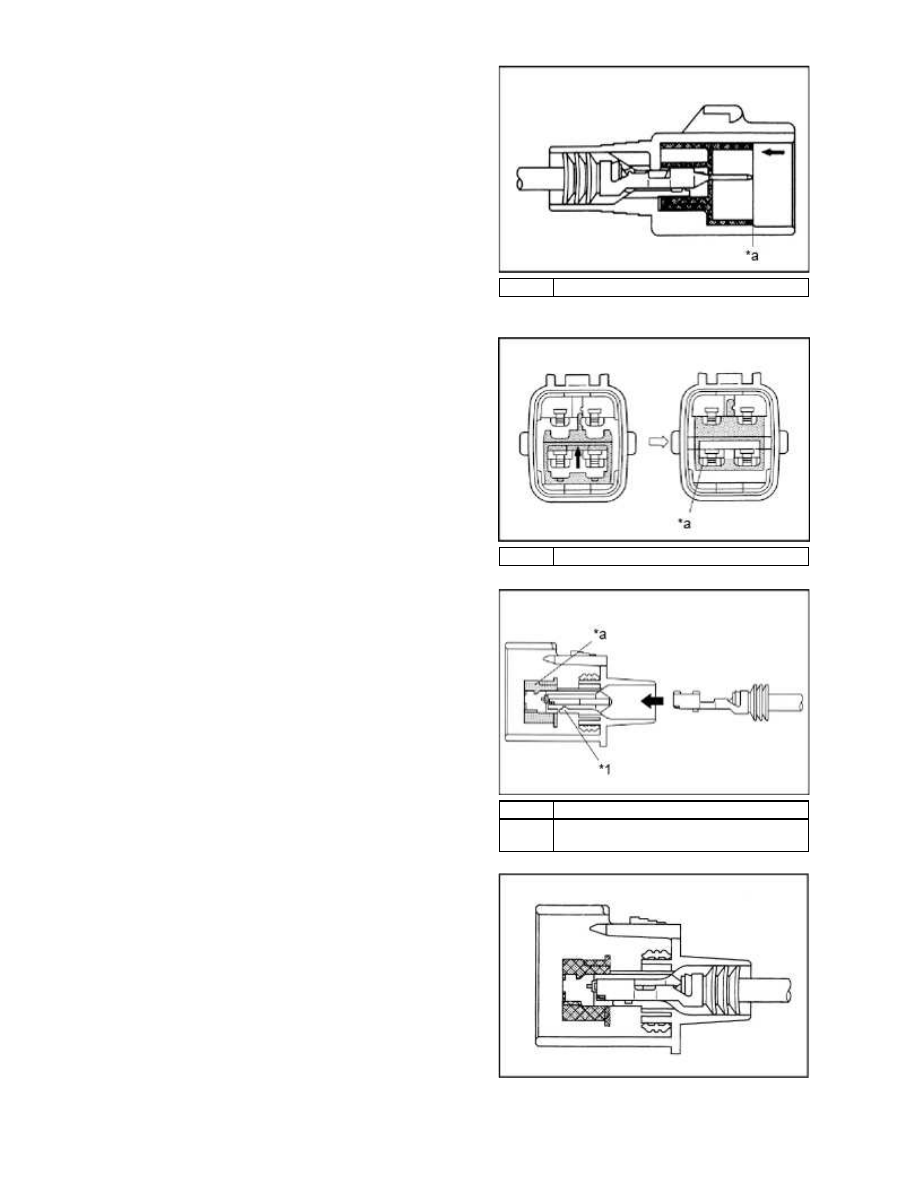

Push the terminal retainer in to the full lock
position.

*a

Full Lock Position

"For Case 2"
Raise the terminal retainer up to the full lock
position.

[Case 2]

*a

Full Lock Position

(For Female Connector)

Insert the terminal.

a.

HINT:

Make sure the terminal is positioned
correctly.

a.

Insert the terminal with terminal retainer
in the temporary lock position.

b.

*1

Terminal Locking Clip

*a

Terminal Retainer at Temporary
Lock Position

Insert the terminal until the locking clip locks
firmly.

b.

HINT:

Pull the terminal back gently to check
whether it is locked correctly.

a.

If it cannot be inserted easily, check the
terminal and the connector for damage.

b.

NOTE:

Bad Example:

Print-Toyota Service Information

https://techinfo.toyota.com/t3Portal/external/en/ewdappu/EM26B0U/ewd/...

If the terminal to locking clip does not lock
firmly, terminal retainer can not lock at
full lock position so the terminal backs out
from connector.

*1

Terminal Locking Clip

*a

Terminal in Short Position

"For Case 1"
Push the terminal retainer in to the full lock
position.

c.

[Case 1]

*a

Full Lock Position

"For Case 2"
Raise the terminal retainer up to the full lock
position.

[Case 2]

*a

Full Lock Position

Type C (For 0.64 Type Connector)
