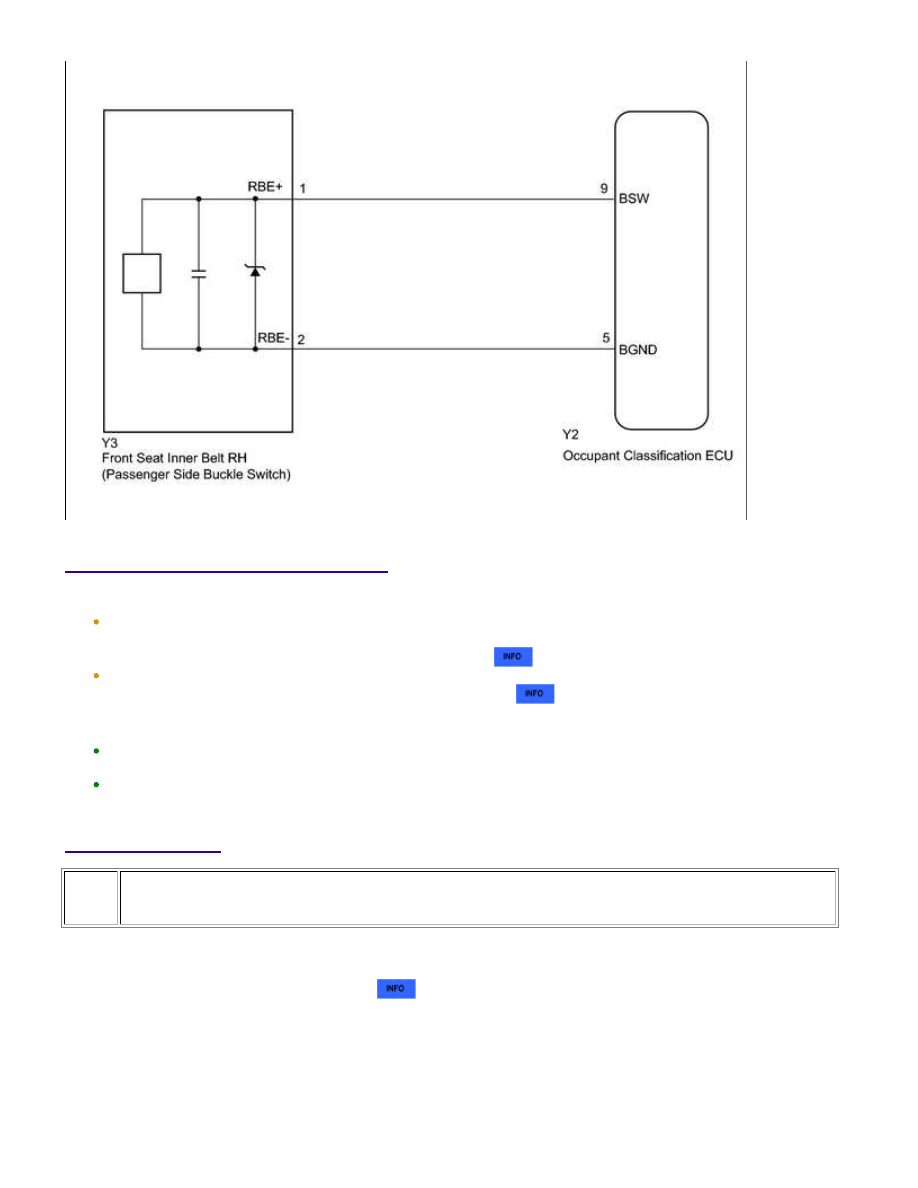

INSPECTION PROCEDURE

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the
negative (-) battery terminal. Therefore, make sure to read the disconnecting the cable from the negative

(-) battery terminal notices before proceeding with work



.

When disconnecting the cable from the negative (-) battery terminal while performing repairs, some

systems need to be initialized after the cable is reconnected



.

HINT:

1.

CHECK FOR DTC

(a) Turn the ignition switch to ON, and wait for at least 60 seconds.

(b) Clear the DTCs stored in the memory



.

HINT:

First clear DTCs stored in the occupant classification ECU and then in the center airbag sensor.

(c) Turn the ignition switch off.

(d) Turn the ignition switch to ON, and wait for at least 60 seconds.

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

OK

OK

(e) Check for DTCs



.

OK:

DTC B1771 is not output.

HINT:

Codes other than DTC B1771 may be output at this time, but they are not related to this check.

NG

GO TO STEP 2

OK

USE SIMULATION METHOD TO CHECK

2.

CHECK CONNECTION OF CONNECTORS

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Check that the connectors are properly connected to the occupant classification ECU and the front

seat inner belt RH.

OK:

Connectors are properly connected.

NG

CONNECT CONNECTORS

3.

CHECK CONNECTORS

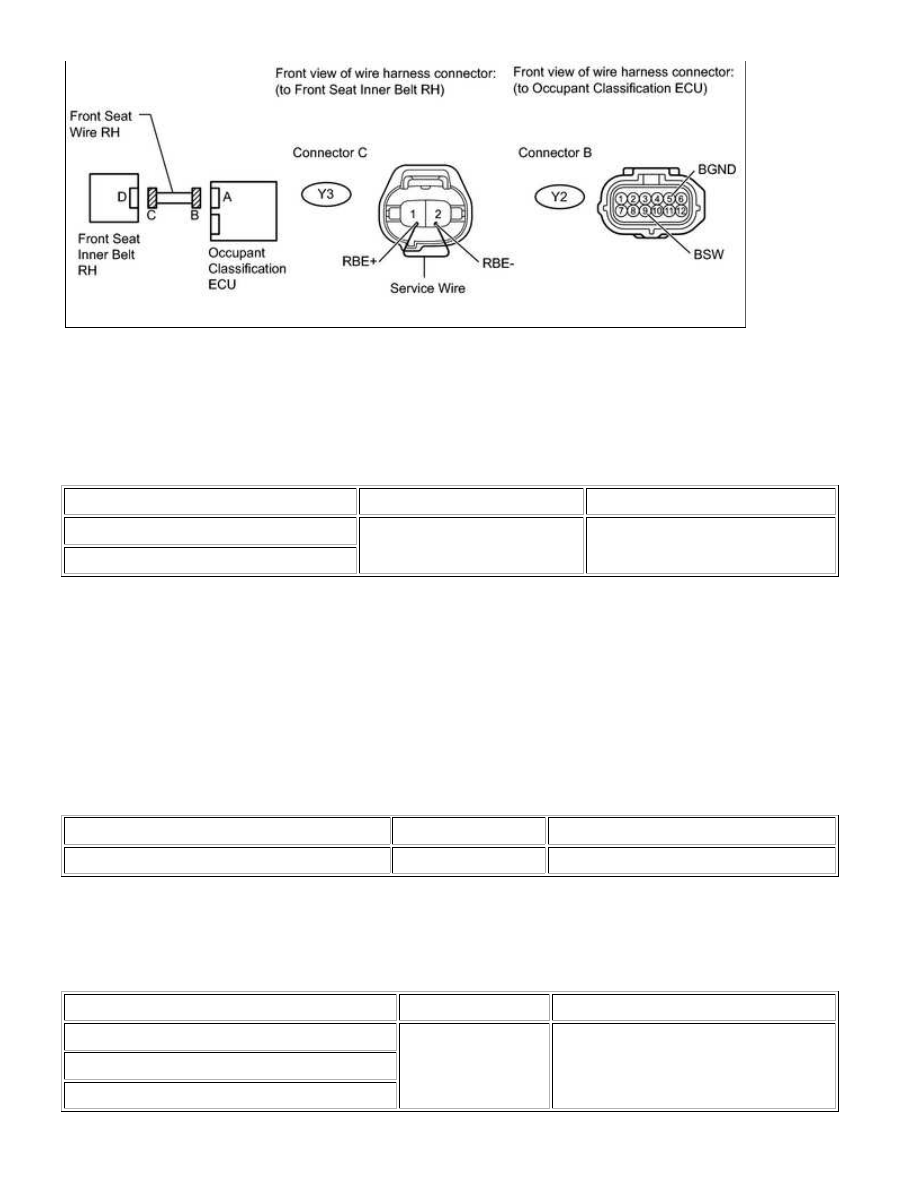

(a) Disconnect the connectors from the occupant classification ECU and the front seat inner belt RH.

(b) Check that the connectors (on the occupant classification ECU side and passenger side buckle

switch side) are not damaged



.

OK:

Connectors are not deformed or damaged.

NG

REPLACE FRONT SEAT WIRE RH

4.

CHECK FRONT SEAT WIRE RH

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

(a) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(b) Turn the ignition switch to ON, and wait for at least 60 seconds.

(c) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

Y2-9 (BSW) - Body ground

Ignition switch ON

Below 1 V

Y2-5 (BGND) - Body ground

(d) Turn the ignition switch off.

(e) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Y2-9 (BSW) - Y2-5 (BGND)

Always

Below 1 Ω

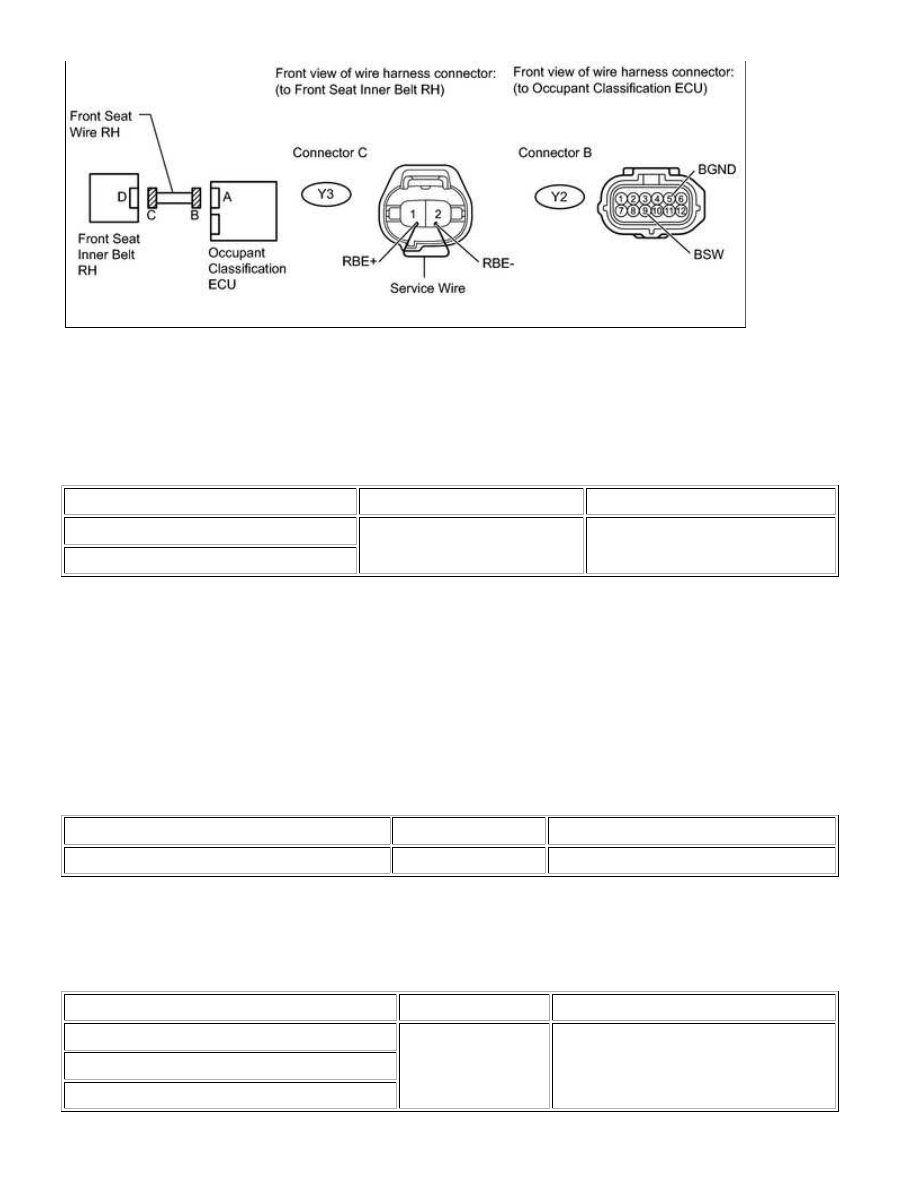

(h) Disconnect the service wire from connector C.

(i) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Y2-9 (BSW) - Body ground

Always

1 MΩ or higher

Y2-5 (BGND) - Body ground

Y2-9 (BSW) - Y2-5 (BGND)

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

OK

NG

REPLACE FRONT SEAT WIRE RH

5.

CHECK FOR DTC

(a) Connect the connectors to the occupant classification ECU and the front seat inner belt RH.

(b) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(c) Turn the ignition switch to ON, and wait for at least 60 seconds.

(d) Clear the DTCs stored in the memory



.

HINT:

First clear DTCs stored in the occupant classification ECU and then in the center airbag sensor.

(e) Turn the ignition switch off.

(f) Turn the ignition switch to ON, and wait for at least 60 seconds.

(g) Check for DTCs



.

OK:

DTC B1771 is not output.

HINT:

Codes other than DTC B1771 may be output at this time, but they are not related to this check.

NG

GO TO STEP 6

OK

USE SIMULATION METHOD TO CHECK

6.

REPLACE FRONT SEAT INNER BELT ASSEMBLY RH

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Replace the front seat inner belt RH



.

HINT:

Perform the inspection using parts from a normal vehicle when possible.

(d) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(e) Turn the ignition switch to ON, and wait for at least 60 seconds.

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...
